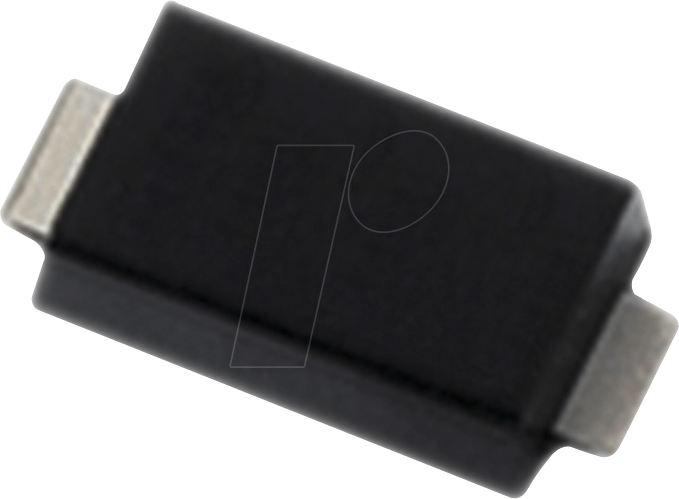

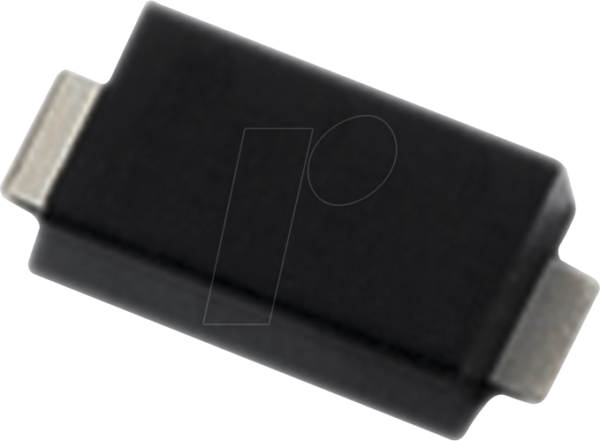

Leistungsstarke Gleichrichtung für anspruchsvolle Anwendungen: RND ES1JF-AT
Für Ingenieure und Elektronik-Enthusiasten, die eine zuverlässige und effiziente Lösung für die Umwandlung von Wechselstrom in Gleichstrom benötigen, bietet die RND ES1JF-AT Gleichrichterdiode von RND eine überlegene Leistung. Diese Diode ist speziell für Anwendungen konzipiert, die eine hohe Spannungsfestigkeit und präzise Schalteigenschaften erfordern, und schützt Ihre empfindliche Elektronik vor Rückströmen und Spannungsspitzen.
Das Herzstück Ihrer Stromversorgungslösung
Die RND ES1JF-AT ist mehr als nur eine einfache Diode; sie ist ein entscheidendes Bauteil für die Stabilität und Langlebigkeit elektronischer Schaltungen. In vielen Stromversorgungsdesigns, von industriellen Steuerungen bis hin zu High-End-Audio-Equipment, ist eine effektive Gleichrichtung unerlässlich. Standard-Gleichrichter können bei höheren Spannungen oder unter thermischer Belastung an ihre Grenzen stoßen. Die ES1JF-AT hingegen zeichnet sich durch ihre herausragende Spannungsfestigkeit von bis zu 600 V aus, was sie zu einer idealen Wahl für anspruchsvolle Netzteilkonstruktionen macht, bei denen Sicherheit und Zuverlässigkeit oberste Priorität haben.
Überlegene Technologie und Konstruktion
Die überlegene Leistung der RND ES1JF-AT Gleichrichterdiode basiert auf fortschrittlichen Halbleitertechnologien und einer sorgfältigen Konstruktion. Sie nutzt eine optimierte PN-Übergangsstruktur, die entwickelt wurde, um niedrige Vorwärtsspannungsabfälle bei gleichzeitig hoher Sperrspannung zu gewährleisten. Dies führt zu einer verbesserten Effizienz und minimierten Verlustleistungen in Ihrer Schaltung, was sich direkt in einer geringeren Wärmeentwicklung und einer längeren Lebensdauer der umliegenden Komponenten niederschlägt. Die Gehäusebauform SMAF (Surface Mount, Axial Leadless) ermöglicht zudem eine einfache und robuste Integration in moderne SMD-Fertigungsprozesse.
Vorteile der RND ES1JF-AT im Überblick
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 600 V ist die Diode bestens geeignet für Anwendungen mit hohen Spannungsniveaus.
- Effiziente Gleichrichtung: Der niedrige Vorwärtsspannungsabfall minimiert Energieverluste und erhöht die Gesamteffizienz des Systems.
- Robuste Bauweise: Das SMAF-Gehäuse bietet eine zuverlässige mechanische und elektrische Verbindung für den Oberflächenmontage-Einsatz.
- Zuverlässiger Betrieb: Entwickelt für konstante Leistung unter verschiedenen Betriebsbedingungen, um die Langlebigkeit Ihrer Elektronik zu gewährleisten.
- Vielseitige Einsatzmöglichkeiten: Ideal für Netzteile, AC/DC-Wandler, Schutzschaltungen und viele andere industrielle und konsumentenspezifische Elektronikapplikationen.
- Optimierte Wärmeableitung: Die Konstruktion unterstützt eine effektive Wärmeableitung, was zu einer erhöhten Betriebssicherheit führt.
Technische Spezifikationen im Detail
Die RND ES1JF-AT ist präzise gefertigt, um den Anforderungen moderner Elektronik zu genügen. Ihre Kennwerte sind auf maximale Leistung und Zuverlässigkeit ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modell | ES1JF-AT |
| Typ | Gleichrichterdiode |
| Maximale Sperrspannung (Vrrm) | 600 V |
| Durchschnittlicher Gleichstrom (Io) | 1 A |
| Spitzenstrom (Ifsm) | 30 A (1/2 Sinuswelle, 10ms) |
| Maximale Durchlassspannung (Vf) | 1.1 V bei 1 A |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Gehäusebauform | SMAF (Surface Mount, Axial Leadless) |
| Montageart | Oberflächenmontage (SMD) |
Einsatzgebiete und Anwendungen
Die RND ES1JF-AT ist eine essenzielle Komponente in einer Vielzahl von elektronischen Systemen. Ihre Robustheit und hohe Spannungsfestigkeit machen sie zur ersten Wahl für:
- Netzteile und Stromversorgungen: Für die Gleichrichtung von AC-Netzspannungen in DC-Ausgänge, ideal für Niederspannungs- und Hochleistungsanwendungen.
- AC/DC-Wandler: Als integraler Bestandteil von Konvertern, die Wechselstrom aus dem Netz in Gleichstrom für Geräte umwandeln.
- Schutzschaltungen: Zum Schutz vor Verpolung und Überspannung in empfindlichen elektronischen Schaltungen.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren, wo Zuverlässigkeit unter rauen Bedingungen gefordert ist.
- Audio- und Videotechnik: In Netzteilen von Verstärkern und Wiedergabegeräten zur Gewährleistung einer sauberen Stromversorgung.
- Kfz-Elektronik: Zur Gleichrichtung und Spannungsregelung in Bordnetzsystemen.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Sicherheit unerlässlich sind.
FAQ – Häufig gestellte Fragen zu RND ES1JF-AT – Gleichrichterdiode, 600 V, SMAF
Was bedeutet die Spannungsfestigkeit von 600 V für meine Anwendung?
Die maximale Sperrspannung von 600 V gibt an, bis zu welcher Spannung die Diode in Sperrrichtung sicher blockieren kann, ohne durchzuschlagen. Dies ist entscheidend für Anwendungen, die an das Stromnetz angeschlossen sind oder in denen höhere Spannungsspitzen auftreten können. Eine höhere Sperrspannung bietet eine größere Sicherheitsreserve und schützt Ihre Schaltung zuverlässiger.
Ist die RND ES1JF-AT für den Einsatz in Hochfrequenzanwendungen geeignet?
Während die RND ES1JF-AT primär für Standard-Gleichrichtungsaufgaben konzipiert ist, bietet sie durch ihre schnelle Schaltzeit und geringe Kapazität eine akzeptable Leistung in vielen DC-basierten oder niederfrequenten AC-Anwendungen. Für extrem hohe Frequenzen über mehrere hundert Kilohertz hinaus sollten spezialisierte Schottky-Dioden in Betracht gezogen werden, die auf noch schnellere Schaltzeiten optimiert sind.
Welche Vorteile bietet das SMAF-Gehäuse gegenüber anderen SMD-Gehäusen?
Das SMAF-Gehäuse (Surface Mount, Axial Leadless) zeichnet sich durch eine sehr kompakte Bauform und die fehlenden äußeren Anschlüsse aus. Dies reduziert die Induktivität und ermöglicht eine sehr dichte Bestückung auf der Platine. Es bietet zudem eine gute thermische Anbindung an die Leiterplatte, was zur Wärmeabfuhr beiträgt.
Wie unterscheidet sich die RND ES1JF-AT von einer Standard-Diode wie der 1N4007?
Der Hauptunterschied liegt in der Spannungsfestigkeit und der Stromtragfähigkeit. Die RND ES1JF-AT bietet mit 600 V eine deutlich höhere Sperrspannung als die typischen 1000 V der 1N4007, aber eine geringere Dauerstrombelastbarkeit von 1 A im Vergleich zu 1 A bei der 1N4007. Die ES1JF-AT ist für anspruchsvollere Anwendungen mit höheren Spannungsreserven konzipiert, während die 1N4007 oft für allgemeine Gleichrichtungsaufgaben mit niedrigeren Spannungen eingesetzt wird. Die ES1JF-AT hat typischerweise auch einen geringeren Vorwärtsspannungsabfall, was zu höherer Effizienz führt.
Welche maximale Umgebungstemperatur kann die Diode tolerieren?
Die RND ES1JF-AT ist für einen Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Dies gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen thermischen Bedingungen.
Wie beeinflusst der Vorwärtsspannungsabfall die Leistung meiner Schaltung?
Der Vorwärtsspannungsabfall (Vf) ist die Spannung, die über der Diode abfällt, wenn Strom in Durchlassrichtung fließt. Ein niedrigerer Vf bedeutet, dass weniger Energie in Wärme umgewandelt wird, was zu einer höheren Effizienz und geringeren Betriebstemperaturen Ihrer Schaltung führt. Die RND ES1JF-AT bietet hier einen optimierten Wert für ihre Klasse.
Ist die RND ES1JF-AT für den Einsatz in gepulsten Stromversorgungen geeignet?
Ja, die Diode ist für den Einsatz in gepulsten Anwendungen konzipiert und verfügt über eine hohe Spitzenstrombelastbarkeit (Ifsm), die für die Bewältigung kurzzeitiger Stromspitzen in gepulsten Schaltungen wichtig ist.
