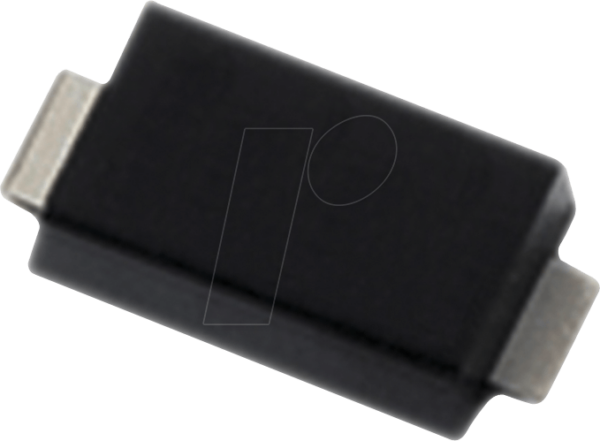

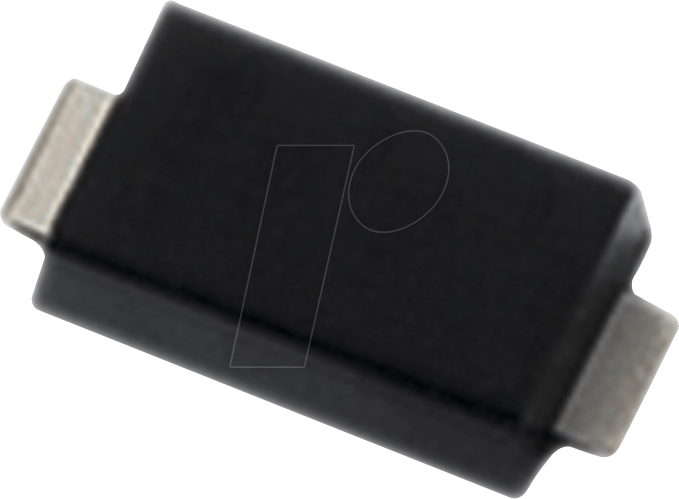

Optimale Gleichrichtung für anspruchsvolle Schaltungen: Die RND ES1BF-AT Diode
Bei der Entwicklung elektronischer Schaltungen steht die zuverlässige Umwandlung von Wechselstrom in Gleichstrom im Fokus. Insbesondere in Anwendungen, wo präzise Spannungsregulation und Schutz vor Überspannungen unerlässlich sind, wie in der Leistungselektronik, Stromversorgungen oder Messtechnik, ist die Wahl der richtigen Gleichrichterdiode entscheidend. Die RND ES1BF-AT – eine Gleichrichterdiode mit einer Sperrspannung von 100 V im kompakten SMAF-Gehäuse – bietet hier eine überlegene Lösung für anspruchsvolle Ingenieure und Hobbyisten, die Wert auf Effizienz, Langlebigkeit und kompakte Bauweise legen.
Die Vorteile der RND ES1BF-AT Gleichrichterdiode
Die RND ES1BF-AT zeichnet sich durch eine Reihe von Merkmalen aus, die sie von konventionellen Gleichrichterlösungen abheben. Ihre herausragende Leistungsfähigkeit und Robustheit machen sie zur idealen Wahl für eine Vielzahl von Anwendungen.
- Hohe Zuverlässigkeit und Stabilität: Entwickelt für konstante Leistung, minimiert diese Diode das Risiko von Ausfällen, selbst unter anspruchsvollen Betriebsbedingungen.
- Effiziente Gleichrichtung: Die Diode ermöglicht eine verlustarme Umwandlung von AC zu DC, was zu einer verbesserten Gesamteffizienz Ihrer Schaltung beiträgt.
- Kompaktes SMAF-Gehäuse: Das schlanke und flache SMAF-Gehäuse (Surface Mount All Flat) ist ideal für Anwendungen mit begrenztem Platzangebot und ermöglicht eine einfache Oberflächenmontage auf Leiterplatten.
- Ausgezeichnete Durchlassstromfähigkeit: Mit ihrer spezifizierten Durchlassstromfähigkeit gewährleistet die RND ES1BF-AT eine problemlose Strombelastung in ihren jeweiligen Einsatzbereichen.
- Robuste Sperrspannung: Die 100 V Sperrspannung bietet einen signifikanten Puffer gegen Spannungsspitzen, was die Lebensdauer angeschlossener Komponenten verlängert und die Systemintegrität schützt.
- Schnelle Schaltzeiten: Für Anwendungen, die schnelle Reaktionszeiten erfordern, bietet die Diode optimierte Schaltcharakteristiken.
Technische Spezifikationen und Materialeigenschaften
Die RND ES1BF-AT ist das Ergebnis sorgfältiger Ingenieurskunst und der Verwendung hochwertiger Materialien, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Die nachfolgende Tabelle gibt einen detaillierten Einblick in die technischen Eigenschaften und die Konstruktion dieses spezialisierten Bauteils.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Gleichrichterdiode |
| Hersteller | RND |
| Modell | ES1BF-AT |
| Maximale Sperrspannung (Vrrm) | 100 V |
| Maximaler Gleichrichtungsstrom (IF(AV)) | 1 A (typischer Wert, abhängig von Kühlung) |
| Spitzenstrom (IFSM) | 30 A (typischer Wert, 1 Periode) |
| Durchlassspannung (VF) | Ca. 0,7 V bei 1 A |
| Gehäusetyp | SMAF (Surface Mount All Flat) |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Anschlussart | Oberflächenmontage (SMD) |
| Material (Halbleiter) | Silizium (Si) – Spezifisch optimiert für schnelle Schaltanwendungen und hohe Zuverlässigkeit. Das Silizium-Wafer-Design ist auf minimale Leckströme und einen geringen Durchlassspannungsabfall optimiert, um die Energieeffizienz zu maximieren. |
| Material (Gehäuse) | Formharz, flammhemmend gemäß UL 94V-0. Das SMAF-Gehäuse ist für seine hervorragende thermische Leitfähigkeit und mechanische Stabilität bekannt, was eine effektive Wärmeableitung und eine sichere Verbindung auf der Leiterplatte gewährleistet. Die flache Bauform minimiert die Induktivität und ermöglicht eine hohe Packungsdichte. |
| Anschlussterminals | Verzinnte Kupferanschlüsse für optimale Lötbarkeit und Korrosionsbeständigkeit. Die Oberflächenbehandlung der Anschlüsse ist darauf ausgelegt, eine starke und zuverlässige Lötverbindung auf unterschiedlichen Leiterplattentypen zu erzielen. |
| Wärmeleitfähigkeit | Hervorragende Wärmeableitung durch das flache SMAF-Gehäuse, was höhere Strombelastungen bei gleichzeitiger Kühlung ermöglicht. Die Konstruktion des Gehäuses ist auf die Minimierung des thermischen Widerstands ausgelegt. |
Anwendungsbereiche der RND ES1BF-AT Gleichrichterdiode
Die Vielseitigkeit und Robustheit der RND ES1BF-AT Gleichrichterdiode eröffnet zahlreiche Einsatzmöglichkeiten in modernen Elektronikanwendungen. Ihre kompakte Bauform und hohe Leistungsfähigkeit machen sie zu einer bevorzugten Wahl für Entwickler, die Effizienz und Zuverlässigkeit in den Vordergrund stellen.
- Stromversorgungen und Netzteile: Ideal für die Gleichrichtung in Schaltnetzteilen, linearen Netzteilen und DC/DC-Wandlern, wo eine effiziente Energieumwandlung gefordert ist. Sie schützt empfindliche nachgeschaltete Komponenten vor den Schwankungen des Wechselstroms.
- Leistungselektronik: Einsatz in Umrichtern, Wechselrichtern und anderen Leistungselektronikmodulen, die eine präzise Steuerung und Gleichrichtung von Strömen erfordern. Die hohe Sperrspannung ist hierbei ein entscheidender Vorteil.
- Automobil-Elektronik: Aufgrund ihrer Robustheit und des breiten Betriebstemperaturbereichs eignet sich die Diode hervorragend für Anwendungen im Kfz-Bereich, wie z.B. in Bordnetzsystemen oder Steuergeräten, wo Zuverlässigkeit unter variierenden Bedingungen unerlässlich ist.
- Industrielle Steuerungen: In SPS (Speicherprogrammierbare Steuerungen) und anderen industriellen Automatisierungssystemen sorgt die ES1BF-AT für eine stabile Stromversorgung von Sensoren, Aktoren und Steuereinheiten.
- Mess- und Prüftechnik: Als wichtiger Bestandteil von Messgeräten und Prüfschaltungen gewährleistet die Diode eine saubere Signalaufbereitung und schützt empfindliche Messschaltungen vor potenziellen Schäden durch Spannungsspitzen.
- Schutzschaltungen: Die Diode kann als Verpolungsschutz oder als Teil von Überspannungsschutzschaltungen eingesetzt werden, um empfindliche Bauteile vor schädlichen Strom- und Spannungsimpulsen zu bewahren.
Häufig gestellte Fragen (FAQ) zu RND ES1BF-AT – Gleichrichterdiode, 100 V, SMAF
Was bedeutet die Kennzeichnung ES1BF-AT?
Die Kennzeichnung ES1BF-AT spezifiziert den Typ der Gleichrichterdiode. „ES“ deutet oft auf eine schnelle oder ultra-schnelle Diode hin, „1“ steht typischerweise für einen maximalen Gleichrichtungsstrom von 1 Ampere, „B“ kann sich auf eine bestimmte Kennlinie oder einen Parameter beziehen, „F“ steht für das flache SMAF-Gehäuse und „AT“ für das spezifische Modell oder die Variante des Herstellers RND.
Welche maximale Temperatur kann die RND ES1BF-AT Diode aushalten?
Die RND ES1BF-AT ist für einen Betriebstemperaturbereich von -55 °C bis +150 °C ausgelegt. Dieser weite Bereich gewährleistet eine zuverlässige Funktion auch unter extremen Umgebungsbedingungen, was sie für anspruchsvolle industrielle und automobiltechnische Anwendungen prädestiniert.
Ist die RND ES1BF-AT für Gleichstrom (DC) oder Wechselstrom (AC) geeignet?
Die RND ES1BF-AT ist eine Gleichrichterdiode und primär dafür konzipiert, Wechselstrom (AC) in Gleichstrom (DC) umzuwandeln. Sie lässt den Stromfluss in eine Richtung zu und sperrt ihn in die entgegengesetzte Richtung.
Wie wird die RND ES1BF-AT auf einer Leiterplatte montiert?
Die RND ES1BF-AT ist eine Oberflächenmontagekomponente (SMD) und wird mittels Lötverfahren auf der Oberfläche einer Leiterplatte montiert. Das flache SMAF-Gehäuse ist speziell für automatisierte Bestückungsprozesse optimiert.
Warum ist das SMAF-Gehäuse von Vorteil?
Das SMAF-Gehäuse (Surface Mount All Flat) ist ein Vorteil, da es eine sehr geringe Bauhöhe aufweist und somit eine hohe Packungsdichte auf Leiterplatten ermöglicht. Zudem bietet es eine gute Wärmeableitung und minimiert parasitäre Induktivitäten, was für Hochfrequenzanwendungen und zur Verbesserung der thermischen Performance wichtig ist.
Welche Arten von Schaltungen profitieren besonders von dieser Diode?
Schaltungen, die von der hohen Sperrspannung von 100 V und der Effizienz dieser Diode profitieren, sind unter anderem Schaltnetzteile, DC/DC-Wandler, Schutzschaltungen gegen Überspannung und Verpolung sowie Leistungselektronik in industriellen und automobilen Anwendungen.
Kann die RND ES1BF-AT als schnelles Schaltelement verwendet werden?
Ja, Dioden, die mit „ES“ gekennzeichnet sind, deuten oft auf eine schnelle oder ultra-schnelle Schaltcharakteristik hin. Dies bedeutet, dass die Diode sehr schnell zwischen dem leitenden und dem sperrenden Zustand wechseln kann, was sie für Hochfrequenzanwendungen und Schaltnetzteile geeignet macht, bei denen schnelle Schaltzeiten entscheidend für die Effizienz sind.
