Maximale Effizienz und Zuverlässigkeit in Ihrer Elektronikschaltung: Die RND ES1AF-AT Gleichrichterdiode
Die RND ES1AF-AT Gleichrichterdiode ist die ideale Lösung für Ingenieure, Hobbyisten und Hersteller, die eine präzise und zuverlässige Gleichrichtung von Wechselstrom in Gleichstrom für anspruchsvolle Anwendungen benötigen. Sie schließt die Lücke zwischen AC- und DC-Systemen und sorgt für eine saubere und stabile Stromversorgung, die für die optimale Funktion empfindlicher elektronischer Komponenten unerlässlich ist. Wenn Sie eine robuste und leistungsstarke Diode mit geringem Durchlasswiderstand und hoher Spitzensperrspannung suchen, ist die RND ES1AF-AT die überlegene Wahl.
Die überlegene Wahl für Ihre Gleichrichteranforderungen
Im Vergleich zu Standardgleichrichterlösungen bietet die RND ES1AF-AT Gleichrichterdiode eine herausragende Kombination aus Leistung, Zuverlässigkeit und kompakter Bauform. Ihre spezifische Konstruktion und die optimierten Materialeigenschaften gewährleisten eine effizientere Energieumwandlung und reduzieren somit Verluste und Wärmeentwicklung. Die hohe Spitzensperrspannung von 50 V ermöglicht den Einsatz in einer Vielzahl von Stromversorgungsanwendungen, wo eine sichere Trennung auch unter Last gewährleistet sein muss. Die SMAF-Bauform (Small Outline Flat Array) ermöglicht eine platzsparende Integration in modernen, dicht gepackten Schaltungen.
Technologische Vorteile der RND ES1AF-AT Gleichrichterdiode
Die Kernkompetenz der RND ES1AF-AT liegt in ihrer fortschrittlichen Halbleitertechnologie, die eine optimierte PN-Übergangscharakteristik aufweist. Dies resultiert in:
- Schneller Schaltleistung: Die Diode ermöglicht ein schnelles Umschalten zwischen leitendem und sperrendem Zustand, was für Hochfrequenzanwendungen und Schaltnetzteile von entscheidender Bedeutung ist. Dies minimiert die Schaltverluste und erhöht die Effizienz des Gesamtsystems.
- Geringer Leckstrom im Sperrzustand: Ein niedriger Leckstrom im Sperrzustand minimiert ungewollte Stromflüsse, die zu Fehlfunktionen oder unerwünschter Erwärmung führen könnten. Dies ist besonders wichtig in präzisionsgesteuerten Schaltungen.
- Hohe Surge-Stromfestigkeit: Die Diode ist für kurzzeitige Überlastströme ausgelegt, was ihre Robustheit und Langlebigkeit auch unter anspruchsvollen Betriebsbedingungen sicherstellt. Dies schützt die Schaltung vor potenziellen Schäden durch Spitzenlasten.
- Optimierte Durchlassspannung: Die Durchlassspannung ist auf ein Minimum reduziert, was zu geringeren Leistungsverlusten führt und die Gesamteffizienz der Schaltung steigert. Dies ist gerade in energiesparenden Designs ein kritischer Faktor.
- Kompakte SMAF-Bauform: Die flache und kleine Bauform ermöglicht eine einfache Bestückung auf Leiterplatten und ist ideal für Anwendungen mit begrenztem Platzangebot, wie z.B. in mobilen Geräten, Wearables oder kompakten Netzteilen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der RND ES1AF-AT Gleichrichterdiode macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Systemen. Ihre Zuverlässigkeit und Leistungsfähigkeit prädestinieren sie für:
- Schaltnetzteile (SMPS): Als integraler Bestandteil von Gleichrichterschaltungen in Schaltnetzteilen sorgt sie für eine effiziente Umwandlung von AC in DC, unerlässlich für die Stromversorgung von Computern, Servern und Unterhaltungselektronik.
- DC-DC-Wandler: In DC-DC-Wandlern wird die RND ES1AF-AT zur Gleichrichtung und Spannungsstabilisierung eingesetzt, um die gewünschten Ausgangsspannungen präzise zu erzeugen.
- Motorsteuerungen: Sie dient zur Gleichrichtung in Stromversorgungszweigen von Motorsteuerungen, um die präzise Ansteuerung von Elektromotoren zu ermöglichen.
- Schutzschaltungen: In Überlastungs- und Verpolungsschutzschaltungen fungiert die Diode als Schutzmechanismus, der die empfindliche Elektronik vor schädlichen Stromspitzen oder falschen Anschlüssen bewahrt.
- Signalaufbereitung: In Kommunikationsgeräten und Messtechnik zur Gleichrichtung von HF-Signalen zur weiteren Verarbeitung.
- Generelle Stromversorgung: Als universelle Gleichrichterdiode in nahezu jeder Anwendung, die eine Umwandlung von Wechsel- in Gleichspannung erfordert.
Technische Spezifikationen im Detail
Um die Leistungsfähigkeit der RND ES1AF-AT Gleichrichterdiode vollständig zu erfassen, sind die detaillierten technischen Spezifikationen entscheidend:
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Hersteller | RND | Garantie für bewährte Qualität und Zuverlässigkeit im Bereich Elektronikkomponenten. |
| Modell | ES1AF-AT | Spezifische Baureihe, optimiert für Leistung und Effizienz. |
| Typ | Gleichrichterdiode | Konvertiert Wechselstrom (AC) in Gleichstrom (DC). |
| Maximale Spitzensperrspannung (VRRM) | 50 V | Sicherer Betrieb auch bei höheren Spannungsspitzen in der Netzversorgung. |
| Maximaler Durchlassstrom (IFAV) | 1 A | Geeignet für Anwendungen mit moderatem Strombedarf. |
| Spitzen-Stoßstrom (IFSM) | 30 A (1/2 Sinuswelle, 50 Hz) | Hohe Resistenz gegen kurzzeitige Stromspitzen, schützt die Schaltung. |
| Durchlassspannung (VF) bei 1 A | Max. 0.8 V | Sehr geringe Spannungsverluste im leitenden Zustand, was die Effizienz erhöht. |
| Leckstrom (IR) bei 50 V | Max. 1 µA | Minimaler Stromfluss im Sperrzustand, minimiert Energieverluste und Interferenzen. |

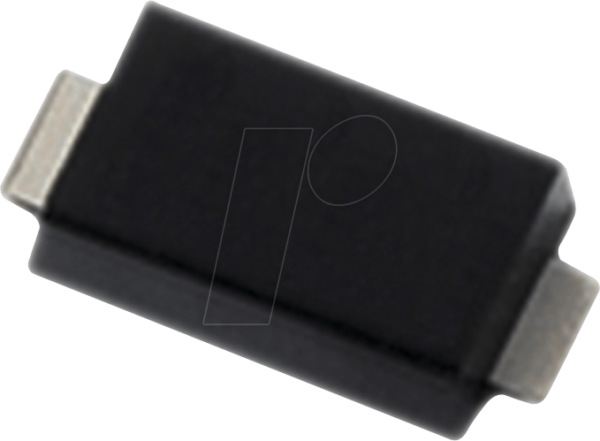

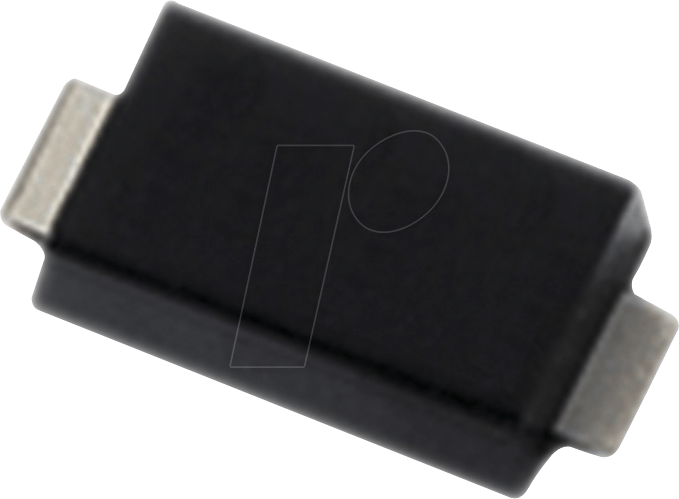

| Bauform | SMAF (Small Outline Flat Array) | Platzsparende Bauform für moderne Oberflächenmontage (SMD), ideal für kompakte Designs. |
| Betriebstemperaturbereich | -55 °C bis +150 °C | Zuverlässiger Betrieb über einen breiten Temperaturbereich, gewährleistet Stabilität in verschiedenen Umgebungen. |
| Material der Gehäuseoberfläche | Epoxidharz, schwer entflammbar gemäß UL-Norm 94V-0 | Sicherheitsstandard, der die Entflammbarkeit des Gehäusematerials minimiert und Brandrisiken reduziert. |
FAQ – Häufig gestellte Fragen zu RND ES1AF-AT – Gleichrichterdiode, 50 V, SMAF
Welche maximale Strombelastung kann die RND ES1AF-AT Gleichrichterdiode aushalten?
Die RND ES1AF-AT Gleichrichterdiode ist für einen maximalen durchschnittlichen Durchlassstrom von 1 Ampere (1 A) ausgelegt. Für kurzzeitige Spitzen, wie sie z.B. beim Einschalten auftreten können, beträgt die Spitzen-Stoßstromfestigkeit 30 Ampere bei einer halben Sinuswelle und 50 Hz.
Ist die RND ES1AF-AT für Hochfrequenzanwendungen geeignet?
Ja, die RND ES1AF-AT Gleichrichterdiode zeichnet sich durch eine schnelle Schaltleistung aus. Dies macht sie besonders geeignet für Anwendungen im Bereich von Schaltnetzteilen und anderen Hochfrequenzschaltungen, wo schnelle Schaltzeiten kritisch sind.
Was bedeutet die SMAF-Bauform?
SMAF steht für Small Outline Flat Array. Dies ist eine kompakte Bauform für die Oberflächenmontage (SMD – Surface Mount Device). Sie ist flach und klein, was sie ideal für Anwendungen mit begrenztem Platzangebot auf der Leiterplatte macht und eine einfache Automatisierung der Bestückung ermöglicht.
Wie verhält sich die Diode bei hohen Temperaturen?
Die RND ES1AF-AT Gleichrichterdiode ist für einen breiten Betriebstemperaturbereich von -55 °C bis +150 °C spezifiziert. Dies gewährleistet einen stabilen und zuverlässigen Betrieb auch unter anspruchsvollen thermischen Bedingungen.
Welche Art von Schutz bietet die Spitzensperrspannung von 50 V?
Die maximale Spitzensperrspannung von 50 Volt gibt an, bis zu welcher negativen Spannung die Diode im Sperrzustand sicher arbeitet, ohne durchzuschlagen. Dies schützt Ihre Schaltung vor Überspannungen in der Versorgung, die die Funktionsweise oder Lebensdauer der angeschlossenen Komponenten beeinträchtigen könnten.
Wie unterscheidet sich die RND ES1AF-AT von einer Standard 1N400x Serie Diode?
Die RND ES1AF-AT bietet in der Regel eine verbesserte Schaltgeschwindigkeit und geringere Verluste im Vergleich zu älteren oder einfacheren Diodenserien wie der 1N400x. Die SMAF-Bauform ist zudem moderner und platzsparender als die traditionelle TO-220 oder TO-92 Gehäuseformen, die bei vielen älteren Dioden zu finden sind.
Ist die Diode für den Einsatz in Netzteilen für medizinische Geräte geeignet?
Für den Einsatz in medizinischen Geräten sind oft spezielle Zulassungen und Normen erforderlich. Während die RND ES1AF-AT eine hohe Qualität und Zuverlässigkeit bietet, sollten Sie immer die spezifischen regulatorischen Anforderungen und Normen für Ihre Anwendung überprüfen und sicherstellen, dass die Komponente diese erfüllt.
