Optimale Spannungsstabilisierung mit der RND BZX84C7V5 Zenerdiode
Für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die präzise und zuverlässige Spannungsreferenzen oder Schutzschaltungen in ihren elektronischen Designs benötigen, bietet die RND BZX84C7V5 Zenerdiode eine überlegene Lösung. Diese Diode adressiert das kritische Bedürfnis nach einer stabilen und exakten Referenzspannung in anspruchsvollen Anwendungen, wo Schwankungen die Leistung und Langlebigkeit empfindlicher Komponenten beeinträchtigen können.
Präzision und Zuverlässigkeit im Kern Ihrer Schaltung
Die RND BZX84C7V5 Zenerdiode zeichnet sich durch ihre herausragende Fähigkeit zur präzisen Spannungsbegrenzung aus. Mit einer Nennspannung von 7,5 Volt und einer Belastbarkeit von 0,35 Watt ist sie ideal für eine Vielzahl von Anwendungen, die eine genaue Referenz oder einen Schutz vor Überspannungen erfordern. Im Vergleich zu weniger spezialisierten Dioden oder anderen Spannungsregulierungsverfahren bietet die BZX84C7V5 eine konsistente Performance über einen breiten Temperaturbereich und reduziert das Risiko von Bauteilversagen durch unkontrollierte Spannungsspitzen.
Anwendungsgebiete und Vorteile der RND BZX84C7V5
Diese Zenerdiode ist ein unverzichtbares Bauteil in Bereichen wie:
- Spannungsreferenzen: Erzeugung einer stabilen Referenzspannung für analoge Schaltungen, AD/DA-Wandler und Präzisionsmessgeräte.
- Überspannungsschutz: Absicherung empfindlicher elektronischer Komponenten vor schädlichen Spannungsspitzen in Stromversorgungen oder Signalwegen.
- Netzteildesign: Stabilisierung der Ausgangsspannung von Netzteilen für eine konstante Stromversorgung von nachgeschalteten Schaltungen.
- Logikpegelanpassung: Begrenzung von Spannungspegeln zur sicheren Kommunikation zwischen Schaltungen mit unterschiedlichen Betriebsspannungen.
- Labor und Prototyping: Ein verlässliches Werkzeug für Entwickler und Bastler zur Erprobung und Validierung von Schaltungsdesigns.
Technische Überlegenheit und Materialqualität

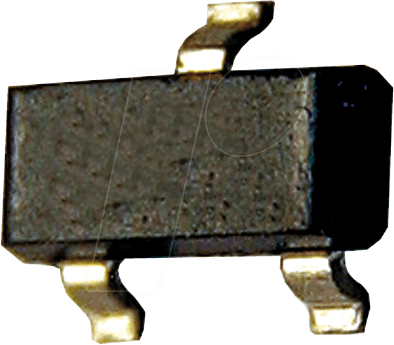

Die Konstruktion der RND BZX84C7V5 basiert auf einer Silizium-P-N-Übergangsstruktur, die für ihre robusten und stabilen Eigenschaften bekannt ist. Die Dotierung und die Verarbeitung sind präzise kontrolliert, um die spezifizierte Zener-Durchbruchspannung von exakt 7,5 V mit minimalen Toleranzen zu gewährleisten. Die Verkapselung im TO-236 Gehäuse (auch bekannt als SOT-23) schützt das empfindliche Halbleitermaterial vor mechanischer Beschädigung und Umwelteinflüssen, während sie gleichzeitig eine effiziente Wärmeableitung ermöglicht, was für die Einhaltung der maximalen Verlustleistung von 0,35 W entscheidend ist. Diese Gehäuseform erlaubt zudem eine einfache Bestückung auf Leiterplatten, sowohl im automatisierten als auch im manuellen Prozess.
Warum die RND BZX84C7V5 die bessere Wahl ist
Im Gegensatz zu einfachen Spannungsregler-ICs, die oft komplexer sind und einen größeren Platzbedarf haben, bietet die Zenerdiode eine kostengünstige und minimalistische Lösung für die Spannungsstabilisierung. Ihre lange Lebensdauer und die hohe Zuverlässigkeit in kritischen Umgebungen machen sie zur bevorzugten Komponente in industriellen Anwendungen, wo Ausfallzeiten teuer sind. Die RND BZX84C7V5 repräsentiert eine bewährte Technologie, die durch sorgfältige Fertigung und Qualitätskontrolle optimiert wurde, um den höchsten Standards gerecht zu werden.
Leistungsmerkmale und Spezifikationen
Die detaillierten technischen Eigenschaften der RND BZX84C7V5 Zenerdiode sind entscheidend für ihre effektive Integration in Schaltungen:
| Merkmal | Spezifikation |
|---|---|
| Produktart | Zenerdiode |
| Hersteller | RND |
| Modellnummer | BZX84C7V5 |
| Nennspannung (Zener) | 7,5 V |
| Maximale Verlustleistung (Pd) | 0,35 W |
| Gehäuse-Typ | TO-236 (SOT-23) |
| Durchbruchsstrom (Iz) | Typischerweise 1 mA bis 20 mA, abhängig von der Anwendung und Schaltungsauslegung. Ein höherer Strom ermöglicht eine stabilere Spannung, erfordert aber auch eine größere Kühlung. |
| Zener-Impedanz (Zz) | Die Zener-Impedanz gibt an, wie gut die Diode auf Stromänderungen reagiert. Für die BZX84C7V5 liegt diese typischerweise im Bereich von wenigen zehn Ohm, was eine gute Regelgüte gewährleistet. |
| Betriebstemperaturbereich | Standardmäßig -55 °C bis +150 °C, was den Einsatz in einer Vielzahl von Umgebungsbedingungen ermöglicht. |
| Spannungstoleranz | Die 7V5 kennzeichnet die Nennspannung; die tatsächliche Zener-Spannung liegt oft innerhalb einer engen Toleranz von ±5% oder besser, was für Präzisionsanwendungen unerlässlich ist. |
FAQ – Häufig gestellte Fragen zu RND BZX84C7V5 – Zenerdiode, 7,5 V, 0,35 W, TO-236
Was ist die primäre Funktion einer Zenerdiode wie der RND BZX84C7V5?
Die primäre Funktion einer Zenerdiode ist die Stabilisierung oder Begrenzung einer elektrischen Spannung auf einen vordefinierten Wert. Sie wird in Sperrrichtung betrieben und bricht bei Erreichen einer bestimmten Spannung, der sogenannten Zener-Spannung (hier 7,5 V), durch und hält diese Spannung weitgehend konstant, selbst wenn sich der Strom durch die Diode ändert.
In welchen Arten von Schaltungen wird die RND BZX84C7V5 typischerweise eingesetzt?
Die RND BZX84C7V5 findet breite Anwendung in Spannungsreferenzen, als Überspannungsschutz, zur Stabilisierung von Netzteil-Ausgangsspannungen, zur Pegelanpassung in digitalen Schaltungen und überall dort, wo eine präzise und zuverlässige Spannungsbegrenzung erforderlich ist.
Was bedeutet die Angabe „0,35 W“ bei der Verlustleistung?
Die Angabe von 0,35 Watt (W) bezieht sich auf die maximale Leistung, die die Zenerdiode im Dauerbetrieb ohne Beschädigung umsetzen kann. Das Überschreiten dieser Leistung führt zu Überhitzung und kann das Bauteil zerstören. Die Dimensionierung der Schaltung muss sicherstellen, dass dieser Wert nicht überschritten wird.
Ist das TO-236 Gehäuse für alle Anwendungen geeignet?
Das TO-236 Gehäuse (auch als SOT-23 bekannt) ist ein sehr gängiges SMD-Gehäuse (Surface Mount Device). Es ist ideal für Anwendungen, die eine kompakte Bauform und gute thermische Eigenschaften erfordern. Es eignet sich hervorragend für die automatisierte Bestückung auf Leiterplatten.
Wie wähle ich den richtigen Vorwiderstand für die RND BZX84C7V5?
Der Vorwiderstand (Rs) muss so dimensioniert werden, dass er die Differenz zwischen der Eingangsspannung und der Zener-Spannung bei dem gewünschten Betriebsstrom abfängt und gleichzeitig die maximale Verlustleistung der Zenerdiode (0,35 W) nicht überschreitet. Die genaue Berechnung hängt von der Eingangsspannung und dem benötigten Arbeitsstrom ab, wobei sichergestellt werden muss, dass der Betriebsstrom innerhalb des sicheren Bereichs der Diode liegt.
Kann die RND BZX84C7V5 auch als Überspannungsschutz für empfindliche ICs verwendet werden?
Ja, absolut. Durch die Parallelschaltung der Zenerdiode zu einem empfindlichen Bauteil kann sie als effektiver Überspannungsschutz dienen. Bei Erreichen der Zener-Spannung leitet die Diode überschüssigen Strom ab und schützt so das nachgeschaltete IC vor schädlichen Spannungsspitzen.
Welche Toleranz hat die Zener-Spannung von 7,5 V?
Die genaue Spannungs-Toleranz hängt vom spezifischen Produktdatenblatt des Herstellers ab. Typischerweise liegen Zenerdioden dieser Art bei einer Toleranz von ±5% oder sogar enger, was für viele präzisionsabhängige Anwendungen ausreichend ist. Für extrem kritische Anwendungen werden oft selektierte Dioden oder zusätzliche Stabilisierungsschaltungen verwendet.
