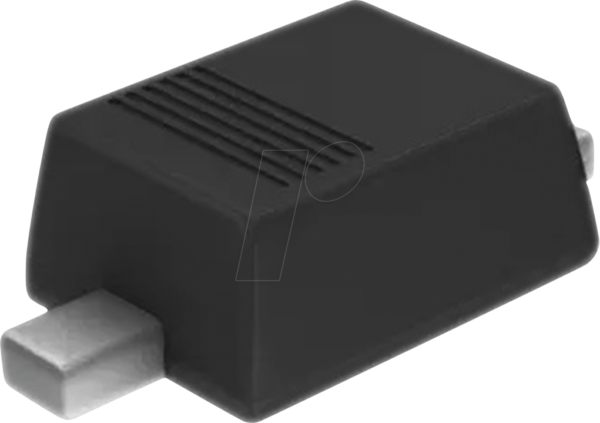

Präzise Spannungsstabilisierung für anspruchsvolle Schaltungen: RND BZT52C22W – Zenerdiode, 22 V, 0,5 W, SOD-123
Die RND BZT52C22W Zenerdiode ist die ideale Lösung für Ingenieure, Hobbyisten und Entwickler, die eine äußerst zuverlässige und präzise Spannungsstabilisierung in ihren elektronischen Schaltungen benötigen. Wenn Ihre Anwendung eine exakte Referenzspannung von 22 Volt erfordert und dabei auf kompakte Bauformen sowie geringe Leistungsaufnahme angewiesen ist, bietet diese Diode eine überlegene Performance gegenüber Standardlösungen.
Warum die RND BZT52C22W Zenerdiode Ihre erste Wahl ist
Im Gegensatz zu herkömmlichen Dioden, die primär für Gleichrichtung oder Signalverarbeitung konzipiert sind, ist die RND BZT52C22W speziell für den Einsatz als Spannungsregler oder Referenz entwickelt worden. Ihre Fähigkeit, bei Erreichen einer bestimmten Durchbruchspannung einen konstanten Stromfluss aufrechtzuerhalten, macht sie unverzichtbar für präzise Netzteilkonstruktionen, Messgeräte und als Schutzkomponente gegen Überspannungen. Die kompakte SOD-123-Bauform ermöglicht zudem eine hohe Integrationsdichte auf Ihrer Leiterplatte, was sie zur perfekten Wahl für platzkritische Designs macht. Die Nennleistung von 0,5 Watt stellt sicher, dass sie auch in Anwendungen mit moderater Verlustleistung effizient arbeitet.
Optimale Leistung und Zuverlässigkeit durch hochwertige Konstruktion
Die RND BZT52C22W zeichnet sich durch ihre herausragende Leistungsparameter aus, die sie zu einer überlegenen Wahl für anspruchsvolle Anwendungen machen:
- Präzise Zener-Spannung: Mit einer garantierten Nennspannung von exakt 22 V ± Toleranz (typisch ± 5%) liefert sie eine stabile Referenz, die für die Funktion vieler empfindlicher elektronischer Komponenten unerlässlich ist.
- Hohe Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards, gewährleistet diese Zenerdiode eine lange Lebensdauer und konsistente Leistung, selbst unter anspruchsvollen Betriebsbedingungen.
- Geringer Leckstrom: Ein niedriger Leckstrom im Sperrbetrieb minimiert unerwünschte Stromflüsse und trägt zur Effizienz der gesamten Schaltung bei.
- Schnelle Reaktionszeit: Die Diode reagiert umgehend auf Spannungsänderungen, was für dynamische Schaltungsanforderungen von großer Bedeutung ist.
- Breiter Betriebstemperaturbereich: Sie ist für den Einsatz in einem weiten Temperaturspektrum ausgelegt, was ihre Flexibilität für diverse Umgebungen erhöht.
- Kompakte Bauform: Die SOD-123-Oberflächenmontagebauform spart wertvollen Platz auf der Leiterplatte und ermöglicht schlankere Gerätedesigns.
- Effiziente Leistungsaufnahme: Mit einer maximalen Verlustleistung von 0,5 W ist sie für eine Vielzahl von Anwendungen mit moderatem Energiebedarf geeignet, ohne unnötige Wärme zu erzeugen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Typ | Zenerdiode |
| Modellbezeichnung | BZT52C22W |
| Nenn-Zener-Spannung (Vz) | 22 V |
| Maximale Verlustleistung (Ptot) | 0,5 W |
| Gehäusebauform | SOD-123 (Surface Mount Device) |
| Betriebstemperaturbereich | -55°C bis +150°C (typischer Wert, abhängig von Kühlung und Anwendung) |
| Toleranz der Zener-Spannung | Standard (oftmals ± 5%, genaue Toleranz im Datenblatt prüfen) |
| Leckstrom (Iz=0) | Extrem gering im Sperrbetrieb (typisch im nA-Bereich, präzise Werte im Datenblatt) |
| Durchlassspannung (VF) | Typischerweise 0,9 V bis 1,1 V bei 10 mA |
| Montageart | SMD (Surface Mount Device) für automatisierte Bestückung |
| Material der Diode | Halbleitermaterial (typischerweise Silizium) mit Dotierung für Zener-Effekt |
Anwendungsbereiche der RND BZT52C22W Zenerdiode
Die Vielseitigkeit und Präzision der RND BZT52C22W Zenerdiode eröffnet eine breite Palette von Einsatzmöglichkeiten in der modernen Elektronikentwicklung:
- Spannungsregelung in Netzteilen: Dient als präziser Referenzpunkt zur Stabilisierung der Ausgangsspannung von Schaltnetzteilen und linearen Reglern, insbesondere in kompakten Geräten.
- Überspannungsschutz: Schützt empfindliche Bauteile und integrierte Schaltungen vor schädlichen Spannungsspitzen, indem sie bei Erreichen einer definierten Schwelle die überschüssige Energie ableitet.
- Referenzspannungsgenerierung: Bietet eine stabile und genaue Spannungsreferenz für Analog-Digital-Wandler (ADCs), Digital-Analog-Wandler (DACs) und Präzisionsmessschaltungen.
- Begrenzung von Signalpegeln: Wird eingesetzt, um die Amplitude von Signalen auf ein sicheres Niveau zu beschränken und Übersteuerung zu verhindern.
- Bypass-Schaltungen: Kann zur Entkopplung von Spannungsversorgungen verwendet werden, um Rauschen zu reduzieren.
- Schaltungen für Batteriemanagementsysteme: Sorgt für stabile Spannungen in komplexen Batteriesystemen, wo Präzision für die Lade- und Entladesteuerung entscheidend ist.
- Entwicklung und Prototyping: Ein unverzichtbares Bauteil für Elektronikentwickler und Hobbyisten, die zuverlässige und wiederholbare Ergebnisse in ihren Schaltungstests erzielen möchten.
Häufig gestellte Fragen (FAQ) zu RND BZT52C22W – Zenerdiode, 22 V, 0,5 W, SOD-123
Was ist die Hauptfunktion einer Zenerdiode wie der RND BZT52C22W?
Die Hauptfunktion einer Zenerdiode wie der RND BZT52C22W ist die Spannungsstabilisierung. Sie ist so konzipiert, dass sie bei Erreichen einer bestimmten Rückwärtsspannung, der sogenannten Zener-Spannung, in den Durchbruchbereich eintritt und dort einen konstanten Stromfluss aufrechterhält. Dadurch wirkt sie als eine Art präziser Spannungsbegrenzer oder Referenzquelle.
Für welche Art von Schaltungen ist die RND BZT52C22W besonders geeignet?
Die RND BZT52C22W ist besonders geeignet für Schaltungen, die eine stabile und präzise Referenzspannung von 22 Volt benötigen. Dazu gehören beispielsweise Spannungsreglerstufen in Netzteilen, Überspannungsschutzschaltungen, Präzisionsmesssysteme, Signalbegrenzer und Anwendungen im Bereich des Batteriemanagements, wo eine exakte Spannungskontrolle entscheidend ist.
Was bedeutet die Angabe „0,5 W“ bei der Leistungsangabe der Zenerdiode?
Die Angabe „0,5 W“ (Watt) bezieht sich auf die maximale Verlustleistung, die die Zenerdiode unter normalen Betriebsbedingungen dauerhaft abführen kann, ohne beschädigt zu werden. Dies ist ein wichtiger Parameter für die Auslegung der umgebenden Schaltung, da er bestimmt, wie viel Energie die Diode in Wärme umwandeln darf.
Welche Vorteile bietet die SOD-123-Bauform?
Die SOD-123-Bauform ist eine gängige Gehäusebauform für Oberflächenmontagebauteile (SMD). Sie ist sehr kompakt, was eine hohe Bauteildichte auf der Leiterplatte ermöglicht und somit ideal für platzkritische Designs ist. Zudem ist sie für die automatisierte Bestückung mittels Pick-and-Place-Maschinen optimiert, was die Fertigungseffizienz erhöht.
Wie beeinflusst die Zener-Spannung von 22 V die Anwendung?
Eine Zener-Spannung von 22 Volt bedeutet, dass diese Diode beginnt, Strom zu leiten und eine Spannung von etwa 22 Volt zu halten, sobald die angelegte Rückwärtsspannung diesen Wert überschreitet. Dies macht sie zu einer idealen Komponente für Anwendungen, bei denen eine exakte Spannungsreferenz oder eine Begrenzung auf dieses Niveau benötigt wird, beispielsweise zur Speisung von nachgeschalteten Schaltungsteilen, die genau 22 Volt benötigen, oder zum Schutz vor Spannungen oberhalb von 22 Volt.
Ist die RND BZT52C22W für den Einsatz in Hochfrequenzschaltungen geeignet?
Zenerdioden können grundsätzlich in Hochfrequenzschaltungen eingesetzt werden, jedoch hängt die Eignung stark von den spezifischen Anforderungen ab. Die RND BZT52C22W hat, wie die meisten Zenerdioden, eine bestimmte parasitäre Kapazität und Induktivität, die in sehr hohen Frequenzbereichen die Schaltungsfunktion beeinflussen können. Für optimale Ergebnisse in HF-Anwendungen sollten immer die Datenblätter und eventuelle spezielle HF-optimierte Zenerdioden berücksichtigt werden.
Worauf sollte man beim Einbau der Zenerdiode in eine Schaltung achten?
Beim Einbau der RND BZT52C22W Zenerdiode ist es entscheidend, die Polarität korrekt zu beachten (Kathode ist meist mit einem Band markiert). Weiterhin muss sichergestellt werden, dass die maximale Verlustleistung von 0,5 Watt nicht überschritten wird, indem die vorgeschaltete Stromstärke entsprechend dimensioniert wird. Die Diode sollte auch entsprechend ihrer thermischen Eigenschaften montiert werden, um eine ausreichende Kühlung zu gewährleisten und Überhitzung zu vermeiden. Die Verwendung eines Vorwiderstands ist für die korrekte Funktion als Spannungsregler unerlässlich.
