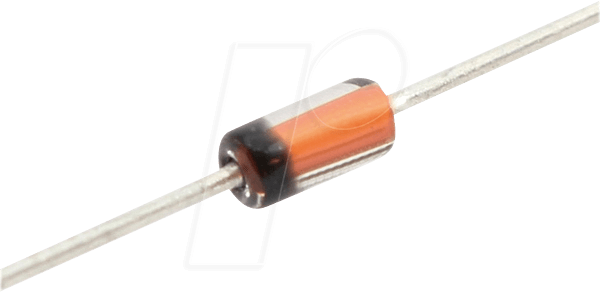

Präzise Spannungsstabilisierung für Ihre Elektronikprojekte: RND 1N759A – Zenerdiode, 12 V, 0,5 W, DO-35
Elektronische Schaltungen benötigen oft eine exakte und stabile Referenzspannung, um korrekt zu funktionieren und vor Überspannung geschützt zu werden. Die RND 1N759A Zenerdiode mit einer Nennspannung von 12 Volt und einer Leistung von 0,5 Watt im klassischen DO-35 Gehäuse ist die ideale Komponente für Entwickler, Hobbyisten und Ingenieure, die eine zuverlässige und kostengünstige Lösung für die Spannungsregulierung und den Schutz empfindlicher Bauteile suchen.
Warum die RND 1N759A Zenerdiode die überlegene Wahl ist
Im Vergleich zu einfachen Dioden, die nur den Stromfluss in eine Richtung zulassen, bietet die RND 1N759A Zenerdiode durch ihren spezifischen Einschaltdurchbruch einen entscheidenden Vorteil: Sie hält eine konstante Spannung aufrecht, sobald diese Schwelle überschritten wird. Dies macht sie unverzichtbar in Anwendungen, die eine präzise Referenzspannung benötigen, wie z.B. in Stromversorgungen, Messgeräten oder zur Begrenzung von Spannungsspitzen. Die bewährte DO-35 Bauform gewährleistet zudem eine gute Handhabung und Integration in Standard-Schaltungsdesigns.
Anwendungsbereiche und Vorteile der RND 1N759A
Die RND 1N759A Zenerdiode ist aufgrund ihrer Spezifikationen und ihrer robusten Konstruktion für eine Vielzahl von Elektronikanwendungen prädestiniert:
- Spannungsreferenz: Als stabile Referenzspannung für Operationsverstärker, Analog-Digital-Wandler oder andere präzise Schaltungsteile.
- Überspannungsschutz: Schutz empfindlicher Bauteile vor schädlichen Spannungsspitzen, die durch Schaltvorgänge oder externe Einflüsse entstehen können.
- Stromregelung: Begrenzung des Stromflusses in bestimmten Schaltungsabschnitten, um eine definierte Stromstärke zu gewährleisten.
- Schmitt-Trigger: Bestandteil von Schmitt-Trigger-Schaltungen zur Signalformung und Rauschunterdrückung.
- Netzteile: Als Teil von einfachen Linearreglern zur Feinjustierung der Ausgangsspannung.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo Zuverlässigkeit und präzise Spannungsniveaus kritisch sind.
- Forschung und Entwicklung: Ein unverzichtbares Werkzeug in Laboren für die Entwicklung und Prüfung neuer Schaltungskonzepte.
Technische Spezifikationen im Detail
Die RND 1N759A Zenerdiode zeichnet sich durch ihre präzisen elektrischen Eigenschaften aus, die sie zu einer verlässlichen Komponente für anspruchsvolle Schaltungen machen:
| Merkmal | Spezifikation |
|---|---|
| Typ | Zenerdiode |
| Modellnummer | 1N759A |
| Hersteller | RND |
| Nenn-Zener-Spannung (Vz) | 12 V |
| Maximale Leistung (Pmax) | 0,5 W |
| Gehäuseform | DO-35 |
| Durchlassspannung (Vf) | Typischerweise < 1 V bei 100 mA |
| Zener-Strom (Iz) | Geeignet für Ströme bis zu ca. 20 mA (abhängig von Kühlung und Umgebungsbedingungen für 0,5W Leistung) |
| Betriebstemperaturbereich | -65 °C bis +175 °C |
| Gehäusematerial | Glas, hermetisch versiegelt |
| Anschlüsse | Axial, verzinnt |
| Polarität | Anode und Kathode klar gekennzeichnet |
| Toleranz der Zener-Spannung | Typischerweise ±5% oder besser (spezifisches Datenblatt des Herstellers beachten) |
| Leckstrom (Ir) | Sehr gering bei Spannungen unterhalb der Zener-Schwelle |
Einbau und Handhabung im DO-35 Gehäuse
Das DO-35 Gehäuse ist ein Standard für kleine Signaldioden und Zenerdioden. Seine axiale Bauform ermöglicht einen einfachen Einbau in Durchsteck-Leiterplatten (Through-Hole Technology, THT). Die Glasverkapselung bietet eine ausgezeichnete mechanische Stabilität und Schutz vor Umwelteinflüssen, während die verzinnten Anschlüsse eine gute Lötbarkeit gewährleisten. Bei der Montage ist auf die korrekte Polung zu achten, um die gewünschte Funktion der Spannungsstabilisierung zu erzielen. Die Kühlung spielt bei der maximalen Leistung von 0,5 Watt eine Rolle; bei Dauerbetrieb nahe der Leistungsgrenze kann eine angemessene Wärmeabfuhr über die Leiterbahn oder durch zusätzliche Kühlkörper erforderlich sein.
Material und Konstruktion für Langlebigkeit
Die RND 1N759A Zenerdiode ist aus hochwertigen Halbleitermaterialien gefertigt, deren Eigenschaften für die präzise Erzeugung einer Zener-Spannung optimiert sind. Die Einkapselung in einem robusten Glasgehäuse schützt den Halbleiterkern vor mechanischer Beschädigung und Umwelteinflüssen wie Feuchtigkeit und Staub. Dies gewährleistet eine lange Lebensdauer und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen. Die Zener-Spannung von 12 Volt ist eine häufig benötigte Referenz in vielen elektronischen Systemen, was die 1N759A zu einer universell einsetzbaren Diode macht.
FAQ – Häufig gestellte Fragen zu RND 1N759A – Zenerdiode, 12 V, 0,5 W, DO-35
Was ist die Hauptfunktion einer Zenerdiode wie der RND 1N759A?
Die Hauptfunktion einer Zenerdiode ist die Spannungsstabilisierung. Sie hält eine relativ konstante Spannung aufrecht, sobald der sogenannte Zener-Durchbruch erreicht ist, und wird daher als Spannungsreferenz oder zur Begrenzung von Spannungsspitzen eingesetzt.
Für welche Art von Anwendungen ist die RND 1N759A Zenerdiode am besten geeignet?
Sie eignet sich hervorragend für Anwendungen, die eine stabile 12V-Referenzspannung benötigen, wie z.B. in Netzteilen zur Feinregulierung, als Überspannungsschutz für empfindliche Bauteile oder in einfachen Schaltungen zur Spannungsbegrenzung.
Kann ich die RND 1N759A als Hauptnetzteilregler verwenden?
Für einfache Anwendungen, bei denen geringe Ströme benötigt werden und die Ausgangsspannung nicht extrem präzise sein muss, kann sie als Teil eines Regelkreises dienen. Für anspruchsvollere Stromversorgungen sind jedoch integrierte Spannungsregler oder komplexere Schaltungen oft die bessere Wahl.
Welche Leistung verträgt die RND 1N759A Zenerdiode?
Die RND 1N759A ist für eine maximale Leistung von 0,5 Watt ausgelegt. Bei Überschreitung dieser Leistung kann die Diode beschädigt werden. Es ist wichtig, die zulässige Verlustleistung gemäß den Betriebsbedingungen zu berücksichtigen.
Ist das DO-35 Gehäuse für alle Lötverfahren geeignet?
Ja, das DO-35 Gehäuse mit seinen axialen Anschlüssen ist sehr gut für das Handlöten und auch für automatisierte Lötprozesse wie Wellenlöten geeignet. Achten Sie auf die Einhaltung der Löttemperatur und -zeit, um das Gehäuse nicht thermisch zu belasten.
Wie erkenne ich die Polung der RND 1N759A Zenerdiode?
Wie bei den meisten axial bedrahteten Dioden wird die Kathode in der Regel durch einen schwarzen Ring oder eine Markierung am Gehäuse gekennzeichnet. Die Anode ist das gegenüberliegende Ende.
Was bedeutet die Toleranz der Zener-Spannung?
Die Toleranz gibt an, wie stark die tatsächliche Zener-Spannung von dem Nennwert (hier 12V) abweichen kann. Eine höhere Genauigkeit ist für präzise Referenzanwendungen wichtig, während für einfache Schutzfunktionen eine geringere Genauigkeit oft ausreicht.
