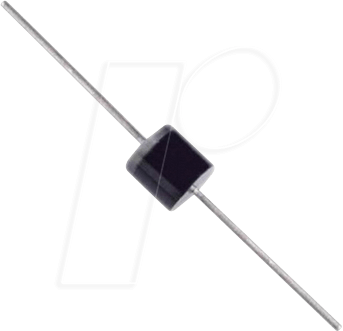

RND 1N5821 – Schottkydiode: Effizienz und Zuverlässigkeit für Ihre Elektronikprojekte
Sie suchen eine hochleistungsfähige Diode, die Energieverluste minimiert und zuverlässige Gleichrichtung in anspruchsvollen Schaltungen gewährleistet? Die RND 1N5821 Schottkydiode ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Effizienz, geringen Spannungsabfall und hohe Strombelastbarkeit legen. Diese Komponente ist prädestiniert für Anwendungen in Schaltnetzteilen, Freilaufdioden, Verpolungsschutzschaltungen und anderen Bereichen, wo traditionelle Siliziumdioden an ihre Grenzen stoßen.
Warum die RND 1N5821 die überlegene Wahl ist
Im Vergleich zu Standard-Siliziumdioden bietet die RND 1N5821 Schottkydiode signifikante Vorteile, die sie zur überlegenen Wahl für professionelle und anspruchsvolle Anwendungen machen. Ihr geringer Durchlassspannungsschwellenwert ist der Schlüssel zu erhöhter Effizienz, da weniger Energie in Form von Wärme verloren geht. Dies führt zu kühleren Betriebstemperaturen, höherer Systemzuverlässigkeit und potenziell kleineren Kühlkörperlösungen. Die schnelle Schaltgeschwindigkeit der Schottky-Barriere verkürzt zudem Schaltverluste in dynamischen Schaltungen, was besonders in Hochfrequenzanwendungen von entscheidender Bedeutung ist. Die RND 1N5821 kombiniert diese technischen Vorteile mit einer robusten Bauform, die für Langlebigkeit und Zuverlässigkeit im industriellen Einsatz konzipiert ist.
Schlüsselmerkmale der RND 1N5821
Die RND 1N5821 zeichnet sich durch ihre herausragenden elektrischen Spezifikationen und ihre robuste physikalische Beschaffenheit aus. Jedes Detail wurde optimiert, um eine maximale Performance in Ihren Schaltungen zu erzielen.
- Geringer Vorwärtsspannungsabfall: Ermöglicht höhere Effizienz und geringere Wärmeentwicklung.
- Hohe Strombelastbarkeit: Mit 3 A Nennstrom für eine breite Palette von Anwendungen geeignet.
- Schnelle Schaltzeiten: Reduziert Schaltverluste und verbessert die Leistung in Hochfrequenzschaltungen.
- Hohe Sperrspannungsfestigkeit: 30 V garantieren Sicherheit in verschiedenen Betriebsumgebungen.
- DO-201AD Gehäuse: Standardisiert und gut geeignet für die Leiterplattenmontage, bietet thermische Leistung.
- Zuverlässigkeit: Konstruiert für Langlebigkeit und konsistente Leistung unter Betriebsbedingungen.
Technologische Überlegenheit der Schottkydiode
Die RND 1N5821 basiert auf der revolutionären Schottky-Barrieren-Technologie. Im Gegensatz zu PN-Übergängen in herkömmlichen Siliziumdioden nutzt eine Schottkydiode eine Metall-Halbleiter-Grenzfläche. Dieser Aufbau führt zu einem wesentlich niedrigeren Schwellenwert für die leitende Schicht, oft nur halb so hoch wie bei Standarddioden. Dies bedeutet, dass bei gleichem Stromfluss deutlich weniger Energie in Form von Wärme abgeführt werden muss. Diese Effizienzsteigerung ist besonders kritisch in Schaltnetzteilen, wo Dioden konstant schalten und Energieverluste direkt die Gesamtleistungsaufnahme beeinflussen. Die reduzierte Vorwärtsspannung der RND 1N5821 trägt somit direkt zu energieeffizienteren Designs bei, senkt Betriebskosten und verlängert die Lebensdauer der Gesamtkomponenten.
Anwendungsbereiche und Einsatzmöglichkeiten
Die RND 1N5821 Schottkydiode ist eine äußerst vielseitige Komponente und findet breite Anwendung in zahlreichen elektronischen Systemen:
- Schaltnetzteile (SMPS): Als Gleichrichter in der Ausgangsstufe zur Minimierung von Verlusten und zur Verbesserung der Effizienz.
- Freilaufdioden: Zum Schutz von Schaltelementen wie Transistoren und MOSFETs vor Spannungsspitzen bei induktiven Lasten.
- Verpolungsschutz: Verhindert Schäden an empfindlichen Schaltungen durch versehentlich falsch angeschlossene Spannungsquellen.
- Spannungsregelungsschaltungen: Zur Stabilisierung von Spannungspegeln und zur Reduzierung von Rauschen.
- Batterieladegeräte: Für eine effiziente und sichere Ladung von Akkus.
- DC-DC-Wandler: Als integraler Bestandteil von Aufwärts-, Abwärts- und Inverswandlern.
- Industrielle Steuerungen: In robusten Umgebungen, wo Zuverlässigkeit und Effizienz von größter Bedeutung sind.
Die Fähigkeit der RND 1N5821, hohe Ströme bei geringem Spannungsabfall zu verarbeiten, macht sie zur optimalen Wahl für Anwendungen, bei denen Energieeffizienz und Wärmemanagement kritische Designfaktoren sind.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Diodentyp | Schottkydiode |
| Maximale Sperrspannung (Vrrm) | 30 V |
| Maximaler Gleichrichtstrom (If(AV)) | 3 A |
| Gehäuse | DO-201AD (Through-Hole) |
| Vorwärtsspannungsabfall (Vf) bei 3 A | Typischerweise unter 0.5 V, was für eine Schottkydiode dieser Klasse sehr effizient ist und im Vergleich zu Standard-Siliziumdioden eine deutliche Verbesserung darstellt. |
| Betriebstemperaturbereich | Konzipiert für einen weiten Temperaturbereich, typischerweise von -55 °C bis +150 °C, was Zuverlässigkeit in unterschiedlichen Umgebungen gewährleistet. |
| Durchlassstrom (Ifsm) Spitzenwert | Hohe Stoßstromfestigkeit, wichtig für das Überstehen kurzzeitiger Überlastungen im Schaltungsbetrieb. |
| Leiterplattentauglichkeit | Das DO-201AD-Gehäuse ist ein gängiger Standard für bedrahtete Komponenten und ermöglicht eine einfache Montage auf Standard-Leiterplatten durch Lötverfahren. Die Pin-Konfiguration ist für die Integration in bestehende Designs optimiert. |
Technische Spezifikationen und Leistungskurven
Die RND 1N5821 Schottkydiode wurde entwickelt, um höchste Ansprüche an Leistung und Zuverlässigkeit zu erfüllen. Die Nennspannung von 30 Volt (Vrrm) ermöglicht den Einsatz in einer Vielzahl von Niedervolt-Anwendungen, während die kontinuierliche Strombelastbarkeit von 3 Ampere (If(AV)) sie für leistungshungrigere Schaltungen qualifiziert. Besonders hervorzuheben ist der typischerweise niedrige Vorwärtsspannungsabfall (Vf) von unter 0.5 Volt bei maximaler Stromlast. Dieser Wert ist ein direktes Maß für die Effizienz der Diode. Ein niedrigerer Vf bedeutet, dass weniger Energie in Wärme umgewandelt wird. Dies ist ein kritischer Vorteil gegenüber Standard-Siliziumdioden, die oft Spannungsabfälle von 0.7 bis 1 Volt oder mehr aufweisen. Die Reduzierung des Spannungsabfalls führt zu einer Senkung der Betriebsverluste und somit zu einer verbesserten Gesamteffizienz des Systems. Dies wiederum kann zu geringeren Kühlkörperanforderungen und einer längeren Lebensdauer der umliegenden Komponenten führen.
Die schnelle Schaltzeit ist ein weiteres entscheidendes Merkmal der RND 1N5821. In Schaltungen, die häufig schalten, wie z.B. in Schaltnetzteilen, können die Schaltverluste signifikant sein. Die Schottkydiode ist bekannt für ihre Fähigkeit, sich schnell vom leitenden in den sperrenden Zustand zu bewegen und umgekehrt, mit minimaler Verzögerung. Dies minimiert die Energie, die während der Schaltübergänge verloren geht, was zu einer noch höheren Gesamteffizienz führt. Die Konstruktion im robusten DO-201AD-Gehäuse sorgt für eine gute Wärmeableitung und mechanische Stabilität, was sie für den Einsatz in industriellen Umgebungen prädestiniert. Der Betriebstemperaturbereich von typischerweise -55°C bis +150°C unterstreicht die Widerstandsfähigkeit und Zuverlässigkeit dieser Komponente unter extremen Bedingungen.
FAQ – Häufig gestellte Fragen zu RND 1N5821 – Schottkydiode, 30 V, 3 A, DO-201AD
Was ist der Hauptvorteil einer Schottkydiode gegenüber einer herkömmlichen Siliziumdiode?
Der Hauptvorteil einer Schottkydiode wie der RND 1N5821 ist ihr deutlich geringerer Vorwärtsspannungsabfall. Dies führt zu höherer Energieeffizienz, geringerer Wärmeentwicklung und schnelleren Schaltzeiten, was sie ideal für Schaltnetzteile und leistungselektronische Anwendungen macht.
Ist die RND 1N5821 für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, die RND 1N5821 ist aufgrund ihrer schnellen Schaltgeschwindigkeit sehr gut für Hochfrequenzanwendungen geeignet. Die minimierten Schaltverluste tragen zur Effizienz und Leistung solcher Schaltungen bei.
Welche Art von Anwendungen eignet sich die RND 1N5821 besonders gut für?
Die RND 1N5821 eignet sich hervorragend für Schaltnetzteile, Freilaufdioden, Verpolungsschutzschaltungen, DC-DC-Wandler und als Gleichrichter in Anwendungen, bei denen Effizienz und geringe Wärmeentwicklung im Vordergrund stehen.
Wie unterscheidet sich das DO-201AD-Gehäuse von anderen Gehäusetypen?
Das DO-201AD ist ein Standardgehäuse für bedrahtete Dioden. Es ist bekannt für seine Robustheit und gute Wärmeableitungskapazität, was es für die Montage auf Leiterplatten und für den Einsatz in verschiedenen Leistungsklassen gut geeignet macht. Es ist ein verbreiteter Formfaktor, der eine einfache Integration in bestehende Designs ermöglicht.
Kann die RND 1N5821 für höhere Ströme als 3 A verwendet werden?
Die angegebene Nennstrombelastbarkeit von 3 A ist die empfohlene Dauerstrombelastbarkeit für zuverlässigen Betrieb. Kurzzeitige Spitzenströme können höher sein, aber eine Überschreitung der Nennwerte kann zu Überhitzung und Beschädigung der Diode führen. Für Anwendungen mit dauerhaft höheren Strömen sind leistungsfähigere Diodenmodelle erforderlich.
Was bedeutet die Sperrspannung von 30 V für die Anwendung?
Die maximale Sperrspannung von 30 V (Vrrm) gibt die höchste Spannung an, die die Diode in Sperrrichtung sicher tolerieren kann, ohne durchzuschlagen. Für Anwendungen, bei denen die Spannungsspitzen 30 V überschreiten könnten, ist eine Diode mit einer höheren Sperrspannungsfestigkeit erforderlich.
Benötigt die RND 1N5821 spezielle Kühlmaßnahmen?
Dank ihres geringen Vorwärtsspannungsabfalls entwickelt die RND 1N5821 weniger Wärme als herkömmliche Siliziumdioden bei gleicher Strombelastung. Dennoch sollten für den Betrieb nahe der maximalen Stromgrenze oder in Umgebungen mit hoher Umgebungstemperatur geeignete Kühlmaßnahmen wie eine gute Leiterplattengestaltung zur Wärmeableitung oder gegebenenfalls ein kleiner Kühlkörper in Betracht gezogen werden, um die Betriebstemperatur innerhalb der Spezifikationsgrenzen zu halten.
