Hochpräziser MELF-Widerstand für anspruchsvolle Elektronikanwendungen
Sie benötigen einen zuverlässigen und exakt spezifizierten Widerstand für Ihre kritischen Schaltungsdesigns? Der RND 155MM204 BX – MELF Widerstand mit 820 Ohm und einer Toleranz von 1% bietet die notwendige Präzision und Leistungsfähigkeit für professionelle Projekte in den Bereichen Audio, Messtechnik und industrielle Steuerung. Dieses Bauteil ist die ideale Wahl für Ingenieure und Entwickler, die eine stabile und genaue Widerstandsleistung ohne Kompromisse erwarten.
Das RND 155MM204 BX – MELF Widerstand: Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu herkömmlichen bedrahteten oder SMD-Widerständen bietet der MELF (Metal Electrode Leadless Face) Widerstand eine Reihe von Vorteilen, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Die zylindrische Bauform mit metallisierten Endkappen ermöglicht eine optimale Wärmeverteilung und eine verbesserte mechanische Stabilität, was zu einer längeren Lebensdauer und einer höheren Zuverlässigkeit führt, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise gefertigte Widerstandsschicht sorgt für eine außergewöhnliche Genauigkeit und geringe Toleranzen, die für präzise Schaltungsfunktionen unerlässlich sind.
Kernvorteile des RND 155MM204 BX – MELF Widerstands
- Hohe Präzision: Mit einer Toleranz von 1% gewährleistet dieser Widerstand eine exakte Einhaltung der Schaltungsparameter, was für empfindliche analoge und digitale Schaltungen von entscheidender Bedeutung ist.
- Hervorragende Leistungsstabilität: Die MELF-Bauform minimiert thermische Effekte und sorgt für eine stabile Widerstandscharakteristik über einen weiten Temperaturbereich, was zu konsistenten Ergebnissen führt.
- Robuste Konstruktion: Die keramische Körper und die robusten metallisierten Endkappen bieten eine hohe mechanische Festigkeit und Beständigkeit gegen Umwelteinflüsse, was die Langlebigkeit erhöht.
- Kompaktes Design: Trotz seiner Leistungsfähigkeit ist der MELF-Widerstand kompakt, was eine effiziente Platzierung auf Leiterplatten ermöglicht und die Designflexibilität erhöht.
- Optimale Wärmeableitung: Die Endkappen sind direkt mit der Widerstandsschicht verbunden, was eine effiziente Wärmeabfuhr ermöglicht und Überhitzung vermeidet, die zu Leistungseinbußen führen könnte.
- Geringe Induktivität und Kapazität: Die Bauform minimiert parasitäre Induktivitäten und Kapazitäten, was ihn ideal für Hochfrequenzanwendungen macht, bei denen diese Effekte kritisch sind.
Technische Spezifikationen und Materialeigenschaften
Der RND 155MM204 BX – MELF Widerstand repräsentiert Spitzenleistungen in der Bauteiltechnologie. Seine Konstruktion basiert auf einer hochreinen Keramik als Substratmaterial, das für seine ausgezeichneten dielektrischen Eigenschaften und seine thermische Stabilität bekannt ist. Die Widerstandsschicht wird typischerweise durch einen präzisen Vakuum-Aufdampfungsprozess aufgebracht, der eine gleichmäßige Dicke und Zusammensetzung über die gesamte Fläche gewährleistet. Diese Technologie ermöglicht die Erzeugung von Widerstandswerten mit eng definierten Toleranzen.
Der Nennwiderstand von 820 Ohm ist ein gängiger Wert, der in vielen Filter-, Last- und Stromanpassungsanwendungen zum Einsatz kommt. Die Nennbelastbarkeit von 250 mW bedeutet, dass der Widerstand dauerhaft bis zu dieser Leistung ohne Beeinträchtigung seiner Spezifikationen betrieben werden kann, vorausgesetzt, eine adäquate Kühlung ist gewährleistet. Die 1% Toleranz ist ein klarer Indikator für die Qualitätskontrolle und die Präzision des Herstellungsverfahrens. Diese Genauigkeit ist entscheidend in Schaltungen, bei denen geringste Abweichungen die Funktionalität stark beeinflussen könnten, wie beispielsweise in präzisen Audio-Verstärkern oder empfindlichen Messtechnik-Schaltungen.

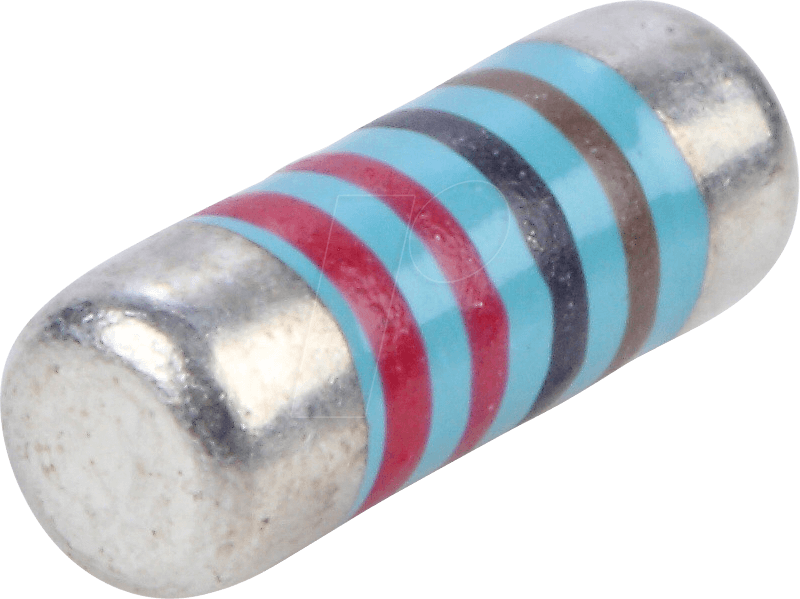

Die MELF-Bauform (Metal Electrode Leadless Face) zeichnet sich durch eine zylindrische Keramikhülle aus, an deren beiden Enden Metallkappen angebracht sind. Diese Endkappen sind nicht nur für den elektrischen Kontakt vorgesehen, sondern auch entscheidend für die Wärmeabfuhr. Die Widerstandsschicht, oft eine aufgedampfte Metall- oder Metalloxidlegierung, ist direkt auf dem Keramikkörper aufgebracht und wird von der Isolierschicht überzogen. Diese Konstruktion vermeidet die Lötstellen-Problematik von bedrahteten Widerständen und bietet eine deutlich höhere thermische Belastbarkeit im Vergleich zu vielen SMD-Bauformen, insbesondere bei der Ableitung von Wärme entlang der Längsachse.
Die spezifische Bauform 0204 (oft auch als 1/4 Watt klassifiziert, obwohl hier 250 mW angegeben sind) bezieht sich auf die physikalischen Abmessungen des Widerstands. Diese Größe ist ein guter Kompromiss zwischen Kompaktheit und der Fähigkeit, eine moderate Leistung abzuführen. Die metallisierten Endkappen erlauben eine direkte Lötverbindung auf der Leiterplatte, was zu einer robusten und elektrisch leitfähigen Verbindung führt. Die Oberflächengüte und die Gleichmäßigkeit der Beschichtung sind entscheidend für die Zuverlässigkeit und die Langzeitstabilität des Widerstands, insbesondere gegenüber Feuchtigkeit und chemischen Einflüssen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bauform | MELF (Metal Electrode Leadless Face) |
| Gehäusegröße | 0204 |
| Nennwiderstand | 820 Ohm |
| Toleranz | ± 1% |
| Nennbelastbarkeit | 250 mW (0.25 W) |
| Substratmaterial | Hochreine Keramik für exzellente thermische und elektrische Isolation |
| Widerstandsschicht | Präzise aufgedampfte Metalllegierung (typischerweise Metalloxid oder eine ähnliche stabile Verbindung) für Konsistenz und Langlebigkeit |
| Anschluss | Metallisierte Endkappen für direkte Lötverbindung und effiziente Wärmeableitung |
| Einsatzbereich | Geeignet für Anwendungen, die hohe Präzision, Stabilität und Zuverlässigkeit erfordern, wie Audio-Schaltungen, Messtechnik, Leistungselektronik und industrielle Steuerungen. |
Anwendungsgebiete und technische Überlegungen
Der RND 155MM204 BX – MELF Widerstand mit 820 Ohm und 1% Toleranz ist ein fundamentaler Baustein für eine Vielzahl von anspruchsvollen elektronischen Anwendungen. Seine primäre Funktion liegt in der präzisen Begrenzung von Stromflüssen oder der Erzeugung definierter Spannungsabfälle in Schaltungen. In der Audio-Technik spielt er eine wichtige Rolle bei der Einstellung von Verstärkungsfaktoren, der Filterung von Signalen oder als Lastwiderstand, wo seine geringen Verzerrungen und seine Stabilität für eine unverfälschte Klangwiedergabe sorgen.
In der Messtechnik ist die exakte Widerstandskonstante unerlässlich für die Kalibrierung von Geräten, die präzise Wandlung von Sensordaten oder den Aufbau von hochgenauen Spannungsteilern und Strommessbrücken. Die geringe Toleranz und die Stabilität über Temperaturschwankungen hinweg garantieren reproduzierbare Messergebnisse und minimieren Messfehler.
In industriellen Steuerungs- und Automatisierungssystemen wird dieser Widerstand oft in Stromversorgungsmodulen, Sicherheitsschaltungen oder als Teil von Feedback-Schleifen eingesetzt, wo Zuverlässigkeit und Langlebigkeit unter rauen Umgebungsbedingungen oberste Priorität haben. Die robuste MELF-Bauform ist hierbei von Vorteil, da sie eine gute Beständigkeit gegen Vibrationen und Stoßbelastungen aufweist.
Bei der Auswahl eines Widerstands für eine spezifische Anwendung sind neben dem Nennwiderstand und der Toleranz auch die zulässige Verlustleistung und die Betriebstemperatur von entscheidender Bedeutung. Mit 250 mW Nennbelastbarkeit kann der RND 155MM204 BX – MELF Widerstand in vielen gängigen Schaltungen ohne zusätzliche Kühlmaßnahmen eingesetzt werden. Sollte die Verlustleistung die Nennleistung jedoch dauerhaft überschreiten, ist eine Kühlung, beispielsweise durch Anbindung an eine Kupferfläche auf der Leiterplatte, unerlässlich, um die Lebensdauer und die Präzision des Bauteils zu gewährleisten. Die MELF-Bauform mit ihren metallisierten Endkappen unterstützt diese Wärmeabfuhr effektiv.
Die Wahl der richtigen Löttechnik ist ebenfalls relevant. MELF-Widerstände sind für gängige Lötverfahren wie Wellenlöten oder Handlötung gut geeignet, wobei darauf zu achten ist, dass die thermische Belastung während des Lötprozesses die Spezifikationen des Bauteils nicht überschreitet. Die Anschlusskappen sind für eine gute Benetzbarkeit optimiert, um eine zuverlässige und elektrisch leitfähige Verbindung zu erzielen.
FAQ – Häufig gestellte Fragen zu RND 155MM204 BX – MELF Widerstand, 0204, 820 Ohm, 250 mW, 1%
Was bedeutet MELF und welche Vorteile bietet diese Bauform?
MELF steht für Metal Electrode Leadless Face. Diese Bauform zeichnet sich durch einen zylindrischen Keramikkörper aus, der an beiden Enden metallisierte Kappen für den elektrischen Anschluss besitzt. Die Vorteile liegen in einer besseren Wärmeableitung im Vergleich zu vielen SMD-Widerständen, einer höheren mechanischen Stabilität und geringeren parasitären Induktivitäten und Kapazitäten, was ihn ideal für anspruchsvolle und Hochfrequenzanwendungen macht.
Warum ist die Toleranz von 1% bei diesem Widerstand wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert nur um maximal 1% vom Nennwert (820 Ohm) abweicht. Dies ist entscheidend für Anwendungen, die eine hohe Präzision erfordern, wie z.B. in empfindlichen Messschaltungen, Audio-Verstärkern oder präzisen Stromversorgungen, wo selbst kleine Abweichungen die Schaltungsfunktion negativ beeinflussen können.
Kann der RND 155MM204 BX – MELF Widerstand auch in Hochfrequenzschaltungen eingesetzt werden?
Ja, MELF-Widerstände sind aufgrund ihrer geringen parasitären Induktivitäten und Kapazitäten gut für Hochfrequenzanwendungen geeignet. Dies minimiert unerwünschte Nebeneffekte, die die Signalintegrität beeinträchtigen könnten.
Welche maximale Leistung kann der Widerstand dauerhaft aufnehmen?
Die Nennbelastbarkeit beträgt 250 mW (0.25 Watt). Das bedeutet, dass der Widerstand dauerhaft bis zu dieser Leistung abführen kann, solange eine ausreichende Kühlung durch die Umgebung oder die Leiterplatte gegeben ist. Bei Überschreitung dieser Leistung sind zusätzliche Kühlmaßnahmen zu ergreifen.
Wie unterscheidet sich die Wärmeableitung eines MELF-Widerstands von einem herkömmlichen SMD-Widerstand?
MELF-Widerstände haben durch ihre zylindrische Form und die direkt angebundenen metallisierten Endkappen eine effektivere Wärmeableitung entlang der Längsachse. Viele SMD-Bauformen leiten Wärme primär über die Lötpads auf die Leiterplatte ab, was je nach Bauform und Dimensionierung der Kupferflächen variieren kann.
Ist der Widerstand gegen Umwelteinflüsse wie Feuchtigkeit geschützt?
Die keramische Bauform und die schützende Isolierschicht bieten eine gute Beständigkeit gegen Umwelteinflüsse. Für extrem aggressive Umgebungen sind jedoch zusätzliche Schutzmaßnahmen auf der Leiterplatte zu erwägen.
