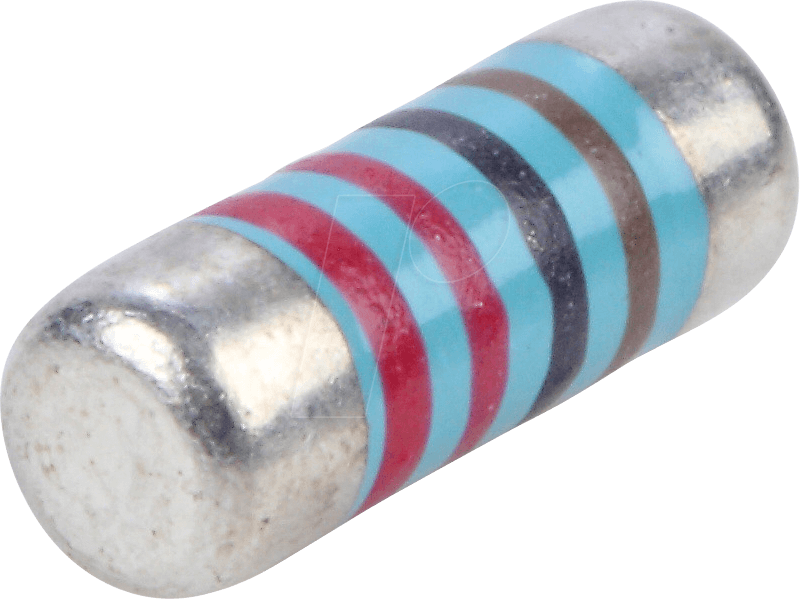

Präzise Leistung für anspruchsvolle Schaltungen: Der RND 155MM204 BV MELF Widerstand
Für Ingenieure und Elektronik-Enthusiasten, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen, ist der RND 155MM204 BV MELF Widerstand die ideale Lösung. Dieser Widerstand wurde entwickelt, um konsistente und stabile Leistung in einer Vielzahl von Anwendungen zu gewährleisten, von empfindlichen Messschaltungen bis hin zu leistungsstarken Gleichspannungswandlern. Seine herausragende Genauigkeit und Belastbarkeit machen ihn zur überlegenen Wahl gegenüber herkömmlichen bedrahteten Widerständen, wo Temperaturschwankungen und mechanische Belastungen die Leistung beeinträchtigen könnten.
Warum der RND 155MM204 BV MELF Widerstand die überlegene Wahl ist
Im Herzen jedes präzisen elektronischen Designs steht die Notwendigkeit von Komponenten, die ihre Spezifikationen unter allen Betriebsbedingungen beibehalten. Der RND 155MM204 BV MELF Widerstand zeichnet sich durch seine außergewöhnliche Stabilität und Genauigkeit aus. Im Gegensatz zu Kohleschicht- oder Metallfilmwiderständen in axialer Bauform, die anfälliger für Induktions- und Kapazitätseffekte sind und deren Widerstandswert sich mit der Temperatur stärker verändern kann, bietet die MELF-Technologie (Metal Electrode Leadless Face) eine signifikant höhere Leistung. Diese Bauform ermöglicht eine überlegene thermische Anbindung an die Leiterplatte, was zu einer besseren Wärmeableitung und damit zu einer geringeren Betriebstemperatur und erhöhten Lebensdauer führt. Die 1% Toleranz stellt sicher, dass der Widerstandswert von 75 kOhm über einen weiten Temperaturbereich konstant bleibt, was für das Design von Filtern, Spannungsteilern oder präzisen Strommessungen unerlässlich ist.
Fortschrittliche Technologie und unübertroffene Zuverlässigkeit
Die MELF-Technologie repräsentiert einen Meilenstein in der Widerstandsentwicklung. Durch die Anwendung einer Metallfilm-Schicht auf einem keramischen Träger und die anschließende Verkapselung in einem robusten zylindrischen Gehäuse werden die Nachteile herkömmlicher axialer Widerstände eliminiert. Dies resultiert in einer nahezu perfekten Geometrie, die unerwünschte parasitäre Effekte wie Induktivität und Kapazität minimiert. Die 250 mW Leistungsklasse ermöglicht den Einsatz in Anwendungen, die eine moderate Verlustleistung aufweisen, ohne die Lebensdauer oder Genauigkeit des Bauteils zu beeinträchtigen. Die robuste Bauweise schützt den Widerstand zudem vor mechanischen Beschädigungen und Umwelteinflüssen, was ihn für den Einsatz in rauen Umgebungen prädestiniert.
Vorteile des RND 155MM204 BV MELF Widerstands
- Höchste Präzision: Mit einer Toleranz von 1% garantiert dieser Widerstand exakte Schaltungsergebnisse und wiederholbare Performance, die für präzise analoge Signalverarbeitung und Messtechnik unerlässlich sind.
- Überlegene thermische Stabilität: Die MELF-Bauform ermöglicht eine ausgezeichnete Wärmeableitung, was zu einem geringen Temperaturkoeffizienten führt und somit eine konstante Widerstandsleistung auch bei wechselnden Umgebungstemperaturen sicherstellt.
- Reduzierte parasitäre Effekte: Die zylindrische und metallbedeckte Struktur minimiert Induktivität und Kapazität, was für Hochfrequenzanwendungen und schnelle Schaltkreise von entscheidender Bedeutung ist.
- Hohe Zuverlässigkeit und Lebensdauer: Die robuste Konstruktion und die hochwertige Metallfilmtechnologie gewährleisten eine außergewöhnliche Langzeitstabilität und Widerstandsfähigkeit gegen mechanische Belastungen und Umwelteinflüsse.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen, von Industrie-Automatisierung über Audio- und Videotechnik bis hin zu medizinischen Geräten, wo Präzision und Stabilität kritisch sind.
- Einfache Montage: Die formschlüssige Verbindung durch die Lötanschlüsse an den Stirnseiten ermöglicht eine sichere und zuverlässige Montage auf Leiterplatten, vergleichbar mit bedrahteten Bauteilen, jedoch mit den Vorteilen der MELF-Technologie.
Detaillierte Produktspezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modellnummer | 155MM204 BV |
| Bauform | MELF (Metal Electrode Leadless Face) |
| Gehäusegröße | 0204 (entspricht 0.20″ x 0.04″ bzw. ca. 5.08 mm x 1.02 mm) |
| Widerstandswert | 75 kOhm (Kilohm) |
| Toleranz | ± 1% |
| Belastbarkeit (Dauerleistung) | 250 mW (Milliwatt) |
| Material der Widerstandsschicht | Hochwertiger Metallfilm für exzellente Stabilität und geringen Temperaturkoeffizienten. |
| Keramischer Träger | Hochreines Keramiksubstrat, gewährleistet thermische Beständigkeit und mechanische Stabilität. |
| Kapselung | Robuste, nicht brennbare Vergussmasse schützt vor Umwelteinflüssen und mechanischer Beanspruchung. |
| Anschlüsse | Metallisierte Stirnflächen für direkte Lötverbindung auf Leiterplatten. |
| Temperaturkoeffizient (typisch) | < 100 ppm/°C (Parts per Million pro Grad Celsius) – spezifiziert für hohe Genauigkeit über Temperaturschwankungen. |
| Betriebstemperaturbereich | -55 °C bis +155 °C – für den Einsatz unter anspruchsvollen Umgebungsbedingungen ausgelegt. |
| Elektrische Eigenschaften | Sehr geringe parasitäre Induktivität und Kapazität, ideal für HF- und schnelle Schaltkreise. |
Anwendungsgebiete und technische Überlegungen
Der RND 155MM204 BV MELF Widerstand ist aufgrund seiner präzisen Werte und hohen Stabilität eine exzellente Wahl für eine Vielzahl von High-End-Anwendungen:
- Präzisions-Messinstrumente: In Oszilloskopen, Multimetern und anderen Laborgeräten zur Gewährleistung genauer Spannungsteiler und Strommessungen.
- Audio- und Videoverarbeitung: In Signalpfaden von hochwertigen Verstärkern, Mischpulten und Prozessoren, wo unerwünschte Verzerrungen durch instabile Widerstandswerte vermieden werden müssen.
- Medizintechnik: In Geräten wie EKG-Geräten, Blutdruckmessgeräten und bildgebenden Systemen, wo Zuverlässigkeit und Genauigkeit überlebenswichtig sind.
- Industrielle Steuerungs- und Automatisierungstechnik: In Sensorschaltungen, Aktuatorsteuerungen und Datenerfassungssystemen, die konstante Leistung auch unter rauen industriellen Bedingungen erfordern.
- Netzteilentwicklung: Als Teil von Stabilisierungs- und Filterkreisen in Schaltnetzteilen und Spannungsreglern, um eine saubere und stabile Ausgangsspannung zu gewährleisten.
- Hochfrequenzschaltungen: Aufgrund der geringen parasitären Induktivität und Kapazität eignet sich dieser Widerstand auch für den Einsatz in RF-Applikationen, wie z.B. in Empfängern und Sendern.
Bei der Auswahl von MELF-Widerständen für Ihre Leiterplatte ist die richtige Löttechnik entscheidend. Stellen Sie sicher, dass Ihre Lötprozesse eine gleichmäßige und blasenfreie Benetzung der metallisierten Stirnflächen gewährleisten, um eine optimale elektrische und thermische Verbindung zu erzielen. Die Verwendung bleifreier Lote ist üblich und erfordert angepasste Temperaturprofile, um die Integrität des Bauteils nicht zu beeinträchtigen. Die 0204-Baugröße ist kompakt und bietet eine gute Kompromiss zwischen Bauraumbedarf und Handhabung beim Bestücken.
FAQ – Häufig gestellte Fragen zu RND 155MM204 BV – MELF Widerstand, 0204, 75 kOhm, 250 mW, 1%
Was ist ein MELF Widerstand und warum ist er vorteilhaft?
Ein MELF Widerstand (Metal Electrode Leadless Face) ist eine Bauform, bei der eine Metallfilm-Widerstandsschicht auf einen Keramikkörper aufgebracht und die Stirnseiten metallisiert und verkapselt werden. Dies eliminiert die Nachteile von bedrahteten Widerständen wie induktive und kapazitive Effekte und bietet eine überlegene thermische Anbindung sowie mechanische Robustheit.
Für welche Art von Anwendungen ist der RND 155MM204 BV besonders geeignet?
Der RND 155MM204 BV ist ideal für Anwendungen, die höchste Präzision, Stabilität und Zuverlässigkeit erfordern. Dazu gehören Präzisions-Messinstrumente, hochwertige Audio-/Videogeräte, Medizintechnik, industrielle Steuerungen und Hochfrequenzschaltungen, bei denen genaue und stabile Widerstandswerte kritisch sind.
Kann dieser Widerstand in Hochfrequenzschaltungen eingesetzt werden?
Ja, aufgrund der MELF-Bauform und der daraus resultierenden geringen parasitären Induktivität und Kapazität ist der RND 155MM204 BV sehr gut für den Einsatz in Hochfrequenzschaltungen geeignet, wo diese Effekte sonst die Leistung beeinträchtigen würden.
Wie wirkt sich die 250 mW Belastbarkeit auf die Anwendung aus?
Die 250 mW Belastbarkeit bedeutet, dass der Widerstand dauerhaft eine Leistung von bis zu 250 Milliwatt aufnehmen kann, ohne Schaden zu nehmen oder seine Spezifikationen zu überschreiten. Dies ist ausreichend für viele moderate Leistungsanforderungen in Schaltungen, bei denen eine präzise Widerstandsfunktion erforderlich ist.
Was bedeutet die 1% Toleranz in der Praxis?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils nicht mehr als 1% von seinem Nennwert (75 kOhm) abweicht. Dies ist entscheidend für Schaltungen, bei denen exakte Strom- oder Spannungsverhältnisse eingestellt werden müssen und geringe Abweichungen zu Fehlfunktionen führen könnten.
Ist die Lötverbindung bei MELF Widerständen genauso robust wie bei bedrahteten Widerständen?
Ja, die metallisierten Stirnflächen von MELF Widerständen ermöglichen eine direkte und formschlüssige Lötverbindung mit der Leiterplatte, die bei korrekter Ausführung eine ebenso robuste und zuverlässige mechanische sowie elektrische Verbindung bietet wie bei bedrahteten Bauteilen, oft sogar überlegen durch bessere Wärmeableitung.
Welchen Temperaturbereich deckt dieser Widerstand ab?
Der RND 155MM204 BV ist für einen Betriebstemperaturbereich von -55 °C bis +155 °C ausgelegt. Dies ermöglicht den zuverlässigen Einsatz in einer Vielzahl von Umgebungsbedingungen, von kalten Umgebungen bis hin zu leicht erhöhten Betriebstemperaturen.
