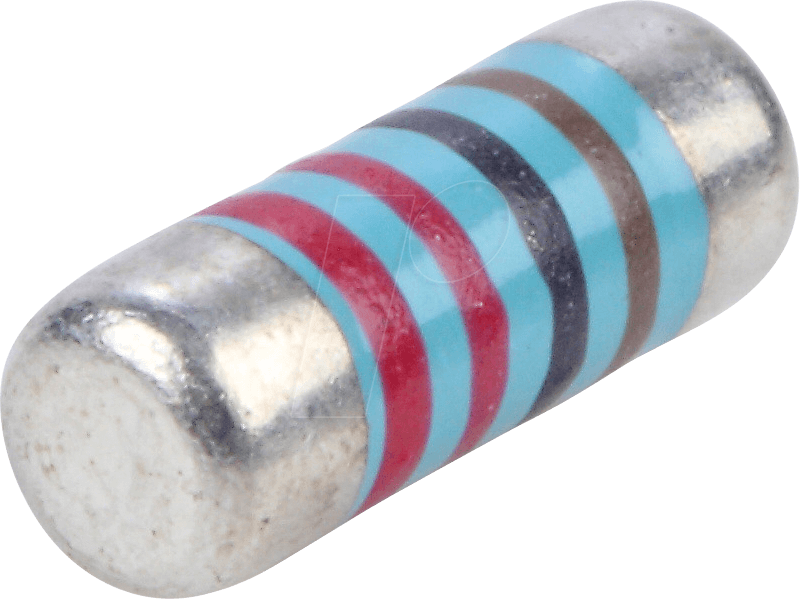

Hochpräziser RND 155MM204 BF – MELF Widerstand für anspruchsvolle Elektronikanwendungen
Der RND 155MM204 BF – MELF Widerstand mit 3,3 kOhm und einer Toleranz von 1% ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen. Er bewältigt zuverlässig typische Herausforderungen wie thermische Belastungen und Schwankungen, indem er konsistente Leistung in anspruchsvollen Umgebungen gewährleistet.
Die Vorteile des RND 155MM204 BF – MELF Widerstands
MELF-Widerstände (Metal Electrode Leadless Face) repräsentieren eine Weiterentwicklung gegenüber bedrahteten Bauteilen und bieten signifikante Vorteile in Bezug auf Handhabung, thermisches Verhalten und Zuverlässigkeit. Der RND 155MM204 BF – MELF Widerstand nutzt diese fortschrittliche Technologie, um eine überlegene Leistung zu erzielen.
- Hohe Präzision und Stabilität: Die 1%ige Toleranz gewährleistet eine äußerst genaue Widerstandsfunktion, die für präzise Messschaltungen, Filteranwendungen und Spannungsregler unerlässlich ist.
- Exzellentes thermisches Verhalten: Durch die robuste Bauweise und die zylindrische Form werden Wärme effektiv abgeleitet. Dies minimiert Temperaturdrift und ermöglicht den Betrieb bei Nennleistung ohne signifikanten Leistungsabfall.
- Verbesserte mechanische Robustheit: Im Gegensatz zu gewickelten oder bedrahteten Widerständen sind MELF-Bauteile unempfindlicher gegenüber mechanischen Belastungen und Vibrationen, was zu einer längeren Lebensdauer in anspruchsvollen Umgebungen führt.
- Automatisierungskompatibilität: Die melf-Form ermöglicht eine einfache und präzise Bestückung auf Leiterplatten mittels automatisierter SMD-Bestückungsmaschinen, was die Produktionskosten senkt und die Reproduzierbarkeit erhöht.
- Geringe Induktivität und Kapazität: Die Konstruktion minimiert parasitäre Induktivitäten und Kapazitäten, was sie ideal für Hochfrequenzanwendungen und schnelle Schaltungen macht, bei denen solche Effekte zu Leistungseinbußen führen können.
- Zuverlässigkeit unter extremen Bedingungen: Der keramische Kern und die metallische Widerstandsschicht sind gut gegen Umwelteinflüsse wie Feuchtigkeit und Korrosion geschützt, was eine langfristige Zuverlässigkeit auch unter widrigen Bedingungen sicherstellt.
Anwendungsgebiete und technische Spezifikationen
Der RND 155MM204 BF – MELF Widerstand ist aufgrund seiner präzisen Werte und robusten Konstruktion für eine Vielzahl von Anwendungen prädestiniert. Seine 250 mW Nennleistung deckt einen breiten Bereich typischer Schaltungsanforderungen ab.
Seine Einsatzmöglichkeiten umfassen unter anderem:
- Präzisionsstromquellen und Spannungsregler
- Filterkreise in Audio- und Messtechnik
- Signalverarbeitung in Kommunikationssystemen
- Überwachungsschaltungen in industriellen Automatisierungssystemen
- Entkopplungs- und Abschlusswiderstände in Datenbussystemen
- Netzwerktechnik und Leistungselektronik
| Spezifikation | Wert / Beschreibung |
|---|---|
| Artikelnummer | RND 155MM204 BF |
| Widerstandstyp | MELF (Metal Electrode Leadless Face) |
| Bauform | 0204 (entspricht 1/8 Watt, aber hier für MELF-Größen typisch) |
| Widerstandswert | 3,3 kOhm |
| Toleranz | ± 1% |
| Nennleistung | 250 mW (0,25 W) |
| Temperaturkoeffizient | Typischerweise < 100 ppm/K für hochwertige MELF-Widerstände, sorgt für geringe Wertänderung bei Temperaturschwankungen. |
| Isolationsmaterial | Keramik (Hochwertiges, nichtleitendes Substrat) |
| Beschichtung | Schützende Lack- oder Harzschicht, beständig gegen Umwelteinflüsse. |
| Betriebstemperaturbereich | Breit, typischerweise -55°C bis +155°C, abhängig von der genauen Ausführung und Nennleistung. |
| Lötbarkeit | Sehr gut, geeignet für gängige Lötverfahren wie Wellenlöten und Reflow-Löten. |
| Anwendungsbereiche | HF-Technik, Präzisionsschaltungen, Industrie- und Automatisierungstechnik, Telekommunikation. |
Tiefergehende Betrachtung: MELF-Technologie und ihre Vorteile
Die MELF-Bauform, auf der der RND 155MM204 BF basiert, unterscheidet sich grundlegend von herkömmlichen Durchsteckwiderständen (THT) und auch von vielen SMD-Widerständen. Statt einer flachen Keramikplatte mit angeschweißten Anschlüssen (wie bei Thick-Film-SMD-Widerständen) verwendet die MELF-Bauform einen zylindrischen Keramikkörper. Auf diesen Keramikkörper wird eine metallische Widerstandsschicht aufgebracht. An den beiden Enden des Zylinders werden dann Metallkappen angelötet, die als Anschlusskontakte dienen. Diese Konstruktion bietet mehrere entscheidende Vorteile:
1. Mechanische Stabilität und Belastbarkeit
Der zylindrische Keramikkörper bietet eine inhärente mechanische Festigkeit. Im Gegensatz zu dünnen Leiterbahnen auf SMD-Widerständen, die bei mechanischer Beanspruchung brechen können, ist der MELF-Widerstand widerstandsfähiger gegen Biegen und Verdrehen der Leiterplatte. Die Metallkontakte sind fest mit dem Keramikkörper verbunden, was die Langlebigkeit in Umgebungen mit Vibrationen oder häufiger Handhabung erhöht. Dies ist besonders relevant in robusten Industrieanwendungen oder in tragbaren Geräten.
2. Thermisches Management
Die zylindrische Form mit den an den Stirnseiten angebrachten Metallkappen ermöglicht eine effiziente Wärmeabfuhr entlang der gesamten Widerstandsoberfläche. Die Wärme wird vom Kern über die Widerstandsschicht und die Metallkappen an die Umgebungsluft oder die Leiterplatte abgeleitet. Dies führt zu einer gleichmäßigeren Temperaturverteilung innerhalb des Bauteils und einer geringeren Anfälligkeit für „Hot Spots“, die die Lebensdauer verkürzen können. Die Nennleistung von 250 mW kann so unter stabilen Bedingungen zuverlässig erbracht werden.
3. Elektrische Eigenschaften bei hohen Frequenzen
Die Konstruktion von MELF-Widerständen minimiert parasitäre Effekte wie Induktivität und Kapazität. Herkömmliche SMD-Widerstände weisen aufgrund ihrer rechteckigen Form und der Lötanschlüsse oft höhere parasitäre Induktivitäten auf. Die MELF-Bauform mit den direkt auf den zylindrischen Körper aufgebrachten Kontakten reduziert diese Effekte erheblich. Dies macht den RND 155MM204 BF zu einer ausgezeichneten Wahl für Hochfrequenzschaltungen, Filter und Schwingkreise, wo solche parasitischen Elemente die Signalintegrität beeinträchtigen könnten.
4. Präzision und Langzeitstabilität
Die metallische Widerstandsschicht auf dem Keramikkern ermöglicht die Herstellung von Widerständen mit sehr engen Toleranzen, wie der 1%igen Toleranz des RND 155MM204 BF. Darüber hinaus sind MELF-Widerstände für ihre ausgezeichnete Langzeitstabilität bekannt. Sie zeigen geringe Veränderungen des Widerstandswertes über die Zeit und über einen weiten Temperaturbereich. Dies ist auf die chemische Stabilität der Metallschicht und die geringe thermische Ausdehnung des Keramikkerns zurückzuführen. Für kritische Schaltungen, bei denen die genauen Werte über Jahre hinweg erhalten bleiben müssen, ist dies ein entscheidender Vorteil.
Technische Überlegenheit gegenüber Standardlösungen
Während Standard-Kohleschicht- oder Metallfilm-SMD-Widerstände für viele alltägliche Anwendungen ausreichen, stößt ihre Leistungsgrenze schnell dort an, wo Präzision, thermische Stabilität und Robustheit gefordert sind. Der RND 155MM204 BF – MELF Widerstand übertrifft diese Standardlösungen durch seine fundamentale Konstruktion. Die Fähigkeit, präzise Werte konstant zu halten, auch wenn sich die Betriebstemperatur ändert oder die Schaltung mechanischen Belastungen ausgesetzt ist, macht ihn zur überlegenen Wahl für professionelle und anspruchsvolle Elektronikprojekte.
FAQ – Häufig gestellte Fragen zu RND 155MM204 BF – MELF Widerstand, 0204, 3,3 kOhm, 250 mW, 1%
Was bedeutet die Bauform 0204 bei MELF-Widerständen?
Die Bezeichnung 0204 bei MELF-Widerständen bezieht sich auf die physischen Abmessungen des Bauteils, ähnlich der imperialen Größenbezeichnung für SMD-Widerstände. Typischerweise entspricht dies einer Länge von etwa 3,6 mm und einem Durchmesser von 1,6 mm. Es ist wichtig zu beachten, dass die angegebene Nennleistung von 250 mW (0,25 W) hier für die MELF-Bauform gilt und nicht direkt mit der Nennleistung anderer Bauformen verglichen werden sollte, da MELF-Widerstände oft eine bessere thermische Performance aufweisen.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, der RND 155MM204 BF – MELF Widerstand ist aufgrund seiner geringen parasitären Induktivität und Kapazität sehr gut für Hochfrequenzanwendungen geeignet. Die MELF-Bauform minimiert störende Effekte, die bei herkömmlichen SMD-Widerständen auftreten können, und gewährleistet eine saubere Signalübertragung.
Welche Vorteile bietet die 1%ige Toleranz?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils nur um maximal 1% vom deklarierten Wert (3,3 kOhm) abweichen darf. Dies ist entscheidend für Schaltungen, die eine hohe Genauigkeit erfordern, wie z.B. Präzisionsmessgeräte, Filter mit scharfen Grenzfrequenzen oder stabilisierte Stromversorgungen, bei denen selbst geringe Abweichungen die Leistung beeinträchtigen können.
Kann der Widerstand bei erhöhten Temperaturen betrieben werden?
Ja, MELF-Widerstände wie der RND 155MM204 BF sind für ihren guten thermischen Verhalten bekannt. Sie können innerhalb eines breiten Betriebstemperaturbereichs arbeiten, typischerweise von -55°C bis +155°C. Die Nennleistung von 250 mW gilt für eine bestimmte Umgebungstemperatur (oft 70°C). Bei höheren Umgebungstemperaturen muss die Leistung entsprechend reduziert werden, um eine Überlastung zu vermeiden.
Wie unterscheidet sich ein MELF-Widerstand von einem SMD-Widerstand?
Der Hauptunterschied liegt in der Bauform und der Art der Anschlüsse. MELF-Widerstände verwenden einen zylindrischen Keramikkern mit Metallkappen an den Enden als Anschlüsse. SMD-Widerstände hingegen basieren oft auf einer rechteckigen Keramikbasis mit Metallanschlüssen auf den Längsseiten. Diese strukturellen Unterschiede führen zu besseren thermischen und Hochfrequenzeigenschaften bei MELF-Widerständen.
Ist dieser Widerstand fürAutomatenbestückung geeignet?
Ja, die zylindrische Form und die standardisierten Abmessungen der MELF-Bauform sind ideal für die automatisierte Bestückung auf Leiterplatten mittels Pick-and-Place-Maschinen und Reflow-Lötsystemen. Dies macht sie zu einer effizienten Wahl für die industrielle Fertigung.
