Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte

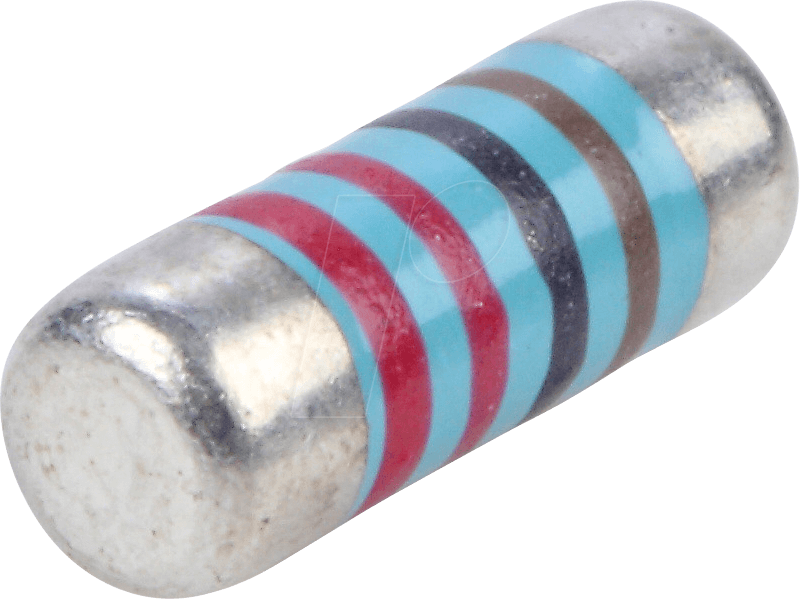

Der RND 155MM204 AX – ein MELF Widerstand der Baugröße 0204 mit 2,2 Ohm Nennwiderstand, einer Leistung von 250 mW und einer Toleranz von 1% – ist die ultimative Lösung für Ingenieure, Entwickler und Maker, die in ihren Schaltungen höchste Präzision und unerschütterliche Stabilität benötigen. Dieses Bauteil schließt die Lücke, wo Standard-Schichtwiderstände an ihre Grenzen stoßen und gewährleistet eine verlässliche Performance auch unter widrigen Bedingungen.
Warum der RND 155MM204 AX die überlegene Wahl ist
Im Gegensatz zu herkömmlichen bedrahteten Keramikwiderständen oder älteren Bauformen bietet der MELF (Metal Electrode Face) Widerstand eine signifikant überlegene thermische Belastbarkeit, eine herausragende Lötbarkeit und eine ausgezeichnete Beständigkeit gegen mechanische Belastungen. Die zylindrische Bauform mit metallisierten Endkappen ermöglicht eine einfache und automatisierte Bestückung auf Leiterplatten und minimiert gleichzeitig das Risiko von Biegebeanspruchungen während des Lötprozesses. Die präzise gefertigte Widerstandsschicht und die sorgfältige Kapselung gewährleisten eine außergewöhnlich geringe Drift über Temperatur und Zeit, was den RND 155MM204 AX zur idealen Komponente für kritische Schaltungsdesigns macht, bei denen es auf jedes Milliohm und jede Milliwatt ankommt.
Konstruktion und Materialgüte für maximale Leistung
Die technologische Überlegenheit des RND 155MM204 AX beginnt bei seiner robusten Konstruktion. Die Basis bildet ein hochreiner Keramikkörper, der als Träger für die resistive Schicht dient. Diese Widerstandsschicht besteht aus einer sorgfältig ausgewählten Metalloxid-Legierung, die für ihre Stabilität und ihre genauen elektrischen Eigenschaften bekannt ist. Die Endkappen sind direkt auf die Keramik aufgebracht und metallisiert, was eine ideale Verbindung für den Lötprozess schafft und gleichzeitig für eine effiziente Wärmeableitung sorgt. Diese Bauweise, gepaart mit einer Schutzlackierung, die gegen Umwelteinflüsse wie Feuchtigkeit und Chemikalien resistent ist, macht den RND 155MM204 AX zu einem Baustein von außergewöhnlicher Langlebigkeit und Zuverlässigkeit.
Technische Spezifikationen im Detail
Die präzisen elektrischen Parameter des RND 155MM204 AX sind entscheidend für seine Leistungsfähigkeit in anspruchsvollen Anwendungen:
- Nennwiderstand: 2,2 Ohm – exakt spezifiziert für präzise Strom- und Spannungssteuerung.
- Belastbarkeit: 250 mW – ausreichend dimensioniert für eine Vielzahl von Signalverarbeitungs- und Leistungsanwendungen, ohne thermische Überlastung zu befürchten.
- Toleranz: 1% – garantiert eine hohe Genauigkeit, die für die Stabilität und Funktionalität empfindlicher Schaltungen unerlässlich ist.
- Baugröße: 0204 (entspricht ca. 6,3 mm Länge und 2,4 mm Durchmesser) – bietet eine optimale Balance zwischen Bauraum und thermischer Kapazität.
- Temperaturkoeffizient: Typischerweise im Bereich von ±50 ppm/°C bis ±200 ppm/°C (abhängig von der spezifischen Ausführung und dem Material der Widerstandsschicht), was eine geringe Abhängigkeit von Temperaturschwankungen bedeutet.
- Max. Betriebsspannung: 250 V – vielseitig einsetzbar in einer breiten Palette von Schaltungsdesigns.
- Isolationswiderstand: > 1 GΩ – gewährleistet eine hohe elektrische Sicherheit und verhindert Kriechströme.
Vorteile im Überblick
Die bewusste Entscheidung für den RND 155MM204 AX bringt Ihnen entscheidende Wettbewerbsvorteile:
- Höchste Präzision: Die 1% Toleranz gewährleistet, dass Ihre Schaltungen exakt nach Designvorgabe funktionieren.
- Zuverlässige Leistungsaufnahme: Die 250 mW Nennleistung bietet ausreichende Reserven für stabile Operationen.
- Kompakte Bauform: Die MELF 0204-Baugröße ermöglicht ein platzsparendes Layout auf Leiterplatten.
- Hervorragende Lötbarkeit: Die metallisierten Endkappen erleichtern die automatisierte und manuelle Bestückung und sorgen für robuste Lötstellen.
- Mechanische Stabilität: Die zylindrische Bauweise ist weniger anfällig für mechanische Beschädigungen während Handhabung und Montage.
- Geringe thermische Drift: Konstante elektrische Eigenschaften über einen breiten Temperaturbereich hinweg.
- Hohe Betriebssicherheit: Robust gegen Feuchtigkeit, Staub und diverse Chemikalien durch die schützende Vergussmasse.
- Universelle Einsetzbarkeit: Ideal für Präzisionsmessgeräte, Audio- und Videotechnik, Netzteil- und Ladegerät-Designs sowie industrielle Steuerungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | MELF Widerstand |
| Hersteller-Modellnummer | 155MM204 AX |
| Baugröße | 0204 |
| Nennwiderstand | 2,2 Ohm |
| Nennbelastbarkeit | 250 mW |
| Toleranz | 1% |
| Widerstandsmaterial | Metalloxid-Legierung (spezifische Zusammensetzung optimiert für Stabilität und Präzision) |
| Kapselung | Schutzlackierung (typischerweise Epoxidharz oder ähnliches Polymer, resistent gegen Umwelteinflüsse) |
| Lötbarkeit | Hervorragend durch direkt metallisierte Endkappen, geeignet für Wellen- und Reflow-Lötverfahren. |
| Anwendungsgebiete | Präzisionsschaltungen, Audio-/Videogeräte, Messtechnik, Stromversorgungen, Schaltungsdesign mit hohen Anforderungen an Stabilität und Genauigkeit. |
| Temperaturbereich (Betrieb) | Typischerweise -55 °C bis +125 °C oder +155 °C, je nach spezifischer Bauart und Spezifikation. |
| Temperaturkoeffizient | Sehr gering, typisch im Bereich von ±50 ppm/°C bis ±200 ppm/°C für optimale Schaltungsstabilität. |
Einsatzbereiche: Wo Präzision entscheidend ist
Der RND 155MM204 AX MELF Widerstand ist aufgrund seiner herausragenden Eigenschaften die erste Wahl für eine Vielzahl von anspruchsvollen elektronischen Anwendungen. In der professionellen Audio- und Videotechnik, wo Signalintegrität und geringes Rauschen oberste Priorität haben, sorgt dieser Widerstand für eine exakte Pegelregelung und Signalfilterung. In Messgeräten und Prüfvorrichtungen garantiert die präzise Widerstandsdefinition und geringe Drift eine hohe Messgenauigkeit, die für verlässliche Ergebnisse unerlässlich ist. Auch in modernen Schaltnetzteilen und Ladegeräten spielt der RND 155MM204 AX seine Stärken aus, indem er für eine stabile Spannungsregelung und effiziente Energieumwandlung sorgt. Darüber hinaus ist er die ideale Komponente für Entwicklungsboards und Prototypen, bei denen die Performance und Zuverlässigkeit von Anfang an gewährleistet sein muss.
FAQ – Häufig gestellte Fragen zu RND 155MM204 AX – MELF Widerstand, 0204, 2,2 Ohm, 250 mW, 1%
Was bedeutet die Baugröße 0204 bei MELF Widerständen?
Die Baugröße 0204 ist eine standardisierte Bezeichnung für die physikalischen Abmessungen eines Bauteils. Bei MELF Widerständen dieser Größe liegen die typischen Abmessungen bei etwa 6,3 mm Länge und einem Durchmesser von 2,4 mm. Diese Größe bietet eine gute Balance zwischen der Fähigkeit, eine moderate Leistung zu dissipieren, und der Möglichkeit, sie auch auf kompakten Leiterplatten zu verbauen.
Welche Vorteile bietet die MELF-Technologie gegenüber herkömmlichen bedrahteten Widerständen?
MELF Widerstände zeichnen sich durch ihre zylindrische Bauform mit metallisierten Endkappen aus. Dies ermöglicht eine höhere thermische Belastbarkeit im Vergleich zu vielen bedrahteten Widerständen gleicher Größe, eine verbesserte Lötbarkeit und Beständigkeit gegen mechanische Belastungen wie Biegekräfte während des Lötprozesses. Die präzise gefertigte Widerstandsschicht sorgt zudem oft für eine höhere Genauigkeit und Stabilität über die Zeit und Temperatur.
Ist die 1% Toleranz für alle Elektronikanwendungen ausreichend?
Eine Toleranz von 1% ist für eine sehr breite Palette von Elektronikanwendungen absolut ausreichend und stellt einen hohen Standard für viele Schaltungen dar, einschließlich präziser Signalpfade, Stromversorgungen und Filter. Für extrem kritische Anwendungen, die noch höhere Genauigkeitsanforderungen haben, sind spezifische Widerstände mit engeren Toleranzen (z.B. 0,5% oder 0,1%) verfügbar. Für die meisten professionellen und Hobby-Anwendungsfälle bietet die 1% Toleranz des RND 155MM204 AX jedoch eine hervorragende Kombination aus Präzision und Kosteneffizienz.
Wie beeinflusst die Nennbelastbarkeit von 250 mW die Auswahl für mein Projekt?
Die Nennbelastbarkeit von 250 mW gibt die maximale Leistung an, die der Widerstand dauerhaft und ohne Beschädigung in einer bestimmten Umgebung (oft unter Standard-Testbedingungen) umsetzen kann. Bei der Auswahl für Ihr Projekt sollten Sie sicherstellen, dass die tatsächliche Leistung, die der Widerstand im Betrieb aufnimmt, deutlich unterhalb dieser 250 mW liegt, um eine ausreichende Sicherheitsmarge zu gewährleisten und die Lebensdauer des Bauteils zu maximieren. Für Anwendungen, bei denen höhere Leistungen auftreten könnten, sind stärkere Widerstände erforderlich.
Kann der RND 155MM204 AX auch in Umgebungen mit erhöhter Temperatur eingesetzt werden?
Ja, MELF Widerstände wie der RND 155MM204 AX sind für ihre gute thermische Beständigkeit bekannt. Der typische Betriebstemperaturbereich liegt oft bei -55 °C bis +125 °C oder +155 °C. Dies macht sie für eine Vielzahl von Umgebungen geeignet, in denen Temperaturschwankungen auftreten. Es ist jedoch immer ratsam, die spezifischen Datenblätter des Herstellers für den exakten Temperaturbereich und die Derating-Kurven zu konsultieren, um sicherzustellen, dass die gewählte Komponente den Betriebsbedingungen Ihres Projekts standhält.
Welche Rolle spielt der Temperaturkoeffizient (TC) bei diesem Widerstand?
Der Temperaturkoeffizient (TC) gibt an, wie stark sich der Widerstandswert des Bauteils pro Grad Celsius Temperaturänderung ändert. Ein niedriger TC, wie er bei Präzisionswiderständen wie dem RND 155MM204 AX angestrebt wird (typischerweise im Bereich von ±50 ppm/°C bis ±200 ppm/°C), bedeutet, dass der Widerstandswert auch bei Temperaturschwankungen sehr stabil bleibt. Dies ist entscheidend für Schaltungen, bei denen die Genauigkeit der elektrischen Parameter konstant bleiben muss, z.B. in Messgeräten oder präzisen Zeitgebern.
Ist dieser Widerstand für automatisierte Bestückungslinien geeignet?
Ja, MELF Widerstände sind speziell für die automatisierte Bestückung konzipiert. Ihre zylindrische Form und die flachen, metallisierten Endkappen ermöglichen eine einfache und präzise Handhabung durch Pick-and-Place-Maschinen. Sie sind für gängige Lötverfahren wie Wellenlöten und Reflow-Löten optimiert, was sie zu einer effizienten Wahl für industrielle Fertigungsprozesse macht.
