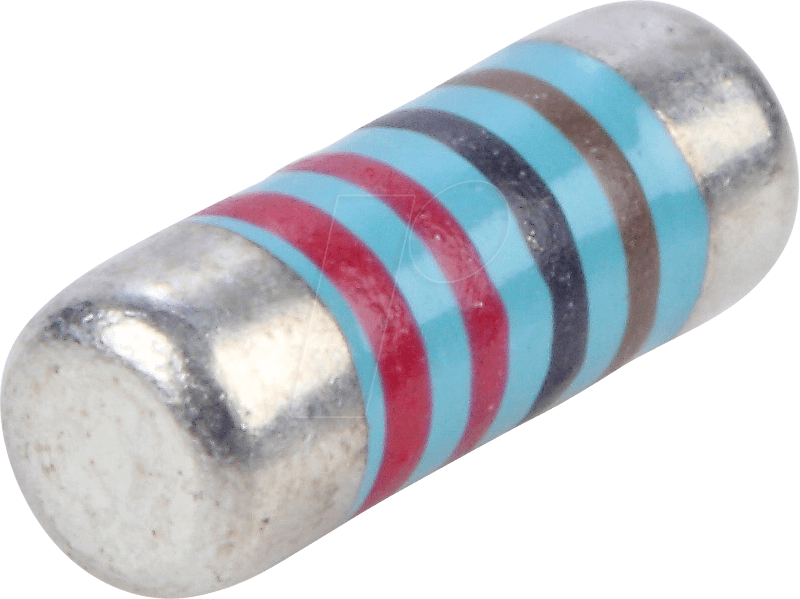

Präzision und Zuverlässigkeit für Ihre anspruchsvollen Elektronikprojekte: RND 155MM204 AT – MELF Widerstand
Sie suchen nach einem elektronischen Bauteil, das höchste Präzision und herausragende Zuverlässigkeit in Ihren Schaltungen garantiert? Der RND 155MM204 AT – MELF Widerstand mit 0204 Bauform, 2,2 kOhm Nennwiderstand, 250 mW Belastbarkeit und einer Toleranz von 1% ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die auf kompromisslose Leistung angewiesen sind. Dieses Bauteil löst das Problem von Schwankungen in der Stromstärke und Spannung durch exakte Widerstandsdefinition, was für die Stabilität und Funktionalität komplexer elektronischer Systeme unerlässlich ist.
Warum der RND 155MM204 AT die überlegene Wahl ist
Im Vergleich zu herkömmlichen bedrahteten Widerständen bietet der RND 155MM204 AT entscheidende Vorteile. Seine MELF-Bauform (Metal Electrode Leadless Face) ermöglicht eine robustere Integration in Schaltungsdesigns, verbessert die thermische Ableitung und minimiert mechanischen Stress an den Lötstellen. Die präzise gefertigte Widerstandsschicht aus Metalloxid-Pulver (oft eine Kombination aus Metall und Oxid) gewährleistet eine bemerkenswerte Langzeitstabilität und geringe thermische Drift, selbst unter anspruchsvollen Betriebsbedingungen. Dies macht ihn zur überlegenen Wahl, wenn es auf exakte Signalverarbeitung, stabile Spannungsregelung und langlebige Performance ankommt.
Konstruktion und Vorteile für Ihre Anwendung
Die Konstruktion des RND 155MM204 AT ist auf maximale Leistung und Langlebigkeit ausgelegt. Der Kern besteht aus einem Keramikkörper, auf dem eine präzise Widerstandsschicht aufgebracht wird. Diese Schicht, typischerweise aus Metalloxid-Gemischen gefertigt, ist für ihre Stabilität und geringe Temperaturempfindlichkeit bekannt. Die metallischen Elektroden an den Stirnseiten sorgen für eine zuverlässige Verbindung und eine gute Wärmeabfuhr. Die schützende Verkapselung schützt vor Umwelteinflüssen und mechanischer Beschädigung.
- Hohe Präzision: Eine Toleranz von 1% gewährleistet exakte Widerstandswerte und minimiert Abweichungen, die die Leistung Ihrer Schaltung beeinträchtigen könnten.
- Stabile Leistung: Die Metalloxid-Technologie bietet exzellente Langzeitstabilität und geringe thermische Drift, selbst bei Temperaturschwankungen.
- Robustheit und Langlebigkeit: Die MELF-Bauform ist mechanisch stabiler und weniger anfällig für Beschädigungen als bedrahtete Widerstände.
- Optimale Wärmeableitung: Die Bauform und das verwendete Material fördern eine effiziente Wärmeabfuhr, was Überhitzung vorbeugt und die Lebensdauer erhöht.
- Kompaktes Design: Die Bauform 0204 bietet eine platzsparende Lösung für dicht bestückte Leiterplatten.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Anwendungen, von der Signalverarbeitung bis hin zur Stromkreisbegrenzung.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Produkttyp | MELF Widerstand |
| Hersteller | RND |
| Modell | 155MM204 AT |
| Bauform (Größe) | 0204 |
| Nennwiderstand | 2,2 kOhm (2200 Ohm) |
| Toleranz | 1% |
| Belastbarkeit (Dauerleistung) | 250 mW |
| Material der Widerstandsschicht | Metalloxid (typischerweise eine Keramikbasis mit Metalloxid-Aufdampfung) |
| Anschlussart | Oberflächenmontage (SMD, durch spezielle Anschlussflächen) |
| Temperaturkoeffizient (TCR) | Typischerweise sehr gering (< 100 ppm/°C für Metalloxid-Widerstände, genauer Wert kann je nach exakter Ausführung variieren) |
| Betriebstemperaturbereich | Erweitert, z.B. -55°C bis +155°C (abhängig von der Kühlung und Belastung) |
| Isolationsspannung | Hoch, ausreichend für die vorgesehene Anwendung. |
| Anwendungsbereiche | Präzisionsschaltungen, Signalverarbeitung, Filter, Spannungsstabilisierung, Stromkreisbegrenzung in industriellen und Verbrauchergeräten. |
Detaillierte Analyse des Widerstandsmaterials und der Bauform
Der RND 155MM204 AT repräsentiert die Spitze der modernen Widerstandstechnologie, insbesondere durch die Wahl des Metalloxid-Materials für seine Widerstandsschicht. Diese Schicht wird durch einen präzisen Aufdampfungs- oder Sputterprozess auf einen hochwertigen Keramikkörper aufgebracht. Die genaue Zusammensetzung des Metalloxids kann je nach Hersteller und spezifischer Produktlinie variieren, umfasst jedoch typischerweise eine Mischung aus Metallen und deren Oxiden. Diese Zusammensetzung verleiht dem Widerstand seine charakteristischen Eigenschaften: eine lineare Strom-Spannungs-Charakteristik, eine außergewöhnlich gute Langzeitstabilität und einen niedrigen Temperaturkoeffizienten. Letzterer ist entscheidend für Anwendungen, bei denen die Temperatur des Bauteils über den Betrieb des Gerätes schwankt; ein niedriger TCR stellt sicher, dass der Widerstandswert annähernd konstant bleibt.
Die MELF-Bauform (Metal Electrode Leadless Face) unterscheidet diesen Widerstand signifikant von herkömmlichen bedrahteten oder SMD-Chip-Widerständen. Anstelle von Anschlussdrähten oder Lötpads an den Seiten verfügt ein MELF-Widerstand über metallisierte Stirnflächen, die direkt auf die Leiterplatte gelötet werden. Dies bietet mehrere Vorteile: Die Wärmeableitung erfolgt direkter über die Lötstelle in die Leiterplatte und das gesamte Bauteil, was zu einer effizienteren Kühlung führt. Zudem ist die mechanische Stabilität der Verbindung erhöht, da keine Drähte brechen können. Die robuste Verkapselung schützt die empfindliche Widerstandsschicht und sorgt für eine hohe Zuverlässigkeit auch in Umgebungen mit Vibrationen oder Stoßbelastungen.
Integration in komplexe Schaltungstopologien
Die Nennwiderstand von 2,2 kOhm in Verbindung mit einer Belastbarkeit von 250 mW und einer engen Toleranz von 1% macht den RND 155MM204 AT zu einem vielseitigen Bauteil für eine Vielzahl von Schaltungsdesigns. In analogen Schaltungen kann er zur präzisen Einstellung von Verstärkungspunkten, zur Filterung von Frequenzbereichen oder zur stabilen Referenzspannungserzeugung eingesetzt werden. In digitalen Schaltungen ist seine Rolle oft die Begrenzung von Stromflüssen, die Bereitstellung von Lastwiderständen für Logikgatter oder als Teil von Zeitgebern.
Die 1%-Toleranz ist besonders kritisch für Präzisionsinstrumentierung und Messtechnik, wo kleinste Abweichungen die Genauigkeit von Messungen drastisch beeinträchtigen können. Die 250 mW Belastbarkeit ist ein guter Richtwert für viele Standardanwendungen, bei denen die thermische Belastung beherrschbar bleibt. Für Applikationen mit höherer Leistung oder kritischer Wärmeentwicklung ist jedoch eine sorgfältige Auslegung der Kühlung und gegebenenfalls die Verwendung mehrerer Widerstände parallel oder in Serie zur Lastverteilung notwendig.
Bei der Auswahl des richtigen Widerstands ist es essenziell, nicht nur den Nennwert und die Toleranz zu betrachten, sondern auch die Umgebungsbedingungen und die dynamische Last auf das Bauteil. Der RND 155MM204 AT glänzt hier durch seine Robustheit, die auch unter wechselnden Bedingungen eine konsistente Performance sicherstellt. Dies reduziert das Risiko von Bauteilversagen und erhöht die Gesamtzuverlässigkeit des elektronischen Systems.
FAQ – Häufig gestellte Fragen zu RND 155MM204 AT – MELF Widerstand, 0204, 2,2 kOhm, 250 mW, 1%
Was bedeutet die MELF-Bauform bei diesem Widerstand?
MELF steht für Metal Electrode Leadless Face. Es beschreibt eine zylindrische Bauform mit metallisierten Stirnflächen, die direkt auf die Leiterplatte gelötet werden. Dies ermöglicht eine robustere Montage und eine bessere Wärmeableitung im Vergleich zu herkömmlichen bedrahteten Widerständen.
Ist der RND 155MM204 AT für Hochfrequenzanwendungen geeignet?
Ja, MELF-Widerstände, insbesondere solche mit Metalloxid-Schicht, weisen oft gute Hochfrequenzeigenschaften auf. Die Abwesenheit von störenden Induktivitäten und Kapazitäten, die bei bedrahteten Bauteilen auftreten können, macht sie zu einer guten Wahl für viele HF-Schaltungen. Eine detaillierte Analyse der Parasiten ist jedoch für extrem kritische Anwendungen ratsam.
Welche Vorteile bietet die 1% Toleranz im Vergleich zu 5%?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils nur um maximal 1% vom angegebenen Nennwert abweicht. Dies ist entscheidend für Präzisionsschaltungen, wo geringste Abweichungen die Genauigkeit und Stabilität des Systems beeinflussen würden. Für einfache Stromkreisbegrenzungen mag eine 5% Toleranz ausreichend sein, für Signalverarbeitung und Messtechnik ist 1% oft zwingend erforderlich.
Wie wird die Belastbarkeit von 250 mW berechnet bzw. erreicht?
Die Belastbarkeit von 250 mW gibt die maximale Leistung an, die der Widerstand dauerhaft verarbeiten kann, ohne Schaden zu nehmen. Diese Leistung wird in Wärme umgewandelt. Die Einhaltung dieser Grenze hängt von der Umgebungstemperatur, der Kühlung durch die Leiterplatte und eventuellen Luftströmungen ab. Bei Überschreitung der Belastbarkeit erwärmt sich der Widerstand über seine Grenztemperatur, was zu einer permanenten Widerstandsänderung oder zum Ausfall führen kann.
Kann der RND 155MM204 AT in feuchten Umgebungen eingesetzt werden?
Die Verkapselung des MELF-Widerstands bietet einen gewissen Schutz vor Feuchtigkeit. Für den Einsatz in extremen Feuchtigkeitsbedingungen oder in direkter Kontaktmit Wasser sind jedoch zusätzliche Schutzmaßnahmen wie spezielle Beschichtungen oder Gehäuse unerlässlich. Die standardmäßige Verkapselung ist auf typische industrielle und Elektronik-Umgebungen ausgelegt.
Was bedeutet „0204“ bei der Bauform?
„0204“ ist eine Größenbezeichnung für MELF-Widerstände. Diese Bezeichnung gibt die physischen Abmessungen des Bauteils an. Sie bezieht sich auf die Länge und den Durchmesser in Zoll, wobei „02“ für die Länge und „04“ für den Durchmesser steht. Diese Information ist wichtig für die Auswahl des richtigen Bauteils für eine spezifische Leiterplattengröße und Bestückung.
Wie unterscheidet sich die Langzeitstabilität von Metalloxid-Widerständen von anderen Typen?
Metalloxid-Widerstände, wie sie im RND 155MM204 AT verwendet werden, zeichnen sich durch eine ausgezeichnete Langzeitstabilität aus. Im Vergleich zu einigen anderen Technologien wie Kohleschichtwiderständen, die anfälliger für Alterung und Umwelteinflüsse sind, bieten Metalloxid-Widerstände über viele Jahre hinweg einen sehr konstanten Widerstandswert. Dies macht sie ideal für Anwendungen, bei denen Zuverlässigkeit über die gesamte Lebensdauer des Geräts entscheidend ist.
