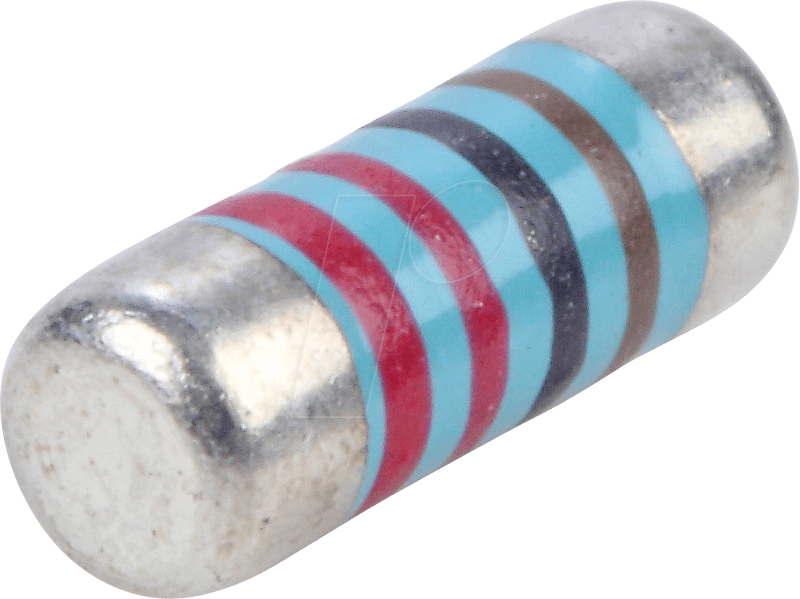

Hochpräziser MELF-Widerstand für anspruchsvolle Elektronikanwendungen
Der RND 155MM204 AD – MELF Widerstand, 0204, 12 kOhm, 250 mW, 1% ist die ideale Lösung für Ingenieure und Entwickler, die höchste Präzision und Zuverlässigkeit in ihren Schaltungen benötigen. Speziell entwickelt für anspruchsvolle Anwendungen, wo Toleranzen im Mikrobereich und stabile Leistung entscheidend sind, eliminiert dieser MELF-Widerstand die Schwachstellen traditioneller bedrahteter Widerstände und bietet eine überlegene Alternative für kritische Designs.
Überragende Leistung und Stabilität: Die Vorteile des RND 155MM204 AD
Im Gegensatz zu herkömmlichen bedrahteten Widerständen, die anfällig für thermische Effekte und mechanische Belastungen sein können, zeichnet sich der RND 155MM204 AD durch seine zylindrische Bauform und seine metalloxid-dünnschicht Technologie aus. Diese Konstruktion gewährleistet nicht nur eine exzellente thermische Entkopplung und reduziert so Drift, sondern ermöglicht auch eine höhere Packungsdichte auf der Leiterplatte. Die präzise 1%-Toleranz sichert reproduzierbare Schaltungsergebnisse und minimiert unerwünschte Abweichungen im Systemverhalten.
Kernvorteile im Überblick
- Höchste Präzision: Mit einer garantierten Toleranz von 1% liefert der RND 155MM204 AD exakt den spezifizierten Widerstandswert, was für Schaltungen, bei denen jedes Milliohm zählt, unerlässlich ist.
- Hervorragende thermische Stabilität: Die MELF-Bauweise minimiert thermische Drift und sorgt für eine konstante Performance über einen breiten Temperaturbereich.
- Hohe Belastbarkeit: Mit einer Dauerbelastbarkeit von 250 mW ist dieser Widerstand für eine Vielzahl von Leistungsanforderungen geeignet, ohne an Präzision einzubüßen.
- Kompakte Bauform: Die zylindrische Form des 0204-Gehäuses ermöglicht eine effiziente Platzierung auf Leiterplatten und unterstützt kompakte Schaltungsdesigns.
- Robustheit und Langlebigkeit: Die robuste Konstruktion widersteht mechanischen Belastungen und Umwelteinflüssen, was eine lange Lebensdauer und zuverlässigen Betrieb gewährleistet.
- Vielseitige Anwendung: Geeignet für eine breite Palette von elektronischen Schaltungen, von Präzisionsmessgeräten bis hin zu anspruchsvollen Audio- und Videosystemen.
Technologische Überlegenheit der MELF-Technologie
Die MELF-Technologie (Metal Electrode Leadless Face) steht für eine fortschrittliche Methode der Widerstandsherstellung. Ein keramischer Kern wird mit einer präzisen Metallschicht bedampft oder anderweitig aufgebracht, die anschließend durch Laser-Trimmen auf den exakten Widerstandswert eingestellt wird. Abschließend werden beidseitig metallische Anschlusskappen angebracht, die durch Lötverbindungen eine stabile elektrische und mechanische Anbindung gewährleisten. Diese Konstruktionsweise unterscheidet sich fundamental von bedrahteten Kohleschicht- oder Metallschichtwiderständen, bei denen die Wicklung oder die Materialschicht direkt exponiert ist. Die Kapselung des Widerstandselements in der zylindrischen Form des RND 155MM204 AD schützt es effektiv vor Oxidation, Feuchtigkeit und mechanischer Beschädigung. Dies führt zu einer signifikant verbesserten Langzeitstabilität und geringeren Fehlerquoten, insbesondere unter anspruchsvollen Betriebsbedingungen. Die geringe Induktivität und Kapazität, charakteristisch für MELF-Widerstände, macht sie zudem ideal für Hochfrequenzanwendungen, wo parasitäre Effekte minimiert werden müssen.
Anwendungsgebiete und Einsatzszenarien
Der RND 155MM204 AD ist ein vielseitiger Baustein, der in einer breiten Palette von elektronischen Geräten und Systemen seinen Einsatz findet. Seine präzisen Spezifikationen machen ihn zur bevorzugten Wahl für:
- Präzisionsmess- und Prüftechnik: In Laborgeräten, Oszilloskopen, Multimetern und Kalibratoren, wo genaue Spannungsteiler und Strommessungen unerlässlich sind.
- Audio- und Videotechnik: In High-End-Verstärkern, Mischpulten und Signalverarbeitungseinheiten, um eine unverfälschte Signalintegrität zu gewährleisten.
- Industrielle Steuerungen und Automatisierung: In Regelkreisen, Sensoraufbereitungen und Signalwandlern, wo Robustheit und Zuverlässigkeit gefordert sind.
- Medizintechnik: In diagnostischen Geräten und Überwachungssystemen, bei denen höchste Präzision und Sicherheit oberste Priorität haben.
- Frequenzumrichter und Leistungselektronik: In Schaltungen zur Signalstabilisierung und als Lastwiderstände in bestimmten Konfigurationen.
- Forschung und Entwicklung: Als Standardkomponente in Prototypen und experimentellen Schaltungen, wo reproduzierbare Ergebnisse entscheidend sind.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modellnummer | 155MM204 AD |
| Bauform | MELF (Metal Electrode Leadless Face) |
| Gehäusegröße | 0204 |
| Widerstandswert | 12 kOhm |
| Toleranz | ± 1% |
| Dauerbelastbarkeit | 250 mW |
| Temperaturkoeffizient | Typisch ± 50 ppm/°C (spezifische Werte können je nach Ausführung variieren, aber für Präzisionsanwendungen ist ein niedriger Wert zu erwarten) |
| Max. Betriebsspannung | Die maximale Betriebsspannung hängt von der Dielektrizitätsfestigkeit des Materials ab und liegt üblicherweise deutlich über der Nennleistung, um ausreichende Sicherheitsmargen zu bieten. Eine typische Angabe für diese Leistungsklasse liegt im Bereich von 200V bis 250V. |
| Isolationswiderstand | > 10 GΩ (bei spezifizierten Bedingungen) |
| Betriebstemperaturbereich | -55 °C bis +155 °C (dies ist ein typischer Bereich für MELF-Widerstände dieser Leistungsklasse) |
| Löttemperatur/Zeit | Gemäß IPC/JEDEC J-STD-020 (spezifische Profile sind für eine zuverlässige Lötverbindung entscheidend) |
FAQ – Häufig gestellte Fragen zu RND 155MM204 AD – MELF Widerstand, 0204, 12 kOhm, 250 mW, 1%
Was ist der Hauptvorteil eines MELF-Widerstands im Vergleich zu einem bedrahteten Widerstand?
Der Hauptvorteil eines MELF-Widerstands wie dem RND 155MM204 AD liegt in seiner robusten, zylindrischen Bauweise, die eine exzellente thermische Stabilität und mechanische Belastbarkeit bietet. Im Gegensatz zu bedrahteten Widerständen ist die aktive Widerstandsschicht vollständig gekapselt, was sie vor Umwelteinflüssen schützt und eine geringere thermische Drift sowie eine längere Lebensdauer ermöglicht. Zudem bieten MELF-Widerstände oft eine bessere Performance bei hohen Frequenzen.
Warum ist die 1%-Toleranz bei diesem Widerstand so wichtig?
Eine 1%-Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils um maximal 1% vom Nennwert (hier 12 kOhm) abweichen darf. In präzisen Schaltungen, wie sie in Messgeräten, Audio-Equipment oder medizinischer Technik verwendet werden, sind solche geringen Abweichungen entscheidend, um die Funktionalität und Genauigkeit des Gesamtsystems zu gewährleisten. Eine höhere Toleranz könnte zu Fehlfunktionen, ungenauen Messwerten oder instabilem Verhalten führen.
Welche Art von Schaltungen profitiert besonders von der 250 mW Belastbarkeit?
Die 250 mW Dauerbelastbarkeit ist für viele gängige Signalverarbeitungsschaltungen und kleinere Leistungsteile ausreichend. Sie eignet sich gut für Anwendungen, bei denen der Widerstand als Teil eines Spannungsteilers, in Filterkreisen, als Lastwiderstand für LEDs oder Transistoren oder in Präzisionsstromquellen eingesetzt wird, die keine sehr hohen Verlustleistungen erzeugen.
Ist der RND 155MM204 AD für Surface Mount Technology (SMT) geeignet?
Ja, die MELF-Bauweise ist für Oberflächenmontage optimiert. Obwohl sie eher robust und zylindrisch ist, wird sie wie andere SMDs auf der Leiterplatte montiert. Die Anschlusskappen sind so konzipiert, dass sie eine zuverlässige Lötverbindung auf der Platine ermöglichen, ähnlich wie bei anderen SMD-Komponenten, wobei die zylindrische Form besondere handhabungs- und Löttechniken erfordert, um die Integrität des Anschlusses zu gewährleisten.
Wie verhält sich dieser Widerstand bei erhöhten Temperaturen im Vergleich zu Standardwiderständen?
Aufgrund der MELF-Konstruktion und der verwendeten Materialien zeigt der RND 155MM204 AD eine wesentlich geringere thermische Drift. Das bedeutet, dass sich sein Widerstandswert bei steigender Temperatur weniger stark verändert als bei vielen bedrahteten oder herkömmlichen SMD-Widerständen. Dies ist ein kritischer Faktor für Anwendungen, die über längere Zeiträume präzise und stabile Werte erfordern.
Welche Rolle spielt die Gehäusegröße 0204?
Die Gehäusegröße 0204 bezieht sich auf die Abmessungen des Widerstands. Es ist eine Standardgröße für MELF-Widerstände, die eine gute Balance zwischen Packungsdichte und Handhabung bietet. Sie ist kleiner als größere MELF-Gehäuse, aber größer als miniaturisierte SMD-Bauformen, was ihn für eine breite Palette von Leiterplattendesigns zugänglich macht, die eine gewisse Robustheit und Platzierungssicherheit erfordern.
Sind MELF-Widerstände empfindlich gegenüber Lötprozessen?
Obwohl MELF-Widerstände generell robust sind, ist die richtige Löttechnik entscheidend für eine langfristig zuverlässige Verbindung. Es ist wichtig, die empfohlenen Löttemperaturen und -zeiten gemäß den Industriestandards (z. B. JEDEC) einzuhalten, um eine Überhitzung des Widerstandselements oder der Anschlüsse zu vermeiden und eine gute Benetzung der Lötflächen zu erreichen.
