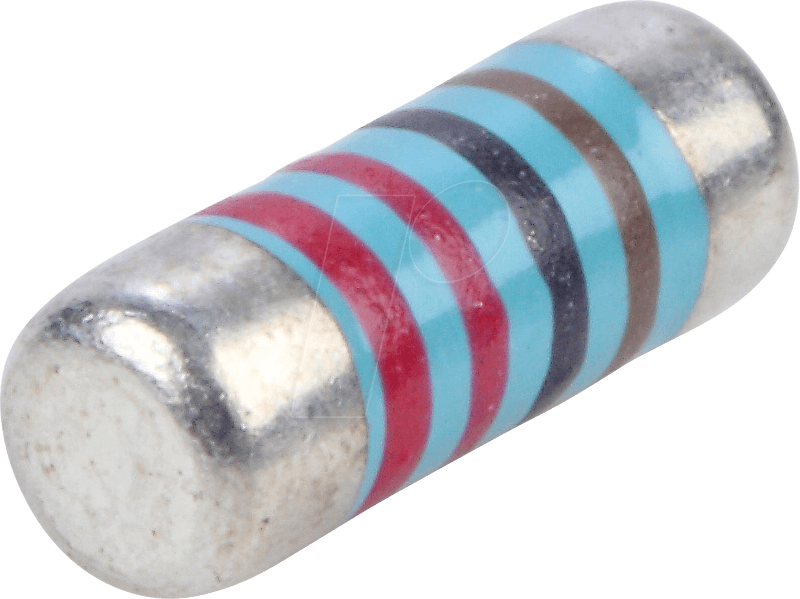

RND 155MM102 AE – Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Der RND 155MM102 AE ist ein MELF Widerstand, der speziell für anspruchsvolle elektronische Schaltungen entwickelt wurde, die höchste Präzision und Stabilität erfordern. Wenn Sie auf der Suche nach einem zuverlässigen Bauteil sind, das auch unter thermischer Belastung und bei schwankenden Umgebungsbedingungen konstante Leistung liefert, dann ist dieser 0102er Widerstand mit einem Widerstandswert von 2,2 kOhm und einer Leistung von 200 mW die ideale Wahl für Entwickler, Ingenieure und ambitionierte Hobbyisten.
Entwickelt für anspruchsvolle Anwendungen
In modernen elektronischen Systemen sind Bauteile mit geringer Toleranz und hoher Belastbarkeit unerlässlich. Der RND 155MM102 AE erfüllt genau diese Kriterien und bietet eine überlegene Alternative zu herkömmlichen bedrahteten Widerständen, insbesondere wenn es um Platzersparnis und thermische Management geht. Seine robuste Bauweise und die exakte Fertigung gewährleisten eine langfristige Funktionssicherheit und tragen entscheidend zur Performance und Lebensdauer Ihrer Schaltungen bei.
Überlegene Merkmale des RND 155MM102 AE
- Hohe Präzision: Mit einer Toleranz von nur 1% liefert dieser Widerstand exakte Werte, die für präzise Schaltungen wie Filter, Präzisionsmessungen und anspruchsvolle Verstärkerschaltungen unerlässlich sind.
- Zuverlässige Leistung: Die 200 mW Nennleistung ermöglicht den Einsatz in einer Vielzahl von Anwendungen, ohne dass die Gefahr von thermischer Überlastung besteht. Dies sorgt für eine konstante Betriebsstabilität.
- Kompakte Bauform (0102): Die MELF-Bauform (Metal Electrode Face) bietet gegenüber SMD-Bauteilen verbesserte thermische Eigenschaften und eine höhere mechanische Stabilität, was sie ideal für automatische Bestückungslinien und anspruchsvolle Umgebungen macht.
- Robustheit und Langlebigkeit: Die keramische Grundform und die metallische Kontaktschicht machen den RND 155MM102 AE widerstandsfähig gegen mechanische Beanspruchung und Umwelteinflüsse.
- Branchenspezifische Konformität: Dieses Bauteil erfüllt hohe Industriestandards und ist somit für professionelle Anwendungen geeignet.
Detaillierte Spezifikationen und Konstruktion
Der RND 155MM102 AE gehört zur Klasse der MELF-Widerstände, die für ihre herausragenden Eigenschaften bekannt sind. Anstelle einer Kunststoffummantelung, wie sie bei vielen SMD-Widerständen üblich ist, verfügt die MELF-Bauform über eine zylindrische Keramikgrundform, die beidseitig mit metallischen Elektroden versehen ist. Diese Konstruktion ermöglicht eine exzellente Wärmeabfuhr direkt in die Leiterplatte oder in das umgebende Medium, was zu einer höheren Leistungsdichte und geringeren Betriebstemperaturen führt.
Der Widerstandsbelag wird typischerweise durch Sputtern oder andere präzise Beschichtungsverfahren aufgebracht. Die Dicke und Zusammensetzung dieser Schicht bestimmen den exakten Widerstandswert. Im Falle des RND 155MM102 AE ist dieser Wert auf präzise 2,2 kOhm (Kilohm) eingestellt, eine Schlüsselgröße für viele lineare und nicht-lineare Schaltungsdesigns.
Die Nennleistung von 200 mW gibt die maximale Leistung an, die der Widerstand unter definierten Umgebungsbedingungen dauerhaft aufnehmen kann, ohne seine Spezifikationen zu überschreiten oder beschädigt zu werden. Bei einer Nennleistung von 200 mW bietet der RND 155MM102 AE eine signifikante Reserve für typische Signalpfade und einige Leistungsschaltungen.
Die äußerst geringe Toleranz von 1% ist ein klares Indiz für die hohe Qualität und die präzise Fertigung dieses Bauteils. Sie minimiert Abweichungen von den Sollwerten, was für die Linearität, die Empfindlichkeit und die Gesamteffizienz von elektronischen Systemen von entscheidender Bedeutung ist. Insbesondere in Bereichen wie Audioverarbeitung, Messtechnik, medizinischer Elektronik und Präzisionsinstrumenten ist eine solche Exaktheit unerlässlich.
Technische Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modell | 155MM102 AE |
| Typ | MELF Widerstand |
| Bauform (Größe) | 0102 |
| Widerstandswert | 2,2 kOhm |
| Leistung (Dauerbelastbarkeit) | 200 mW |
| Toleranz | 1% |
| Temperaturkoeffizient | Typischerweise im Bereich von ±50 ppm/°C bis ±200 ppm/°C für MELF-Widerstände dieser Klasse, was eine hohe thermische Stabilität gewährleistet. |
| Maximale Betriebsspannung | Abhängig von der Bauform und Isolationsspannung, typischerweise im Bereich von 100V bis 250V für 0102 MELF Widerstände. |
| Isolationswiderstand | Sehr hoch, typischerweise > 1 GΩ, um unerwünschte Leckströme zu vermeiden. |
| Einsatzgebiet | Allgemeine Elektronik, Audio-Verstärker, Stromversorgungen, Messtechnik, Filterkreise, Sensorik. |
Anwendungsbereiche und Integrationsvorteile
Der RND 155MM102 AE findet breite Anwendung in einer Vielzahl von elektronischen Schaltungen. Seine Präzision macht ihn zur ersten Wahl für:
- Präzisionsschaltungen: In aktiven Filtern, Integratoren und differentiellen Verstärkern, wo exakte Widerstandswerte die Schaltungsfunktionen direkt beeinflussen.
- Audio- und HiFi-Anwendungen: Zur präzisen Einstellung von Verstärkungsfaktoren und zur Signalaufbereitung, wo geringe Verzerrungen und eine hohe Klangtreue gefordert sind.
- Messtechnik: Als Teil von Spannungsteilern, Strommesswiderständen oder als präzise Last für Messinstrumente.
- Stromversorgungs-Designs: In Regelkreisen und zur Stabilisierung von Spannungsreglern, wo eine zuverlässige und konstante Lastcharakteristik wichtig ist.
- Entwicklungs- und Prototypenbau: Ideal für die schnelle und zuverlässige Umsetzung von Schaltungsentwürfen, bei denen genaue Spezifikationen eingehalten werden müssen.
Die MELF-Bauform bietet gegenüber Standard-SMD-Widerständen signifikante Vorteile in Bezug auf die thermische Ankopplung an die Leiterplatte. Durch die vollflächige metallische Kontaktierung am Zylinderkopf wird Wärme effizienter abgeleitet. Dies resultiert in einer höheren Zuverlässigkeit und Lebensdauer, insbesondere bei Anwendungen, die über längere Zeiträume hohe Ströme führen.
Die geringe Größe (0102) ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, was besonders in kompakten Geräten und miniaturisierten Elektronikprodukten von Bedeutung ist. Gleichzeitig ist die mechanische Robustheit der MELF-Bauform oft höher als bei vergleichbar kleinen SMD-Bauteilen, was die Handhabung während des Bestückungsprozesses und die Widerstandsfähigkeit gegen Vibrationen und Stoßbelastungen verbessert.
FAQ – Häufig gestellte Fragen zu RND 155MM102 AE – MELF Widerstand, 0102, 2,2 kOhm, 200 mW, 1%
Was bedeutet die MELF-Bauform?
MELF steht für Metal Electrode Face. Diese Bauform zeichnet sich durch einen zylindrischen Keramikkörper mit metallischen Elektroden an beiden Stirnseiten aus. Im Gegensatz zu vielen SMD-Widerständen mit Kunststoffgehäuse bietet die MELF-Bauform eine verbesserte Wärmeableitung und höhere mechanische Stabilität.
Warum ist eine 1% Toleranz wichtig?
Eine 1% Toleranz bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal um 1% vom deklarierten Wert (hier 2,2 kOhm) abweichen darf. Dies ist entscheidend für präzise Schaltungen, bei denen geringe Abweichungen die Funktionalität, Genauigkeit und Performance erheblich beeinflussen können.
Für welche Leistungsklassen ist ein 200 mW Widerstand geeignet?
Ein 200 mW Widerstand ist für Anwendungen mit geringer bis mittlerer Leistungsaufnahme konzipiert, wie beispielsweise in Signalwegen, Spannungsreglern, kleinen Audioverstärkern oder als Lastwiderstand in Testschaltungen. Für Hochleistungsanwendungen sind Widerstände mit höherer Nennleistung erforderlich.
Kann der RND 155MM102 AE in automatischen Bestückungslinien verwendet werden?
Ja, MELF-Widerstände, einschließlich des RND 155MM102 AE, sind für die Bestückung mit Pick-and-Place-Maschinen ausgelegt und können problemlos in automatisierten Fertigungsprozessen eingesetzt werden.
Welche Vorteile bietet die MELF-Bauform gegenüber SMD-Widerständen?
Die Hauptvorteile der MELF-Bauform sind die bessere Wärmeableitung, die höhere mechanische Stabilität, die Robustheit gegenüber thermischen und mechanischen Stress sowie oft eine bessere Handhabung bei der automatischen Bestückung.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
MELF-Widerstände weisen in der Regel gute HF-Eigenschaften auf, da ihre Bauform geringere parasitäre Effekte wie Induktivität und Kapazität mit sich bringt als einige andere Bauformen. Sie sind daher für viele Hochfrequenzanwendungen eine gute Wahl.
Wie unterscheidet sich die thermische Belastbarkeit des RND 155MM102 AE von einem ähnlichen Keramik-SMD-Widerstand?
Aufgrund der durchgängigen metallischen Kontaktierung und der zylindrischen Form bietet die MELF-Bauform eine direktere und effizientere Wärmeableitung an die Leiterplatte. Dies führt zu niedrigeren Oberflächentemperaturen des Widerstands bei gleicher Belastung im Vergleich zu vielen keramikbasierten SMD-Widerständen, die eine geringere Kontaktfläche aufweisen.
