Präzisionswiderstände für anspruchsvolle Schaltungen: RND 1550805 FA – SMD-Widerstand, 0805, 820 Ohm, 125 mW, 5%, 5.000er-Rolle
Der RND 1550805 FA – ein SMD-Widerstand im gängigen 0805-Gehäuse – bietet eine exakte Widerstandslage von 820 Ohm mit einer Toleranz von 5%. Dieses Bauteil ist die ideale Wahl für Elektronikentwickler, Hobbyisten und Produktionsstätten, die eine zuverlässige und präzise Stromflusssteuerung in ihren Schaltungen benötigen. Wenn Sie Bauteile für die Massenfertigung suchen oder eine konsistente Leistung für Prototypen garantieren müssen, ist diese 5.000er-Rolle die wirtschaftliche und praktische Lösung.
Anwendungsgebiete und Vorteile von SMD-Widerständen
Oberflächenmontagewiderstände (SMD) wie der RND 1550805 FA revolutionieren die moderne Elektronikfertigung durch ihre Kompaktheit und die Möglichkeit zur automatisierten Bestückung. Diese Widerstände sind unverzichtbar in nahezu jedem elektronischen Gerät, von Unterhaltungselektronik über Telekommunikationssysteme bis hin zu industriellen Steuerungen und medizinischen Geräten. Ihre Hauptfunktion besteht darin, den Stromfluss in einer Schaltung gezielt zu begrenzen, Spannungen zu teilen oder als Lastwiderstand zu dienen. Die Wahl des richtigen Widerstandswertes und der benötigten Leistungsklasse ist entscheidend für die Stabilität und Funktionalität einer Schaltung.
Der RND 1550805 FA zeichnet sich durch folgende überlegene Eigenschaften aus:
- Präzise Widerstandsleistung: Mit einem Nennwert von 820 Ohm und einer Toleranz von 5% gewährleistet dieser Widerstand eine hohe Genauigkeit in Schaltungsanwendungen, die empfindlich auf Abweichungen reagieren. Dies minimiert Fehlerquellen und verbessert die Reproduzierbarkeit von Designs.
- Zuverlässige Leistungsaufnahme: Die Leistungsklasse von 125 mW (0,125 Watt) ist für eine breite Palette von Anwendungen ausreichend und bietet gleichzeitig eine ausreichende Reserve, um Überhitzung bei normalem Betrieb zu vermeiden. Dies verlängert die Lebensdauer der Baugruppe.
- Kompaktes 0805-Gehäuse: Das 0805-Gehäuse ist ein Industriestandard für SMD-Bauteile und ermöglicht eine hohe Packungsdichte auf Leiterplatten. Dies ist essentiell für die Miniaturisierung moderner elektronischer Geräte.
- Großpackung für Effizienz: Die Lieferung in einer 5.000er-Rolle optimiert den Beschaffungsprozess für die industrielle Fertigung und bietet eine kosteneffiziente Lösung für Großprojekte und Serienfertigung. Die Rollenverpackung erleichtert zudem die Handhabung mit automatischen Bestückungsmaschinen.
- Hohe Robustheit: Dickschicht-SMD-Widerstände wie dieses Modell sind bekannt für ihre Robustheit gegenüber mechanischen Belastungen und Umwelteinflüssen, was sie für den Einsatz in anspruchsvollen Umgebungen qualifiziert.
Technische Spezifikationen im Detail
Der RND 1550805 FA ist ein präzisionsgefertigter Dickschicht-SMD-Widerstand, der speziell für anspruchsvolle Anwendungen entwickelt wurde. Die Wahl des Gehäuses, die Widerstandsgenauigkeit und die Leistungsreserve sind sorgfältig aufeinander abgestimmt, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Der Kern des Widerstands besteht aus einer keramischen Basis (typischerweise Aluminiumoxid), auf die eine Widerstandsschicht (z.B. aus Metalloxid-Pasten) aufgebracht wird. Diese Schicht wird präzise geschnitten oder getrimmt, um den exakten Widerstandswert zu erzielen. Die äußere Verkapselung schützt die Widerstandsschicht und die Lötanschlüsse vor Umwelteinflüssen.
Das 0805-Gehäuse, eine Bezeichnung für die physischen Abmessungen des SMD-Gehäuses, steht für eine Länge von ca. 2,0 mm und eine Breite von ca. 1,25 mm. Diese Größe ist ein hervorragender Kompromiss zwischen Kompaktheit und Handhabung durch automatische Bestückungsmaschinen.
Die Leistung von 125 mW gibt die maximale Dauerleistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) abführen kann, ohne dass es zu einer signifikanten Alterung oder einem Ausfall kommt. Die Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert innerhalb von ±5% des Nennwertes (820 Ohm) liegen kann. Für Anwendungen, die höhere Präzision erfordern, stehen auch Widerstände mit geringeren Toleranzen (z.B. 1% oder 0,1%) zur Verfügung. In vielen gängigen Anwendungen ist eine 5%-Toleranz jedoch vollkommen ausreichend.
Qualitätsmerkmale und Fertigungsprozess
Die Qualität eines SMD-Widerstands wird maßgeblich durch das verwendete Material, den Fertigungsprozess und die Prüfverfahren bestimmt. Der RND 1550805 FA wird unter strengen Qualitätskontrollen gefertigt, um konsistente und zuverlässige Ergebnisse zu erzielen.
Die Widerstandsschicht wird durch Siebdruckverfahren mit spezialisierten Pasten auf die Keramiksubstrate aufgebracht. Diese Pasten bestehen aus feinen Metallpartikeln und Oxidkeramiken, die zusammen die gewünschten elektrischen Eigenschaften aufweisen. Nach dem Aufbringen und Sintern der Widerstandsschicht erfolgt ein präzises Trimmen, oft mittels Laser, um den exakten Widerstandswert einzustellen. Dies geschieht durch das Entfernen von Material von der Widerstandsschicht, was den elektrischen Pfad verlängert und somit den Widerstand erhöht.
Die äußeren Anschlüsse, die für das Löten auf die Leiterplatte bestimmt sind, werden typischerweise aus einer Nickelschicht mit einer abschließenden Zinnschicht gefertigt. Diese Metallisierung gewährleistet eine gute Lötbarkeit und Korrosionsbeständigkeit.
Jede Rolle durchläuft typischerweise In-Prozess-Kontrollen und Endprüfungen, um sicherzustellen, dass die spezifizierten Werte wie Widerstandswert, Toleranz und Leistungsfähigkeit eingehalten werden. Die 5.000er-Rolle ist eine Standardverpackung für die automatische Bestückung und gewährleistet, dass die Bauteile während des Transports und der Lagerung vor Staub und Feuchtigkeit geschützt sind.
Vergleich mit alternativen Lösungen
Während es auch andere Widerstandstechnologien und Gehäuseformen gibt, bietet der RND 1550805 FA – SMD-Widerstand, 0805, 820 Ohm, 125 mW, 5%, 5.000er-Rolle klare Vorteile gegenüber alternativen Lösungen:
- Vs. Durchsteckwiderstände: SMD-Widerstände sind signifikant kleiner und ermöglichen eine beidseitige Bestückung von Leiterplatten, was zu einer höheren Integrationsdichte und kleineren Gesamtabmessungen der elektronischen Geräte führt. Die automatische Bestückung ist zudem schneller und kostengünstiger als die manuelle Bestückung von Durchsteckbauteilen.
- Vs. Höherohmige/Leistungsstärkere Widerstände: Für die spezifische Anwendung von 820 Ohm und 125 mW Leistung bietet dieses Modell die optimale Balance aus Präzision, Kosten und Abmessungen. Der Einsatz von widerstands- oder leistungsstärkeren Bauteilen wäre unnötig, teurer und würde mehr Platz auf der Leiterplatte beanspruchen.
- Vs. Widerstände mit geringerer Toleranz: Während Präzisionswiderstände mit sehr geringen Toleranzen für hochsensitive Messschaltungen oder kritische Filteranwendungen benötigt werden, sind für die meisten allgemeinen Anwendungen, wie z.B. als Pull-up/Pull-down-Widerstand, einfache Lastwiderstände oder zur Strombegrenzung, 5% Toleranz völlig ausreichend und deutlich kostengünstiger.
- Vs. Einzelstückverpackungen: Für Produktionsumgebungen, in denen große Stückzahlen benötigt werden, ist die 5.000er-Rolle deutlich effizienter als der Kauf von Einzelstücken oder kleineren Gebinden. Dies reduziert den Verwaltungsaufwand, vereinfacht die Lagerhaltung und optimiert den Bestückungsprozess.
Produktdatenblatt – Technischer Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | RND 1550805 FA |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 0805 (ca. 2,0 x 1,25 mm) |
| Nennwiderstand | 820 Ohm (Ω) |
| Toleranz | ±5% |
| Leistung | 125 mW (0,125 W) |
| Material Widerstandsschicht | Dickschicht (Metalloxid/Keramik-Basis) |
| Anschlüsse | Metallisierung mit Lötstopplack-Überzug (typ. Zinn) |
| Temperaturkoeffizient des Widerstands (TCR) | Typischerweise im Bereich von ±100 ppm/°C bis ±250 ppm/°C für 5% Toleranz-Widerstände. Genaue Werte können je nach Hersteller und Material variieren, aber für diese Klasse sind diese Werte üblich und für die meisten Anwendungen ausreichend. |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +125 °C. Die angegebene Leistung von 125 mW gilt oft bei 70 °C Umgebungstemperatur. |
| Lieferform | 5.000er-Rolle |
FAQ – Häufig gestellte Fragen zu RND 1550805 FA – SMD-Widerstand, 0805, 820 Ohm, 125 mW, 5%, 5.000er-Rolle
Was bedeutet die Bezeichnung „0805“ bei einem SMD-Widerstand?
Die Bezeichnung „0805“ bezieht sich auf die Größe des SMD-Gehäuses. Sie steht für die Maße in Zoll: 0,08 Zoll Länge und 0,05 Zoll Breite. Dies entspricht ungefähr 2,0 mm x 1,25 mm. Dieses Format ist ein weit verbreiteter Standard in der Elektronikindustrie und bietet ein gutes Gleichgewicht zwischen Größe und Handhabbarkeit.
Welche Anwendungen sind für einen 820-Ohm-Widerstand mit 125 mW Leistung geeignet?
Ein 820-Ohm-Widerstand mit 125 mW Leistung ist sehr vielseitig einsetzbar. Typische Anwendungen umfassen die Strombegrenzung für LEDs, als Pull-up- oder Pull-down-Widerstand in digitalen Schaltungen, als Teil von Spannungsteilern, in Filtern oder zur Einstellung von Bias-Strömen. Die Leistungsklasse von 125 mW ist für die meisten Signalverarbeitungs- und Logikschaltungen ausreichend.
Warum ist die Toleranz von 5% für viele Anwendungen ausreichend?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils innerhalb von 5% vom Nennwert (hier 820 Ohm) liegt. Für viele typische elektronische Schaltungen, bei denen es nicht auf extrem präzise Strom- oder Spannungslevel ankommt, ist diese Ungenauigkeit vernachlässigbar. Für hochpräzise Anwendungen, wie z.B. in Messgeräten oder kritischen Filterkreisen, werden Widerstände mit geringerer Toleranz (z.B. 1% oder 0,1%) benötigt.
Wie unterscheidet sich die Dickschichttechnologie von anderen Widerstandstechnologien?
Die Dickschichttechnologie ist ein gängiges und kostengünstiges Verfahren zur Herstellung von SMD-Widerständen. Dabei wird eine Widerstandspaste auf ein Keramiksubstrat aufgetragen und anschließend gebrannt. Diese Methode ermöglicht eine gute Reproduzierbarkeit und eine breite Palette von Widerstandswerten und Leistungsklassen. Sie ist in der Regel robuster als Dünnschichtwiderstände, die für höhere Präzision bekannt sind, aber teurer und empfindlicher sein können.
Ist der RND 1550805 FA für die automatische Bestückung geeignet?
Ja, absolut. Der RND 1550805 FA ist ein SMD-Bauteil im 0805-Gehäuse, das speziell für die automatisierte Oberflächenmontage (SMT) auf Leiterplatten entwickelt wurde. Die Lieferung in einer 5.000er-Rolle ist die Standardverpackung für Bestückungsautomaten und ermöglicht eine effiziente Verarbeitung in industriellen Fertigungslinien.
Was bedeutet die Angabe „5.000er-Rolle“?

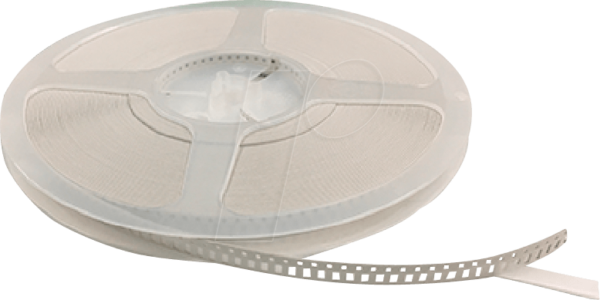

Die Angabe „5.000er-Rolle“ bedeutet, dass die Widerstände auf einer Kunststoff- oder Papierrolle in einer speziellen Verpackung geliefert werden, die für die automatische Bestückung ausgelegt ist. Jede Rolle enthält 5.000 einzelne Widerstände. Dies ist eine gängige und kosteneffiziente Verpackungsgröße für die industrielle Fertigung.
Kann dieser Widerstand auch für höhere Leistungen verwendet werden, indem man ihn überdimensioniert?
Es ist nicht ratsam, einen Widerstand für eine deutlich höhere Leistung zu verwenden, als er spezifiziert ist, ohne die tatsächlichen Betriebsbedingungen genau zu analysieren. Obwohl der Widerstand kurzzeitig mehr Leistung verkraften mag, kann dies zu einer beschleunigten Alterung, einer Veränderung des Widerstandswertes oder sogar zu einem Bauteilversagen führen. Für Anwendungen, die mehr als 125 mW benötigen, sollten Widerstände mit einer höheren Leistungsklasse (z.B. 250 mW, 500 mW oder mehr) verwendet werden.
