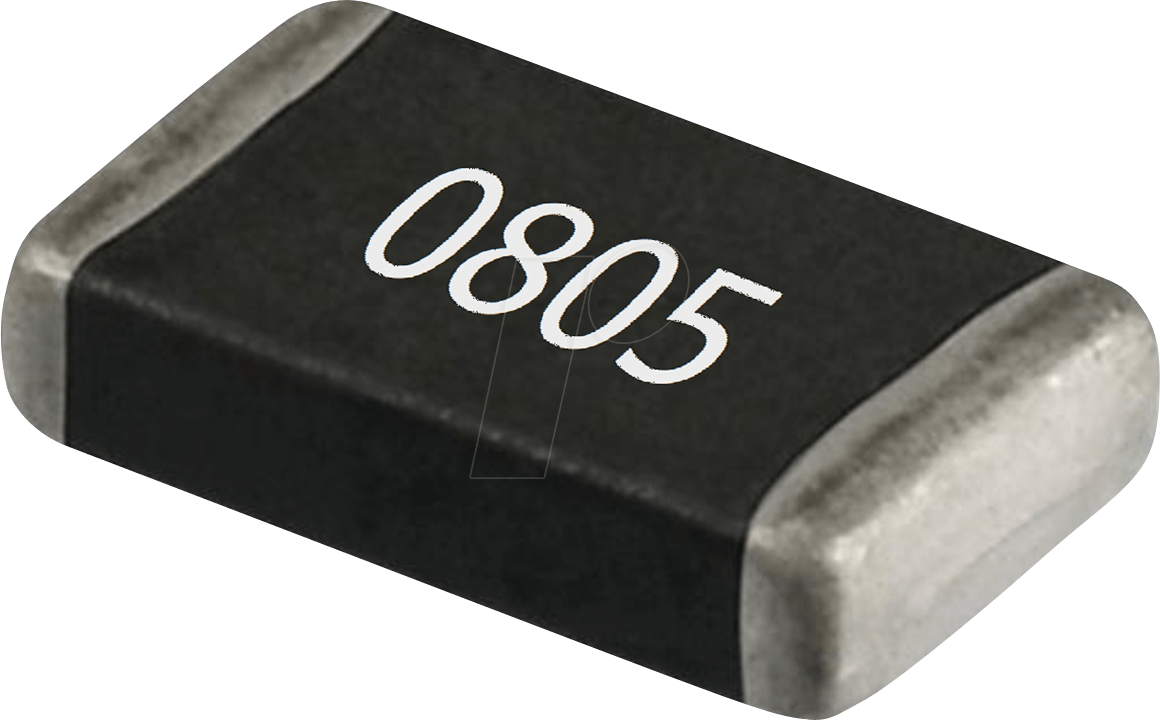

RND 1550805 EB – SMD-Widerstand: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie suchen nach einer verlässlichen Lösung für präzise Widerstandsfunktionen in Ihren elektronischen Schaltungen? Der RND 1550805 EB – SMD-Widerstand, 0805, 68 kOhm, 125 mW, 5% ist die ideale Wahl für Entwickler, Hobbyisten und professionelle Anwender, die höchste Ansprüche an Qualität und Leistungsfähigkeit stellen. Dieses Bauteil löst das Problem der genauen Strom- und Spannungsbegrenzung in einer Vielzahl von Applikationen, von Prototypenentwicklung bis hin zur Serienfertigung.
Das Kernstück präziser Schaltungsdesigns
SMD-Widerstände der Bauform 0805 sind das Rückgrat moderner Elektronik. Sie ermöglichen durch ihre kompakte Größe und die präzise gefertigten Widerstandswerte eine hohe Integrationsdichte und optimale Leistung in schmalen elektronischen Geräten. Der RND 1550805 EB – SMD-Widerstand zeichnet sich durch seine sorgfältig kalibrierten elektrischen Eigenschaften aus, die Abweichungen minimieren und so die Vorhersagbarkeit und Stabilität Ihrer Schaltungen gewährleisten. Im Vergleich zu Standardwiderständen bietet dieser spezifische Typ durch seine präzise Toleranz von 5% und die robuste Bauweise eine überlegene Konsistenz über verschiedene Betriebsbedingungen hinweg. Dies macht ihn zur bevorzugten Option, wenn selbst geringste Abweichungen die Funktionalität beeinträchtigen könnten.
Maximale Leistung in kompakter Form: Ihre Vorteile im Überblick
- Präziser Widerstandswert: Mit exakt 68 kOhm ist dieser Widerstand perfekt für Anwendungen geeignet, die eine genaue Strombegrenzung oder Spannungsteilung erfordern.
- Hohe Belastbarkeit: Die Leistungsklasse von 125 mW ermöglicht den Einsatz in einer breiten Palette von Schaltungen, ohne Kompromisse bei der Langlebigkeit eingehen zu müssen.
- Standardisierte Bauform 0805: Diese weit verbreitete Größe erleichtert die Integration in bestehende Leiterplattendesigns und ist kompatibel mit automatisierten Bestückungsprozessen.
- Zuverlässigkeit durch geringe Toleranz: Eine Toleranz von 5% gewährleistet, dass der tatsächliche Widerstandswert nah am Nennwert liegt, was für stabile und reproduzierbare Schaltungsergebnisse unerlässlich ist.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, bietet dieser SMD-Widerstand eine ausgezeichnete Beständigkeit gegenüber thermischen und mechanischen Belastungen.
- Optimierte Wärmeableitung: Die Bauform und das Material sind darauf ausgelegt, entstehende Wärme effizient abzuleiten, was die Lebensdauer und Zuverlässigkeit des Bauteils erhöht.
- Vielseitige Einsatzmöglichkeiten: Von der Signalverarbeitung über Netzteilapplikationen bis hin zu Messschaltungen – die Flexibilität dieses Widerstands ist ein klarer Vorteil.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Artikelnummer | 1550805 EB |
| Typ | SMD-Widerstand |
| Bauform | 0805 (ca. 2.0 mm x 1.25 mm) |
| Nennwiderstand | 68 kOhm |
| Leistungsklasse | 125 mW (1/8 W) |
| Toleranz | 5% |
| Temperaturkoeffizient | Typisch für Standard-Metallschichtwiderstände (präzise Werte können je nach Produktionscharge variieren, aber im allgemeinen Bereich von ±100 ppm/°C bis ±250 ppm/°C) |
| Maximale Betriebsspannung | Typischerweise 150 V bis 200 V (abhängig von der Dicke der Isolierschicht und dem spezifischen Aufbau) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C |
| Anwendungsschwerpunkte | Signalverarbeitung, Strommessung, Spannungsteilung, Filterkreise, Prototypenentwicklung, Serienproduktion von Consumer Electronics und Industrieelektronik. |
Präzision im Fertigungsprozess
Der RND 1550805 EB – SMD-Widerstand, 0805, 68 kOhm, 125 mW, 5% wird unter strengen Qualitätskontrollen gefertigt. Die resistive Schicht, typischerweise aus einer Metalloxid- oder Metallschicht-Legierung, wird präzise auf einem Keramikkörper aufgebracht. Anschließend wird der Widerstandswert durch Lasertrimmen auf den exakten Zielwert von 68 kOhm eingestellt, bevor die äußeren Anschlüsse für die Oberflächenmontage angebracht werden. Diese akkurate Kalibrierung minimiert die Streuung der elektrischen Parameter und garantiert eine konsistente Leistung über große Stückzahlen hinweg. Die Schutzlackierung schützt die Widerstandsschicht vor Umwelteinflüssen und mechanischer Beschädigung.
Anwendungsbereiche und technologische Relevanz
SMD-Widerstände wie der RND 1550805 EB sind essenziell für die Miniaturisierung und Leistungssteigerung moderner elektronischer Geräte. In Smartphones, Tablets, Laptops, Wearables und medizinischen Geräten ermöglichen sie durch ihre geringe Größe und hohe Präzision komplexe Funktionalitäten auf engstem Raum. Im Bereich der Automobil-Elektronik gewährleisten sie die Zuverlässigkeit und Langlebigkeit von Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen unter anspruchsvollen Bedingungen. Auch in der industriellen Automatisierung und Messtechnik sind sie unverzichtbar, wo präzise Signalaufbereitung und stabile Schaltungsparameter kritisch sind. Der 68 kOhm Wert findet sich häufig in Strommesszweigen, als Teil von Spannungsteilern zur Einstellung von Referenzspannungen oder in Filter- und Entkopplungsschaltungen.
Qualität, auf die Sie bauen können
Die Entscheidung für den RND 1550805 EB – SMD-Widerstand bedeutet, auf ein Bauteil zu setzen, das für seine Robustheit und Zuverlässigkeit bekannt ist. Die Herstellergarantie und die Einhaltung relevanter Industrienormen unterstreichen den Anspruch an höchste Produktqualität. Jede Charge wird sorgfältig geprüft, um sicherzustellen, dass die Spezifikationen eingehalten werden. Dies reduziert das Risiko von Ausfällen in Ihren Schaltungen und spart Ihnen Kosten für Nacharbeit oder Garantieansprüche. Die 5%ige Toleranz bietet einen optimalen Kompromiss zwischen Präzision und Kosteneffizienz für eine breite Palette von Standardanwendungen.
FAQ – Häufig gestellte Fragen zu RND 1550805 EB – SMD-Widerstand, 0805, 68 kOhm, 125 mW, 5%
Kann der RND 1550805 EB in Hochfrequenzanwendungen eingesetzt werden?
Ja, SMD-Widerstände der Bauform 0805 weisen aufgrund ihrer geringen Induktivität und Kapazität gute Hochfrequenzeigenschaften auf. Für sehr kritische RF-Designs sind jedoch oft spezifisch für solche Anwendungen optimierte Widerstände empfehlenswert, aber für viele allgemeine HF-Schaltungen ist dieser Widerstand gut geeignet.
Wie unterscheidet sich die Leistungsklasse von 125 mW von anderen Werten?
Die Leistungsklasse gibt die maximale Leistung an, die der Widerstand dauerhaft in Wärme umwandeln kann, ohne beschädigt zu werden oder seine Spezifikationen zu verändern. 125 mW ist eine moderate Leistungsklasse, die für viele typische Anwendungen im Hobby- und Profibereich ausreichend ist. Bei höheren Leistungsanforderungen müssten Sie auf Widerstände mit größeren Gehäusen oder spezieller Kühlung zurückgreifen.
Ist die 5%ige Toleranz für alle meine Projekte ausreichend?
Eine Toleranz von 5% ist für die meisten Standard- und Hobby-Elektronikprojekte absolut ausreichend und bietet ein hervorragendes Preis-Leistungs-Verhältnis. Für sehr präzise Messgeräte, Referenzschaltungen oder hochgenaue Analogschaltungen, bei denen selbst geringste Abweichungen kritisch sind, werden Widerstände mit engeren Toleranzen (z.B. 1% oder 0,1%) benötigt.
Wie kann ich sicherstellen, dass der RND 1550805 EB auf meiner Leiterplatte richtig bestückt wird?
Die Bauform 0805 ist eine Standardgröße für die Oberflächenmontage (SMD). Achten Sie bei der Leiterplattenherstellung auf die korrekten Lötpads und das entsprechende Lötpasten-Layout. Die Bestückung kann manuell mit einem Lötkolben oder, für Serienfertigung, automatisiert mit Bestückungsmaschinen erfolgen.
Welche Rolle spielt der Temperaturkoeffizient bei diesem Widerstand?
Der Temperaturkoeffizient (TK) beschreibt, wie stark sich der Widerstandswert mit der Temperatur ändert. Ein niedrigerer TK bedeutet eine geringere Änderung. Für den RND 1550805 EB liegt der TK typischerweise im Bereich von Standard-Metallschichtwiderständen. Wenn Ihre Anwendung extreme Temperaturschwankungen erlebt und höchste Stabilität erfordert, sollten Sie dies bei der Auswahl berücksichtigen und gegebenenfalls Widerstände mit einem noch geringeren TK wählen.
Kann ich diesen Widerstand parallel oder in Reihe schalten, um andere Werte zu erzielen?
Ja, Widerstände können in Reihe geschaltet werden, um ihre Widerstandswerte zu addieren (z.B. zwei 68 kOhm Widerstände in Reihe ergeben 136 kOhm). Bei Parallelschaltung ergibt sich ein geringerer Gesamtwiderstand (die Formel für zwei gleiche Widerstände ist R/2). Beachten Sie dabei immer die Leistungsgrenzen der einzelnen Bauteile.
Gibt es spezielle Lagerungsbedingungen für SMD-Widerstände?
SMD-Widerstände sind generell sehr robust. Es wird empfohlen, sie in ihrer Originalverpackung oder in antistatischen Behältnissen kühl und trocken zu lagern, um eine Kontamination der Lötflächen oder eine Beeinträchtigung durch Feuchtigkeit zu vermeiden.
