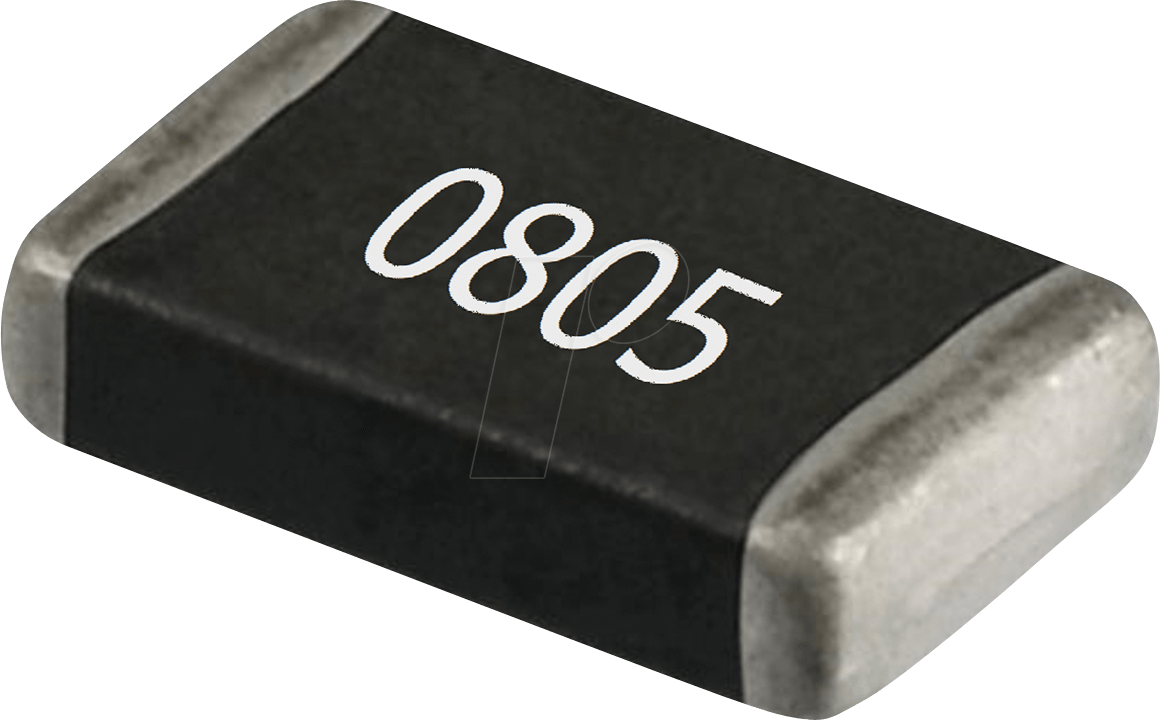

Präzisionsbauteil für anspruchsvolle Schaltungen: Der RND 1550805DZ SMD-Widerstand
Sie benötigen eine zuverlässige und präzise Komponente zur Stromregelung und Spannungsstabilisierung in Ihrer Elektronikentwicklung? Der RND 1550805DZ SMD-Widerstand mit einer Nennleistung von 125 mW und einer Toleranz von 5% ist die ideale Lösung für professionelle Anwendungen, bei denen genaue Widerstandswerte und Stabilität entscheidend sind. Dieser Widerstand ist perfekt für Entwickler, Ingenieure und Hobbyisten, die Wert auf konsistente Leistung und Langlebigkeit ihrer Schaltungen legen.
Technologische Überlegenheit und Anwendungsvielfalt
Der RND 1550805DZ repräsentiert die nächste Generation von SMD-Widerständen, die speziell für die Herausforderungen moderner elektronischer Designs entwickelt wurden. Seine präzise gefertigte Struktur und die sorgfältig ausgewählten Materialien gewährleisten eine außergewöhnliche Leistungsfähigkeit, die über die von Standardwiderständen hinausgeht. Dies macht ihn zur überlegenen Wahl für Anwendungen, die eine hohe Zuverlässigkeit und exakte elektrische Eigenschaften erfordern. Ob in der Signalverarbeitung, Stromversorgungsanwendungen oder als Teil komplexer integrierter Schaltungen, dieser Widerstand liefert konstant genaue Ergebnisse.
Ausgewählte Vorteile des RND 1550805DZ
- Präziser Widerstandswert: Mit 56 kOhm bietet dieser Widerstand einen exakten Wert, der für viele Schaltungsdesigns unerlässlich ist und unerwünschte Abweichungen minimiert.
- Hohe Leistungsfähigkeit: Die Nennleistung von 125 mW ermöglicht den Einsatz in einer Vielzahl von Anwendungen, ohne Kompromisse bei der Zuverlässigkeit eingehen zu müssen.
- Standard-Bauform 0805: Diese gängige Bauform erleichtert die Integration in bestehende oder neue Platinenlayouts und ist kompatibel mit den meisten automatisierten Bestückungsprozessen.
- Robuste Bauweise: Hergestellt aus hochwertigen Materialien, widersteht dieser SMD-Widerstand Umwelteinflüssen und thermischen Belastungen, was eine lange Lebensdauer garantiert.
- Zuverlässige Toleranz: Eine Toleranz von 5% stellt sicher, dass der tatsächliche Widerstandswert innerhalb eines akzeptablen Bereichs für die meisten Schaltungsfunktionen liegt.
Detaillierte Spezifikationen und Konstruktionsmerkmale
| Eigenschaft | Detail |
|---|---|
| Produkttyp | SMD-Widerstand |
| Herstellerbezeichnung | RND 1550805DZ |
| Bauform | 0805 (entspricht 2.0 mm x 1.25 mm) |
| Nennwiderstand | 56 kOhm |
| Leistung (maximal) | 125 mW |
| Toleranz | ± 5% |
| Anschlussart | Oberflächenmontage (SMD) |
| Materialisierung | Keramischer Substratkörper mit widerstandsgebender Schicht (typischerweise Metalloxidfilm oder dickschichtiges Resistmaterial für hohe Stabilität) und Anschlusskappen aus einer leitfähigen Legierung für Lötbarkeit und elektrische Anbindung. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C, abhängig von der spezifischen Bauart und den Umgebungsbedingungen. Bietet eine breite Abdeckung für diverse Einsatzszenarien. |
| Temperaturkoeffizient des Widerstandes (TCR) | Innerhalb der Spezifikation von ±5% Toleranz kann ein typischer TCR im Bereich von ±100 ppm/°C bis ±250 ppm/°C erwartet werden, was eine akzeptable Konstanz über Temperaturänderungen bietet. |
| Maximale Betriebsspannung | Abhängig von der Bauform und den Isolationsanforderungen, üblicherweise im Bereich von 150V bis 250V für die 0805-Bauform mit 125mW Leistung. |
| Einsatzmöglichkeiten | Signalverarbeitung, Strommengenbegrenzung, Spannungsteiler, Filterkreise, Bias-Netzwerke und als passive Last in vielfältigen analogen und digitalen Schaltungen. |
Präzision in der Anwendung: Warum RND 1550805DZ
Die Auswahl eines Widerstands mag auf den ersten Blick trivial erscheinen, doch gerade in der Elektronikentwicklung sind präzise und verlässliche Bauteile das Fundament für funktionierende und langlebige Schaltungen. Der RND 1550805DZ SMD-Widerstand übertrifft Standardlösungen durch seine garantierte Genauigkeit und Stabilität. Die 56 kOhm sind nicht nur ein aufgedruckter Wert, sondern ein präzise eingestellter Widerstand, der für Schaltungen, die auf exakte Strom- und Spannungsniveaus angewiesen sind, unerlässlich ist. Die 125 mW Nennleistung bieten dabei genügend Spielraum für gängige Anwendungen, ohne dass eine Überhitzung oder ein vorzeitiger Ausfall befürchtet werden muss. Im Vergleich zu Widerständen mit geringerer Toleranz oder niedrigerer Leistung minimiert der RND 1550805DZ das Risiko von Schaltungsfehlern und erhöht die Reproduzierbarkeit von Designs. Die 0805-Bauform ist ein weiterer Vorteil: Sie ist sowohl für manuelle Lötprozesse als auch für automatisierte Bestückungsmaschinen optimiert, was die Effizienz in der Prototypenentwicklung und Kleinserienfertigung signifikant steigert.
Material und Fertigung für höchste Zuverlässigkeit
Die Konstruktion des RND 1550805DZ SMD-Widerstands basiert auf bewährten Fertigungstechnologien, die auf Langlebigkeit und elektrische Stabilität ausgelegt sind. Der Keramikkörper dient als robustes und thermisch stabiles Trägermaterial. Darauf wird eine präzise widerstandsgebende Schicht aufgebracht. Je nach spezifischer Ausführung kann dies ein Metalloxidfilm oder eine dickschichtige Keramik-Paste mit spezifischen leitfähigen Füllstoffen sein. Diese Schicht wird exakt auf den Zielwiderstandswert von 56 kOhm abgetragen, oft mittels Laserablation, um die geforderte Toleranz von 5% zu erreichen. Die Anschlusskappen sind aus einer Lot-kompatiblen Legierung gefertigt, die eine ausgezeichnete elektrische Verbindung zur Leiterplatte gewährleistet und gleichzeitig die mechanische Belastbarkeit des Bauteils verbessert. Diese sorgfältige Materialauswahl und präzise Fertigung ermöglichen es dem RND 1550805DZ, über einen breiten Temperaturbereich hinweg konstante Leistung zu liefern und äußeren Einflüssen wie Feuchtigkeit und chemischen Substanzen zu widerstehen.
Einsatzgebiete und Anwendungsbeispiele
Der RND 1550805DZ SMD-Widerstand findet breite Anwendung in verschiedensten elektronischen Geräten und Systemen. In der Signalverarbeitung dient er zur Einstellung von Verstärkungsfaktoren oder zur Filterung von Frequenzen. Als Teil eines Spannungsteilers kann er präzise Referenzspannungen erzeugen, die für Analog-Digital-Wandler oder andere empfindliche Schaltungsteile benötigt werden. In Stromversorgungsmodulen spielt er eine Rolle bei der Begrenzung von Strömen oder als Lastwiderstand zur Entlastung von Reglern während des Testbetriebs. Auch in Batteriemanagementsystemen oder in der Sensorik, wo genaue Messwerte entscheidend sind, leistet dieser Widerstand wertvolle Dienste. Seine Robustheit macht ihn darüber hinaus für den Einsatz in Umgebungen mit potenziell rauen Bedingungen interessant, wie beispielsweise in der industriellen Automatisierung oder in der Kfz-Elektronik, wo Zuverlässigkeit über die gesamte Lebensdauer des Produkts gewährleistet sein muss.
FAQ – Häufig gestellte Fragen zu RND 1550805DZ – SMD-Widerstand, 0805, 56 kOhm, 125 mW, 5%
Was bedeutet die Bauform 0805?
Die Bezeichnung 0805 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils. Sie gibt die Größe in Zoll an: 08 bedeutet etwa 0,08 Zoll in der Länge und 05 bedeutet etwa 0,05 Zoll in der Breite. Dies entspricht umgerechnet etwa 2,0 mm x 1,25 mm. Diese Bauform ist eine der gängigsten für SMD-Widerstände und bietet eine gute Balance zwischen Packungsdichte und Lötbarkeit.
Warum ist die Toleranz von 5% für diesen Widerstand wichtig?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um nicht mehr als 5% von seinem Nennwert (56 kOhm) abweichen darf. Für viele Schaltungsanwendungen, insbesondere solche, die nicht auf extrem präzise Werte angewiesen sind, ist diese Toleranz völlig ausreichend und bietet ein gutes Preis-Leistungs-Verhältnis. Für Anwendungen, die eine noch höhere Präzision erfordern, gibt es Widerstände mit geringeren Toleranzen wie 1% oder 0,1%.
Kann der RND 1550805DZ für Hochfrequenzanwendungen verwendet werden?
SMD-Widerstände wie der RND 1550805DZ sind generell für Breitbandanwendungen geeignet, da ihre geringe parasitäre Induktivität und Kapazität bei höheren Frequenzen von Vorteil sind. Für extrem kritische Hochfrequenzschaltungen, bei denen Impedanzanpassung und geringste parasitäre Effekte entscheidend sind, könnten jedoch spezielle HF-Widerstände mit optimierten Eigenschaften erforderlich sein. Für viele allgemeine HF-Anwendungen ist dieser Widerstand jedoch gut einsetzbar.
Was passiert, wenn die Nennleistung von 125 mW überschritten wird?
Wenn die Leistung, die durch den Widerstand fließt, die angegebene Nennleistung von 125 mW überschreitet, erwärmt sich der Widerstand über seine spezifizierten Betriebstemperaturen hinaus. Dies kann zu einer Verschlechterung der Widerstandswerte (Drift), einer verkürzten Lebensdauer oder im schlimmsten Fall zu einem vollständigen Ausfall des Bauteils führen. Es ist daher essenziell, die maximale Leistung entsprechend der Formel P = I² R oder P = U² / R zu berechnen und sicherzustellen, dass sie die Nennleistung nicht überschreitet.
Ist der RND 1550805DZ für bleifreie Lötprozesse geeignet?
Moderne SMD-Bauteile, einschließlich des RND 1550805DZ, sind in der Regel für bleifreie Lötprozesse konzipiert. Die Anschlusskappen bestehen aus Materialien, die höhere Löttemperaturen aushalten können, die bei bleifreien Loten üblich sind. Die genauen Löttemperaturprofile entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Wie kann ich sicherstellen, dass dieser Widerstand für meine spezifische Schaltung geeignet ist?
Um sicherzustellen, dass der RND 1550805DZ für Ihre Schaltung geeignet ist, vergleichen Sie die Spezifikationen des Widerstands mit den Anforderungen Ihrer Schaltung. Achten Sie auf den Nennwiderstand (56 kOhm), die benötigte Leistung (mindestens 125 mW, besser etwas Reserve), die erforderliche Toleranz und die maximalen Betriebsspannungen. Konsultieren Sie auch das Schaltungsdesign und die Berechnungen, um die exakten Anforderungen zu ermitteln. Das technische Datenblatt des Herstellers liefert detaillierte Informationen zu allen elektrischen und thermischen Eigenschaften.
