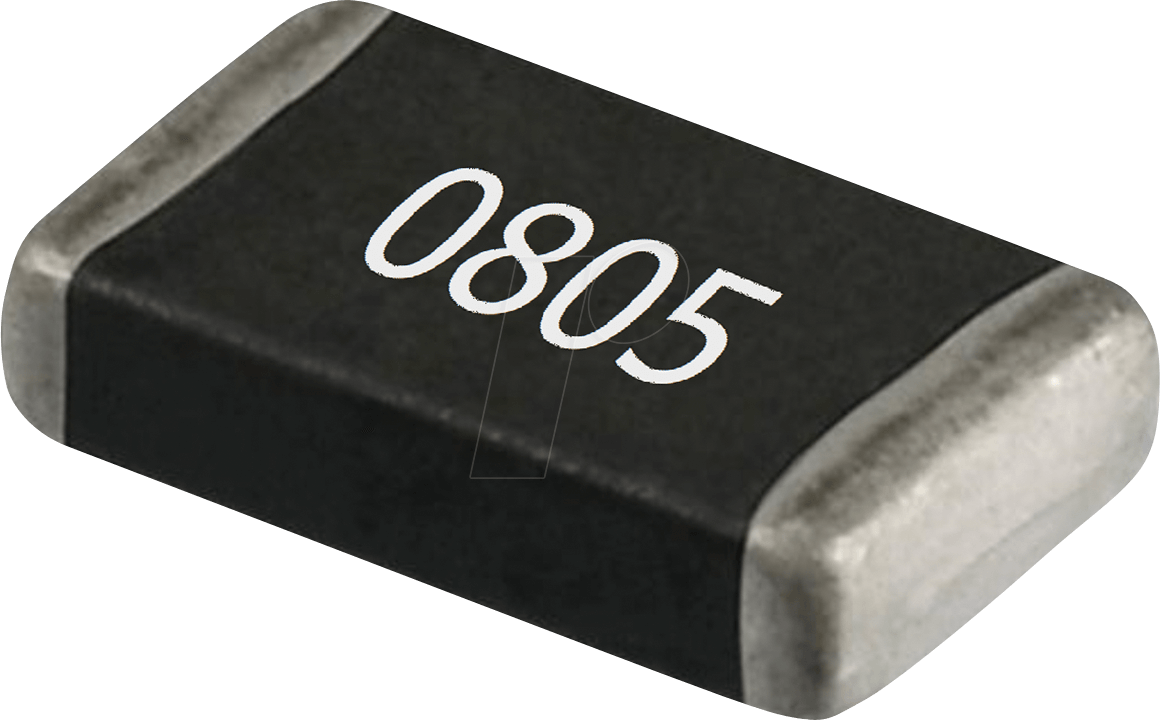

Entdecken Sie den Präzisions-SMD-Widerstand RND 1550805 DV – Ihre Lösung für anspruchsvolle Elektronikanwendungen
Sie suchen einen zuverlässigen und leistungsfähigen SMD-Widerstand für Ihre Platinenlayouts, der selbst unter anspruchsvollen Bedingungen konstante Ergebnisse liefert? Der RND 1550805 DV – ein SMD-Widerstand im kompakten 0805-Format mit einem Widerstandswert von 33 kOhm und einer Leistung von 125 mW – ist die ideale Wahl für Ingenieure, Hobbyisten und Profis, die höchste Präzision und Langlebigkeit in ihren elektronischen Schaltungen benötigen. Dieser Widerstand wurde entwickelt, um Schwankungen zu minimieren und eine exakte Signalverarbeitung und Energieverteilung zu gewährleisten, was ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von Anwendungen macht.
Warum RND 1550805 DV die überlegene Wahl ist
Herkömmliche Widerstände können unter Temperaturschwankungen oder mechanischer Belastung ihre Eigenschaften verändern, was zu unvorhersehbaren Ergebnissen in komplexen Schaltungen führt. Der RND 1550805 DV zeichnet sich durch seine herausragende Stabilität und Zuverlässigkeit aus. Dank seiner präzisen Fertigung und hochwertigen Materialien bietet er eine Toleranz von 5%, die für viele industrielle und wissenschaftliche Anwendungen ausreichend ist. Das 0805-Gehäuse ermöglicht eine platzsparende Integration auf kleinsten Leiterplatten, während die spezifizierte Belastbarkeit von 125 mW eine robuste Leistung auch bei moderater Leistungsabgabe gewährleistet. Diese Kombination aus Präzision, Robustheit und kompakter Bauweise macht ihn zur überlegenen Wahl gegenüber Standardkomponenten, die oft Kompromisse bei der Leistung oder Langlebigkeit erfordern.
Technische Spezifikationen und Bauart
Der RND 1550805 DV ist ein Surface Mount Device (SMD) Widerstand, konzipiert für den Einsatz auf Leiterplatten mittels Reflow-Lötverfahren. Seine Konstruktion basiert auf einer stabilen keramischen Basis, auf die eine Widerstandsschicht aufgebracht wird. Diese Widerstandsschicht wird präzise mittels Laserabgleich auf den exakten Nennwert von 33 kOhm eingestellt. Eine Schutzschicht versiegelt die Widerstandsschicht und schützt sie vor Umwelteinflüssen wie Feuchtigkeit und chemischen Substanzen. Die Anschlussflächen sind in der Regel aus einer leitfähigen Metalllegierung gefertigt, um eine zuverlässige Lötverbindung zu gewährleisten und einen geringen Kontaktwiderstand zu erzielen.
Vorteile des RND 1550805 DV im Überblick
- Hohe Präzision: Mit einer Toleranz von 5% liefert der RND 1550805 DV konsistente und vorhersagbare Ergebnisse in Ihrer Schaltung. Dies ist entscheidend für Anwendungen, bei denen genaue Spannungs- und Stromverhältnisse erforderlich sind.
- Robuste Bauweise: Das 0805-Gehäuse, ein gängiger Standard im SMD-Bereich, ist mechanisch stabil und resistent gegen Vibrationen, was die Zuverlässigkeit Ihrer Geräte erhöht.
- Platzsparend: Die kompakten Abmessungen des 0805-Gehäuses ermöglichen eine dichte Bestückung von Leiterplatten, ideal für miniaturisierte Elektronik und tragbare Geräte.
- Zuverlässige Leistung: Mit einer Nennleistung von 125 mW ist dieser Widerstand für eine Vielzahl von gängigen Stromversorgungs- und Signalverarbeitungskreisen bestens geeignet, ohne Gefahr zu laufen, thermisch überlastet zu werden.
- Breites Anwendungsspektrum: Ob in der industriellen Automatisierung, in der Unterhaltungselektronik, in Messgeräten oder in der Telekommunikation – der RND 1550805 DV ist ein vielseitig einsetzbarer Baustein.
- Kosteneffizienz: Trotz seiner hohen Qualität und Präzision bietet dieser Widerstand eine ausgezeichnete Kosten-Nutzen-Relation für Massenanwendungen.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | RND 1550805 DV |
| Typ | SMD-Widerstand (Surface Mount Device) |
| Bauform | 0805 (entspricht 2.0 mm x 1.25 mm) |
| Widerstandswert | 33 kOhm (Kilohm) |
| Toleranz | 5% (± 5% Abweichung vom Nennwert) |
| Nennleistung | 125 mW (Milliwatt) – Maximale Dauerbelastbarkeit unter Standardbedingungen. Bei erhöhter Umgebungstemperatur oder unzureichender Kühlung muss die Belastbarkeit der Anwendung angepasst werden. |
| Temperaturkoeffizient | Typischerweise im Bereich von ±200 ppm/°C bis ±400 ppm/°C für diese Widerstandsklasse. Ermöglicht stabile Operation über einen weiten Temperaturbereich. |
| Material der Widerstandsschicht | Metallschicht oder Metalloxidfilm, bekannt für gute Stabilität und geringes Rauschen. |
| Gehäusematerial | Hochwertige Keramikbasis (Aluminiumoxid) für thermische Stabilität und mechanische Festigkeit. |
| Lötanschlussflächen | Beschichtet mit einer leitfähigen Legierung für optimale Lötbarkeit und geringen Übergangswiderstand. |
| Einsatztemperatur-Bereich | Standardmäßig von -55°C bis +155°C, abhängig von der genauen Spezifikation des Herstellers. Ermöglicht den Einsatz in extremen Umgebungen. |
| Anwendungen | Signalgenerierung, Spannungs- und Stromregelung, Filterkreise, Pulldämpfung, Lastwiderstände in Niedrigstromanwendungen. |
Erweiterte Anwendungsgebiete und technische Tiefe
Der RND 1550805 DV ist nicht nur ein einfacher Widerstand; er ist ein entscheidendes Glied in der Kette einer jeden Schaltung, das maßgeblich die Signalintegrität und die Performance beeinflusst. In der Signalverarbeitung spielt seine 5%ige Toleranz eine wichtige Rolle bei der Bestimmung der Bandbreite von Filtern und der Genauigkeit von Verstärkerstufen. Selbst geringfügige Abweichungen können in hochfrequenten Anwendungen zu unerwünschten Verzerrungen oder Phasenverschiebungen führen. Die 125 mW Nennleistung ermöglicht den Einsatz als Lastwiderstand in Ausgangsstufen von Verstärkern oder als Teil von Spannungsteilern, wo eine konstante Impedanz erforderlich ist. Seine thermische Stabilität gewährleistet, dass diese Werte auch bei leicht erhöhten Betriebstemperaturen, wie sie in dicht gepackten Gehäusen häufig vorkommen, aufrechterhalten werden. Dies minimiert das Risiko von thermischem Durchgehen oder Driften der Schaltungsparameter, was die Lebensdauer und Zuverlässigkeit des Gesamtsystems verlängert.
Die Wahl einer Metallschicht- oder Metalloxidfilm-Technologie für die Widerstandsschicht ist ein weiteres Merkmal, das die überlegene Performance dieses Bauteils unterstreicht. Diese Materialien sind bekannt für ihr geringes thermisches Rauschen im Vergleich zu Kohleschichtwiderständen. Dies ist insbesondere in rauschkritischen Anwendungen wie Audio-Vorverstärkern, medizinischen Geräten oder empfindlichen Messinstrumenten von entscheidender Bedeutung. Ein geringeres Rauschen bedeutet ein reineres Signal und somit eine höhere Genauigkeit der gemessenen oder verarbeiteten Daten. Die Keramikbasis sorgt nicht nur für eine hervorragende Wärmeableitung, sondern auch für eine hohe Dielektrizitätsfestigkeit, was die Isolation gegenüber anderen Bauteilen und der Leiterplatte sicherstellt und Kurzschlüsse verhindert.
Die 0805er Bauform ist der De-facto-Standard für viele moderne Leiterplattendesigns. Ihre Größe ist optimal für die automatisierte Bestückung (Pick-and-Place-Maschinen), was die Produktionskosten senkt. Gleichzeitig ist sie groß genug, um eine ausreichende Oberfläche für die Lötverbindung zu bieten und Wärme effektiv abzuführen, was bei den 125 mW Nennleistung wichtig ist. Die Anschlussflächen sind typischerweise mit Nickel-Gold oder einer ähnlichen Oberflächenbehandlung versehen, um eine hervorragende Lötbarkeit mit gängigen Loten wie bleifreien Legierungen zu gewährleisten. Diese Oberflächenbehandlung schützt auch vor Oxidation und sorgt für eine langfristig stabile elektrische Verbindung.
FAQ – Häufig gestellte Fragen zu RND 1550805 DV – SMD-Widerstand, 0805, 33 kOhm, 125 mW, 5%
Was bedeutet die Bauform 0805 genau?
Die Bauform 0805 bezieht sich auf die physikalischen Abmessungen des SMD-Widerstands. Die Zahlen stehen für die Länge und Breite in Zoll, multipliziert mit 100. Ein 0805-Widerstand hat also eine Länge von etwa 0,08 Zoll und eine Breite von 0,05 Zoll, was umgerechnet ungefähr 2,0 mm x 1,25 mm entspricht. Diese Größe ist ein sehr gängiger Standard in der Elektronikfertigung und ermöglicht eine gute Balance zwischen Bauteilgröße und Handhabbarkeit für Bestückungsautomaten.
Ist die 5%ige Toleranz für meine Anwendung ausreichend?
Eine Toleranz von 5% ist für eine breite Palette von Anwendungen ausreichend, darunter die meisten Signalverarbeitungskreise, Spannungsteiler, Filternetzwerke mit geringeren Präzisionsanforderungen und allgemeine Stromregelkreise. Für hochpräzise Messinstrumente, kalibrierte Schaltungen oder Frequenzbestimmende Schaltungen, bei denen geringste Abweichungen zu Problemen führen können, sind Widerstände mit engeren Toleranzen (z.B. 1% oder 0,1%) zu bevorzugen. Bitte prüfen Sie die spezifischen Anforderungen Ihres Projekts, um sicherzustellen, ob 5% ausreichen.
Wie verhält sich der Widerstand bei unterschiedlichen Temperaturen?
Der RND 1550805 DV verfügt über einen spezifizierten Temperaturkoeffizienten (typischerweise im Bereich von ±200 ppm/°C bis ±400 ppm/°C). Das bedeutet, dass sich der Widerstandswert mit jeder Änderung der Temperatur um 1°C um einen sehr kleinen Betrag ändert. Für die meisten Anwendungen, bei denen keine extremen Temperaturschwankungen auftreten oder sehr hohe Präzision erforderlich ist, ist diese Stabilität mehr als ausreichend. Bei Anwendungen mit sehr breiten Temperaturbereichen ist es ratsam, die genauen Spezifikationen des Herstellers bezüglich des Temperaturkoeffizienten zu konsultieren.
Welche Art von Anwendungen sind für die 125 mW Nennleistung geeignet?
Die Nennleistung von 125 mW gibt die maximale Dauerleistung an, die der Widerstand unter Standard-Umgebungsbedingungen (typischerweise 25°C) ohne Überhitzung aufnehmen kann. Dies ist ausreichend für viele gängige Anwendungen, wie z.B. als Lastwiderstand in Signalpfaden, als Teil von Spannungsteilern, in LED-Treiberschaltungen mit geringem Strom oder als Pull-up/Pull-down-Widerstand in digitalen Logikschaltungen. Bei höheren Umgebungstemperaturen oder wenn der Widerstand in einem Bereich mit schlechter Luftzirkulation verbaut ist, sollte die tatsächlich auftretende Verlustleistung deutlich unter den 125 mW liegen, um eine Überlastung zu vermeiden.
Wie wird der RND 1550805 DV auf der Leiterplatte montiert?
Der RND 1550805 DV ist ein SMD-Bauteil (Surface Mount Device). Die Montage erfolgt durch Auflöten der beiden Anschlussflächen des Widerstands direkt auf entsprechende Lötpads auf der Leiterplatte. Dies geschieht typischerweise im Rahmen eines automatisierten Bestückungsprozesses, bei dem die Bauteile mithilfe von Lotpaste auf der Leiterplatte positioniert und anschließend im Reflow-Ofen verlötet werden.
Was bedeutet „Metallschicht“ oder „Metalloxidfilm“ als Widerstandsmaterial?
Diese Begriffe beschreiben die Art der Widerstandsschicht, die auf der keramischen Basis des Widerstands aufgebracht ist. Metallschicht- und Metalloxidfilm-Widerstände sind für ihre gute Stabilität, geringe Temperaturabhängigkeit und ihr niedriges Rauschen bekannt. Sie bieten eine höhere Präzision und bessere Leistung im Vergleich zu älteren Technologien wie Kohleschichtwiderständen und sind daher die bevorzugte Wahl für viele moderne Elektronikanwendungen.
Wo finde ich weitere technische Datenblätter oder Informationen zum RND 1550805 DV?
Weitere detaillierte technische Informationen, einschließlich spezifischer Angaben zum Temperaturkoeffizienten, zu den genauen Abmessungen, zur maximalen Betriebsspannung und zu den zulässigen Lötverfahren, finden Sie im offiziellen Datenblatt des Herstellers für das Bauteil RND 1550805 DV. Diese sind in der Regel auf der Produktseite des Herstellers oder über Distributoren wie Lan.de verfügbar.
