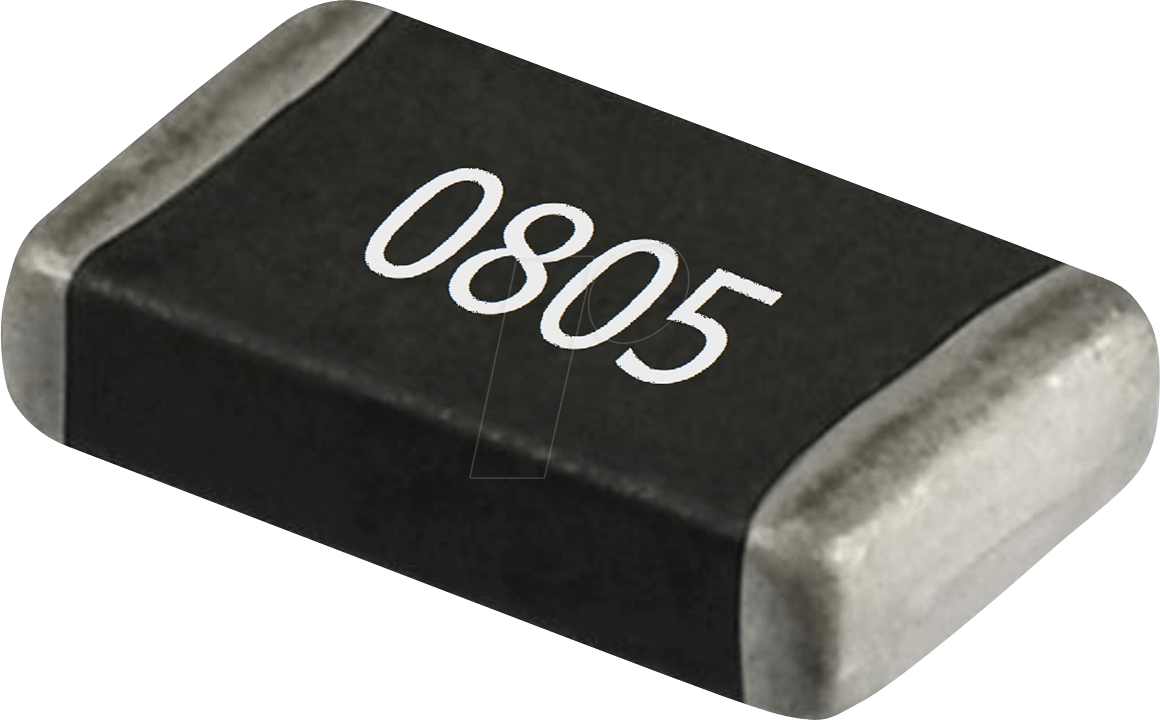

Präzise Leistung für anspruchsvolle Schaltungen: Der RND 1550805 AX SMD-Widerstand
Dieser SMD-Widerstand RND 1550805 AX ist die optimale Lösung für Entwickler, Ingenieure und Hobbyisten, die in ihren elektronischen Schaltungen eine präzise und zuverlässige Widerstandsfunktion benötigen. Er eignet sich ideal für den Einsatz in SMD-bestückten Platinen, wo Platzersparnis und hohe Integrationsdichte gefragt sind, und liefert konstante Ergebnisse in anspruchsvollen Anwendungen.
Warum RND 1550805 AX die überlegene Wahl ist
Im Vergleich zu herkömmlichen bedrahteten Widerständen bietet der RND 1550805 AX entscheidende Vorteile durch seine Oberflächenmontage-Technologie. Die kompakte Bauform des 0805-Gehäuses ermöglicht eine höhere Packungsdichte auf Leiterplatten, was zu kleineren und leichteren Endprodukten führt. Die präzise gefertigten Keramiksubstrate und Metallschicht-Widerstandselemente gewährleisten eine hohe Stabilität über einen weiten Temperaturbereich und eine geringe Toleranz von 5%, was für genaue Schaltungsfunktionen unerlässlich ist. Die automatische Bestückung ist mit diesem Standard-SMD-Gehäuse einfach und kosteneffizient realisierbar, was Produktionsprozesse beschleunigt.
Konstruktion und Materialwissenschaft für Zuverlässigkeit
Der RND 1550805 AX SMD-Widerstand basiert auf einer hochentwickelten Keramikkörper-Konstruktion. Dieser keramische Kern dient als stabiles Substrat für die aufgebrachte Widerstandsschicht. Die Wahl des Keramikmaterials gewährleistet eine exzellente thermische Leitfähigkeit, die eine effiziente Wärmeableitung auch unter Last ermöglicht. Die Widerstandsschicht selbst besteht aus einer präzise abgelagerten Metalllegierung, die durch Sputter- oder ähnliche Verfahren aufgebracht wird. Dies ermöglicht die Realisierung spezifischer Widerstandswerte bei gleichzeitig hoher Langzeitstabilität und geringer Temperaturabhängigkeit. Die Endkappen sind mit einer leitfähigen Schicht versehen, die eine zuverlässige Verbindung zur Lötfläche auf der Leiterplatte sicherstellt. Die äußere Schutzschicht, typischerweise eine Epoxidharz-basierte Beschichtung, schützt den Widerstand vor Umwelteinflüssen wie Feuchtigkeit, chemischen Substanzen und mechanischer Beanspruchung.
Präzision und Leistung im Detail
Mit einem definierten Widerstandswert von 91 Ohm und einer Leistungstoleranz von 5% ist dieser SMD-Widerstand für eine Vielzahl von Stromkreisapplikationen konzipiert. Die Nennleistung von 125 mW (0.125 Watt) erlaubt den Einsatz in Schaltungen, die moderate Leistung verarbeiten müssen, ohne dass es zu einer Überhitzung oder Degradation des Bauteils kommt. Die kompakte Baugröße des 0805-Gehäuses (entspricht etwa 2,0 mm x 1,25 mm) macht ihn universell einsetzbar, von der Konsumerelektronik bis hin zu industriellen Steuerungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | RND 1550805 AX |
| Widerstandstyp | SMD-Widerstand |
| Gehäusegröße | 0805 |
| Widerstandswert | 91 Ohm |
| Nennleistung | 125 mW (0.125 W) |
| Toleranz | 5% |
| Temperaturkoeffizient (typisch) | Die genauen Werte werden durch die spezifische Metallschicht-Technologie bestimmt und sind für präzise Anwendungen im Bereich von ±100 ppm/°C bis ±250 ppm/°C üblich. |
| Betriebstemperaturbereich | Typischerweise von -55°C bis +155°C, abhängig vom spezifischen Material und Aufbau des Herstellers. |
| Maximale Betriebsspannung | Die maximale Betriebsspannung wird durch das Verhältnis von Leistung und Widerstand bestimmt, typischerweise im Bereich von wenigen zehn Volt bis über hundert Volt, um die Nennleistung nicht zu überschreiten. |
| Lötverfahren-Kompatibilität | Geeignet für gängige Lötverfahren wie Reflow-Löten und Wellenlöten. |
Vielseitige Anwendungsgebiete
Der RND 1550805 AX SMD-Widerstand findet aufgrund seiner Eigenschaften breite Anwendung in verschiedenen elektronischen Feldern:
- Stromversorgungsschaltungen: Zur Stromregelung, Spannungsabteilung und als Lastwiderstand in DC/DC-Wandlern und linearen Reglern.
- Signalverarbeitung: Als Teil von Filter- und Verstärkerschaltungen, wo präzise Widerstandswerte für die Charakteristik des Signals entscheidend sind.
- Messschaltungen: In Präzisionsmessgeräten, wo geringe Toleranzen und Stabilität unerlässlich sind.
- Digitale Schaltungen: Als Pull-up- oder Pull-down-Widerstände für Logik-Gates und Schnittstellen.
- Beleuchtungstechnik: Zur Strombegrenzung von LEDs in kompakten Designs.
- Automobilindustrie: In Steuergeräten und Sensoren, die hohen Umgebungsbedingungen ausgesetzt sind.
- Medizintechnik: In Geräten, die hohe Zuverlässigkeit und Präzision erfordern.
FAQ – Häufig gestellte Fragen zu RND 1550805 AX – SMD-Widerstand, 0805, 91 Ohm, 125 mW, 5%
Was bedeutet die Gehäusegröße 0805?
Die Bezeichnung 0805 bezieht sich auf die physikalischen Abmessungen des SMD-Gehäuses. Die erste Zahl (08) steht für die Länge in Zoll multipliziert mit 100, und die zweite Zahl (05) für die Breite in Zoll multipliziert mit 100. Ein 0805-Gehäuse hat also eine Länge von ca. 0,08 Zoll (etwa 2,0 mm) und eine Breite von ca. 0,05 Zoll (etwa 1,25 mm).
Welche maximale Spannung kann der Widerstand sicher verarbeiten?
Die maximale Betriebsspannung hängt vom Widerstandswert und der Nennleistung ab. Sie berechnet sich grob nach der Formel U = √(P R). Für einen 91 Ohm Widerstand mit 125 mW Leistung wäre die maximale Spannung theoretisch √(0,125 W 91 Ω) ≈ 3,36 Volt. Allerdings sind in der Praxis die Datenblätter des Herstellers maßgeblich, da zusätzliche Sicherheitsfaktoren und Isolationsgrenzen berücksichtigt werden.
Wie wichtig ist die Toleranz von 5% für meine Anwendung?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert um bis zu 5% vom Nennwert abweichen kann. Für viele Standardanwendungen ist dies ausreichend. Wenn jedoch sehr präzise Schaltungen, wie z.B. in Messgeräten oder hochfrequenten Designs, realisiert werden sollen, sind Widerstände mit geringerer Toleranz (z.B. 1% oder 0.5%) erforderlich.
Kann der RND 1550805 AX in Hochfrequenzschaltungen eingesetzt werden?
Obwohl dieser Widerstand für allgemeine Anwendungen konzipiert ist, kann er in vielen HF-Schaltungen eingesetzt werden, solange die Frequenzgrenzen des Bauteils nicht überschritten werden. Die parasitären Effekte wie Induktivität und Kapazität sind bei 0805-Gehäusen relativ gering, aber für kritische HF-Anwendungen sollten speziell dafür entwickelte HF-Widerstände bevorzugt werden.
Welche Lötverfahren sind für diesen SMD-Widerstand geeignet?
Der RND 1550805 AX ist für gängige Oberflächenmontagetechniken konzipiert. Dazu gehören primär das Reflow-Löten, das bei automatischer Bestückung am weitesten verbreitet ist, sowie das Wellenlöten, das in einigen Produktionsprozessen ebenfalls zum Einsatz kommt.
Was bedeutet die Nennleistung von 125 mW?
Die Nennleistung von 125 mW gibt an, wie viel Leistung der Widerstand kontinuierlich in Wärme umwandeln kann, ohne dass seine Spezifikationen beeinträchtigt werden oder eine Überlastung eintritt. Es ist wichtig, die tatsächliche Leistung in der Schaltung unterhalb dieses Wertes zu halten, um die Lebensdauer und Zuverlässigkeit des Bauteils zu gewährleisten.
Wie wird die Langzeitstabilität dieses Widerstands gewährleistet?
Die Langzeitstabilität wird durch die hochwertige Materialauswahl und den präzisen Fertigungsprozess erreicht. Die Metallschicht-Widerstandsbahn ist robust und widerstandsfähig gegen Alterungseffekte. Die schützende Beschichtung verhindert zudem das Eindringen von Feuchtigkeit und Chemikalien, die die Widerstandsänderung über die Zeit beeinflussen könnten.
