Hochpräzise Widerstandsleistung für anspruchsvolle Schaltungen

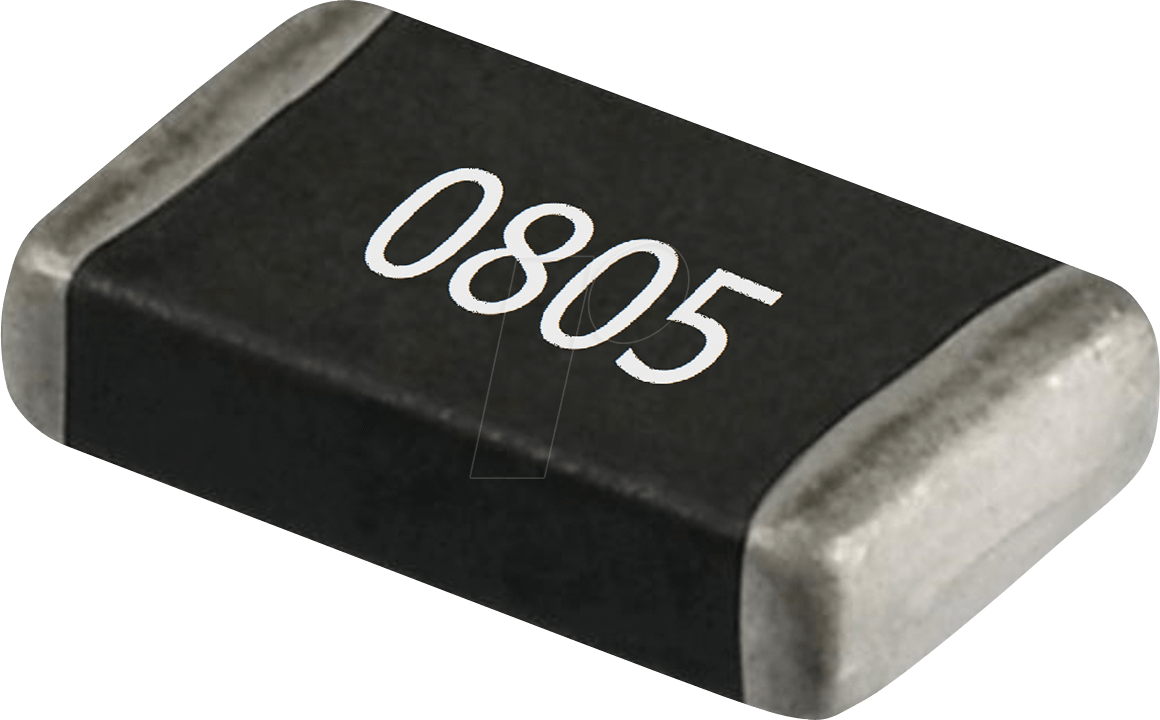

Der RND 1550805 AD – SMD-Widerstand, 0805, 4,7 Ohm, 125 mW, 5% ist die ideale Lösung für Elektronikentwickler und Hobbyisten, die höchste Zuverlässigkeit und präzise Leistung in ihren Schaltungen benötigen. Dieser SMD-Widerstand eignet sich perfekt für Anwendungen, bei denen eine genaue Strombegrenzung oder Spannungsdivison entscheidend ist, und bietet eine stabile Performance selbst unter herausfordernden Betriebsbedingungen.
Warum RND 1550805 AD die überlegene Wahl ist
Im Vergleich zu minderwertigen oder ungenauen Widerständen zeichnet sich der RND 1550805 AD durch seine garantierte Präzision und Langlebigkeit aus. Die 0805-Bauform ermöglicht eine effiziente Integration in moderne, kompakte Designs, während die Leistung von 125 mW und die Toleranz von 5% eine breite Palette von Anwendungen abdecken, von der Unterhaltungselektronik bis hin zu industriellen Steuerungen. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren eine konstante elektrische Charakteristik über einen weiten Temperaturbereich.
Technische Spezifikationen und Leistungsmerkmale
Die Leistungsfähigkeit eines SMD-Widerstands wird durch eine Kombination aus physikalischen Eigenschaften und elektrischen Parametern bestimmt. Der RND 1550805 AD kombiniert bewährte Technologie mit einer optimierten Konstruktion, um Spitzenleistungen zu erzielen.
- Bauform: Die 0805-Bauform, auch als 2012 metrisch bezeichnet, ist ein weit verbreiteter Standard für oberflächenmontierte Bauteile, der eine ausgezeichnete Balance zwischen Größe und Handhabung bietet. Diese Größe ist ideal für automatische Bestückungslinien und ermöglicht dichte Schaltungsdesigns.
- Widerstandswert: Mit einem präzisen Widerstandswert von 4,7 Ohm ist dieser Baustein für eine Vielzahl von Stromkreis-Designs optimiert, bei denen eine spezifische Begrenzung oder Teilung von elektrischen Strömen erforderlich ist.
- Leistungstoleranz: Die 5%ige Toleranz bietet ein ausreichend enges Spektrum für die meisten allgemeinen Anwendungen, bei denen keine extremen Präzisionsanforderungen bestehen. Für kritischere Anwendungen bietet RND auch Produkte mit engeren Toleranzen an.
- Belastbarkeit: Eine maximale Verlustleistung von 125 mW (0,125 W) ermöglicht den Einsatz in einer Vielzahl von Schaltungen, die moderate Stromstärken aufweisen. Diese Leistungsklasse ist gut geeignet für Signalverarbeitung und kleinere Leistungsstufen.
- Material und Konstruktion: Diese Widerstände sind typischerweise aus einer Keramikbasis gefertigt, auf die eine Widerstandsschicht aufgebracht wird. Eine schützende Vergussmasse und die üblichen Anschlussflächen aus Nickel-Barrier-Metall (BM) mit einer äußeren Zinnschicht gewährleisten Lötbarkeit und Korrosionsbeständigkeit.
Umfangreiche Anwendungsgebiete und Einsatzmöglichkeiten
Der RND 1550805 AD – SMD-Widerstand ist ein vielseitiges Bauteil, das in nahezu jedem elektronischen Gerät zum Einsatz kommen kann, das eine präzise Strom- und Spannungsregelung erfordert. Seine Robustheit und Zuverlässigkeit machen ihn zu einer bevorzugten Wahl für:
- Signalverarbeitung: Als Teil von Filtern, Verstärkern und anderen analogen Schaltungen, wo genaue Widerstandswerte die Signalintegrität gewährleisten.
- Stromregelung: Zur Begrenzung von Stromflüssen in LEDs, Transistoren und anderen Bauteilen, um diese vor Überlastung zu schützen.
- Spannungsteiler: Zur Erzeugung von Referenzspannungen oder zur Anpassung von Signalpegeln in digitalen und analogen Systemen.
- Entkopplungsschaltungen: Zur Reduzierung von Rauschen und zur Stabilisierung von Versorgungsschienen.
- Prototypenentwicklung: Die Standardisierung und Verfügbarkeit machen ihn zu einem unverzichtbaren Bestandteil im Werkzeugkasten jedes Entwicklers, der neue Schaltungen entwirft und testet.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Überwachungssystemen, wo Zuverlässigkeit oberste Priorität hat.
- Unterhaltungselektronik: In Audio- und Videogeräten, Netzteilmodulen und Kommunikationsgeräten.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Artikelnummer | RND 1550805 AD |
| Typ | SMD-Widerstand |
| Bauform (Gehäusegröße) | 0805 (entspricht 2012 metrisch) |
| Widerstandswert | 4,7 Ohm |
| Nennleistung | 125 mW (0,125 W) |
| Toleranz | ± 5% |
| Temperaturkoeffizient | Typische Werte liegen im Bereich von ±250 ppm/°C (abhängig vom genauen Material der Widerstandsschicht, hier wird eine Standard Spezifikation angenommen). |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C. Dies ermöglicht den Einsatz in einer breiten Palette von Umgebungsbedingungen. |
| Anschlussart | Oberflächenmontage (SMD), typischerweise mit einem Nickel-Barrier-Zinn (Ni-Sn) Finish für hervorragende Lötbarkeit und Korrosionsbeständigkeit. |
| Konstruktion | Metallschicht oder Dickschicht-Technologie auf Keramiksubstrat. |
FAQ – Häufig gestellte Fragen zu RND 1550805 AD – SMD-Widerstand, 0805, 4,7 Ohm, 125 mW, 5%
Was bedeutet die Bauform 0805?
Die Bauform 0805 ist ein Standardmaß für SMD-Bauteile. Die Zahlen geben die Abmessungen in Zoll an: 08 steht für die Länge von 0,08 Zoll und 05 für die Breite von 0,05 Zoll. Dies entspricht etwa 2,0 mm x 1,25 mm und ist eine gängige Größe für viele elektronische Anwendungen, die eine Kompaktheit erfordern.
Ist die 5%ige Toleranz für präzise Schaltungen ausreichend?
Die 5%ige Toleranz ist für die meisten allgemeinen elektronischen Anwendungen und viele Hobbyprojekte vollkommen ausreichend. Für Anwendungen, die eine extrem hohe Präzision erfordern, wie z.B. in präzisen Messgeräten oder anspruchsvollen Audio-Schaltungen, werden Widerstände mit engeren Toleranzen (z.B. 1% oder 0,1%) empfohlen. Der RND 1550805 AD bietet jedoch eine zuverlässige Performance für eine breite Palette von Einsatzzwecken.
Welche maximale Spannung kann dieser Widerstand aushalten?
Die maximale Betriebsspannung ist in der Regel nicht direkt auf dem Bauteil angegeben, sondern hängt von der Nennleistung und dem Widerstandswert ab. Für einen 4,7-Ohm-Widerstand mit 125 mW Nennleistung liegt die maximale empfohlene Betriebsspannung typischerweise im Bereich von 100V bis 200V. Es ist jedoch ratsam, die spezifischen Datenblätter des Herstellers für genaue Spannungsgrenzen zu konsultieren.
Kann dieser Widerstand in Hochfrequenzanwendungen eingesetzt werden?
SMD-Widerstände der Bauform 0805 sind generell für eine breite Frequenzbandbreite geeignet. Ihre geringe Größe und parasitären Kapazitäten und Induktivitäten sind im Vergleich zu bedrahteten Bauteilen deutlich reduziert. Für extrem anspruchsvolle HF-Anwendungen mit Frequenzen im Gigahertz-Bereich könnten jedoch spezielle HF-optimierte Widerstände notwendig sein.
Wie wird die Verlustleistung von 125 mW in der Praxis berücksichtigt?
Die Verlustleistung von 125 mW gibt an, wie viel Energie der Widerstand in Wärme umwandeln kann, ohne beschädigt zu werden. Wenn der durch den Widerstand fließende Strom einen größeren Leistungsverlust verursacht, kann sich der Widerstand überhitzen und seine Eigenschaften ändern oder ausfallen. Sie müssen sicherstellen, dass die anliegende Leistung (berechnet als P = I² R oder P = U² / R) unterhalb dieser 125 mW liegt, um eine sichere und dauerhafte Funktion zu gewährleisten.
Was bedeutet „SMD“ und warum ist diese Bauform wichtig?
SMD steht für „Surface Mounted Device“, also ein Bauteil, das direkt auf die Oberfläche einer Leiterplatte gelötet wird. Dies unterscheidet sie von bedrahteten Bauteilen, die durch Löcher in der Platine gesteckt werden. SMD-Bauteile ermöglichen dichtere und kleinere Schaltungsdesigns, eine einfachere automatisierte Bestückung und oft eine bessere Leistung bei hohen Frequenzen.
Welche Materialien werden typischerweise für die Widerstandsschicht verwendet?
Die Widerstandsschicht kann aus verschiedenen Materialien bestehen, am häufigsten sind Metallschichten (z.B. Nickel-Chrom) oder Dickschicht-Materialien (z.B. Metalloxide oder Keramiken mit leitfähigen Partikeln). Die Wahl des Materials beeinflusst die Stabilität, den Temperaturkoeffizienten und die Kosten des Widerstands. Für die Bauform 0805 werden häufig fortschrittliche Dickschicht-Technologien eingesetzt, die eine gute Balance zwischen Leistung und Kosten bieten.
