Hochpräzise Schaltungslösungen: RND 1550603 DC – Der SMD-Widerstand für anspruchsvolle Anwendungen
Für Entwickler, Ingenieure und Maker, die in ihren Elektronikprojekten höchste Präzision und Zuverlässigkeit fordern, stellt der RND 1550603 DC einen unverzichtbaren Baustein dar. Dieser SMD-Widerstand löst das Problem von Schwankungen in Stromkreisen, die zu ungenauen Messungen, instabilen Betriebsbedingungen oder gar zum Ausfall empfindlicher Komponenten führen können. Er ist die ideale Wahl für alle, die auf eine konsistente und exakte Widerstandsfunktion angewiesen sind, sei es in der Prototypenentwicklung, in Kleinserienfertigung oder in spezialisierten industriellen Anwendungen.
Überlegene Präzision und Stabilität für Ihre Designs
Warum sollte der RND 1550603 DC die überlegene Wahl gegenüber Standardlösungen sein? Seine herausragende Toleranz von nur 1% und die stabile Leistung von 100 mW garantieren, dass Ihre Schaltungen auch unter wechselnden Umgebungsbedingungen und Belastungen konsistent funktionieren. Im Gegensatz zu weniger präzisen Widerständen, deren Widerstandswerte stärker variieren können, bietet dieser Baustein eine verlässliche Basis für anspruchsvolle Schaltungsdesigns. Die kompakte Bauform im 0603-Gehäuse ermöglicht zudem eine hohe Integrationsdichte auf Ihrer Platine, was besonders in platzbeschränkten Anwendungen von Vorteil ist. Die Lieferung auf einer 5.000er-Rolle stellt eine effiziente und kostengünstige Lösung für mittlere bis größere Stückzahlen dar.
Technologische Überlegenheit und Materialqualität
Der RND 1550603 DC zeichnet sich durch die Verwendung hochwertiger Materialien und fortschrittlicher Fertigungstechnologien aus. Als SMD-Widerstand (Surface Mount Device) ist er für das automatisierte Bestücken von Leiterplatten optimiert, was einen effizienten Produktionsprozess ermöglicht. Die Präzision des Widerstandswertes wird durch eine sorgfältige Kontrolle der Materialzusammensetzung und des Herstellungsprozesses gewährleistet. Dies führt zu einer geringen thermischen Drift und einer hohen Langzeitstabilität, die für kritische Anwendungen unerlässlich sind. Die Nennleistung von 100 mW ist für eine Vielzahl von Standardanwendungen im Niedrigstrom- und Niedervoltbereich mehr als ausreichend und bietet zudem eine gewisse Reserve.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des RND 1550603 DC macht ihn zu einem wertvollen Bauteil in zahlreichen elektronischen Systemen. Seine hohe Präzision prädestiniert ihn für den Einsatz in:
- Messtechnik: Als Teil von präzisen Spannungsteilern, Strommessschaltungen oder Kalibrierungsrouten, wo exakte Referenzwiderstände erforderlich sind.
- Signalverarbeitung: In Filtern, Verstärkern und Oszillatoren, wo die genaue Einstellung von Parametern die Leistung des Gesamtsystems bestimmt.
- Stromversorgungen: Zur stabilen Regelung von Ausgangsspannungen oder zur Strombegrenzung in empfindlichen Schaltungen.
- Regelungstechnik: Als Sollwertgeber oder Rückkopplungselement in PID-Reglern und anderen Steuerungssystemen.
- Sensorik: In Verbindung mit Sensorelementen, die eine präzise Kalibrierung und Auslesung erfordern.
- Prototypenentwicklung und Forschung: Für die schnelle und zuverlässige Umsetzung von Schaltungsdesigns in der Entwicklungsphase.
Die 0603-Bauform ist ein Industriestandard und kompatibel mit den meisten automatisierten Bestückungslinien und manuellen Lötverfahren. Die 5.000er-Rolle bietet eine ökonomische Verpackungseinheit für Projekte, die eine größere Anzahl dieser präzisen Komponenten erfordern.
Technische Spezifikationen im Detail
Um die Leistungsfähigkeit und Eignung des RND 1550603 DC für Ihre spezifischen Anforderungen zu beurteilen, sind die folgenden detaillierten Spezifikationen entscheidend:
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | RND 1550603 DC |
| Produkttyp | SMD-Widerstand |
| Bauform (Gehäuse) | 0603 (entspricht 1,6 mm x 0,8 mm) |
| Widerstandswert | 75 kOhm (75.000 Ohm) |
| Toleranz | ± 1 % |
| Nennleistung | 100 mW (0,1 W) |
| Temperaturkoeffizient (typisch) | ± 50 ppm/°C (typisch, genauer Wert kann je nach Fertigungscharge variieren und wird im Datenblatt spezifiziert) |
| Maximale Betriebsspannung | 50 V (typisch, abhängig von Gehäusegröße und Kühlung) |
| Verpackungseinheit | 5.000 Stück pro Rolle |
| Einsatzbereich | Allgemeine Elektronik, Messtechnik, Signalverarbeitung, Stromversorgungen |
| Lötverfahren | Reflow-Löten, Wellenlöten, Handlöten (unter Beachtung der Materialverträglichkeit) |
FAQ – Häufig gestellte Fragen zu RND 1550603 DC – SMD-Widerstand, 0603, 75 kOhm, 100 mW, 1%, 5.000er-Rolle
Was bedeutet die Bauform „0603“?
Die Bauform „0603“ bezieht sich auf die physikalischen Abmessungen des SMD-Widerstands. Die Ziffern geben die Größe in Zoll an: 06 steht für die Länge (ca. 0,06 Zoll) und 03 für die Breite (ca. 0,03 Zoll). Dies entspricht metrisch etwa 1,6 mm x 0,8 mm. Diese Größe ist sehr gebräuchlich und ermöglicht eine hohe Packungsdichte auf Leiterplatten.
Ist die 1% Toleranz für alle meine Anwendungen ausreichend?
Eine Toleranz von 1% ist für die meisten Standardanwendungen in der Elektronik, einschließlich Messtechnik, Signalverarbeitung und allgemeiner Schaltungsdesign, sehr gut geeignet. Für extrem kritische Anwendungen, wie z.B. hochpräzise Analog-Digital-Wandler oder Referenzspannungsgeneratoren, können möglicherweise Widerstände mit noch engeren Toleranzen (z.B. 0,5% oder 0,1%) erforderlich sein. Prüfen Sie stets die spezifischen Anforderungen Ihres Schaltungsdesigns.
Welche Arten von Lötverfahren sind für diesen SMD-Widerstand geeignet?
Der RND 1550603 DC ist für gängige SMD-Lötverfahren wie Reflow-Löten und Wellenlöten konzipiert. Auch manuelles Löten ist möglich, erfordert jedoch Sorgfalt, um eine Überhitzung der Komponente zu vermeiden. Achten Sie auf die empfohlenen Löttemperaturen und -zeiten gemäß den Richtlinien für SMD-Bauteile und die verwendeten Lote.
Wie wird die Nennleistung von 100 mW in der Praxis eingehalten?
Die Nennleistung von 100 mW gibt die maximale Leistung an, die der Widerstand kontinuierlich unter spezifizierten Bedingungen (z.B. mit ausreichender Luftzirkulation und ohne zusätzliche Erwärmung durch benachbarte Bauteile) dissipieren kann, ohne seine Spezifikationen zu überschreiten. Bei der Dimensionierung Ihrer Schaltung ist es ratsam, die tatsächlich auftretende Verlustleistung deutlich unter der Nennleistung zu halten, um die Lebensdauer und Stabilität des Widerstands zu gewährleisten. Eine Faustregel ist, die Verlustleistung auf maximal 50% der Nennleistung zu begrenzen.

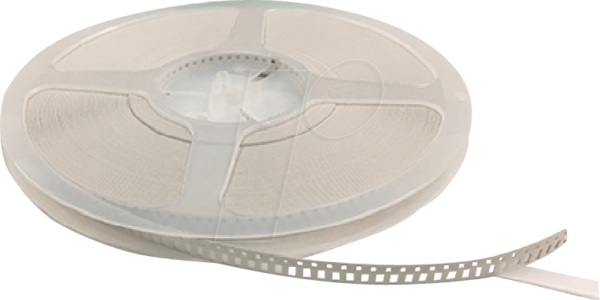

Was bedeutet „5.000er-Rolle“?
Eine „5.000er-Rolle“ bedeutet, dass der Widerstand in einer Verpackungseinheit von 5.000 Stück geliefert wird. Diese Rollen sind typischerweise mit Klebeband versehen und dienen der automatischen Bestückung von Leiterplatten. Diese Verpackungsgröße ist ideal für Unternehmen und Maker, die mittlere bis größere Mengen an diesen spezifischen Widerständen benötigen und eine effiziente Handhabung und Lagerung wünschen.
Kann ich diesen Widerstand auch für DC- und AC-Anwendungen verwenden?
Ja, der RND 1550603 DC ist ein metallschichtbasierter Widerstand, der sowohl für Gleichstrom (DC) als auch für Wechselstrom (AC) geeignet ist, solange die Frequenz im üblichen Bereich für solche Bauteile liegt und die maximale Spannung nicht überschritten wird. Die Spezifikationen beziehen sich primär auf die elektrische Funktion des Widerstandswertes.
Gibt es besondere Lagerbedingungen für diesen SMD-Widerstand?
SMD-Widerstände sind im Allgemeinen robust, sollten aber gemäß den Herstellerempfehlungen gelagert werden. Dies beinhaltet in der Regel die Lagerung in der Originalverpackung, an einem trockenen Ort, geschützt vor extremen Temperaturen und direkter Sonneneinstrahlung, um die Integrität der Lötpads und des Widerstandsmaterials zu gewährleisten.
