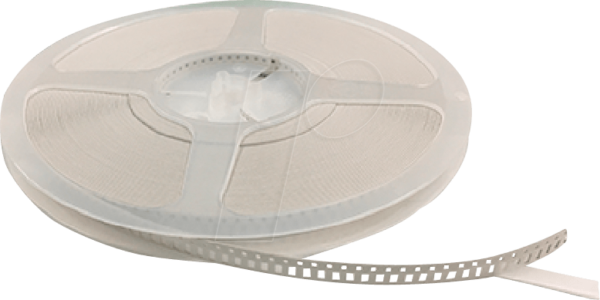

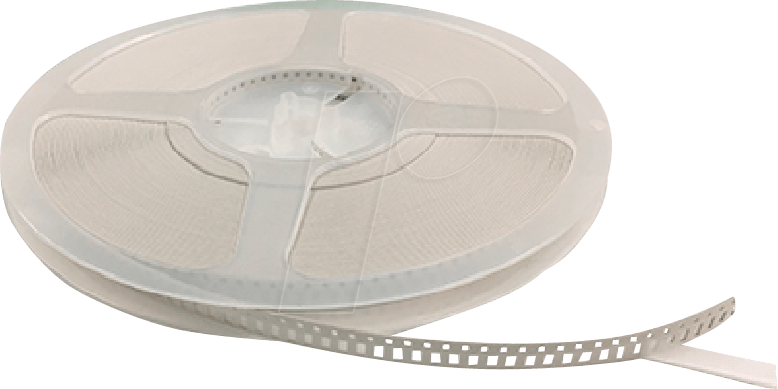

Der RND 1550603 DA – SMD-Widerstand, 0603, 68 kOhm, 100 mW, 1%, 5.000er-Rolle: Präzision für anspruchsvolle Elektronikprojekte
Elektronische Schaltungen erfordern exakt spezifizierte Bauteile, um zuverlässig und effizient zu funktionieren. Der RND 1550603 DA – SMD-Widerstand mit seinen präzisen 68 kOhm und einer Toleranz von 1% löst das Problem von Ungenauigkeiten und Schwankungen in Signalwegen und Stromversorgungen. Dieses Produkt ist ideal für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die höchste Anforderungen an die Stabilität und Genauigkeit ihrer Schaltungen stellen, sei es in der Prototypenentwicklung, der Serienfertigung oder bei Reparaturen.
Warum der RND 1550603 DA die überlegene Wahl ist
Im Vergleich zu Standardlösungen, die oft höhere Toleranzen aufweisen oder in geringeren Stückzahlen angeboten werden, setzt der RND 1550603 DA neue Maßstäbe in Sachen Zuverlässigkeit und Wirtschaftlichkeit für professionelle Anwendungen. Die präzise 1%-Toleranz minimiert Abweichungen im Schaltungsdesign, was zu stabileren und vorhersagbareren Ergebnissen führt. Die Leistungsfähigkeit von 100 mW erlaubt den Einsatz in einer breiten Palette von Applikationen, während die 5.000er-Rolle eine effiziente und kostengünstige Bestückung großer Stückzahlen ermöglicht. Die kompakte Bauform im 0603-Gehäuse (SMD) ist zudem optimiert für moderne, platzsparende Platinendesigns.
Technische Spezifikationen im Detail
Der RND 1550603 DA repräsentiert die Spitze der SMD-Widerstandstechnologie. Seine Hauptaufgabe besteht darin, den Stromfluss in einer elektronischen Schaltung gezielt zu begrenzen. Dies ist entscheidend für die Funktion von unzähligen elektronischen Geräten, von Sensorschaltungen über Audioverstärker bis hin zu Spannungsreglern.
Widerstandswert: Der Nennwiderstand von 68 kOhm ist eine gängige und vielseitige Größe, die in vielen Schaltungstopologien Anwendung findet. Er ermöglicht eine präzise Einstellung von Strömen und Spannungen, was für die Signalintegrität und die Effizienz von energiebezogenen Schaltungen von größter Bedeutung ist.
Toleranz: Die extrem geringe Toleranz von ±1% gewährleistet, dass der tatsächliche Widerstandswert des Bauteils nur minimal vom Nennwert abweicht. Dies ist ein kritischer Faktor, um Schaltungen mit hoher Präzision zu entwerfen und unerwünschte Effekte wie Drift oder Ungleichgewichte zu vermeiden. In anspruchsvollen Messschaltungen oder hochfrequenten Anwendungen, wo jede Abweichung zählt, ist diese Präzision unverzichtbar.
Leistung: Mit einer maximalen Verlustleistung von 100 mW (Millivoltampere) ist dieser Widerstand für eine Vielzahl von Anwendungen geeignet, bei denen moderate Leistungsanforderungen bestehen. Er kann ohne Probleme in Schaltungen eingesetzt werden, die keine übermäßige Wärmeentwicklung verursachen. Dies macht ihn zu einer zuverlässigen Wahl für viele gängige Elektronikbausteine.
Bauform: Das 0603-Gehäuse ist eine weit verbreitete Standardgröße für Surface-Mount-Devices (SMD). Es ermöglicht eine hohe Packungsdichte auf Leiterplatten, was für die Miniaturisierung moderner elektronischer Geräte von entscheidender Bedeutung ist. Die geringe Größe erleichtert zudem die automatisierte Bestückung.
Verpackung: Die Lieferung erfolgt in einer 5.000er-Rolle. Dies ist eine wirtschaftlich sinnvolle Verpackungsgröße für industrielle Anwendungen und für Entwicklungsabteilungen, die regelmäßig größere Mengen an Bauteilen benötigen. Es reduziert die Kosten pro Stück und optimiert den Lagerbestand.
Qualitätsmerkmale und Materialwissenschaft
Der RND 1550603 DA SMD-Widerstand zeichnet sich durch seine hochwertige Konstruktion aus, die auf Langlebigkeit und Zuverlässigkeit ausgelegt ist. Die Dickschichttechnologie, die typischerweise bei solchen Widerständen zum Einsatz kommt, verwendet eine resistive Paste, die auf einem Keramiksubstrat aufgebracht und gebrannt wird. Dies gewährleistet eine exzellente Langzeitstabilität und Beständigkeit gegenüber Umwelteinflüssen.
Das Keramiksubstrat, oft Aluminiumoxid (Al₂O₃), dient als nichtleitende Basis und bietet hervorragende thermische und mechanische Eigenschaften. Die resistive Schicht besteht aus einer Mischung von Metalloxiden und Glaspulvern, deren Zusammensetzung präzise auf den gewünschten Widerstandswert abgestimmt ist. Durch das Lasertrimmen wird der Widerstandswert exakt auf den vorgegebenen Wert (68 kOhm mit 1% Toleranz) eingestellt. Die äußeren Anschlüsse sind mit leitfähigen Metallschichten versehen, die eine sichere Lötverbindung mit der Leiterplatte gewährleisten.
Die Kapselung des Bauteils erfolgt typischerweise mit einem robusten Epoxidharz oder einer ähnlichen Schutzschicht. Diese Schicht schützt den Widerstand vor mechanischer Beschädigung, Feuchtigkeit und chemischen Einflüssen, was seine Lebensdauer signifikant verlängert und die Funktionalität auch unter widrigen Bedingungen sichert.
Einsatzgebiete und Anwendungsbereiche
Die Vielseitigkeit des RND 1550603 DA macht ihn zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Anwendungen:
- Signalverarbeitung: In Audiogeräten, Messinstrumenten und Kommunikationssystemen werden Widerstände benötigt, um Pegel anzupassen, Filter zu realisieren und Impedanzen zu steuern. Die 1%-Toleranz ist hier entscheidend für die Signalintegrität.
- Stromversorgungen: Zur Stabilisierung von Spannungen und zur Begrenzung von Strömen in Netzteilen, Ladegeräten und Power-Management-Einheiten sind präzise Widerstände unerlässlich.
- Sensoren: Bei der Anbindung von Sensoren, die oft mit Spannungsteilern oder Verstärkerschaltungen arbeiten, sorgt die Genauigkeit des Widerstands für präzise Messergebnisse.
- Prototypenentwicklung: Für Entwickler, die neue Schaltungen entwerfen, bietet die hohe Qualität dieses Widerstands die Gewissheit, dass die erreichten Ergebnisse reproduzierbar und zuverlässig sind.
- Serienfertigung: Die 5.000er-Rolle macht den RND 1550603 DA zu einer ökonomischen Wahl für die Massenproduktion von Elektronikgeräten, bei denen Kosteneffizienz und Zuverlässigkeit Hand in Hand gehen müssen.
- Automobilindustrie: In Fahrzeugbordelektronik, wo strenge Zuverlässigkeitsanforderungen gelten, sind hochwertige SMD-Widerstände wie dieser unverzichtbar.
- Industrielle Steuerungen: In Automatisierungssystemen und industriellen Steuergeräten gewährleisten diese Präzisionswiderstände eine stabile und präzise Funktion.
Produkt-Eigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller & Modell | RND 1550603 DA |
| Typ | SMD-Widerstand |
| Bauform (Gehäuse) | 0603 (Metric: 1608) |
| Widerstandswert | 68 kOhm (Kilohm) |
| Toleranz | 1% (± 1 Prozent) |
| Maximale Verlustleistung (Pmax) | 100 mW (Millivoltampere) |
| Technologie | Dickschicht (Metal Oxide Film oder ähnliches) |
| Temperaturkoeffizient (typisch) | Gerings (typischerweise < 100 ppm/°C für 1% Toleranz) |
| Lötverfahren-Kompatibilität | Geeignet für Reflow-Löten und Wellenlöten |
| Verpackung | Rolle mit 5.000 Stück |
| Einsatztemperatur-Bereich | Breit gefächert, typischerweise -55°C bis +155°C (Herstellerangabe prüfen für genaue Werte) |
FAQ – Häufig gestellte Fragen zu RND 1550603 DA – SMD-Widerstand, 0603, 68 kOhm, 100 mW, 1%, 5.000er-Rolle
Was bedeutet die Gehäusegröße 0603?
Die Gehäusegröße 0603 bezieht sich auf die Abmessungen des SMD-Bauteils in Zoll. Konkret bedeutet dies eine Länge von 0,06 Zoll und eine Breite von 0,03 Zoll. In metrischen Einheiten entspricht dies etwa 1,6 mm x 0,8 mm. Diese Größe ist ein Standard für viele Oberflächenmontage-Bauteile und ermöglicht eine hohe Dichte auf Leiterplatten.
Ist ein 1%-Toleranzwiderstand für alle Anwendungen notwendig?
Ein 1%-Toleranzwiderstand ist besonders wichtig in Schaltungen, bei denen präzise Werte für Spannung, Strom oder Frequenz entscheidend sind. Dazu gehören Audioverstärker, Präzisionsmessschaltungen, Filter mit schmaler Bandbreite und Spannungsreferenzen. Für einfachere Anwendungen, wie z.B. LED-Vorwiderstände, können oft auch Widerstände mit 5% oder 10% Toleranz ausreichend sein, hier jedoch bietet die höhere Präzision des 1%-Widerstands immer eine größere Sicherheit.
Welche Art von Widerstandsmaterial wird typischerweise für diesen Typ verwendet?
Für SMD-Widerstände dieser Größe und Präzision wird in der Regel eine Dickschichttechnologie verwendet. Dabei wird eine resistive Schicht aus Metalloxid-Metall-Gemischen oder Metallgläsern auf ein Keramiksubstrat (oft Aluminiumoxid) aufgebracht. Die genaue Zusammensetzung des Materials ist auf den gewünschten Widerstandswert und die erforderliche Stabilität abgestimmt.
Wie wirkt sich die Leistung von 100 mW auf den Einsatz aus?
Die Angabe von 100 mW (Millivoltampere) bezeichnet die maximale Verlustleistung, die der Widerstand dauerhaft vertragen kann, ohne Schaden zu nehmen. Das bedeutet, dass das Produkt aus Spannung und Strom, das über den Widerstand abfällt, 100 mW nicht überschreiten darf. Für die meisten Signalverarbeitungs- und Steuerschaltungen ist diese Leistung mehr als ausreichend. Bei Schaltungen mit sehr hohem Stromverbrauch ist es wichtig, die tatsächliche Verlustleistung zu berechnen und gegebenenfalls einen Widerstand mit höherer Leistung zu wählen.
Warum ist die Verpackung in einer 5.000er-Rolle vorteilhaft?
Die Verpackung in einer 5.000er-Rolle ist insbesondere für industrielle Anwendungen und für Unternehmen, die regelmäßig größere Mengen an Bauteilen verarbeiten, wirtschaftlich und logistisch vorteilhaft. Sie reduziert die Kosten pro Bauteil, minimiert den Verpackungsmüll und erleichtert die automatisierte Bestückung von Leiterplatten erheblich, da Rollen in Bestückungsmaschinen leicht verarbeitet werden können.
Kann dieser Widerstand in Anwendungen mit hohen Temperaturen eingesetzt werden?
SMD-Widerstände wie der RND 1550603 DA sind in der Regel für einen weiten Temperaturbereich ausgelegt, oft von -55°C bis +155°C. Die genauen Spezifikationen des Herstellers sollten jedoch immer konsultiert werden. Es ist wichtig zu beachten, dass die maximale Verlustleistung bei erhöhten Temperaturen abnimmt. Bei Betrieb nahe der oberen Temperaturgrenze muss die tatsächlich auftretende Verlustleistung gegen die reduzierte Nennleistung des Widerstands geprüft werden.
Wo liegen die Unterschiede zu einem bedrahteten Widerstand gleicher Spezifikation?
Der Hauptunterschied liegt in der Bauform und der Montage. SMD-Widerstände werden direkt auf die Oberfläche einer Leiterplatte gelötet, was zu kompakteren Designs, einfacherer automatisierter Bestückung und potenziell besseren Hochfrequenzeigenschaften führt. Bedrahtete Widerstände werden durch Löcher in der Leiterplatte gesteckt und sind oft für höhere Leistungen oder spezifische mechanische Stabilität konzipiert.
