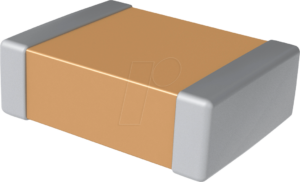

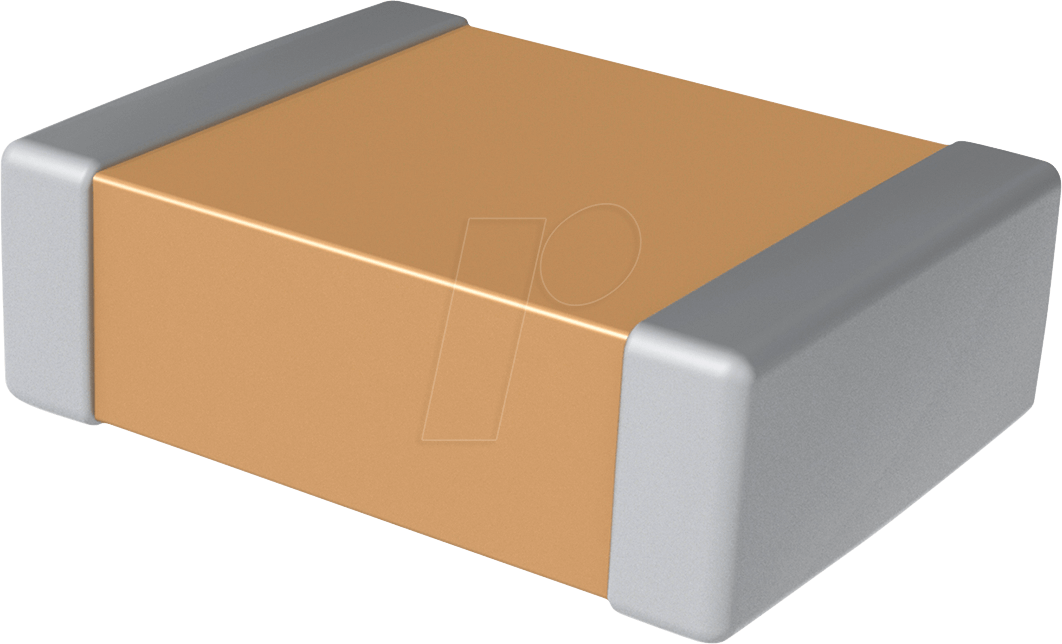

Hochleistungs-SMD-Keramikkondensator RND 150C0402B472 – Präzision für anspruchsvolle Elektronikprojekte
Wenn es um die zuverlässige Entkopplung von Stromversorgungen, die Signalfilterung in Hochfrequenzanwendungen oder die Glättung von Spannungen in komplexen Schaltungen geht, sind präzise und widerstandsfähige Komponenten unerlässlich. Der RND 150C0402B472 – ein Multilayer Ceramic Capacitor (MLCC) im winzigen 0402-Gehäuse – bietet genau diese Leistungsfähigkeit und ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die auf höchste Performance und minimale Abmessungen angewiesen sind.
Warum der RND 150C0402B472 die überlegene Wahl ist
Im Vergleich zu Standardlösungen oder älteren Kondensatortechnologien setzt der RND 150C0402B472 neue Maßstäbe in puncto Bauraumoptimierung, elektrischer Performance und Langzeitstabilität. Seine kompakte Bauform im 0402-Standard ermöglicht eine dichte Bestückung auf Platinen, was besonders in mobilen Geräten, Wearables und IoT-Anwendungen von entscheidender Bedeutung ist. Die MLCC-Technologie selbst bietet inhärent eine exzellente Frequenzcharakteristik und geringe parasitäre Effekte, die für die Signalintegrität in modernen Schaltungen unverzichtbar sind. Mit einer Kapazität von 4,7 nF und einer Spannungsfestigkeit von 50 V deckt dieser Kondensator ein breites Spektrum an gängigen Applikationen ab und bietet dabei die geforderte Toleranz von 10% für zuverlässige Schaltungsdimensionierung.
Technologische Überlegenheit und Anwendungsgebiete
Der RND 150C0402B472 profitiert von fortschrittlichen keramischen Dielektrika, die für ihre stabilen elektrischen Eigenschaften über einen weiten Temperaturbereich bekannt sind. Diese Stabilität ist fundamental für die Vorhersagbarkeit und Zuverlässigkeit elektronischer Systeme, insbesondere dort, wo Umwelteinflüsse die Leistung beeinträchtigen könnten. Die Multilayer-Konstruktion maximiert die Kapazität pro Volumeneinheit und minimiert gleichzeitig den äquivalenten Serienwiderstand (ESR) sowie die parasitäre Induktivität (ESL). Dies resultiert in einer überlegenen Entkopplungsfähigkeit, schnelleren Schaltflanken und einer verbesserten Filterleistung im Vergleich zu älteren Kondensatortechnologien wie Tantalkondensatoren in ähnlichen Größenordnungen.
Vorteile auf einen Blick:
- Kompakte Bauform (0402-Standard): Ermöglicht hohe Integrationsdichte und ist perfekt für Miniaturisierung.
- Hohe Zuverlässigkeit: MLCC-Technologie bietet exzellente Langzeitstabilität und Robustheit gegenüber Umwelteinflüssen.
- Hervorragende elektrische Eigenschaften: Geringe parasitäre Effekte (ESR/ESL) für optimale Signalintegrität und Hochfrequenzverhalten.
- Vielseitige Anwendung: Geeignet für Entkopplung, Filterung, Zeitgeberschaltungen und mehr.
- Breiter Betriebstemperaturbereich: Konstante Leistung auch unter variierenden Umgebungsbedingungen.
- Kosteneffizient: Bietet ein exzellentes Preis-Leistungs-Verhältnis für anspruchsvolle Anwendungen.
Präzisions-Fertigung und Materialeigenschaften
Die Herstellung von MLCCs im 0402-Format erfordert hochpräzise Fertigungsprozesse. Der RND 150C0402B472 wird unter strengen Qualitätskontrollen gefertigt, um eine konsistente Performance und die Einhaltung der Spezifikationen zu gewährleisten. Die keramische Dielektrikumsschicht ist extrem dünn und wird in vielen Lagen übereinander gestapelt, was die hohe Kapazität bei geringer Größe ermöglicht. Die inneren Elektroden bestehen aus leitfähigem Material, das sorgfältig auf die keramischen Schichten abgestimmt ist, um die elektrischen Eigenschaften zu optimieren und thermische Belastungen zu minimieren. Die äußere Hülle schützt die empfindliche Innenstruktur und bietet gleichzeitig eine gute Lötbarkeit für automatische Bestückungsprozesse.
Technische Spezifikationen im Detail
Der RND 150C0402B472 ist ein 0402 SMD-Keramikkondensator mit einer Nennkapazität von 4,7 Nanofarad (nF) und einer maximalen Betriebsspannung von 50 Volt (V). Die zulässige Toleranz der Kapazität beträgt 10%, was eine präzise Dimensionierung von Schaltungen ermöglicht, ohne Kompromisse bei der Funktionalität einzugehen. Die MLCC-Bauweise steht für Multilayer Ceramic Capacitor, ein Synonym für fortschrittliche Kondensatortechnologie im SMD-Bereich. Diese Eigenschaften machen ihn zu einer idealen Komponente für eine Vielzahl von elektronischen Schaltungen, von einfachen Filteranwendungen bis hin zu komplexen digitalen und analogen Schaltungen.
| Spezifikation | Details |
|---|---|
| Hersteller-Artikelnummer | 150C0402B472 |
| Produkttyp | SMD-Keramikkondensator (MLCC) |
| Gehäusegröße | 0402 (entspricht 1.0 x 0.5 mm) |
| Kapazität | 4,7 nF (Nanofarad) |
| Toleranz | ±10% |
| Maximale Betriebsspannung | 50 V (Volt) |
| Dielektrikum-Typ | Fortschrittliches Keramikmaterial (typischerweise X7R oder vergleichbar für gute Temperaturstabilität und Kapazitätskonstanz) |
| Anschlusstyp | SMD (Surface Mount Device) – Oberflächemontage |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C (abhängig vom spezifischen Dielektrikum, hier X7R-Charakteristik angenommen) |
| ESR (Äquivalenter Serienwiderstand) | Extrem gering, optimiert für Hochfrequenzanwendungen und schnelle Schaltvorgänge. Genaue Werte sind datenblattabhängig. |
| ESL (Parasitäre Induktivität) | Minimal, dank der kompakten Bauform und Multilayer-Konstruktion. |
| RoHS-Konformität | Erwartungsgemäß RoHS-konform für den Einsatz in konformer Elektronik. |
Optimierung von Stromversorgungen und Signalpfaden
In modernen elektronischen Geräten ist die Effizienz und Integrität von Stromversorgungen von größter Bedeutung. Der RND 150C0402B472 dient als effektiver Entkopplungskondensator in der Nähe von integrierten Schaltungen (ICs). Er absorbiert schnelle Spannungsspitzen und stellt eine lokale Stromreserve bereit, was zu einer stabileren und saubereren Spannungsversorgung führt. Dies ist entscheidend, um Fehlfunktionen, Rauschen und die Degradation der Leistung von empfindlichen Komponenten zu verhindern. Ebenso wichtig ist seine Rolle in Signalpfaden, wo er als Teil von Filtern dazu beiträgt, unerwünschte Frequenzen zu unterdrücken und das Signal zu reinigen. Seine hohe Güte und geringen Verluste stellen sicher, dass das Nutzsignal möglichst unverfälscht bleibt.
Anwendungen in der Praxis
Die Vielseitigkeit des RND 150C0402B472 eröffnet zahlreiche Anwendungsmöglichkeiten. Er findet breite Verwendung in:
- Mobile Endgeräte: Smartphones, Tablets, Wearables, wo Platzmangel und Energieeffizienz im Vordergrund stehen.
- Internet of Things (IoT) Geräte: Sensoren, Aktoren und Kommunikationsmodule, die kompakte und energieeffiziente Lösungen erfordern.
- Automobilindustrie: Steuergeräte, Infotainmentsysteme und Fahrerassistenzsysteme, die hohe Zuverlässigkeit und Temperaturbeständigkeit benötigen.
- Industrielle Automatisierung: Steuerungen, Sensorik und Antriebstechnik, wo robuste und langlebige Komponenten gefragt sind.
- Medizintechnik: Diagnostikgeräte und tragbare medizinische Instrumente, die höchste Präzision und Zuverlässigkeit erfordern.
- Unterhaltungselektronik: Audio- und Videogeräte, Spielekonsolen und Heimnetzwerkkomponenten.
FAQ – Häufig gestellte Fragen zu RND 150C0402B472 – SMD-Kerko, 0402, 4,7 nF, 50 V, 10%, MLCC
Was bedeutet die Gehäusegröße 0402?
Die Gehäusegröße 0402 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils. Sie entspricht einer Länge von etwa 0,04 Zoll und einer Breite von 0,02 Zoll, was umgerechnet ungefähr 1,0 mm x 0,5 mm sind. Dies macht sie zu einer der kleinsten Standardgrößen für Kondensatoren, ideal für Anwendungen mit hoher Bauteildichte.
Welche Vorteile bietet die MLCC-Technologie gegenüber anderen Kondensatortypen in dieser Größe?
MLCCs (Multilayer Ceramic Capacitors) bieten im Vergleich zu anderen Technologien wie Tantal- oder Elektrolytkondensatoren in ähnlicher Größe eine überlegene Hochfrequenzleistung, geringeren ESR und ESL, eine bessere Temperaturbeständigkeit und eine höhere Zuverlässigkeit, da sie keine flüssigen oder gelartigen Elektrolyte enthalten, die altern oder austrocknen könnten.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, der RND 150C0402B472 ist aufgrund seiner MLCC-Bauweise und der damit verbundenen niedrigen parasitären Induktivität (ESL) und des geringen äquivalenten Serienwiderstands (ESR) hervorragend für Hochfrequenzanwendungen wie HF-Filter, Entkopplung von Hochfrequenz-ICs und Oszillatorschaltungen geeignet.
Was bedeutet eine Toleranz von 10% für die Kapazität?
Eine Toleranz von 10% bedeutet, dass die tatsächliche Kapazität des Kondensators um bis zu 10% höher oder niedriger sein kann als der angegebene Nennwert von 4,7 nF. Für die meisten Entkopplungs- und Filteranwendungen ist diese Toleranz ausreichend. Für sehr präzise Timing- oder Resonanzschaltungen sind möglicherweise Kondensatoren mit geringerer Toleranz (z.B. 5% oder 1%) erforderlich.
Für welche Arten von Schaltungen ist dieser Kondensator am besten geeignet?
Dieser Kondensator eignet sich ideal für eine Vielzahl von Schaltungen, einschließlich:
- Stromversorgungsentkopplung (nahe an Spannungsreglern und ICs)
- Signalfilterung (Low-Pass-, High-Pass- und Bandpassfilter)
- Glättung von Gleichspannungen
- Koppelkondensatoren in analogen und digitalen Schaltungen
- Timer- und Oszillatorschaltungen (wo eine moderate Genauigkeit ausreicht)
Kann dieser Kondensator für höhere Spannungen als 50V verwendet werden?
Nein, die Nennspannung von 50V darf nicht überschritten werden. Eine Überschreitung kann zu einem Durchschlag des Dielektrikums und einem Ausfall des Kondensators führen, was potenziell andere Bauteile in der Schaltung beschädigen könnte. Die Auswahl der korrekten Betriebsspannung ist entscheidend für die Zuverlässigkeit.
Ist der RND 150C0402B472 RoHS-konform?
Als moderner Elektronikbaustein ist davon auszugehen, dass der RND 150C0402B472 gemäß den aktuellen RoHS-Richtlinien (Restriction of Hazardous Substances) gefertigt wird und keine bedenklichen Stoffe oberhalb der zulässigen Grenzwerte enthält. Dies ist wichtig für den Einsatz in konformer Elektronik, insbesondere im europäischen Markt.
