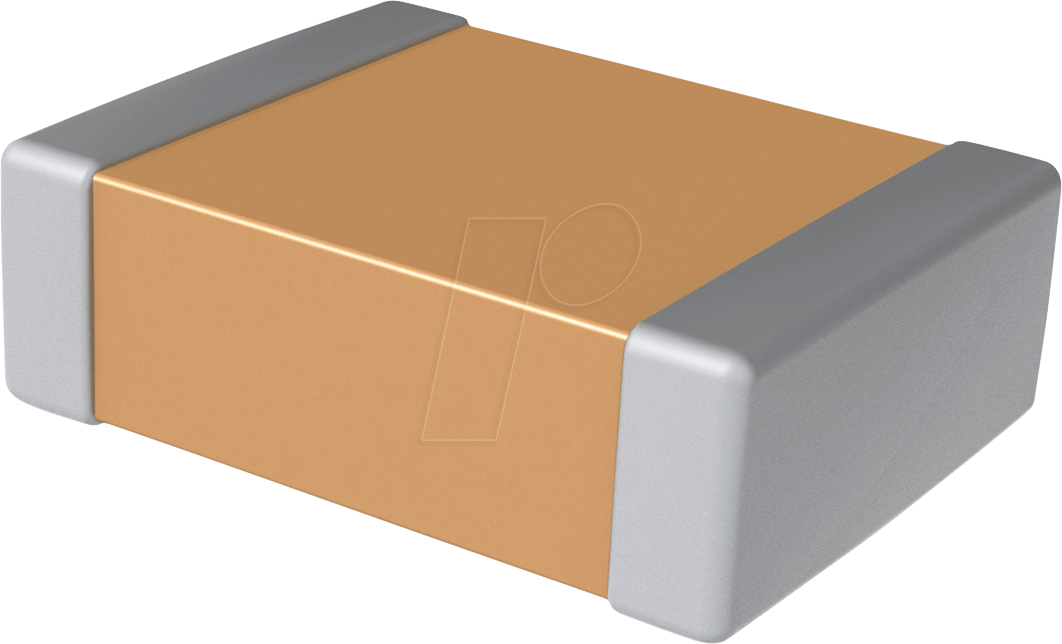

Präzisionskondensator für anspruchsvolle Schaltungsdesigns: RND 1500805N2R23 – SMD-Kerko
Der RND 1500805N2R23 ist ein hochqualitativer SMD-Keramikkondensator, der speziell für Anwendungen entwickelt wurde, bei denen präzise Kapazitätswerte und zuverlässige Leistung im Vordergrund stehen. Er ist die ideale Wahl für Elektronikentwickler, Hobbyisten und Fachleute, die in ihren Schaltungen eine exakte Signalbehandlung und stabile Betriebsbedingungen benötigen, insbesondere bei kompakten Designs.
Herausragende Leistungsmerkmale des RND 1500805N2R23
Dieser MLCC (Multilayer Ceramic Capacitor) zeichnet sich durch seine exzellente Performance und seine robusten Eigenschaften aus, die ihn von Standardlösungen abheben. Die präzise gefertigte Kapazität von 2,2 pF bei einer Belastbarkeit von 50 V und einer Toleranz von nur 10% gewährleistet eine exakte Signalformung und Filterung. Das 0805 SMD-Gehäuseformat ermöglicht eine effiziente Bestückung auf Leiterplatten und integriert sich nahtlos in moderne Elektronikdesigns, bei denen Platz eine entscheidende Rolle spielt.
Technische Überlegenheit und Anwendungsbereiche
Der RND 1500805N2R23 repräsentiert die Spitze der Keramikkondensator-Technologie. Seine Materialzusammensetzung und Fertigungsprozesse sind auf höchste Zuverlässigkeit und Langlebigkeit ausgelegt. Dies macht ihn zu einer überlegenen Wahl für eine Vielzahl von Anwendungen:
- Signalentkopplung: Effiziente Unterdrückung von Rauschen und unerwünschten Frequenzen in analogen und digitalen Schaltungen.
- Glättung von Spannungen: Stabilisierung von Versorgungsspannungen durch effektives Filtern von Ripple-Anteilen.
- Resonanzschaltungen: Präzise Kapazitätswerte für abgestimmte Schwingkreise und Oszillatoren.
- Hochfrequenzanwendungen: Zuverlässiger Einsatz in HF-Schaltungen, wo schnelle Ansprechzeiten und geringe parasitäre Effekte gefordert sind.
- Schutzschaltungen: Als Teil von Überspannungsschutzkomponenten, um empfindliche Bauteile zu sichern.
Präzision und Zuverlässigkeit im Detail
Die Kernstärke des RND 1500805N2R23 liegt in seiner konsistenten Leistung. Die Keramikdielektrika werden unter strengen Qualitätskontrollen hergestellt, um sicherzustellen, dass jede Komponente die spezifizierten elektrischen Eigenschaften erfüllt. Die geringe Toleranz von 10% minimiert die Streuung der Kapazität, was für Schaltungen, die auf exakte Werte angewiesen sind, von entscheidender Bedeutung ist. Die 50 V Spannungsfestigkeit bietet eine ausreichende Reserve für die meisten gängigen Niederspannungsanwendungen.
Gehäuse und Montage: Effizienz im 0805-Format
Das 0805 SMD-Gehäuse ist ein etablierter Standard in der Oberflächenmontagetechnik. Seine kompakten Abmessungen erleichtern die automatisierte Bestückung und erlauben eine hohe Packungsdichte auf Leiterplatten. Dies ist besonders vorteilhaft bei der Entwicklung kleiner und leistungsfähiger elektronischer Geräte, von mobilen Endgeräten bis hin zu industriellen Steuerungen.
Die Vorteile auf einen Blick
- Hohe Präzision: 2,2 pF Kapazität mit einer Toleranz von 10% für exakte Schaltungsfunktionen.
- Zuverlässige Spannungsfestigkeit: 50 V Betriebspannung für eine breite Palette von Anwendungen.
- Kompaktes SMD-Design: 0805-Gehäuse für platzsparende und effiziente Leiterplattenbestückung.
- Stabile thermische Eigenschaften: Geringe Änderung der Kapazität über einen weiten Temperaturbereich (abhängig vom Dielektrikum, hier typischerweise NPO/COG für diese Kapazität und Spannung).
- Langlebigkeit: Hochwertige Keramikmaterialien gewährleisten eine lange Lebensdauer.
- Vielseitige Einsatzmöglichkeiten: Geeignet für Filterung, Entkopplung, Resonanzschaltungen und HF-Applikationen.
- Optimale Signalintegrität: Minimale parasitäre Effekte und geringe ESR (Equivalent Series Resistance) für saubere Signalübertragung.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Hersteller-Teilenummer | RND 1500805N2R23 |
| Kondensatortyp | SMD-Keramikkondensator (MLCC) |
| Gehäusegröße | 0805 |
| Kapazität | 2,2 pF |
| Toleranz | 10% |
| Max. Betriebsspannung | 50 V |
| Dielektrikum | Keramik (typischerweise NPO/COG für diese Werte, bekannt für thermische Stabilität und geringe Verluste) |
| Montageart | Oberflächenmontage (SMD) |
| Temperaturbereich | Breiter Betriebsbereich, optimiert für Stabilität (typisch -55°C bis +125°C für NPO/COG) |
| Anwendungsfelder | Signalentkopplung, Glättung, HF-Schaltungen, Filter, Resonanzkreise |
| Vorteile des Materials | Hohe Dielektrizitätskonstante, geringe dielektrische Verluste, ausgezeichnete Langzeitstabilität |
FAQ – Häufig gestellte Fragen zu RND 1500805N2R23 – SMD-Kerko, 0805, 2,2 pF, 50 V, 10%, MLCC
Was bedeutet die Angabe „0805“ bei diesem SMD-Kondensator?
Die Bezeichnung „0805“ bezieht sich auf das Standardgehäuseformat für Oberflächenmontage-Bauteile (SMD). Die Zahlen geben die Abmessungen des Bauteils in Zoll an: 0,08 Zoll Breite und 0,05 Zoll Länge. Dies ist ein weit verbreitetes Format, das eine effiziente maschinelle Bestückung auf Leiterplatten ermöglicht und für viele moderne Elektronikdesigns gut geeignet ist.
Warum ist die Kapazitätstoleranz von 10% wichtig?
Eine Kapazitätstoleranz von 10% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators um bis zu 10% vom Nennwert (hier 2,2 pF) abweichen kann. Für Anwendungen, die eine sehr präzise Kapazität erfordern, wie z.B. in Oszillatoren oder abgestimmten Filterkreisen, kann eine geringere Toleranz (z.B. 5% oder 2%) vorteilhafter sein. Für viele allgemeine Anwendungen wie Entkopplung oder Glättung ist eine 10%-Toleranz jedoch vollkommen ausreichend und bietet ein gutes Preis-Leistungs-Verhältnis.
Für welche Spannungsniveaus ist ein 50 V Kondensator geeignet?
Ein Kondensator mit einer maximalen Betriebsspannung von 50 V ist für Niederspannungsanwendungen konzipiert. Dies schließt die meisten gängigen elektronischen Geräte wie Smartphones, Laptops, Router, IoT-Geräte und viele industrielle Steuerungen ein, bei denen die Versorgungsspannungen typischerweise unter 50 V liegen. Es ist wichtig, immer die Spannungsfestigkeit des Kondensators zu beachten und sicherzustellen, dass sie höher ist als die maximale Spannung, der er in der Schaltung ausgesetzt sein wird.
Was sind die Hauptvorteile der Verwendung eines Keramikkondensators (MLCC)?
Keramikkondensatoren, insbesondere MLCCs, bieten mehrere Vorteile. Sie zeichnen sich durch ihre hohe Kapazität pro Volumen aus, sind preisgünstig, haben geringe Leckströme und sind relativ robust gegenüber Temperaturschwankungen (abhängig vom Keramiktyp). Zudem weisen sie in der Regel eine geringe Äquivalente Serienwiderstand (ESR) und Induktivität (ESL) auf, was sie für Hochfrequenzanwendungen und schnelle Schaltvorgänge prädestiniert.
In welchen Schaltungstypen kommt dieser spezifische Kondensator (2,2 pF) häufig zum Einsatz?
Eine Kapazität von 2,2 pF ist relativ klein und typisch für Anwendungen, bei denen es um sehr feine Abstimmungen oder die Unterdrückung hochfrequenter Störungen geht. Dies beinhaltet häufig: HF-Filter, Koppelkondensatoren in Hochfrequenzverstärkern, Anpassungsnetzwerke, Teilkapazitäten in Oszillatorschaltungen oder als Bestandteil von komplexeren Filternetzwerken, um spezifische Frequenzbereiche zu adressieren.
Ist die Wahl des Dielektrikums bei Keramikkondensatoren wichtig?
Ja, das Dielektrikum ist entscheidend für die Eigenschaften des Kondensators. Bei Kapazitäten in der Größenordnung von wenigen Pikofarad (wie 2,2 pF) wird in der Regel ein NPO- (auch als C0G bezeichnet) Keramikdielektrikum verwendet. Dieses Dielektrikum ist bekannt für seine ausgezeichnete thermische Stabilität (geringe Änderung der Kapazität mit der Temperatur) und seine sehr geringen dielektrischen Verluste, was es ideal für präzise und stabile Anwendungen macht.
Wie beeinflusst die SMD-Bauform die Anwendung?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Montage der Bauteile auf der Oberfläche einer Leiterplatte, im Gegensatz zu bedrahteten Komponenten, die durch Löcher gesteckt werden müssen. Dies führt zu kompakteren Designs, ermöglicht beidseitige Bestückung von Leiterplatten und unterstützt die Automatisierung in der Fertigung. Für RND 1500805N2R23 bedeutet dies eine nahtlose Integration in moderne, flache Elektronikgeräte und eine hohe Effizienz in der Massenproduktion.
