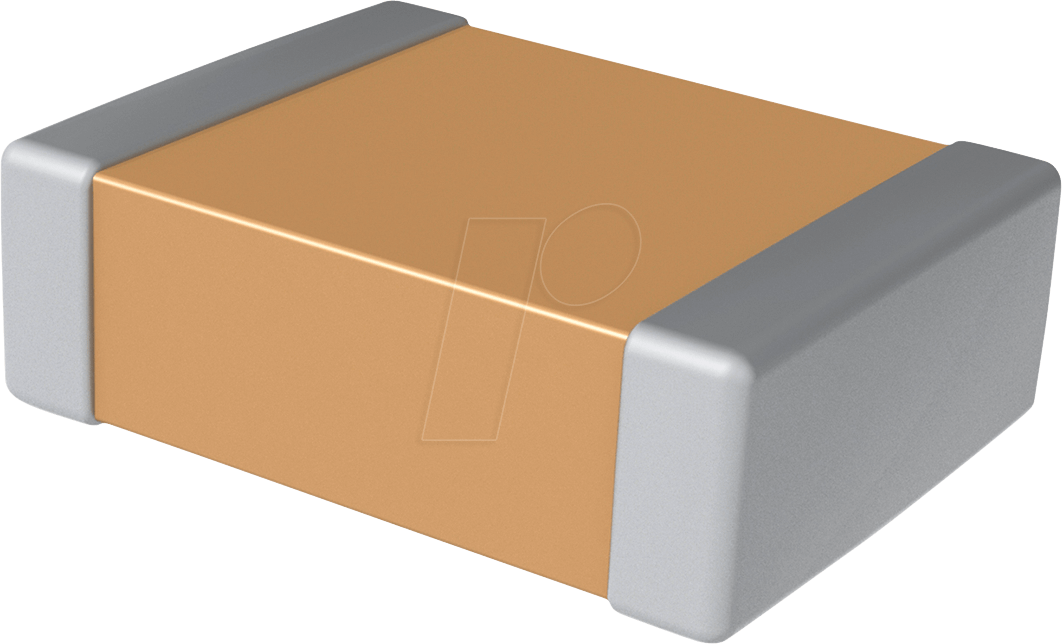

RND 1500603N121 – SMD-Kerko, 0603, 120 pF, 50 V, 5%, MLCC: Präzision für anspruchsvolle Elektronikprojekte
Sie suchen nach einer hochzuverlässigen Kapazitätskomponente für Ihre komplexen Schaltungsdesigns? Der RND 1500603N121 ist ein Oberflächenmontage-Keramikkondensator (SMD-Kerko), der speziell für Anwendungen entwickelt wurde, bei denen geringe Größe, hohe Präzision und Stabilität unerlässlich sind. Ideal für Ingenieure, Entwickler und versierte Hobbyisten, die kompromisslose Leistung in ihren Leiterplattenlayouts benötigen, sei es in der Signalverarbeitung, der Filterung oder in DC-Entkopplungsschaltungen.
Überlegene Leistung durch MLCC-Technologie
Der RND 1500603N121 setzt auf die bewährte MLCC-Technologie (Multi-Layer Ceramic Capacitor). Diese Bauweise ermöglicht eine signifikant höhere Kapazität auf kleinstem Raum im Vergleich zu herkömmlichen Keramiktabellen. Die mehrschichtige Struktur optimiert die Dielektrikumsdichte und reduziert gleichzeitig parasitäre Effekte wie Induktivität und Serienwiderstand. Dies führt zu einer überlegenen Frequenzantwort und einer verbesserten Filterleistung.
Optimale Spezifikationen für Vielseitigkeit
Mit einer Kapazität von 120 pF bietet dieser Kondensator eine ideale Zwischengröße für eine breite Palette von Anwendungen. Die Nennspannung von 50 VDC stellt sicher, dass er auch in Systemen mit moderaten Spannungsleveln sicher und stabil arbeitet. Die Toleranz von ±5% gewährleistet eine hohe Genauigkeit, was für präzise Schaltungen, wie sie in der HF-Technik oder bei präzisen Zeitgebern benötigt werden, von entscheidender Bedeutung ist.
Kompaktes 0603 Gehäuse: Effizienz auf jeder Leiterplatte
Das 0603 SMD-Gehäuse ist ein Industriestandard für miniaturisierte elektronische Komponenten. Es ermöglicht eine dichte Bestückung auf Leiterplatten und trägt somit maßgeblich zur Reduzierung der Gesamtgröße und des Gewichts von elektronischen Geräten bei. Die geringe Größe des RND 1500603N121 erleichtert die Integration in platzbeschränkte Designs, ohne Kompromisse bei der Leistung einzugehen. Dies ist ein klarer Vorteil gegenüber größeren Bauteilen oder Technologien, die mehr Platz beanspruchen.
Umfassende Vorteile des RND 1500603N121
- Hohe Zuverlässigkeit: MLCC-Konstruktion bietet Robustheit und Langlebigkeit.
- Präzise Kapazität: 120 pF mit einer engen Toleranz von ±5% für kritische Anwendungen.
- Breiter Spannungsbereich: 50 VDC Nennspannung für diverse Einsatzmöglichkeiten.
- Kompaktes Design: 0603 SMD-Gehäuse für optimale Flächennutzung auf Leiterplatten.
- Hervorragende Frequenzcharakteristik: Geringe parasitäre Induktivität und Widerstand für hohe Frequenzen.
- Stabile Leistung: Keramisches Dielektrikum bietet gute thermische und elektrische Stabilität.
- Einfache Integration: Standard-SMD-Bauform ermöglicht automatisierte Bestückungsprozesse.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Teilenummer | RND 1500603N121 |
| Typ | SMD-Keramikkondensator (MLCC) |
| Gehäusegröße | 0603 (Imperial) / 1608 (Metrisch) |
| Kapazität | 120 pF (Pikofarad) |
| Toleranz | ±5% |
| Maximale Betriebsspannung | 50 V DC |
| Dielektrikum | Hochwertiges Keramikmaterial, optimiert für Stabilität und geringe Verluste. Die genaue Klassifizierung (z.B. C0G/NP0, X7R) ist für die langfristige Stabilität und die Temperaturabhängigkeit entscheidend, wobei MLCCs dieser Klasse typischerweise für ihre hervorragende Stabilität geschätzt werden. |
| Anschlussart | Oberflächenmontage (SMD) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C für MLCCs dieser Art, abhängig vom spezifischen Dielektrikum. Ermöglicht den Einsatz in anspruchsvollen Umgebungen. |
| Anwendungsbereiche | HF-Kopplung und -Entkopplung, Entstörung, DC-Blockierung, Signalfilterung, Oszillatorschaltungen, Zeitgeberschaltungen. Die hohe Präzision macht ihn ideal für jede Schaltung, bei der Kapazitätsschwankungen die Funktion beeinträchtigen könnten. |
| Oberflächenbeschichtung der Anschlüsse | Verzinnte Kupferanschlüsse oder vergleichbares Material für exzellente Lötbarkeit und Korrosionsbeständigkeit. |
Einsatzgebiete und technische Tiefe
Der RND 1500603N121 ist mehr als nur ein Kondensator; er ist ein entscheidendes Bauteil für die Signalintegrität und Stabilität Ihrer elektronischen Systeme. In Hochfrequenzanwendungen (HF) spielt die geringe parasitäre Induktivität (ESL) und der äquivalente Serienwiderstand (ESR) des MLCCs eine zentrale Rolle. Diese Parameter beeinflussen direkt die Güte von Filtern, die Effizienz von Schwingkreisen und die Signalreinheit in Kommunikationsschaltungen. Die 120 pF Kapazität mit einer engen 5% Toleranz ermöglicht präzise abgestimmte Schaltungen, die für Bandpassfilter, Antennenanpassungen oder als kleine Pufferkapazitäten zur Glättung von Versorgungsspannungen unerlässlich sind. Die Nennspannung von 50V ist ausreichend für viele digitale und analoge Schaltungen in Consumer-Elektronik, Telekommunikation und Messtechnik.
Die Wahl eines MLCCs in der Größe 0603 bedeutet eine erhebliche Platzersparnis auf der Leiterplatte. Dies ist ein kritischer Faktor in modernen Geräten, die immer kompakter werden müssen, ohne dabei Leistung einzubüßen. Die automatische Bestückung mit modernen Pick-and-Place-Maschinen wird durch die standardisierte Gehäusegröße erheblich vereinfacht und beschleunigt, was zu Kosteneinsparungen in der Produktion führt. Die robuste Keramikdielektrikum-Konstruktion verleiht dem Kondensator eine bemerkenswerte Beständigkeit gegenüber Temperaturschwankungen und Feuchtigkeit, was für die Zuverlässigkeit in langlebigen Produkten entscheidend ist.
Im Vergleich zu älteren Technologien wie Tantal- oder Elektrolytkondensatoren bietet der MLCC RND 1500603N121 Vorteile in Bezug auf die Frequenzantwort, die Lebensdauer und das Verhalten unter extremen Temperaturen. Während Tantal-Kondensatoren eine höhere Kapazität pro Volumen bieten können, sind sie empfindlicher gegenüber Überspannung und haben eine höhere Selbstentladung. Elektrolytkondensatoren sind für große Kapazitäten gedacht, aber ihre ESR und ESL sind deutlich höher, was sie für Hochfrequenzanwendungen ungeeignet macht. Der hier beschriebene Keramikkondensator vereint die Vorteile von kompakter Bauform, hoher Präzision und exzellenter Leistung über einen weiten Frequenzbereich, was ihn zur überlegenen Wahl für viele anspruchsvolle Schaltungsdesigns macht.
FAQ – Häufig gestellte Fragen zu RND 1500603N121 – SMD-Kerko, 0603, 120 pF, 50 V, 5%, MLCC
Was bedeutet die Gehäusegröße 0603?
Die Gehäusegröße 0603 bezieht sich auf die physikalischen Abmessungen des SMD-Bauteils. In imperialen Maßen bedeutet dies eine Länge von 0,06 Zoll und eine Breite von 0,03 Zoll. In metrischen Maßen entspricht dies 1,6 mm x 0,8 mm. Diese standardisierte Größe ermöglicht eine dichte Bestückung auf Leiterplatten und ist für die automatische Bestückung optimiert.
Für welche Art von Schaltungen ist ein 120 pF Kondensator am besten geeignet?
Ein 120 pF Kondensator ist ideal für Anwendungen, die eine präzise Kapazität im Pikofarad-Bereich erfordern. Dazu gehören Hochfrequenz-Schaltungen wie Oszillatoren, Filter, HF-Kopplung und Entkopplung, aber auch DC-Blockierung und kleine Pufferkapazitäten zur Glättung von Versorgungsspannungen in empfindlichen Schaltungen.
Was ist der Vorteil von MLCC-Kondensatoren gegenüber anderen Keramiktypen?
MLCC (Multi-Layer Ceramic Capacitor) Technologie ermöglicht eine höhere Kapazität auf kleinstem Raum durch die Stapelung mehrerer Keramikschichten und Elektroden. Dies führt zu einer verbesserten Performance hinsichtlich Frequenzgang, geringerem ESR und ESL, was sie ideal für Hochfrequenz- und Präzisionsanwendungen macht.
Kann der RND 1500603N121 in Umgebungen mit starken Temperaturschwankungen eingesetzt werden?
Ja, MLCCs basieren auf keramischen Dielektrika, die für ihre gute thermische Stabilität bekannt sind. Die genaue Klassifizierung des Dielektrikums (z.B. C0G/NP0) bestimmt die Temperaturabhängigkeit. Kondensatoren dieser Art sind in der Regel für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -55°C bis +125°C, was sie für anspruchsvolle Umgebungen geeignet macht.
Was bedeutet die Toleranz von ±5% für die Leistung des Kondensators?
Eine Toleranz von ±5% bedeutet, dass die tatsächliche Kapazität des Kondensators um nicht mehr als 5% von seinem Nennwert (120 pF) abweichen kann. Dies ist eine relativ enge Toleranz, die für präzise Schaltungen, bei denen genaue Kapazitätswerte entscheidend sind, von großer Bedeutung ist, z.B. in abgestimmten Kreisen oder Filteranwendungen.
Ist dieser Kondensator für automatische Bestückungsmaschinen geeignet?
Absolut. Das 0603 SMD-Gehäuse ist ein weit verbreiteter Standard in der Elektronikfertigung und perfekt für die automatisierte Bestückung mit modernen Pick-and-Place-Maschinen ausgelegt. Dies erleichtert die Integration in Produktionsprozesse erheblich.
Welche Rolle spielt die Nennspannung von 50 V?
Die Nennspannung von 50 V DC gibt die maximale Gleichspannung an, der der Kondensator sicher ausgesetzt werden kann, ohne beschädigt zu werden. Für viele Anwendungen in der Consumer-Elektronik, Telekommunikation und Messtechnik ist diese Spannung ausreichend und bietet eine gute Sicherheitsreserve.
