Hochpräziser SMD-Keramikkondensator für anspruchsvolle Elektronikprojekte

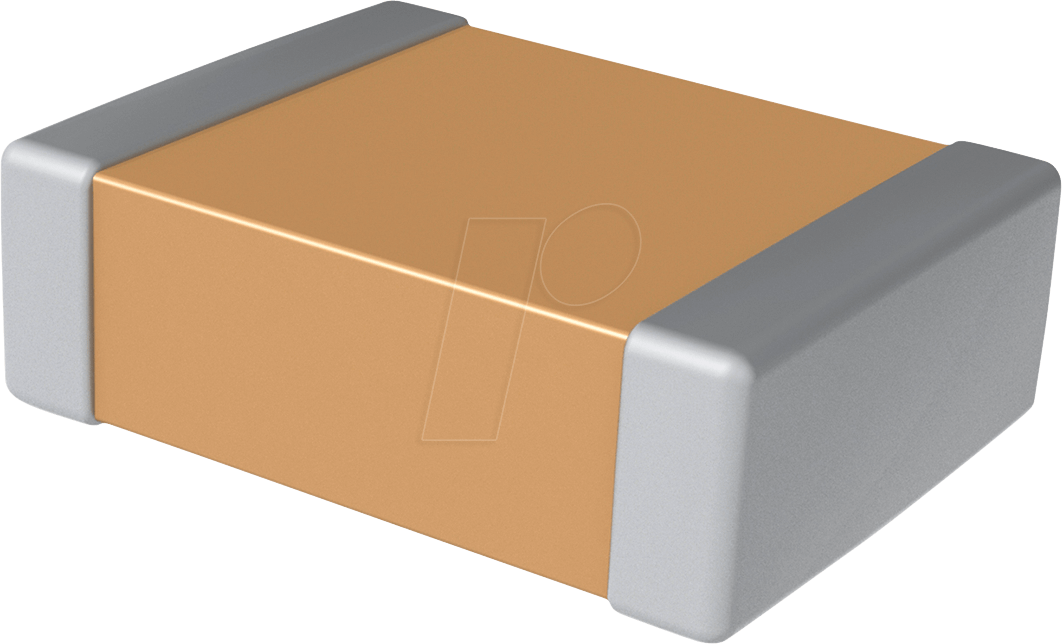

Sie benötigen einen zuverlässigen und leistungsfähigen Kondensator für Ihre SMD-Schaltungen, der präzise Kapazitätswerte und eine hohe Stabilität unter verschiedenen Betriebsbedingungen gewährleistet? Der RND 1500603B392 – ein SMD-Keramikkondensator im kompakten 0603-Format mit 3,9 nF Kapazität und einer Spannungsfestigkeit von 50 V bei einer Toleranz von 10% – ist die ideale Lösung für Ingenieure, Entwickler und ambitionierte Bastler, die Wert auf Qualität und Zuverlässigkeit legen. Dieses Bauteil wurde entwickelt, um die Herausforderungen moderner Schaltungsdesigns zu meistern, indem es stabile elektrische Eigenschaften in einem kleinsten Bauvolumen bietet.
Herausragende Leistungsmerkmale des RND 1500603B392
Der RND 1500603B392 zeichnet sich durch seine erstklassigen Spezifikationen aus, die ihn von Standardlösungen abheben. Seine präzise gefertigte Keramikdielektrikum ermöglicht eine exakte Kapazitätswertspeicherung, während die hohe Spannungsfestigkeit von 50 V für breite Anwendungsmöglichkeiten sorgt. Die geringe Toleranz von 10% garantiert eine konsistente Performance, was für empfindliche Schaltungen von entscheidender Bedeutung ist. Das MLCC-Design (Multi-Layer Ceramic Capacitor) optimiert die Leistung und Zuverlässigkeit.
Warum RND 1500603B392 Ihre erste Wahl sein sollte
In der Welt der Elektronikentwicklung ist die Auswahl der richtigen Bauteile oft entscheidend für den Erfolg eines Projekts. Der RND 1500603B392 bietet gegenüber herkömmlichen Kondensatoren signifikante Vorteile:
- Kompakte Bauweise: Das 0603-SMD-Format ermöglicht eine extrem platzsparende Integration in Leiterplattenlayouts, was besonders in miniaturisierten Geräten essenziell ist.
- Hohe Zuverlässigkeit: Durch den Einsatz hochwertiger Materialien und eine präzise Fertigung bietet dieser Kondensator eine ausgezeichnete Langzeitstabilität und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Präzise Kapazität: Mit 3,9 nF und einer Toleranz von 10% liefert das Bauteil konsistente und verlässliche elektrische Eigenschaften für Schaltungsdesigns, die eine genaue Kapazitätssteuerung erfordern.
- Vielseitige Anwendung: Die Spannungsfestigkeit von 50 V eröffnet ein breites Spektrum an Einsatzmöglichkeiten in digitalen und analogen Schaltungen, Filteranwendungen, Entkopplungszwecken und mehr.
- Hervorragende Frequenzcharakteristik: Als MLCC-Typ weist der RND 1500603B392 eine geringe parasitäre Induktivität auf, was ihn ideal für Hochfrequenzanwendungen macht.
- Geringe Verluste: Moderne Keramikdielektrika minimieren den ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance), was zu einer effizienteren Schaltungsperformance führt.
Anwendungsgebiete und Technische Expertise
Der RND 1500603B392 ist ein Multi-Layer Ceramic Capacitor (MLCC), der in einer Vielzahl von elektronischen Schaltungen unverzichtbar ist. Seine Eigenschaften machen ihn zu einer bevorzugten Komponente für:
- Filterung und Glättung: In Stromversorgungen und Signalleitungen zur Unterdrückung von Rauschen und unerwünschten Frequenzanteilen.
- Kopplung und Entkopplung: Zur Signalübertragung zwischen verschiedenen Schaltungsstufen oder zur Unterdrückung von transienten Spannungsspitzen.
- Oszillatorschaltungen: Als Bestandteil von Resonanzkreisen zur Frequenzbestimmung in Oszillatoren.
- HF-Schaltungen (Hochfrequenz): Aufgrund seiner geringen Induktivität und seines niedrigen ESR eignet er sich hervorragend für Funk- und Telekommunikationsanwendungen.
- Automobil-Elektronik: Wo Zuverlässigkeit und Robustheit unter widrigen Bedingungen gefordert sind.
- Industrielle Steuerungen: In komplexen Systemen, die präzise und stabile Bauteile benötigen.
- Konsumerelektronik: In Geräten, bei denen Miniaturisierung und Kosteneffizienz im Vordergrund stehen, ohne Kompromisse bei der Leistung einzugehen.
Die Wahl eines 0603-SMD-Kondensators wie dem RND 1500603B392 spiegelt die Notwendigkeit wider, auf kleinstem Raum maximale Funktionalität und Zuverlässigkeit zu erzielen. Die Materialwahl für das Dielektrikum (typischerweise eine Keramik wie NP0/C0G, X7R oder Y5V, wobei die genaue Klassifizierung für dieses spezifische Bauteil zu prüfen ist, aber X7R für eine gute Balance zwischen Kapazität und Temperaturstabilität üblich ist) beeinflusst maßgeblich die Temperaturabhängigkeit und Stabilität der Kapazität.
Detaillierte Produktspezifikationen
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | RND 1500603B392 |
| Bauform | SMD (Surface Mount Device) |
| Gehäusegröße | 0603 (Imperial) / 1608 (Metrisch) |
| Typ | MLCC (Multi-Layer Ceramic Capacitor) |
| Kapazität | 3,9 nF (Nanofarad) |
| Toleranz | ± 10% |
| Max. Betriebsspannung | 50 V DC |
| Dielektrikum-Typ | (Typischerweise X7R für diese Spezifikation, bietet gute Stabilität über einen weiten Temperaturbereich) |
| Temperaturbereich (Betrieb) | (Typisch -55°C bis +125°C für X7R-Dielektrikum) |
| ESR (Equivalent Series Resistance) | Extrem gering, optimiert für Hochfrequenzanwendungen |
| ESL (Equivalent Series Inductance) | Minimal, aufgrund kompakter Bauweise und mehrlagiger Struktur |
| Lötmethode | Geeignet für Reflow- und Wellenlötverfahren |
| Isolationswiderstand | Sehr hoch, gewährleistet geringen Leckstrom |
FAQ – Häufig gestellte Fragen zu RND 1500603B392 – SMD-Kerko, 0603, 3,9 nF, 50 V, 10%, MLCC
Was ist die primäre Funktion eines 3,9 nF Keramikkondensators in einer SMD-Schaltung?
Die primäre Funktion eines 3,9 nF Keramikkondensators in einer SMD-Schaltung ist die Speicherung elektrischer Ladung, die zur Filterung von Rauschen, zur Kopplung von Signalen zwischen Schaltungsstufen, zur Entkopplung von Spannungsversorgungen oder als Teil von Schwingkreisen zur Frequenzbestimmung genutzt wird. Die spezifische Anwendung hängt vom Schaltungsdesign ab.
Warum ist die Gehäusegröße 0603 bei SMD-Kondensatoren wichtig?
Die Gehäusegröße 0603 (entspricht ca. 1.6 x 0.8 mm) ist entscheidend für die Miniaturisierung elektronischer Geräte. Sie ermöglicht eine sehr dichte Bestückung auf Leiterplatten und ist daher unerlässlich für kompakte Designs in Smartphones, Wearables und anderen platzbeschränkten Anwendungen. Die geringe Größe minimiert zudem die parasitäre Induktivität und Kapazität.
Welche Bedeutung hat die Toleranz von 10% bei diesem Kondensator?
Eine Toleranz von 10% gibt den maximal zulässigen Abweichungsbereich des tatsächlichen Kapazitätswertes vom Nennwert an. Für viele Anwendungen, wie z.B. einfache Entkopplung, ist dies ausreichend. Für präzise Timing-Schaltungen oder Oszillatoren können engere Toleranzen (z.B. 5% oder 1%) erforderlich sein. Die 10% Toleranz des RND 1500603B392 ist ein guter Kompromiss zwischen Präzision und Kosteneffizienz.
Ist der RND 1500603B392 für Hochfrequenzanwendungen geeignet?
Ja, als MLCC-Typ mit geringer parasitäre Induktivität (ESL) und geringem äquivalenten Serienwiderstand (ESR) ist der RND 1500603B392 sehr gut für Hochfrequenzanwendungen geeignet. Dies macht ihn ideal für Filter- und Entkopplungsaufgaben in HF-Schaltungen wie Funkmodulen oder Signalverarbeitung.
Kann dieser Kondensator auch in Anwendungen mit schwankenden Temperaturen eingesetzt werden?
Die Eignung für schwankende Temperaturen hängt vom verwendeten Dielektrikum ab. Typischerweise werden MLCCs wie dieser mit X7R-Dielektrikum gefertigt, welches eine Kapazitätsänderung von maximal ±15% über einen Temperaturbereich von -55°C bis +125°C zulässt. Für Anwendungen, die eine extrem stabile Kapazität über einen breiten Temperaturbereich erfordern (z.B. -55°C bis +125°C), wäre ein Dielektrikum wie NP0/C0G besser geeignet, allerdings sind diese oft voluminöser und teurer. Die genaue Klassifizierung des Dielektrikums ist für die ultimative Entscheidung entscheidend.
Wie unterscheidet sich ein MLCC von anderen Kondensatortypen in Bezug auf Leistung und Anwendung?
MLCCs (Multi-Layer Ceramic Capacitors) bieten im Vergleich zu anderen Kondensatortypen wie Elektrolytkondensatoren oder Tantalkondensatoren mehrere Vorteile: Sie sind deutlich kleiner, bieten eine höhere Spannungsfestigkeit bei gleichem Volumen, haben eine geringere parasitäre Induktivität und einen niedrigeren ESR, was sie für Hochfrequenzanwendungen prädestiniert. Allerdings können sie bei extremen mechanischen Belastungen empfindlicher sein als beispielsweise Elektrolytkondensatoren, und ihre Kapazität kann temperatur- und spannungsabhängig sein (abhängig vom Dielektrikum).
Welche Lötverfahren sind für den RND 1500603B392 empfohlen?
Der RND 1500603B392 ist für gängige SMD-Lötverfahren wie das Reflow-Löten und das Wellenlöten konzipiert. Eine sorgfältige Beachtung der Löttemperaturprofile und Lötpastenherstellerempfehlungen ist für eine zuverlässige Lötverbindung entscheidend, um thermische Belastungen zu minimieren und die Integrität des Bauteils zu gewährleisten.
