Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen: Der RND 1500603B2231 SMD-Kerko

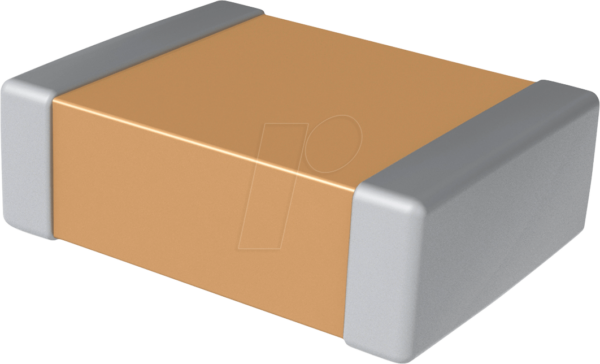

Der RND 1500603B2231 ist ein hochpräziser MLCC (Multi-Layer Ceramic Capacitor) im kompakten 0603 SMD-Format, konzipiert für Elektronikentwickler und Techniker, die höchste Anforderungen an Bauteilqualität und Zuverlässigkeit stellen. Dieses Bauteil löst das Problem der präzisen Kapazitätssteuerung in empfindlichen elektronischen Schaltungen, wo Toleranzen und Stabilität entscheidend sind. Er ist ideal für den Einsatz in modernen, miniaturisierten Designs, die eine zuverlässige Filterung, Entkopplung oder Zeitsteuerung erfordern, und bietet eine überlegene Leistung gegenüber Standardlösungen durch seine genaue Kapazität, niedrige Toleranz und hervorragende thermische Stabilität.
Überlegene Leistung und Stabilität für Ihre Elektronikprojekte
Wenn es auf Präzision in der Elektronikentwicklung ankommt, sind Kompromisse keine Option. Der RND 1500603B2231 setzt neue Maßstäbe in Sachen Leistung und Zuverlässigkeit für MLCCs. Seine Konstruktion und Materialauswahl sind darauf ausgelegt, den Herausforderungen moderner Schaltungsdesigns gerecht zu werden und eine konsistente Performance über einen breiten Temperaturbereich zu gewährleisten.
Warum RND 1500603B2231 die intelligente Wahl ist:
- Extrem niedrige Toleranz: Mit einer Toleranz von 10% bietet dieser Keramikkondensator eine außergewöhnliche Genauigkeit, die für präzise Filterkreise und Timing-Anwendungen unerlässlich ist. Dies minimiert Abweichungen im Schaltungsdesign und sorgt für vorhersagbare Ergebnisse.
- Kompaktes 0603 SMD-Format: Die geringe Baugröße des 0603-Gehäuses ermöglicht eine hohe Packungsdichte auf Leiterplatten, was ihn zur perfekten Wahl für die Miniaturisierung von Elektronik macht, ohne Kompromisse bei der Leistung einzugehen.
- Robuste MLCC-Konstruktion: Als Multilayer Ceramic Capacitor (MLCC) profitiert dieses Bauteil von einer bewährten und zuverlässigen Technologie, die für ihre Langlebigkeit und Stabilität unter verschiedensten Betriebsbedingungen bekannt ist.
- Geeignet für vielfältige Anwendungen: Von der Signalfilterung über die Leistungsentkopplung bis hin zu Zeitgebern – die Vielseitigkeit dieses Kondensators eröffnet breite Einsatzmöglichkeiten in Konsumerelektronik, Telekommunikation, Automotive und industrieller Messtechnik.
- Bewährte Spannungsfestigkeit: Mit einer Nennspannung von 25 V ist dieser Kondensator für eine Vielzahl von Niederspannungsanwendungen bestens gerüstet und bietet dabei ausreichende Reserven für unerwartete Spannungsspitzen.
- Optimierte Kapazität: Die Kapazität von 22 nF (Nanofarad) ist ein gängiger und vielseitiger Wert, der in vielen Schaltungsdesigns als Standardkomponente für Entkopplungs- und Filteraufgaben dient.
Technische Spezifikationen und Materialgüte
Die Leistungsfähigkeit des RND 1500603B2231 SMD-Kerkos gründet sich auf sorgfältig ausgewählte Materialien und präzise Fertigungsverfahren. Die Kernkomponente, das Keramikdielektrikum, ist entscheidend für die elektrischen Eigenschaften wie Kapazität und Frequenzverhalten. Die Multilayer-Bauweise ermöglicht die Erzeugung hoher Kapazitätswerte auf kleinstem Raum. Die äußere Versiegelung schützt das empfindliche Dielektrikum vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung, was die Langzeitstabilität und Zuverlässigkeit des Bauteils im Einsatz gewährleistet.
Produkteigenschaften im Detail:
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | SMD Keramikkondensator (MLCC) |
| Herstellerartikelnummer | RND 1500603B2231 |
| Gehäusegröße | 0603 (entspricht ca. 1.6mm x 0.8mm) |
| Nennkapazität | 22 nF (Nanofarad) |
| Toleranz | ±10% |
| Nennspannung | 25 V DC |
| Dielektrikum-Typ | MLCC (Multilayer Ceramic Capacitor) – Typische Dielektrika in dieser Klasse sind X7R oder C0G/NP0, die für ihre Stabilität und geringen Verlustfaktoren bekannt sind. Spezifische Dielektrika-Klassen optimieren das Verhalten in Bezug auf Temperaturkoeffizienten und Spannungsabhängigkeit. |
| Lötmethode | Geeignet für gängige SMD-Lötverfahren wie Reflow-Löten und Handlötung unter Beachtung der empfohlenen Löttemperaturprofile für Keramikkondensatoren. |
| Einsatztemperatur (typisch) | -55°C bis +125°C. Der spezifische Dielektrikumtyp beeinflusst die exakte Stabilität über diesen Bereich. |
Anwendungsbereiche und Integrationspotenzial
Der RND 1500603B2231 ist ein universell einsetzbarer Keramikkondensator, der in nahezu jeder modernen elektronischen Schaltung seinen Platz findet. Seine kompakte Größe und seine zuverlässigen elektrischen Eigenschaften machen ihn zur idealen Komponente für:
- Signalentkopplung: Zur Glättung von Versorgungsspannungen direkt an den Stromversorgungspins von integrierten Schaltungen (ICs), um Rauschen zu minimieren und die Signalintegrität zu verbessern.
- Filterung: Als Teil von Tiefpass-, Hochpass- oder Bandpassfiltern zur selektiven Unterdrückung oder Durchleitung bestimmter Frequenzbereiche.
- Timing-Schaltungen: In Verbindung mit Widerständen zur Erzeugung von Zeitverzögerungen oder Oszillatorschaltungen, wo präzise Kapazitätswerte entscheidend sind.
- Schutzschaltungen: Zur Ableitung von transienten Spannungsspitzen und zur Verbesserung der EMV (Elektromagnetische Verträglichkeit) von Geräten.
- Digitale und analoge Schaltungen: Von Mikrocontrollern und Prozessoren bis hin zu Operationsverstärkern und Signalwandlern – dieser Kondensator bietet die notwendige Stabilität für beide Bereiche.
Die Verwendung eines 0603-SMD-Kondensators wie dem RND 1500603B2231 ermöglicht eine effiziente Nutzung des Leiterplattenlayouts, was besonders in Geräten mit begrenztem Platzangebot wie Smartphones, Wearables, IoT-Modulen und kompakten Messtechnikgeräten von Vorteil ist. Die zuverlässige Charakteristik dieses Bauteils trägt maßgeblich zur Robustheit und Leistungsfähigkeit des Gesamtsystems bei.
Präzision und Qualität in der Fertigung
Die Herstellung von MLCCs im 0603-Format erfordert hochpräzise Fertigungsprozesse. Die einzelnen Keramikschichten und die darin eingebetteten Elektroden werden extrem dünn abgeschieden und präzise übereinander gestapelt. Dieser aufwendige Prozess, gefolgt von einem Sintervorgang bei hohen Temperaturen, resultiert in einem robusten Bauteil mit exzellenten elektrischen Eigenschaften. Die ±10% Toleranz des RND 1500603B2231 stellt sicher, dass die spezifizierten Kapazitätswerte eingehalten werden, was für Schaltungsdesigner von großer Bedeutung ist, um Designs reproduzierbar und zuverlässig zu machen. Die Nennspannung von 25V ist ein gängiger Wert für viele Low-Power-Anwendungen und bietet eine gute Balance zwischen Größe und elektrischer Belastbarkeit.
Häufig gestellte Fragen zu RND 1500603B2231 – SMD-Kerko, 0603, 22 nF, 25 V, 10%, MLCC
Was bedeutet die Gehäusegröße 0603?
Die Bezeichnung 0603 bezieht sich auf die physischen Abmessungen des SMD-Bauteils. Es handelt sich um ein metrisches Maß, bei dem die Zahlen die Länge und Breite in Zoll darstellen. 0603 bedeutet also eine Länge von 0,06 Zoll und eine Breite von 0,03 Zoll. Dies entspricht ungefähr 1,6 mm Länge und 0,8 mm Breite, was die Kompaktheit des Bauteils unterstreicht.
Ist die Nennspannung von 25 V für meine Anwendung ausreichend?
Die Nennspannung von 25 V DC ist für viele typische Anwendungen im Bereich der Consumer-Elektronik, Telekommunikation und für viele industrielle Steuerungen ausreichend. Es ist jedoch entscheidend, dass die maximale Betriebsspannung in Ihrer Schaltung 25 V nicht überschreitet, um eine Beschädigung oder einen Ausfall des Kondensators zu vermeiden. Bei höheren Spannungen sind Kondensatoren mit einer entsprechend höheren Nennspannung erforderlich.
Was bedeutet die Kapazitätstoleranz von ±10%?
Die Kapazitätstoleranz gibt an, wie stark der tatsächliche Kapazitätswert des Kondensators vom aufgedruckten Nennwert abweichen darf. Eine Toleranz von ±10% bedeutet, dass der tatsächliche Kapazitätswert des RND 1500603B2231 zwischen 19,8 nF und 24,2 nF liegen kann. Für präzise Timing- oder Filteranwendungen, bei denen engere Toleranzen erforderlich sind, sind Kondensatoren mit ±5% oder ±2% Toleranz erhältlich.
Welche Vorteile bietet ein MLCC gegenüber anderen Kondensatortypen?
MLCCs (Multilayer Ceramic Capacitors) zeichnen sich durch ihre hohe volumetrische Effizienz (hohe Kapazität pro Volumeneinheit), ihre ausgezeichnete Frequenzantwort, ihre niedrigen parasitären Induktivitäten und ihren breiten Betriebstemperaturbereich aus. Sie sind besonders gut für Hochfrequenzanwendungen geeignet und bieten eine hohe Zuverlässigkeit.
Wie wird dieser SMD-Kondensator auf der Leiterplatte montiert?
Der RND 1500603B2231 ist für die Oberflächenmontage (SMD – Surface Mount Device) konzipiert. Die Montage erfolgt typischerweise mittels automatisierter Bestückungsmaschinen und anschließender Reflow-Lötung. Es ist jedoch auch möglich, solche Bauteile manuell zu löten, wobei auf die korrekte Temperaturführung und die Verwendung geeigneter Lötmittel geachtet werden muss.
Ist die Kapazität von 22 nF für Entkopplungszwecke geeignet?
Ja, 22 nF ist ein sehr gängiger Wert für die Entkopplung von ICs. Er eignet sich gut zur Filterung von hochfrequentem Rauschen auf den Stromversorgungsschienen und zur Verbesserung der Signalintegrität von digitalen Schaltungen. Oft wird dieser Wert in Kombination mit größeren Elektrolytkondensatoren verwendet, um ein breiteres Frequenzspektrum abzudecken.
Welche Faktoren beeinflussen die Lebensdauer dieses Kondensators?
Die Lebensdauer eines Keramikkondensators wird primär von der Betriebsspannung, der Betriebstemperatur, dem Stromfluss und der Umgebungsfeuchtigkeit beeinflusst. Die MLCC-Konstruktion ist generell sehr robust, aber das Überschreiten der Nennspannung, extreme Temperaturen oder hohe Spannungsbelastungen können die Lebensdauer verkürzen.
