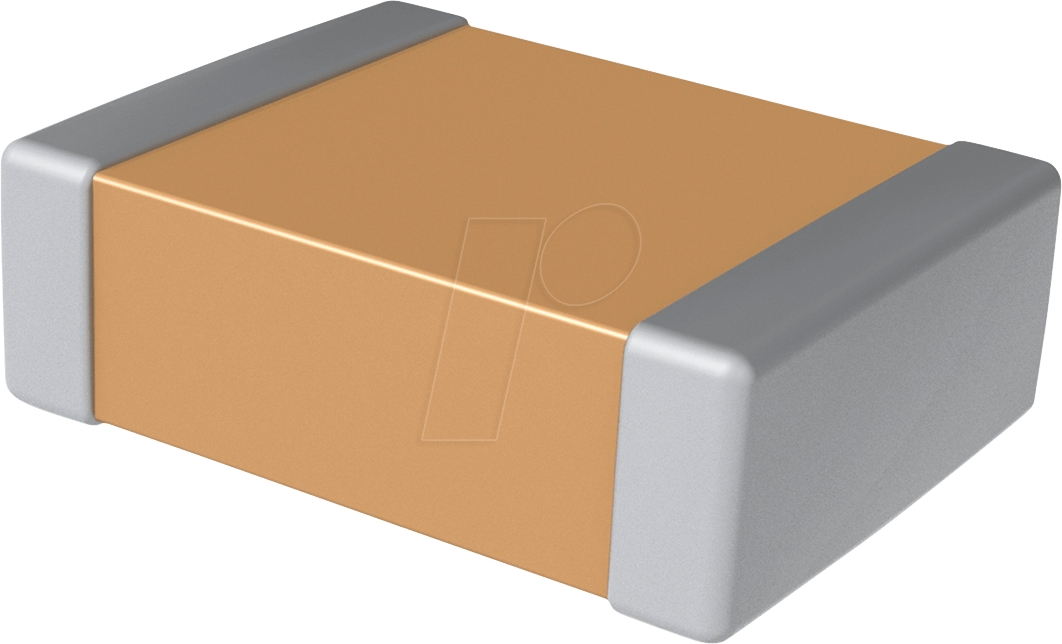

Präzision für anspruchsvolle Elektronikprojekte: RND 1500603B122 – SMD-Kerko, 0603, 1,2 nF, 50 V, 10%, MLCC
Für Ingenieure, Entwickler und Hobbyisten, die in der Elektronikentwicklung höchste Zuverlässigkeit und präzise Kapazitätswerte benötigen, ist der RND 1500603B122 – ein SMD-Keramikkondensator der Größe 0603 mit 1,2 nF und einer Spannungsfestigkeit von 50 V – die ideale Komponente. Dieses Bauteil schließt die Lücke, wo Standardlösungen an Präzision oder Bauraum scheitern, indem es eine stabile und zuverlässige Entkopplung und Filterung in kompakten Schaltungen ermöglicht.
Überlegene Leistung durch fortschrittliche MLCC-Technologie
Der RND 1500603B122 setzt auf die bewährte MLCC-Technologie (Multi-Layer Ceramic Capacitor), die ihm signifikante Vorteile gegenüber herkömmlichen Kondensatortypen bietet:
- Kompakte Bauform: Mit der 0603-Bauform (ca. 1,6 mm x 0,8 mm) integriert sich dieser Kerko selbst in extrem dicht bestückte Leiterplatten, ohne Kompromisse bei der Leistung einzugehen. Dies ist entscheidend für mobile Geräte, Wearables und miniaturisierte Systeme.
- Hohe Kapazitätsstabilität: Die keramische Dielektrikumsklasse gewährleistet eine außergewöhnlich geringe Abhängigkeit der Kapazität von Temperaturänderungen, Gleichspannung und Frequenz. Dies resultiert in einer konsistenten Schaltungsfunktion über einen weiten Betriebsbereich.
- Exzellente Hochfrequenzeigenschaften: MLCCs zeichnen sich durch niedrige äquivalente Serienwiderstände (ESR) und Induktivitäten (ESL) aus. Der RND 1500603B122 eignet sich daher hervorragend für Hochfrequenzanwendungen wie Entkopplung von Leistungseingängen, Filterkreise und Oszillatorschaltungen.
- Präzise Toleranz: Mit einer Toleranz von 10% bietet dieser Kondensator eine ausreichende Präzision für die meisten anspruchsvollen Entkopplungs- und Filteraufgaben, wo eine genaue Kapazitätswahl für die Schaltungsperformance kritisch ist.
- Hohe Zuverlässigkeit und Langlebigkeit: Die monolithische Struktur und die robusten Keramikeigenschaften sorgen für eine ausgezeichnete Beständigkeit gegenüber mechanischer Beanspruchung, thermischen Zyklen und Feuchtigkeit, was eine lange Lebensdauer der Schaltung garantiert.
- Vielseitige Anwendung: Ob als Abblockkondensator zur Glättung von Versorgungsspannungen, als Koppelkondensator zur Signalübertragung oder als Teil von Filtern – die Leistungsfähigkeit des RND 1500603B122 ist branchenübergreifend gefragt.
Technische Spezifikationen im Detail
Die präzisen Spezifikationen des RND 1500603B122 – SMD-Kerko, 0603, 1,2 nF, 50 V, 10%, MLCC – sind die Grundlage für seine Leistungsfähigkeit und Zuverlässigkeit in jeder Anwendung.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | SMD-Keramikkondensator (MLCC) |
| Herstellerartikelnummer | RND 1500603B122 |
| Bauform (Größe) | 0603 (ca. 1,6 mm x 0,8 mm) |
| Kapazität | 1,2 nF (Nanofarad) |
| Spannungsfestigkeit | 50 V (Volt) |
| Toleranz | ±10% |
| Dielektrikumsklasse | Typische MLCC-Dielektrika (z.B. X7R oder NP0, je nach spezifischer Fertigung – für präzise Anwendungen ist NP0 oft bevorzugt, X7R bietet ein besseres Kapazitäts-Volumen-Verhältnis bei moderaterer Stabilität) |
| Anschlusstechnik | Surface Mount Device (SMD) – zur automatisierten Bestückung auf Leiterplatten. |
| Betriebstemperaturbereich | Typischerweise –55°C bis +125°C (abhängig vom Dielektrikum) – gewährleistet Funktionalität unter extremen Bedingungen. |
| Anwendungsbereiche | Entkopplung von ICs, Signalfilterung, Timing-Schaltungen, Hochfrequenz-Applikationen, Energiespeicherung in kompakten Schaltungen. |
Anwendungsgebiete und Integration in Ihrer Schaltung
Die Vielseitigkeit des RND 1500603B122 – SMD-Kerko, 0603, 1,2 nF, 50 V, 10%, MLCC – macht ihn zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Geräten und Systemen. Seine geringe Größe in Kombination mit stabilen elektrischen Eigenschaften ermöglicht eine effiziente Integration auch auf engstem Raum.
Entkopplung von digitalen und analogen Schaltungen
In modernen integrierten Schaltkreisen (ICs) entstehen durch das schnelle Schalten von Transistoren kurzzeitige Stromschwankungen. Diese können zu Spannungsabfällen auf der Versorgungsleitung führen, die wiederum die korrekte Funktion benachbarter Bauteile beeinträchtigen. Der RND 1500603B122 wird typischerweise direkt an den Stromversorgungspins von ICs platziert, um diese Spannungsschwankungen abzufangen und eine stabile, saubere Versorgungsspannung zu gewährleisten. Die Kapazität von 1,2 nF ist oft ein optimaler Wert für die Entkopplung von digitalen Logikbausteinen und Mikrocontrollern auf verschiedenen Frequenzbereichen.
Filteranwendungen
In vielen Schaltungen ist es notwendig, unerwünschte Frequenzen zu unterdrücken oder bestimmte Frequenzbereiche zu selektieren. Ob als Teil eines Tiefpassfilters zur Entfernung von Hochfrequenzrauschen, als Hochpassfilter zur Blockierung von Gleichstromkomponenten oder als Bandpassfilter – die präzise Kapazität von 1,2 nF und die guten HF-Eigenschaften des RND 1500603B122 machen ihn zu einem idealen Kandidaten für solche Filterzwecke. Seine geringe Größe erlaubt die Implementierung von Filterstufen direkt dort, wo sie benötigt werden, ohne zusätzliche Platinenfläche zu beanspruchen.
Signalintegrität und Rauschunterdrückung
In empfindlichen analogen Schaltungen und Hochfrequenzsystemen ist die Signalintegrität von höchster Bedeutung. Rauschen und Störungen können die Genauigkeit von Messungen, die Klarheit von Audiosignalen oder die Zuverlässigkeit von Datenübertragungen erheblich beeinträchtigen. Durch seine Fähigkeit, hochfrequente Störsignale abzuleiten, trägt der RND 1500603B122 maßgeblich zur Reduzierung des Grundrauschens und zur Verbesserung der Signalqualität bei.
Timing- und Oszillatorschaltungen
In Schaltungen, die auf präzisen Timings basieren, wie beispielsweise Oszillatoren zur Takterzeugung, sind stabile Kapazitätswerte unerlässlich. Die geringe Temperaturabhängigkeit der Kapazität des RND 1500603B122 stellt sicher, dass die Frequenz von Oszillatorschaltungen auch bei wechselnden Umgebungsbedingungen konstant bleibt, was für die Synchronisation von digitalen Systemen oder die Genauigkeit von analogen Zeitgeberschaltungen kritisch ist.
Kompakte Stromversorgungen und Ladegeräte
Auch in der Entwicklung kompakter Stromversorgungen, wie sie in Netzteilen für Smartphones, Tablets oder tragbare Elektronik zum Einsatz kommen, spielt der RND 1500603B122 seine Stärken aus. Er kann zur Filterung von Schaltrauschen oder zur Glättung von Ausgangsspannungen verwendet werden, was zu einer stabileren und effizienteren Energieversorgung führt.
Häufig gestellte Fragen zu RND 1500603B122 – SMD-Kerko, 0603, 1,2 nF, 50 V, 10%, MLCC
Was ist die primäre Funktion eines SMD-Keramikkondensators wie dem RND 1500603B122?
Die primäre Funktion eines solchen Kondensators ist die Energiespeicherung in elektrischen Feldern. In der Praxis wird er hauptsächlich zur Entkopplung von Stromversorgungsleitungen von integrierten Schaltungen, zur Filterung von unerwünschten Frequenzen (Rauschen) und zur Glättung von Spannungen eingesetzt.
Warum ist die 0603-Bauform wichtig?
Die 0603-Bauform ist eine Standardgröße für Oberflächenmontagebauteile (SMD). Sie ist sehr klein (ca. 1,6 mm x 0,8 mm) und ermöglicht die Platzierung auf extrem dicht bestückten Leiterplatten, was für die Miniaturisierung von elektronischen Geräten wie Smartphones, Wearables oder IoT-Geräten unerlässlich ist.
Was bedeutet die Angabe „1,2 nF“?
Das „nF“ steht für Nanofarad, eine Einheit der elektrischen Kapazität. 1,2 nF bedeutet, dass der Kondensator in der Lage ist, eine Ladung von 1,2 Milliardstel Coulombs bei einer Spannung von einem Volt zu speichern. Diese Kapazität ist relevant für die Abstimmmung von Filtern und die Charakteristik der Entkopplung.
Wie wirkt sich die Spannungsfestigkeit von 50 V aus?
Die Angabe „50 V“ bezeichnet die maximale Spannung, die der Kondensator sicher verarbeiten kann, ohne beschädigt zu werden. Für die meisten Anwendungen in Niederspannungs- oder Kleinspannungselektronik (z.B. 3,3 V, 5 V, 12 V) ist diese Spannungsfestigkeit mehr als ausreichend und bietet eine gute Sicherheitsreserve.
Was bedeutet die Toleranz von 10%?
Die Toleranz von 10% gibt an, wie stark die tatsächliche Kapazität von dem Nennwert (1,2 nF) abweichen darf. Das bedeutet, der tatsächliche Wert kann zwischen 1,08 nF (1,2 nF – 10%) und 1,32 nF (1,2 nF + 10%) liegen. Für die meisten Entkopplungsaufgaben ist diese Toleranz akzeptabel, für präzise Timing-Schaltungen sind jedoch oft Kondensatoren mit engerer Toleranz (z.B. 5% oder 1%) erforderlich.
Für welche spezifischen Anwendungen ist ein 1,2 nF Kondensator besonders geeignet?
Ein 1,2 nF Kondensator ist oft eine gute Wahl für die Entkopplung von digitalen ICs, wie sie in Mikrocontrollern oder Logikgattern verwendet werden. Er kann auch Teil von Filtern sein, die bestimmte Frequenzen im niedrigen bis mittleren Kilohertz- oder niedrigen Megahertz-Bereich beeinflussen. Seine Größe und Kapazität machen ihn ideal für allgemeine Filter- und Entkopplungsaufgaben in vielen modernen Schaltungsdesigns.
Was sind die Vorteile von MLCCs gegenüber anderen Kondensatortypen für diese Anwendung?
MLCCs (Multi-Layer Ceramic Capacitors) bieten gegenüber anderen Typen wie Tantalkondensatoren oder Elektrolytkondensatoren Vorteile in Bezug auf ihre geringe Größe, exzellente Hochfrequenzeigenschaften (niedriger ESR und ESL), hohe Zuverlässigkeit, lange Lebensdauer und gute Temperaturstabilität (abhängig von der Dielektrikumsklasse). Sie sind zudem kostengünstiger für niedrigere Kapazitätswerte in SMD-Bauformen.
