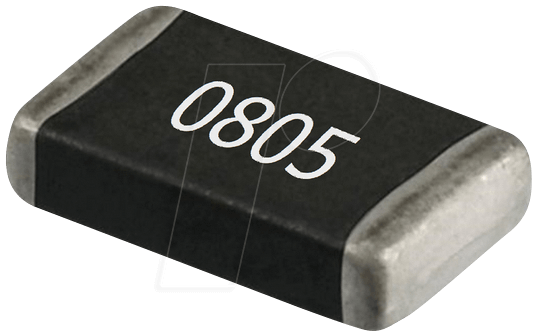

Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen: Der RND 0805 1 8,2K SMD-Widerstand
Sie suchen einen hochpräzisen und zuverlässigen SMD-Widerstand für Ihre elektronischen Schaltungen? Der RND 0805 1 8,2K bietet exakt die benötigte Widerstandsgenauigkeit von 1% und eine Nennleistung von 125 mW, ideal für Anwendungen, bei denen feine Toleranzen und stabile elektrische Eigenschaften unerlässlich sind. Dieser Widerstand ist die perfekte Wahl für Hobbyelektroniker, Entwickler und Ingenieure, die Wert auf Qualität und Langlebigkeit legen, um Schaltungsprobleme wie unvorhergesehene Leistungsschwankungen oder fehlerhafte Signalverarbeitung von vornherein zu vermeiden.
Überlegene Leistung und technische Exzellenz
Im Vergleich zu Standardwiderständen mit größeren Toleranzen oder geringerer Belastbarkeit setzt der RND 0805 1 8,2K Maßstäbe in puncto Präzision und Robustheit. Seine kompakte Bauform im 0805-Gehäuse ermöglicht eine platzsparende Integration in dicht bestückte Leiterplatten, ohne Kompromisse bei der elektrischen Performance einzugehen. Die 1% Toleranz gewährleistet eine exakte Einhaltung der Schaltungsspezifikationen, was für die Stabilität und Reproduzierbarkeit komplexer elektronischer Systeme von entscheidender Bedeutung ist. Die Leistungsklasse von 125 mW deckt eine breite Palette von Standardanwendungen ab und bietet dabei eine Reserve für thermische Belastungsspitzen.
Kerntechnologie und Materialbeschaffenheit
Der RND 0805 1 8,2K nutzt eine fortschrittliche Dickschichttechnologie zur Realisierung seines 8,2 kOhm Widerstandswertes. Diese Technologie, basierend auf einer keramischen Substratschicht, auf die eine leitfähige Widerstandsschicht aufgebracht wird, bietet eine hervorragende thermische Stabilität und einen geringen Temperaturkoeffizienten. Die präzise Einstellung des Widerstandswertes erfolgt durch kontrolliertes Abtragen der Widerstandsschicht (Laser-Trimmen), um die geforderte Toleranz von 1% zu erreichen. Die äußere Schutzschicht aus einem nichtleitenden, thermisch beständigen Lack schützt die innere Struktur vor Umwelteinflüssen und mechanischer Beanspruchung. Die Lötpads an den Stirnseiten sind für eine zuverlässige Verbindung mit allen gängigen Lötverfahren, wie Reflow-Löten, optimiert und bestehen in der Regel aus einer Nickel-Barriereschicht, gefolgt von einer Zinnschicht zur besseren Lötbarkeit und Korrosionsbeständigkeit.
Optimale Anwendungsszenarien und Einsatzgebiete
Die herausragenden Eigenschaften des RND 0805 1 8,2K prädestinieren ihn für eine Vielzahl anspruchsvoller Elektronikanwendungen:
- Präzisionsschaltungen: In Messgeräten, Sensorkonditionierern und Audio-Equipment, wo exakte Signalpegel und Verstärkungsfaktoren kritisch sind.
- Stromversorgungsmodule: Zur Stabilisierung von Spannungen und zur Begrenzung von Strömen in komplexen Netzteilkonfigurationen.
- Digitale Logik: Als Pull-up- oder Pull-down-Widerstände, um definierte Logikpegel sicherzustellen und Rauschen zu minimieren.
- Filter- und Zeitgliedschaltungen: Wo die exakte RC-Konstante für die Frequenzselektivität oder die Zeitverzögerung ausschlaggebend ist.
- Prototypenentwicklung und Kleinserien: Bietet eine kosteneffiziente Lösung mit hoher Zuverlässigkeit für Entwicklungsphasen und begrenzte Produktionsmengen.
- Automotive-Elektronik: In Steuergeräten und Sensorik, die hohe Anforderungen an Zuverlässigkeit und Temperaturbeständigkeit stellen.
- Medizintechnik: In Geräten, bei denen höchste Präzision und Ausfallsicherheit oberste Priorität haben.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Teilenummer | RND 0805 1 8,2K |
| Bauform (Gehäuse) | 0805 (Standardgröße für Oberflächenmontage) |
| Widerstandswert | 8,2 kOhm (Kilohm) |
| Toleranz | ± 1 % (eine von den präzisesten verfügbaren Toleranzen für diese Bauform) |
| Nennleistung | 125 mW (Milliwatt) |
| Temperaturkoeffizient | Typisch ± 100 ppm/°C (Parts per Million pro Grad Celsius), was für Stabilität bei Temperaturschwankungen spricht |
| Betriebstemperaturbereich | Typisch -55°C bis +155°C, je nach spezifischem Datenblatt des Herstellers; ermöglicht Einsatz in extremen Umgebungen |
| Lötbarkeit | Ausgezeichnete Lötbarkeit für gängige Oberflächenmontagetechnologien (SMT) |
| Gehäusematerial | Keramisches Substrat mit schützender Löt- und Decklackschicht; robuste Bauweise für industrielle Anwendungen |
| Anschlussart | SMD (Surface Mount Device) – für automatische Bestückung und effiziente Fertigung |
Vorteile auf einen Blick
- Herausragende Präzision: Die 1% Toleranz minimiert Abweichungen und gewährleistet eine exakte Funktionsweise Ihrer Schaltungen.
- Kompaktes Design: Die 0805-Bauform spart wertvollen Platz auf der Leiterplatte, ideal für Miniaturisierung.
- Hohe Zuverlässigkeit: Robuste Konstruktion und hochwertige Materialien sorgen für Langlebigkeit, auch unter anspruchsvollen Bedingungen.
- Stabile elektrische Eigenschaften: Geringer Temperaturkoeffizient für konsistente Leistung über einen breiten Temperaturbereich.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von elektronischen Schaltungen, von einfachen Anwendungen bis hin zu komplexen Systemen.
- Optimierte Lötbarkeit: Einfache Integration in Ihre Fertigungsprozesse durch zuverlässige Lötverbindungen.
FAQ – Häufig gestellte Fragen zu RND 0805 1 8,2K – SMD-Widerstand, 0805, 8,2 kOhm, 125 mW, 1%
Was bedeutet die Angabe 0805 bei einem SMD-Widerstand?
Die Angabe 0805 bezieht sich auf die Standardbauform (Gehäusegröße) des SMD-Widerstands. Diese Maße sind metrisch (in Zoll) angegeben: 08 steht für die Breite von ca. 0,08 Zoll und 05 für die Länge von ca. 0,05 Zoll. In Millimetern entspricht dies ungefähr 2,0 mm x 1,25 mm. Diese Größe ist eine der gängigsten für Oberflächenmontagebauteile und ermöglicht eine gute Balance zwischen Leistungsfähigkeit und Platzersparnis auf der Leiterplatte.
Warum ist eine Toleranz von 1% wichtig für meine Schaltung?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils maximal 1% von dem aufgedruckten Nennwert (hier 8,2 kOhm) abweichen kann. In Präzisionsschaltungen, wie sie in der Messtechnik, Audio-Equipment oder bei der Signalverarbeitung zum Einsatz kommen, sind exakte Werte essenziell. Geringere Toleranzen verhindern beispielsweise unerwünschte Signalverzerrungen, Ungenauigkeiten bei Filtern oder instabile Arbeitspunkte von Transistoren. Eine 1% Toleranz bietet hier eine signifikante Verbesserung gegenüber Bauteilen mit 5% oder 10% Toleranz.
Kann ich diesen Widerstand in Hochfrequenzanwendungen einsetzen?
SMD-Widerstände der Bauform 0805 sind aufgrund ihrer geringen parasitären Induktivität und Kapazität generell gut für Hochfrequenzanwendungen geeignet. Die 1% Toleranz trägt zusätzlich zur Stabilität der Schaltung bei hohen Frequenzen bei. Für extrem kritische HF-Applikationen können jedoch spezifische HF-optimierte Widerstände mit besonderen Eigenschaften erforderlich sein. Für die meisten gängigen HF-Schaltungen im Amateurfunk- oder Hobbybereich ist dieser Widerstand jedoch eine hervorragende Wahl.
Was ist die maximale Dauerbelastbarkeit dieses Widerstands?
Die Nennleistung des RND 0805 1 8,2K beträgt 125 mW (Milliwatt). Dies ist die Leistung, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) dauerhaft ohne Beschädigung ableiten kann. Bei höheren Umgebungstemperaturen oder wenn der Widerstand zeitweise stärker belastet wird, muss die Leistung reduziert werden, um eine Überhitzung zu vermeiden. Die Leistungsreduzierungskurve (Derating Curve) des Herstellers gibt hierzu genauere Informationen, falls verfügbar.
Wie unterscheidet sich die Dickschicht- von der Dünnschicht-Technologie bei Widerständen?
Bei der Dickschichttechnologie wird eine relativ dicke (Mikrometerbereich) Widerstandsschicht auf ein keramisches Substrat aufgebracht, oft durch Siebdruckverfahren. Dies ist eine kostengünstige Methode, die für eine breite Palette von Anwendungen geeignet ist und gute thermische Eigenschaften bietet. Dünnschichtwiderstände hingegen verwenden eine sehr dünne (Nanometerbereich) Widerstandsschicht, die oft durch Vakuumabscheideverfahren aufgebracht wird. Dies ermöglicht höhere Präzision, geringere Toleranzen und niedrigere Temperaturkoeffizienten, ist aber in der Regel teurer. Der RND 0805 1 8,2K verwendet die bewährte Dickschichttechnologie, die mit seiner 1% Toleranz eine exzellente Balance für viele anspruchsvolle Anwendungen bietet.
Ist dieser Widerstand für den Einsatz in rauen Umgebungen geeignet?
Mit einem typischen Betriebstemperaturbereich von -55°C bis +155°C und der robusten Dickschicht-Bauweise ist dieser Widerstand sehr gut für den Einsatz in vielen rauen Umgebungen geeignet, die Temperaturschwankungen oder moderate mechanische Belastungen aufweisen. Die äußere Schutzschicht bietet Schutz vor Feuchtigkeit und Staub. Für extremere Bedingungen (z.B. hohe mechanische Vibrationen, aggressive chemische Umgebungen) sollten Sie immer das spezifische Datenblatt des Herstellers konsultieren oder spezialisierte Bauteile in Betracht ziehen.
Welche Lötverfahren sind für diesen SMD-Widerstand am besten geeignet?
Der RND 0805 1 8,2K ist für gängige Oberflächenmontagetechnologien (SMT) konzipiert. Dies beinhaltet hauptsächlich das Reflow-Löten, bei dem die Leiterplatte mit aufgebrachtem Lot und bestückten Bauteilen durch einen Ofen geführt wird, wo das Lot schmilzt und Verbindungen herstellt. Auch manuelles Löten mit einem feinen Lötkolben ist möglich, erfordert aber Übung, um die kleinen Lötpads präzise zu verbinden, ohne das Bauteil zu überhitzen oder Kurzschlüsse zu erzeugen. Das Wellenlöten ist für SMD-Bauteile eher unüblich.
