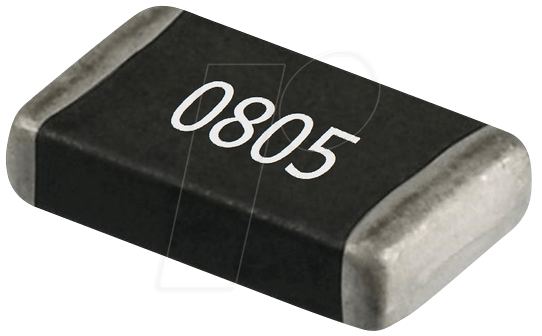

RND 0805 1 39 – SMD-Widerstand, 0805, 39 Ohm, 125 mW, 1%: Präzision für anspruchsvolle Schaltungen
Für Entwickler und versierte Elektronikbastler, die auf höchste Präzision und Zuverlässigkeit in ihren Schaltungen Wert legen, stellt der RND 0805 1 39 – SMD-Widerstand, 0805, 39 Ohm, 125 mW, 1% die ideale Lösung dar. Er adressiert das Bedürfnis nach stabilen und reproduzierbaren elektrischen Kennwerten, die für die Funktionalität komplexer elektronischer Systeme unerlässlich sind.
Überlegene Performance und Zuverlässigkeit
Die Wahl des richtigen Widerstands entscheidet maßgeblich über die Performance und Langlebigkeit einer elektronischen Schaltung. Der RND 0805 1 39 – SMD-Widerstand zeichnet sich durch seine herausragenden Eigenschaften aus, die ihn von Standardkomponenten abheben:
- Präzise Widerstandswerte: Die Toleranz von 1% gewährleistet, dass der tatsächliche Widerstandswert sehr nahe am Nennwert liegt, was für die exakte Einstellung von Strömen und Spannungen kritisch ist.
- Hohe Belastbarkeit: Mit einer Leistung von 125 mW ist dieser Widerstand auch für moderate Leistungsanforderungen in kompakten Designs geeignet, ohne dabei die thermische Stabilität zu gefährden.
- Kompakte Bauform: Das 0805-SMD-Gehäuse ist ein Industriestandard und ermöglicht eine dichte Bestückung auf Leiterplatten, was besonders in der modernen Miniaturisierung von Elektronik von Vorteil ist.
- Stabilität über Zeit und Temperatur: Hochwertige Materialien und Fertigungsprozesse sorgen für eine geringe Drift des Widerstandswertes unter verschiedenen Umgebungsbedingungen und über die Lebensdauer des Bauteils.
- Optimierte thermische Eigenschaften: Das Gehäusedesign und die interne Struktur sind auf eine effiziente Wärmeableitung ausgelegt, um Überhitzung zu vermeiden und die Zuverlässigkeit zu maximieren.
Technische Spezifikationen im Detail
Der RND 0805 1 39 – SMD-Widerstand, 0805, 39 Ohm, 125 mW, 1% ist ein Präzisionsbauteil, dessen Eigenschaften sorgfältig auf anspruchsvolle Anwendungen abgestimmt sind. Die folgenden Spezifikationen verdeutlichen die technologische Überlegenheit:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Widerstand |
| Gehäusegröße | 0805 (gemäß EIA-96 Standard) |
| Nennwiderstand | 39 Ohm |
| Leistung | 125 mW (0.125 W) |
| Toleranz | ±1% |
| Temperaturkoeffizient (typisch) | ±100 ppm/°C (abhängig von Material und Ausführung, exakte Werte können je nach Hersteller leicht variieren) |
| Betriebstemperaturbereich | -55°C bis +155°C (typischerweise, genaue Grenzen können je nach Datenblatt variieren) |
| Maximale Betriebsspannung | 200 V (typischerweise für 0805-Gehäuse, bitte spezifisches Datenblatt prüfen) |
| Material des Widerstandselements | Metallschicht (oft eine Kombination aus Metalllegierungen und Keramiksubstrat für hohe Stabilität und geringes Rauschen) |
| Anschluss-Technologie | Oberflächenmontage (SMD) |
| Einsatzgebiet | Signalverarbeitung, Stromkreisdesign, Filteranwendungen, Spannungs-/Stromteilung in präzisen Schaltungen |
Anwendungsgebiete und strategische Vorteile
Die Vielseitigkeit des RND 0805 1 39 – SMD-Widerstands eröffnet breite Einsatzmöglichkeiten in verschiedenen Bereichen der Elektronikentwicklung:
- Präzisionsmesstechnik: In Geräten, die exakte Messwerte erfordern, wie z.B. Oszilloskope, Multimeter oder Sensorelektronik, sorgt dieser Widerstand für zuverlässige Referenzwerte.
- Signalverarbeitung: Ob in Audio-Verstärkern, Kommunikationsmodulen oder industriellen Steuerungen – die stabile Impedanz und geringe Störanfälligkeit sind entscheidend für die Signalintegrität.
- Netzteil-Regelung: Für eine präzise Stabilisierung von Spannungen in stabilisierten Netzteilen spielt die akkurate Widerstandsdefinition eine Schlüsselrolle.
- Filter- und Zeitkreise: In RC-Filtern und anderen zeitabhängigen Schaltungen sind präzise Widerstandswerte unerlässlich für die korrekte Zeitkonstante.
- Prototyping und Serienfertigung: Die standardisierte Bauform und die hohe Qualität machen ihn sowohl für die Entwicklung auf Prototypenplatinen als auch für die automatisierte Bestückung in der Serienfertigung geeignet.
- Embedded Systems: In kompakten Mikrocontroller-basierten Systemen, wo Bauraum und Energieeffizienz wichtig sind, bietet das 0805-Format die optimale Balance.
Die Entscheidung für diesen SMD-Widerstand ist eine Investition in die Verlässlichkeit und Performance Ihrer Schaltung. Durch die Minimierung von Abweichungen und potenziellen Fehlerquellen reduziert er den Entwicklungsaufwand und erhöht die Lebensdauer Ihrer Produkte.
Häufig gestellte Fragen zu RND 0805 1 39 – SMD-Widerstand, 0805, 39 Ohm, 125 mW, 1%
Was bedeutet die Gehäusegröße 0805?
Die Gehäusegröße 0805 ist eine Standardbezeichnung für Oberflächenmontage-Bauteile (SMD). Sie gibt die ungefähren Abmessungen des Widerstands an: 08 steht für die Länge in Zoll (0.08 Zoll) und 05 für die Breite in Zoll (0.05 Zoll). Dies entspricht etwa 2.0 mm x 1.25 mm. Diese Größe ist weit verbreitet und ermöglicht eine hohe Packungsdichte auf Leiterplatten.
Warum ist eine Toleranz von 1% wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um maximal 1% vom angegebenen Nennwert abweichen kann. Für viele Anwendungen, insbesondere in der Präzisionsmesstechnik, Signalverarbeitung oder bei kritischen Schwellenwerten, ist diese geringe Abweichung entscheidend für die Funktionalität und Genauigkeit der Schaltung. Höhere Toleranzen können zu unerwünschten Abweichungen der Schaltungsparameter führen.
Welche Anwendungen profitieren besonders von der Leistung von 125 mW?
Eine Leistung von 125 mW ist für viele gängige Anwendungen in der Unterhaltungselektronik, Telekommunikation und industriellen Steuerungstechnik ausreichend. Sie eignet sich für Schaltungen, bei denen die durch den Widerstand fließenden Ströme und die daraus resultierende Wärmeentwicklung moderat sind. Für Anwendungen mit sehr hohen Strömen oder Leistungen wären entsprechend größere oder speziell ausgelegte Hochleistungs-Widerstände erforderlich.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
SMD-Widerstände wie der RND 0805 sind generell gut für Hochfrequenzanwendungen geeignet, da sie geringe parasitäre Induktivitäten und Kapazitäten aufweisen, verglichen mit bedrahteten Bauteilen. Die Metallschicht-Konstruktion reduziert zudem das thermische Rauschen, was für HF-Schaltungen vorteilhaft sein kann. Für extrem kritische HF-Designs sollte jedoch immer das spezifische Datenblatt des Herstellers konsultiert werden.
Wie beeinflusst die Betriebstemperatur den Widerstandswert?
Der Widerstandswert eines jeden Bauteils verändert sich mit der Temperatur. Der Temperaturkoeffizient (TC) gibt an, wie stark sich der Widerstand pro Grad Celsius ändert. Ein TC von typisch 100 ppm/°C bedeutet, dass sich der Widerstand um 0.01% pro Grad Celsius ändert. Dies ist ein guter Wert für eine breite Palette von Anwendungen, aber für extrem temperaturstabile Schaltungen gibt es spezialisierte Widerstände mit niedrigeren TC-Werten.
Welches Material wird typischerweise für die Widerstandsschicht verwendet?
Typischerweise werden für SMD-Widerstände dieser Art Metallschicht-Elemente verwendet. Dabei werden dünne Schichten aus Metalllegierungen auf ein Keramiksubstrat aufgebracht. Diese Technologie bietet eine gute Kombination aus Präzision, Stabilität, geringem Rauschen und guter Wärmeableitung, was sie zur bevorzugten Wahl für Anwendungen macht, die genaue und verlässliche Widerstandswerte erfordern.
Was sind die Vorteile gegenüber Keramikkondensatoren?
Widerstände und Kondensatoren sind grundlegend unterschiedliche passive Bauteile mit verschiedenen Funktionen. Der Hauptunterschied liegt in ihrer Eigenschaft: Widerstände begrenzen den Stromfluss und dissipieren Energie als Wärme, während Kondensatoren elektrische Ladung speichern und freigeben. Der RND 0805 1 39 – SMD-Widerstand dient der präzisen Einstellung von Strom und Spannung, während ein Keramikkondensator für die Filterung, Energiespeicherung oder Zeitkonstanten in AC-Schaltungen eingesetzt wird. Beide sind essenziell für die Funktionalität vieler elektronischer Schaltungen.
