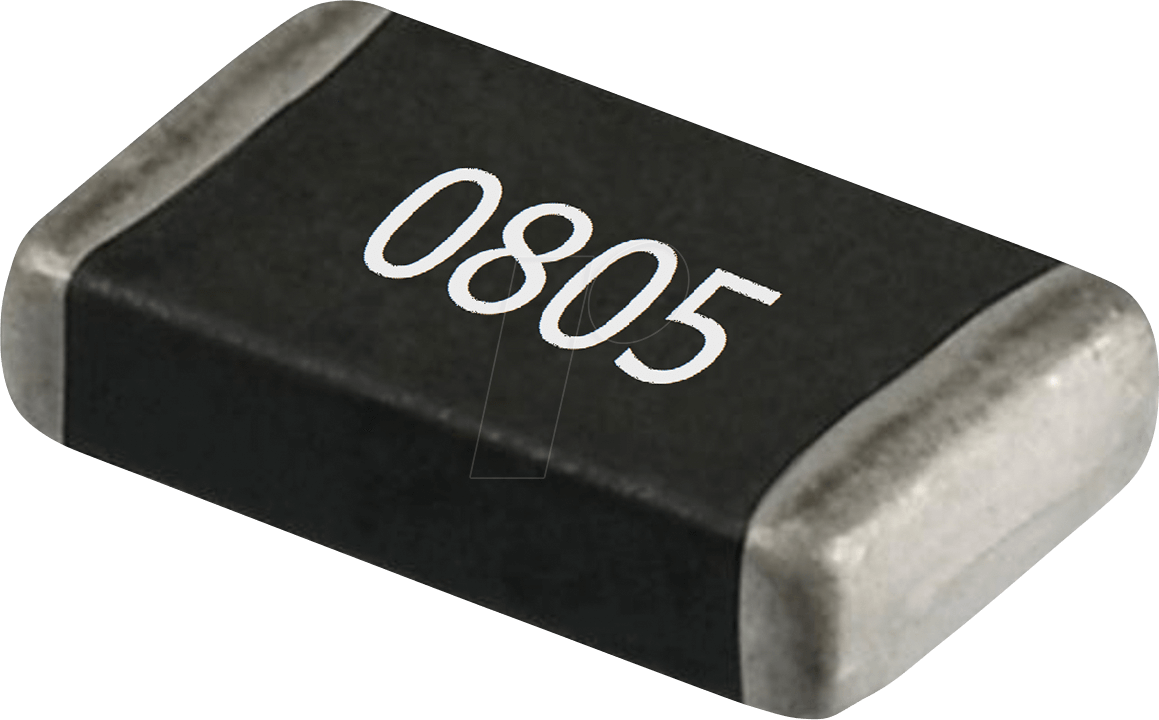

Hochpräziser SMD-Widerstand für anspruchsvolle Elektronikanwendungen
Sie benötigen einen zuverlässigen Baustein für Ihre Leiterplattenprojekte, der präzise Widerstandswerte bei geringer Baugröße und guter Leistungsfähigkeit liefert? Der RND 0805 1 11 – SMD-Widerstand, 0805, 11 Ohm, 125 mW, 1% ist die ideale Lösung für Entwickler und Hersteller von elektronischen Geräten, die Wert auf Genauigkeit, Langlebigkeit und effiziente Schaltungsdesigns legen. Ob in der Prototypenentwicklung, in der Serienfertigung oder in Spezialanwendungen, dieser Widerstand erfüllt höchste Ansprüche.
Die Überlegenheit des RND 0805 1 11 – SMD-Widerstands
Im Gegensatz zu Standardwiderständen, die oft Kompromisse bei Toleranz, Leistungsaufnahme oder Temperaturbeständigkeit eingehen, zeichnet sich der RND 0805 1 11 – SMD-Widerstand durch seine herausragende Präzision und Robustheit aus. Die geringe Bauform (0805) ermöglicht eine hohe Packungsdichte auf Leiterplatten, während die spezifizierte Leistung von 125 mW und die enge Toleranz von 1% konsistente und zuverlässige Schaltungsergebnisse gewährleisten. Dies minimiert Ausfallrisiken und optimiert die Leistung Ihrer elektronischen Systeme.
Technische Spezifikationen im Detail
Der RND 0805 1 11 – SMD-Widerstand ist ein kritischer passiver Bausteinkomponente, der für eine breite Palette von elektronischen Schaltungen unerlässlich ist. Seine präzisen elektrischen Eigenschaften machen ihn zur bevorzugten Wahl für anspruchsvolle Anwendungen, bei denen Abweichungen im Widerstandswert zu Fehlfunktionen führen könnten. Die Bauform 0805 (entspricht 2,0 mm x 1,25 mm) bietet ein optimales Verhältnis zwischen physischer Größe und elektrischer Belastbarkeit, was ihn besonders geeignet für moderne, kompakte Designs macht.
Vorteile für Ihre Elektronikprojekte
- Hohe Präzision: Eine Toleranz von nur 1% gewährleistet, dass der tatsächliche Widerstandswert sehr nahe am Nennwert liegt, was für empfindliche Schaltungen unerlässlich ist.
- Zuverlässige Leistung: Mit einer Nennleistung von 125 mW ist dieser Widerstand für viele gängige Anwendungen ausreichend dimensioniert und vermeidet Überhitzung bei bestimmungsgemäßem Gebrauch.
- Kompakte Bauform: Das 0805-SMD-Gehäuse spart wertvollen Platz auf der Leiterplatte und ermöglicht engere Bestückungsdichten, was besonders in kompakten Geräten von Vorteil ist.
- Breiter Anwendungsbereich: Geeignet für digitale und analoge Schaltungen, Stromversorgungen, Signalverarbeitung und mehr.
- Temperaturstabilität: Hochwertige Materialien und Fertigungsprozesse sorgen für eine gute Stabilität des Widerstandswertes über einen weiten Temperaturbereich.
- Einfache Bestückung: Standardisierte SMD-Gehäuse sind für automatisierte Bestückungsprozesse optimiert, was die Produktionseffizienz steigert.
Einsatzgebiete und Anwendungsbereiche
Der RND 0805 1 11 – SMD-Widerstand ist ein vielseitiger Baustein, der in nahezu jedem elektronischen Gerät zu finden ist. Seine Anwendungsbereiche reichen von Consumer Electronics wie Smartphones und Tablets bis hin zu industriellen Steuerungen, Medizintechnik und Telekommunikation. In Schaltungen zur Spannungs- oder Stromregelung, als Lastwiderstand, zur Begrenzung von Strömen oder als Teil von Filtern spielt er eine zentrale Rolle. Die 11 Ohm sind ein häufig benötigter Wert, der beispielsweise zur Strombegrenzung in LEDs oder zur Anpassung von Leitungsimpedanzen eingesetzt wird. Die 1% Toleranz ist dabei entscheidend, um die exakte Funktion der Schaltung sicherzustellen.
Qualität und Materialbeschaffenheit
Die Zuverlässigkeit von elektronischen Bauteilen beginnt bei der Auswahl der richtigen Materialien und einer präzisen Fertigung. Dieser SMD-Widerstand ist typischerweise aus einer Keramiksubstrat-Basis gefertigt, auf der eine resistive Schicht aufgebracht wird. Die Qualität der aufgedampften oder aufgebrachten Widerstandsschicht ist entscheidend für die Stabilität und Langlebigkeit. Eine schützende Vergütung schirmt die resistive Schicht vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beanspruchung ab. Die Kontaktflächen sind für eine zuverlässige Lötverbindung ausgelegt und mit einer Zinn-Legierung versehen, die eine gute Lötbarkeit auf verschiedenen Lötverfahren gewährleistet.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modellnummer | RND 0805 1 11 – |
| Bauform (Gehäuse) | 0805 (SMD) |
| Nennwiderstand | 11 Ohm |
| Toleranz | ± 1% |
| Nennleistung | 125 mW (0.125 W) |
| Maximale Betriebsspannung | Typischerweise 150 V (abhängig vom genauen Produktdatenblatt des Herstellers) |
| Temperaturkoeffizient (TCR) | Typischerweise ± 100 ppm/°C bis ± 200 ppm/°C, was eine gute thermische Stabilität gewährleistet. |
| Betriebstemperaturbereich | Typischerweise -55 °C bis +125 °C, ermöglicht den Einsatz in vielfältigen Umgebungsbedingungen. |
| Material der Widerstandsschicht | Hochwertige Metallschicht oder Metalloxid-Schicht, je nach spezifischer Ausführung, für präzise und stabile Widerstandswerte. |
| Kontaktflächen | Verzinnt, für optimale Lötbarkeit mit allen gängigen SMD-Lötverfahren. |
FAQ – Häufig gestellte Fragen zu RND 0805 1 11 – SMD-Widerstand, 0805, 11 Ohm, 125 mW, 1%
Was bedeutet die Bauform 0805?
Die Bezeichnung 0805 gibt die physischen Abmessungen des SMD-Gehäuses an. „08“ steht für die Länge von 0,08 Zoll und „05“ für die Breite von 0,05 Zoll. Umgerechnet entspricht dies etwa 2,0 mm x 1,25 mm. Diese Bauform ist ein Industriestandard und bietet ein gutes Gleichgewicht zwischen Größe und Leistungsfähigkeit.
Warum ist eine Toleranz von 1% wichtig?
Eine geringe Toleranz wie 1% bedeutet, dass der tatsächliche Widerstandswert nur minimal vom Nennwert abweicht. Dies ist entscheidend für Schaltungen, die präzise Spannungen oder Ströme erfordern, wie z.B. in Präzisionsmessgeräten, Audioverstärkern oder in Schaltungen, bei denen der Widerstandswert kritische Arbeitspunkte bestimmt.
Kann dieser Widerstand für höhere Leistungen verwendet werden?
Die Nennleistung von 125 mW gibt die maximale Leistung an, die der Widerstand kontinuierlich bei Umgebungstemperatur ableiten kann, ohne Schaden zu nehmen. Für Anwendungen, die höhere Leistungen erfordern, müssen Widerstände mit höherer Wattzahl oder eine sorgfältige Auslegung der Kühlung gewählt werden. Das Überschreiten der Nennleistung kann zu Überhitzung und Ausfall führen.
Welche Art von Widerstandsmaterial wird typischerweise verwendet?
SMD-Widerstände der 0805er Serie mit 1% Toleranz verwenden meist eine Metallschicht- oder Metalloxid-Schicht als resistive Komponente. Diese Materialien sind bekannt für ihre gute Stabilität über einen breiten Temperaturbereich und ihre geringe Empfindlichkeit gegenüber Umwelteinflüssen, was zu einer hohen Zuverlässigkeit führt.
Wie wird die Lötbarkeit dieses SMD-Widerstands sichergestellt?
Die Kontaktflächen (Endkappen) des RND 0805 1 11 – SMD-Widerstands sind in der Regel mit einer Legierung auf Zinnbasis beschichtet. Dies gewährleistet eine ausgezeichnete Lötbarkeit mit Standard-Lötverfahren wie Reflow-Löten oder manuelles Löten mit bleifreien oder bleihaltigen Loten.
Eignet sich dieser Widerstand für Hochfrequenzanwendungen?
SMD-Widerstände sind generell für ihre guten HF-Eigenschaften bekannt, da sie geringe parasitäre Induktivitäten und Kapazitäten aufweisen. Die 0805er Bauform ist hierfür gut geeignet, wobei für sehr kritische Hochfrequenzschaltungen immer das spezifische Datenblatt und die Performance-Kurven des Herstellers konsultiert werden sollten.
Wie lagere ich SMD-Widerstände am besten?
SMD-Widerstände sollten in ihrer Originalverpackung, geschützt vor Feuchtigkeit, extremen Temperaturen und direkter Sonneneinstrahlung gelagert werden. Die Verpackung schützt auch vor elektrostatischer Entladung. Eine trockene Umgebung mit moderaten Temperaturen ist ideal, um die Integrität der Lötflächen und des Widerstandsmaterials zu gewährleisten.
