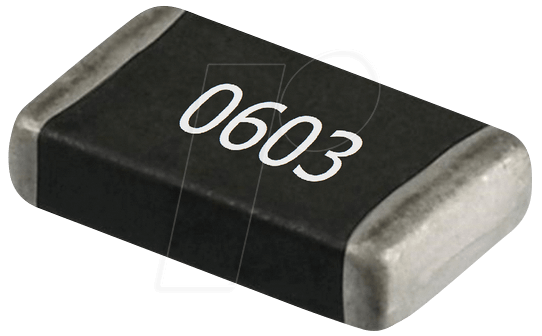

Der RND 0603 1 51 – SMD-Widerstand: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie benötigen eine verlässliche Komponente für präzise Stromregelung in Ihrer Schaltung? Der RND 0603 1 51 – SMD-Widerstand mit 51 Ohm und einer Toleranz von 1% ist die ideale Lösung für anspruchsvolle Elektronikentwickler, Hobbyisten und professionelle Anwender, die Wert auf Genauigkeit und Langlebigkeit legen. Dieser SMD-Widerstand wurde entwickelt, um stabile elektrische Eigenschaften zu gewährleisten und den spezifischen Anforderungen moderner miniaturisierter Schaltungen gerecht zu werden.
Warum RND 0603 1 51 – SMD-Widerstand die überlegene Wahl ist
Im Gegensatz zu Standardwiderständen, die oft grössere Abmessungen und geringere Präzision aufweisen, bietet der RND 0603 1 51 – SMD-Widerstand eine überlegene Kombination aus geringer Grösse, hoher Genauigkeit und zuverlässiger Leistungsfähigkeit. Die 0603-Bauform ermöglicht eine dichte Bestückung auf Leiterplatten, während die 1%ige Toleranz für eine exakte Einhaltung der Schaltungsparameter sorgt. Mit einer Belastbarkeit von 100 mW ist dieser Widerstand für eine Vielzahl von Anwendungen bestens geeignet, bei denen ein Gleichgewicht zwischen Grösse und Leistungsfähigkeit gefordert ist.
Technische Spezifikationen und Leistung
Die Kernkompetenz des RND 0603 1 51 – SMD-Widerstands liegt in seiner exakten Widerstandsfunktion. Die spezifizierte Nennwiderstand von 51 Ohm ist durch den Herstellungsprozess mit hoher Präzision gewährleistet. Die 1%ige Toleranz bedeutet, dass der tatsächliche Widerstandswert innerhalb eines sehr engen Bereichs um den Nennwert liegt, was für die Stabilität und Funktionalität komplexer elektronischer Schaltungen unerlässlich ist. Dies ist besonders wichtig in Anwendungen wie präzisen Messschaltungen, Signalverarbeitung oder Leistungselektronik, wo Abweichungen erhebliche Auswirkungen haben können. Die Leistung von 100 mW gibt die maximale Dauerleistung an, die der Widerstand unter bestimmten Umgebungsbedingungen aufnehmen kann, ohne beschädigt zu werden. Für eine optimale Lebensdauer und Performance ist es jedoch ratsam, die tatsächlich im Betrieb auftretende Leistung zu berücksichtigen und gegebenenfalls eine ausreichende Wärmeableitung sicherzustellen. Die Konstruktion als Surface-Mount-Device (SMD) erlaubt die automatisierte Bestückung auf Leiterplatten und trägt zur Miniaturisierung von Geräten bei.
Anwendungsgebiete und Einsatzmöglichkeiten
Der RND 0603 1 51 – SMD-Widerstand findet aufgrund seiner universellen Eigenschaften in einer breiten Palette von elektronischen Geräten und Systemen Anwendung. Dazu gehören unter anderem:
- Consumer Electronics: In Smartphones, Tablets, Laptops, Fernsehern und anderen Unterhaltungselektronikgeräten zur Stromstrombegrenzung, Pegelanpassung und als Lastwiderstand.
- Automobilindustrie: Für Steuergeräte, Infotainmentsysteme und Sensorik, wo Zuverlässigkeit unter rauen Bedingungen gefordert ist.
- Industrielle Automatisierung: In Steuerungen, Sensoren und Aktoren für präzise Signalverarbeitung und Leistungsteilung.
- Medizintechnik: In Diagnosegeräten, Wearables und Überwachungssystemen, wo höchste Genauigkeit und Zuverlässigkeit kritisch sind.
- Prototyping und Entwicklung: Als unverzichtbare Komponente für Elektronikentwickler und Hobbyisten beim Aufbau und Testen neuer Schaltungen.
- Kommunikationstechnik: In Netzwerkkomponenten, Funkmodulen und Satellitenempfängern zur Signalaufbereitung und Filterung.
Die 0603-Bauform macht ihn ideal für dicht bestückte Leiterplatten, wo Platzmangel eine Herausforderung darstellt. Seine Fähigkeit, präzise Widerstandswerte zu liefern, macht ihn zu einer bevorzugten Wahl in Bereichen, die eine hohe Schaltungsstabilität erfordern.
Qualitätsmerkmale und Vorteile
Die herausragende Qualität des RND 0603 1 51 – SMD-Widerstands manifestiert sich in mehreren Schlüsselaspekten, die ihn von Mitbewerbern abheben:
- Hohe Präzision: Die 1%ige Toleranz stellt sicher, dass Ihre Schaltungskonzepte exakt umgesetzt werden, was unerlässlich für optimale Leistung und Funktionalität ist.
- Kompakte Bauform: Die 0603-Grösse (entspricht 1,6 x 0,8 mm) ermöglicht eine signifikante Reduzierung der Leiterplattenfläche und unterstützt die Entwicklung kleinerer und leichterer Geräte.
- Stabile elektrische Eigenschaften: Die Widerstandswerte bleiben auch unter wechselnden Temperaturbedingungen konstant, was zu einer zuverlässigen und reproduzierbaren Performance führt.
- Gute Wärmeableitung: Trotz der geringen Grösse ist der Widerstand für eine Nennleistung von 100 mW ausgelegt, was für viele gängige Anwendungen ausreichend ist. Bei höheren Leistungsanforderungen sollten jedoch zusätzliche Kühlmassnahmen in Betracht gezogen werden.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, widersteht dieser SMD-Widerstand mechanischen Belastungen und Umwelteinflüssen.
- Automatisierbare Bestückung: Die Standardisierung im SMD-Bereich ermöglicht eine schnelle und effiziente Bestückung durch Pick-and-Place-Maschinen.
- Lange Lebensdauer: Durch die sorgfältige Auswahl der Materialien und die präzise Fertigung ist eine hohe Zuverlässigkeit und eine lange Betriebsdauer gewährleistet.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Bauform | 0603 (entspricht 1,6 mm x 0,8 mm) |
| Nennwiderstand | 51 Ohm |
| Toleranz | ± 1% |
| Max. Leistung (Belastbarkeit) | 100 mW |
| Technologie | Dünnschicht-Technologie für hohe Präzision |
| Temperaturkoeffizient | Typischerweise gering im Vergleich zu Dickschichtwiderständen, was für Stabilität sorgt. Exakte Werte können dem Datenblatt des Herstellers entnommen werden. |
| Material des Widerstandskörpers | Keramischer Träger mit aufgebrachter Widerstandsschicht (z.B. Metalloxid oder Metallschicht) und schützender Vergützung. |
| Anschlussflächen | Verzinnte Lötanschlüsse für gute Lötbarkeit und elektrische Verbindung. |
| Anwendungstemperaturbereich | Breiter Bereich, typischerweise von -55°C bis +155°C, für den zuverlässigen Einsatz in diversen Umgebungen. |
FAQ – Häufig gestellte Fragen zu RND 0603 1 51 – SMD-Widerstand, 0603, 51 Ohm, 100 mW, 1%
Was bedeutet die Bauform 0603?
Die Bezeichnung 0603 bezieht sich auf die physikalischen Abmessungen des SMD-Widerstands. Es handelt sich um eine Metrik, die angibt, dass der Widerstand ungefähr 0,06 Zoll breit und 0,03 Zoll hoch ist. In Millimetern entspricht dies typischerweise 1,6 mm Länge und 0,8 mm Breite. Diese Grösse ist eine der gängigsten für kompakte elektronische Bauteile.
Ist die 1%ige Toleranz für alle Anwendungen ausreichend?
Für die meisten präzisen Anwendungen, einschliesslich vieler im Bereich der Consumer Electronics, industriellen Steuerungen und der Amateurfunktechnik, ist eine Toleranz von 1% absolut ausreichend. Für extrem kritische Anwendungen wie hochpräzise Messtechnik oder spezielle Filter in der Signalverarbeitung könnten jedoch Widerstände mit noch geringeren Toleranzen (z.B. 0,5% oder 0,1%) erforderlich sein. Der RND 0603 1 51 bietet hier einen hervorragenden Kompromiss aus Genauigkeit und Verfügbarkeit.
Kann der Widerstand mit 100 mW Dauerleistung sicher betrieben werden?
Die Angabe von 100 mW bezieht sich auf die maximale Dauerleistung, die der Widerstand unter idealen Bedingungen (typischerweise bei 70°C Umgebungstemperatur und ausreichender Luftzirkulation) dauerhaft aufnehmen kann, ohne dass seine Spezifikationen überschritten werden. Wenn der Widerstand in einer dichter bestückten Umgebung mit höherer Umgebungstemperatur oder ohne ausreichende Kühlung betrieben wird, sollte die tatsächlich auftretende Leistung deutlich unter 100 mW liegen, um eine Überhitzung und vorzeitige Alterung zu vermeiden. Eine Faustregel ist, die Nennleistung um mindestens 50% zu unterschreiten.
Welche Art von Beschichtung oder Vergützung wird verwendet?
SMD-Widerstände wie der RND 0603 1 51 verfügen in der Regel über eine Schutzschicht oder Vergützung über der Widerstandsschicht. Diese besteht oft aus speziellen Epoxidharzen oder Keramikmaterialien, die den Widerstandskörper vor Umwelteinflüssen wie Feuchtigkeit, Staub und mechanischen Beschädigungen schützen. Dies trägt massgeblich zur Langlebigkeit und Stabilität der elektrischen Eigenschaften bei.
Wie beeinflusst die Temperatur den Widerstandswert?
Alle elektrischen Widerstände ändern ihren Wert mit der Temperatur. Der RND 0603 1 51 nutzt eine Dünnschicht-Technologie, die typischerweise einen geringen Temperaturkoeffizienten (Temperaturabhängigkeit des Widerstands) aufweist. Das bedeutet, dass der Widerstandswert bei Temperaturschwankungen relativ stabil bleibt. Der genaue Temperaturkoeffizient ist in den detaillierten technischen Datenblättern des Herstellers zu finden und gibt an, wie stark sich der Widerstand pro Grad Celsius ändert.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Aufgrund seiner geringen Bauform und der Dünnschicht-Technologie zeigt der 0603 SMD-Widerstand generell ein gutes Verhalten bei moderaten Hochfrequenzanwendungen. Die Eigeninduktivität und die parasitäre Kapazität sind im Vergleich zu grösseren Bauteilen geringer. Für sehr hohe Frequenzen (mehrere GHz) oder in spezialisierten RF-Schaltungen können jedoch spezielle HF-Widerstände mit optimierten Eigenschaften erforderlich sein.
Wie werden diese Widerstände auf der Leiterplatte befestigt?
SMD-Widerstände werden durch Lötverbindungen auf der Oberfläche einer Leiterplatte befestigt. Dies geschieht typischerweise mithilfe von Reflow-Lötverfahren, bei denen ein Lotpasten-Auftrag auf die Lötpads der Leiterplatte erfolgt und die Bauteile anschliessend in der Paste positioniert werden. Die gesamte Baugruppe durchläuft dann einen Löt-Ofen, in dem das Lot schmilzt und die Verbindungen herstellt. Auch Wellenlöten ist für manche Anwendungen möglich.
