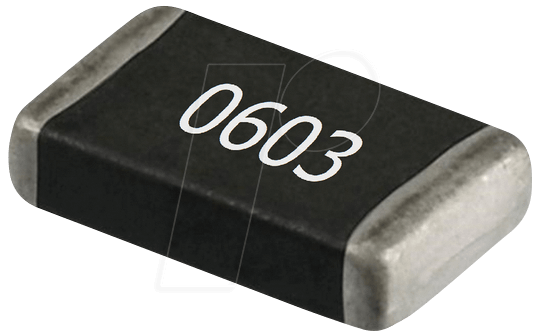

Ihr Schlüssel zu präziser Schaltungstechnik: RND 0603 1 3,3K – SMD-Widerstand
Sind Sie auf der Suche nach einem verlässlichen und hochpräzisen Bauteil für Ihre elektronischen Schaltungen? Der RND 0603 1 3,3K – SMD-Widerstand ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die höchste Genauigkeit und Zuverlässigkeit benötigen. Dieses kompakte Bauteil stellt sicher, dass Ihre Schaltungen exakt die gewünschten elektrischen Eigenschaften aufweisen, und ist somit unverzichtbar für anspruchsvolle Designs.
Optimale Leistung für anspruchsvolle Anwendungen
Im Vergleich zu herkömmlichen Widerständen bietet der RND 0603 1 3,3K – SMD-Widerstand eine unübertroffene Kombination aus Miniaturisierung, Präzision und Leistung. Die geringe Toleranz von 1% gewährleistet, dass Ihre Schaltungskonfigurationen auch unter wechselnden Betriebsbedingungen stabil bleiben. Die hohe Leistungsbelastbarkeit von 100 mW erlaubt den Einsatz in einer Vielzahl von Applikationen, ohne Kompromisse bei der Lebensdauer oder Funktionalität eingehen zu müssen. Seine Bauform (0603) ist ein Industriestandard für moderne SMD-Bestückung, was eine einfache Integration in automatisierte Fertigungsprozesse ermöglicht.
Vorteile des RND 0603 1 3,3K – SMD-Widerstands
- Höchste Präzision: Die 1% Toleranz minimiert Abweichungen und garantiert konsistente Schaltungsergebnisse.
- Kompakte Bauweise: Die 0603-Bauform ist extrem platzsparend und ideal für dicht bestückte Leiterplatten.
- Zuverlässige Leistung: Eine Dauerbelastbarkeit von 100 mW ermöglicht den Einsatz in vielen Standardanwendungen.
- Breites Anwendungsspektrum: Geeignet für analoge und digitale Schaltungen, Signalverarbeitung und Leistungselektronik.
- Hervorragende Lötbarkeit: Die Oberflächenbeschichtung sorgt für eine sichere und dauerhafte Verbindung.
- Stabilität: Hohe Beständigkeit gegen Umwelteinflüsse wie Feuchtigkeit und Temperaturschwankungen.
Detaillierte Spezifikationen und Eigenschaften
Der RND 0603 1 3,3K – SMD-Widerstand repräsentiert einen fortschrittlichen Ansatz in der passiven Bauteiltechnologie. Seine Konstruktion ist auf Langlebigkeit und zuverlässige Performance ausgelegt. Die präzise Widerstandsbestimmung von 3,3 kOhm ist das Ergebnis hochentwickelter Fertigungsverfahren, die eine gleichbleibende Qualität über große Produktionschargen hinweg sicherstellen. Die niedrige parasitäre Induktivität und Kapazität machen ihn zudem zu einer ausgezeichneten Wahl für Hochfrequenzanwendungen, wo diese Effekte kritisch werden können. Die Kennzeichnung auf dem Widerstand selbst ist oft minimal, aber die exakte Spezifikation durch das RND-Produktlabel garantiert die Zuverlässigkeit.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | RND |
| Bauform (Größe) | 0603 (Imperial) / 1608 (Metrisch) |
| Widerstandswert | 3,3 kOhm (3300 Ohm) |
| Toleranz | ± 1% |
| Leistung | 100 mW (0,1 W) |
| Temperaturkoeffizient (typisch) | ± 100 ppm/°C (dies ist ein typischer Wert für diese Art von Widerstand) |
| Betriebstemperaturbereich | -55°C bis +155°C (typisch für diese Bauteilklasse) |
| Material | Keramischer Körper mit einer Widerstandsschicht (z.B. Metallfilm oder Metalloxid) und einer schützenden Glasur. Lötanschlüsse typischerweise aus einer Nickel-Barrierenschicht und einer Zinn-Beschichtung. |
| Anwendungsbereiche | Signalverarbeitung, Strommessung, Spannungsdeliter, Entkopplungsschaltungen, Filteranwendungen, Gleichspannungsstabilisierung. |
Präzision in der Fertigung: Der RND 0603 1 3,3K – SMD-Widerstand
Die Herstellung von SMD-Widerständen der Bauform 0603 erfordert höchste Präzision und fortschrittliche Technologien. RND setzt hierbei auf etablierte Fertigungsverfahren, um eine konsistente Qualität zu gewährleisten. Die Widerstandsschicht wird typischerweise durch Dünnschicht- oder Dickschichtverfahren auf einem keramischen Substrat aufgebracht. Bei dem RND 0603 1 3,3K – SMD-Widerstand ist die genaue Schichtdicke und Materialzusammensetzung entscheidend für die Erreichung des Zielwiderstandswertes und der geringen Toleranz. Nach dem Aufbringen der Widerstandsschicht wird diese lasergetrimmt, um den exakten Widerstandswert von 3,3 kOhm mit einer Toleranz von 1% zu erreichen. Die äußere Beschichtung, oft eine Art Glasur, schützt die Widerstandsschicht vor Umwelteinflüssen und mechanischer Beschädigung. Die Anschlüsse sind sorgfältig metallisiert, um eine optimale Lötbarkeit und elektrische Verbindung zu gewährleisten. Diese sorgfältige Konstruktion macht den RND 0603 1 3,3K – SMD-Widerstand zu einer zuverlässigen Komponente, auch unter anspruchsvollen thermischen Belastungen bis 100 mW.
Einsatzgebiete und technische Implikationen
Die kompakte Bauform 0603 prädestiniert diesen Widerstand für den Einsatz auf Leiterplatten, wo Platzmangel eine Herausforderung darstellt. Dies ist besonders relevant in der Konsumerelektronik, Medizintechnik, Telekommunikation und in der Automobilindustrie. Die 1% Toleranz ist oft entscheidend für das korrekte Funktionieren von Präzisionsmessgeräten, Audio-Schaltungen oder Schwellwertschaltern, bei denen selbst geringe Abweichungen zu Fehlfunktionen führen könnten. Die Leistung von 100 mW ist ausreichend für die meisten Signalverarbeitungskreise und kleinere Lasten. Bei der Auslegung von Schaltungen ist zu beachten, dass bei dauerhafter maximaler Belastung die Umgebungstemperatur entsprechend reduziert werden muss, um die Lebensdauer des Bauteils nicht zu beeinträchtigen. Die thermische Anbindung an die Leiterplatte spielt hierbei eine wichtige Rolle. Die Induktions- und Kapazitätswerte sind bei dieser Bauform gering, was für den Einsatz in Hochfrequenzschaltungen von Vorteil ist, wo die korrekte Funktion oft von der Minimierung dieser parasitären Effekte abhängt.
FAQ – Häufig gestellte Fragen zu RND 0603 1 3,3K – SMD-Widerstand, 0603, 3,3 kOhm, 100 mW, 1%
Was bedeutet die Bauform 0603?
Die Bauform 0603 bezieht sich auf die physischen Abmessungen des SMD-Bauteils. Bei der imperialen Bezeichnung bedeutet 0603 eine Länge von 0,06 Zoll und eine Breite von 0,03 Zoll. Dies entspricht metrisch etwa 1,6 mm x 0,8 mm. Diese Größe ist ein gängiger Standard für viele Oberflächenmontageteile und ermöglicht eine hohe Packungsdichte auf Leiterplatten.
Ist die 1% Toleranz für meine Anwendung ausreichend?
Eine Toleranz von 1% ist für die meisten Standardanwendungen im Bereich der Elektronikentwicklung und -fertigung absolut ausreichend. Sie gewährleistet eine hohe Genauigkeit für Signalverarbeitung, Spannungs- und Strommessungen sowie die Einstellung von Betriebspunkten. Nur in extrem spezialisierten Präzisionsanwendungen, wo Abweichungen im ppm-Bereich erforderlich sind, könnte eine engere Toleranz notwendig sein.
Wie wird die Leistung von 100 mW klassifiziert?
100 mW (Milliwatt) gibt die maximale Dauerleistung an, die der Widerstand bei einer bestimmten Umgebungstemperatur (oft 70°C) sicher ableiten kann, ohne beschädigt zu werden oder seine Spezifikationen zu verändern. Bei höheren Umgebungstemperaturen muss die zulässige Leistungsaufnahme reduziert werden. Die spezifische Leistungskurve des Herstellers gibt Auskunft über die Derating-Kurve.
Kann dieser Widerstand für Hochfrequenzanwendungen verwendet werden?
Ja, der RND 0603 1 3,3K – SMD-Widerstand ist aufgrund seiner geringen Bauform und der damit verbundenen geringen parasitären Induktivität und Kapazität gut für Hochfrequenzanwendungen geeignet. Dies ist entscheidend, um Signalintegrität und die gewünschte Schaltungscharakteristik auch bei höheren Frequenzen zu gewährleisten.
Welche Art von Materialien werden für diese Widerstände verwendet?
Diese Widerstände bestehen in der Regel aus einem keramischen Substrat (oft Aluminiumoxid) mit einer aufgebrachten Widerstandsschicht, welche typischerweise aus einer Metalloxid- oder Metallfilm-Legierung besteht. Die Anschlüsse sind oberflächlich verzinnt, um eine gute Lötbarkeit zu gewährleisten. Eine schützende Glasur deckt die Widerstandsschicht ab und schützt sie vor Umwelteinflüssen.
Was passiert, wenn die Leistungsgrenze von 100 mW überschritten wird?
Wenn die Leistungsgrenze von 100 mW überschritten wird, beginnt der Widerstand sich zu erwärmen. Dies kann zu einer permanenten Veränderung seines Widerstandswertes führen, im schlimmsten Fall zu einer Überlastung und zum Durchbrennen des Bauteils. Es ist wichtig, die Leistungsaufnahme im Kontext der Umgebungstemperatur zu betrachten.
Wie unterscheidet sich ein SMD-Widerstand von einem bedrahteten Widerstand?
Ein SMD-Widerstand (Surface Mount Device) wird direkt auf die Oberfläche einer Leiterplatte gelötet, während ein bedrahteter Widerstand Löcher in der Leiterplatte durchdringt und auf der anderen Seite verlötet wird. SMD-Widerstände sind kompakter, ermöglichen eine höhere Packungsdichte auf Leiterplatten und sind besser für automatisierte Bestückungsprozesse geeignet.
