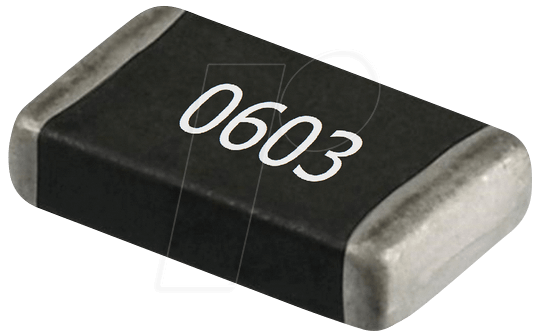

Hochpräziser SMD-Widerstand für anspruchsvolle Elektronikanwendungen: RND 0603 1 220K
Sie suchen nach einem SMD-Widerstand, der exakte Signalintegrität und zuverlässige Leistungsabgabe in Ihren elektronischen Schaltungen gewährleistet? Der RND 0603 1 220K ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die höchste Präzision und Langlebigkeit in ihren Projekten benötigen. Dieser SMD-Widerstand minimiert unerwünschte Störungen und sorgt für stabile Betriebsparameter in einer Vielzahl von elektronischen Geräten, von kommerziellen Produkten bis hin zu spezialisierten Laboraufbauten.
Überlegene Präzision und Leistungsfähigkeit
Der RND 0603 1 220K SMD-Widerstand zeichnet sich durch seine herausragende Toleranz von 1% aus. Dies bedeutet, dass der tatsächliche Widerstandswert nur minimal vom Nennwert abweicht, was für präzise Schaltungsfunktionen unerlässlich ist. In Anwendungen, in denen kleinste Abweichungen erhebliche Auswirkungen auf die Systemperformance haben können, wie beispielsweise in Audio-Verstärkern, Messgeräten oder Frequenzfiltern, ist diese Genauigkeit ein entscheidender Vorteil. Die Nennleistung von 100 mW erlaubt zudem den Einsatz in einer breiten Palette von Schaltungen, ohne die Gefahr einer Überlastung bei üblichen Betriebsbedingungen. Das robuste Keramiksubstrat und die hochwertige Metallschich technologie garantieren eine exzellente thermische Stabilität und geringes Rauschen, was die Signalqualität weiter verbessert. Im Vergleich zu Standard-Kohleschichtwiderständen bietet dieser Metallschicht-SMD-Widerstand eine deutlich höhere Stabilität über Temperatur und Zeit.
Technische Spezifikationen im Detail
Die kompakte Bauform des 0603-Gehäuses (entspricht 1,6 mm x 0,8 mm) ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in modernen, miniaturisierten Elektronikdesigns von Vorteil ist. Die präzise definierte Größe erleichtert die automatische Bestückung und optimiert den Fertigungsprozess. Die metallische Widerstandsschicht, abgeschieden auf einem keramischen Träger, ist durch eine schützende Epoxidharzschicht versiegelt, die vor Umwelteinflüssen wie Feuchtigkeit und chemischen Einwirkungen schützt. Die Lötanschlüsse sind so konzipiert, dass sie eine zuverlässige Verbindung mit Standard-Lötverfahren wie Reflow-Löten ermöglichen.
Anwendungsgebiete und Einsatzmöglichkeiten
Der RND 0603 1 220K ist ein vielseitig einsetzbares Bauteil, das in zahlreichen Elektroniksegmenten seine Anwendung findet:
- Signalverarbeitung: In Filterkreisen, als Teil von Spannungsteilern zur präzisen Pegelanpassung oder in Entkopplungsnetzwerken zur Glättung von Signalen.
- Leistungsregelung: Zur Begrenzung von Strömen in Niedrigstromanwendungen oder als Teil von Präzisionsregelkreisen.
- Messtechnik: In hochgenauen Messschaltungen, wo Stabilität und geringes Rauschen entscheidend sind.
- Audio-Elektronik: In Vorverstärkern, Equalizern und anderen Audioschaltungen zur präzisen Einstellung von Verstärkungsfaktoren und Filtern.
- Prototypenentwicklung: Für anspruchsvolle Prototypen und Kleinserien, bei denen Zuverlässigkeit und Performance im Vordergrund stehen.
- Allgemeine Elektronik: In einer Vielzahl von Consumer-Elektronikgeräten, Kommunikationssystemen und industriellen Steuerungen.
Produkteigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Typ | SMD-Widerstand (Surface Mounted Device) |
| Bauform | 0603 (Metric: 1608) |
| Nennwiderstand | 220 kOhm (Kilohm) |
| Toleranz | ± 1% |
| Nennleistung | 100 mW (Milliwatt) |
| Widerstands-Technologie | Metallschicht (Metal Film) |
| Temperaturkoeffizient | Typisch gering (weniger als ± 100 ppm/°C, branchenüblich für diese Klasse) |
| Maximale Betriebsspannung | 150 V (typisch für diese Bauform und Leistungsklasse) |
| Arbeitstemperaturbereich | -55°C bis +155°C (branchenüblich) |
| Material Hülle | Hochwertiges Epoxidharz für Schutz und Langlebigkeit |
| Anschlüsse | Verzinnte Kupferanschlüsse für exzellente Lötbarkeit |
Qualität und Zuverlässigkeit
Die Auswahl hochwertiger Materialien und die präzise Fertigung sind entscheidend für die Zuverlässigkeit elektronischer Bauteile. Der RND 0603 1 220K profitiert von einer fortschrittlichen Metallschicht-Technologie, die eine herausragende Stabilität des Widerstandswerts über einen weiten Temperaturbereich gewährleistet. Im Gegensatz zu manchen kostengünstigeren Alternativen, bei denen die Widerstandswerte unter extremen Bedingungen stärker schwanken können, behält dieser SMD-Widerstand seine Spezifikationen bei. Dies führt zu konsistenteren Schaltungsergebnissen und minimiert das Risiko von Fehlfunktionen im Endprodukt. Die robuste Konstruktion schützt zudem vor mechanischer Belastung und Umwelteinflüssen, was die Lebensdauer der Anwendung verlängert.
Warum RND 0603 1 220K wählen?
Die Entscheidung für den RND 0603 1 220K ist eine Investition in die Integrität Ihrer Schaltung. Die Kombination aus enger Toleranz, stabiler Leistung und der renommierten Qualität von RND Bauteilen macht diesen Widerstand zur bevorzugten Wahl für anspruchsvolle Designs. Die Kompatibilität mit automatisierten Bestückungsprozessen und die breite Anwendbarkeit reduzieren Entwicklungs- und Produktionskosten, während gleichzeitig die Performance und Zuverlässigkeit auf höchstem Niveau gehalten werden. Vermeiden Sie unerwartete Probleme und Leistungseinbußen durch die Wahl eines Widerstands, der für Präzision und Langlebigkeit konzipiert ist.
FAQ – Häufig gestellte Fragen zu RND 0603 1 220K – SMD-Widerstand, 0603, 220 kOhm, 100 mW, 1%
Was bedeutet die Bauform 0603?
Die Bauform 0603 bezeichnet die physischen Abmessungen des SMD-Bauteils. Bei SMD-Widerständen bedeutet 0603 in der Regel eine Länge von etwa 0,06 Zoll und eine Breite von etwa 0,03 Zoll. In metrischer Notation entspricht dies 1608 (1,6 mm x 0,8 mm). Diese kompakte Größe ermöglicht eine hohe Packungsdichte auf Leiterplatten.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
Ja, SMD-Widerstände in Metallschicht-Technologie, wie der RND 0603 1 220K, sind aufgrund ihrer geringen Parasitäten (induktive und kapazitive Anteile) generell gut für Hochfrequenzanwendungen geeignet, insbesondere im Vergleich zu älteren Drahtwiderstands-Technologien. Für extrem hohe Frequenzen sind jedoch spezialisierte HF-Widerstände oft die bessere Wahl.
Welche Art von Lötverfahren wird für diesen Widerstand empfohlen?
Der RND 0603 1 220K ist für gängige SMD-Lötverfahren konzipiert, insbesondere für das Reflow-Löten, das in der automatisierten Elektronikfertigung weit verbreitet ist. Auch manuelles Löten mit einer feinen Lötspitze ist möglich, erfordert aber entsprechendes Geschick bei der Handhabung solch kleiner Bauteile.
Wie beeinflusst die 1% Toleranz die Schaltungsperformance?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert nur um maximal 1% vom angegebenen Nennwert abweicht. Dies ist entscheidend für Schaltungen, die eine hohe Genauigkeit erfordern, wie z.B. präzise Spannungsteiler, Filter oder Verstärkerschaltungen, wo Abweichungen die Signalqualität oder die Funktionalität beeinträchtigen könnten.
Ist der Widerstand gegen Feuchtigkeit und Umwelteinflüsse geschützt?
Ja, der RND 0603 1 220K ist mit einer schützenden Schicht aus Epoxidharz versiegelt. Diese Hülle bietet einen guten Schutz gegen normale Umwelteinflüsse wie Feuchtigkeit und Staub, was zur Langlebigkeit des Bauteils und der gesamten Schaltung beiträgt.
Kann dieser Widerstand in Stromversorgungen verwendet werden?
Der RND 0603 1 220K kann in Stromversorgungen verwendet werden, insbesondere in Niedrigstrom- und Signalpfaden, wo Präzision gefragt ist. Bei Anwendungen mit höheren Leistungsanforderungen (deutlich über 100 mW) oder wenn höhere Ströme fließen, sind jedoch größere Widerstandswerte oder Bauteile mit höherer Nennleistung erforderlich.
Wie ist die Lagerfähigkeit dieses SMD-Widerstands?
Bei korrekter Lagerung (trocken, bei Raumtemperatur und geschützt vor direkter Sonneneinstrahlung) ist die Lagerfähigkeit von SMD-Widerständen wie dem RND 0603 1 220K sehr hoch. Die Metallschicht-Technologie ist robust und die Verpackung schützt das Bauteil über viele Jahre hinweg, ohne dass signifikante Änderungen der elektrischen Eigenschaften zu erwarten sind.
