Hochpräzise Signalverarbeitung mit dem RND 0603 1 120K SMD-Widerstand
Für anspruchsvolle Elektronikprojekte, bei denen Genauigkeit und Zuverlässigkeit an erster Stelle stehen, ist der RND 0603 1 120K SMD-Widerstand die ideale Wahl. Entwickelt für präzise Strom- und Spannungsregelung in kompakten Schaltungen, bietet dieser Widerstand eine herausragende Leistung für Entwickler, Ingenieure und versierte Hobbyisten, die keine Kompromisse bei der Signalintegrität eingehen möchten.
Das Herzstück präziser Schaltungsdesigns
Der RND 0603 1 120K SMD-Widerstand repräsentiert die Spitzenklasse moderner Oberflächenmontagetechnologie. Seine primäre Funktion liegt in der präzisen Begrenzung von Stromflüssen und der Teilung von Spannungen, was ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von elektronischen Anwendungen macht. Von der Feinabstimmung von Audioverstärkern über die Stabilisierung von Sensorleitungen bis hin zur Implementierung von Filtern und Bias-Schaltungen – seine exakte Nennwertigkeit und Toleranz gewährleisten konsistente und vorhersehbare Schaltungsergebnisse.
Überlegene Präzision und Stabilität für anspruchsvolle Anwendungen
Im Vergleich zu Standardwiderständen mit geringerer Toleranz oder schlechterer Temperaturbeständigkeit zeichnet sich der RND 0603 1 120K durch seine außergewöhnliche Genauigkeit von 1% aus. Diese hohe Präzision minimiert unerwünschte Abweichungen im Schaltungssignal, was für kritische Anwendungen wie Messtechnik, medizinische Geräte oder Hochfrequenzschaltungen von entscheidender Bedeutung ist. Die geringe Toleranz stellt sicher, dass die beabsichtigte Schaltungsfunktion über einen weiten Temperaturbereich hinweg konstant bleibt, was die Lebensdauer und Zuverlässigkeit des gesamten Systems erhöht.
Detaillierte Spezifikationen und technische Vorteile

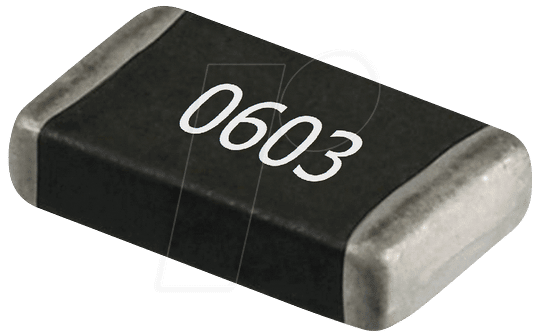

Der RND 0603 1 120K ist ein SMD-Widerstand (Surface Mount Device) im weit verbreiteten 0603-Gehäuse. Diese kompakte Bauform ermöglicht eine hohe Packungsdichte auf Leiterplatten und ist ideal für miniaturisierte Elektronik. Mit einem Nennwert von 120 kOhm und einer Leistungstoleranz von 100 mW erfüllt er die Anforderungen vieler gängiger Schaltungsdesigns. Die geringe Toleranz von 1% unterstreicht seinen Fokus auf Präzision.
Elektrische Eigenschaften und Leistung
- Nennwiderstand: 120 kOhm – Bietet eine exakte Impedanz für präzise Signalformung und Stromsteuerung.
- Toleranz: 1% – Gewährleistet eine außergewöhnliche Genauigkeit, die für sensitive Schaltungen unerlässlich ist. Minimiert Abweichungen und sorgt für reproduzierbare Ergebnisse.
- Belastbarkeit: 100 mW – Ausreichende Leistungskapazität für die meisten Signalverarbeitungs- und Steuerungsanwendungen im kompakten Bauformat.
- Temperaturkoeffizient: Geringer TCR (Temperaturkoeffizient des Widerstandes) – Sorgt für eine stabile Widerstandscharakteristik über einen breiten Temperaturbereich, was die Zuverlässigkeit in variablen Umgebungen erhöht.
- Betriebsspannung: Entsprechend der IEC-Normen für diese Baugröße und Leistungsklasse ausgelegt, um einen sicheren Betrieb zu gewährleisten.
Mechanische Eigenschaften und Bauform
- Gehäusegröße: 0603 (Imperial) – Ein Standardformat für Oberflächenmontage (SMD), das eine hohe Integrationsdichte auf Leiterplatten ermöglicht.
- Bauform: SMD (Surface Mount Device) – Ermöglicht automatisiertes Bestücken und optimiert den Platzbedarf auf der Platine.
- Anschlussflächen: Große, gleichmäßige Kontaktflächen für eine zuverlässige Lötverbindung und optimale Wärmeableitung.
- Robustheit: Hergestellt aus hochwertigen Materialien, die mechanische Stabilität und Beständigkeit gegenüber Umwelteinflüssen wie Vibrationen gewährleisten.
Einsatzgebiete: Wo Präzision entscheidend ist
Der RND 0603 1 120K findet Anwendung in einer Vielzahl von Hochtechnologie-Bereichen:
- Audio- und Videoverarbeitung: Zur Feinabstimmung von Signalpegeln, zur Implementierung von Filtern und zur Kompensation von Bauteiltoleranzen in Verstärkerschaltungen.
- Messtechnik und Sensorik: Als Teil von Präzisionsmessschaltungen, zur Kalibrierung von Sensoren und zur Erzeugung von Referenzspannungen, wo kleinste Abweichungen kritisch sind.
- Netzteil- und Ladegerätetechnik: Zur Stabilisierung von Ausgangsspannungen, als Lastwiderstand in Testschaltungen oder zur Regelung von Stromversorgungszweigen.
- Kommunikationstechnik: In HF-Schaltungen, zur Impedanzanpassung, als Abschlusswiderstand oder zur Filterung von Störsignalen.
- Automobil-Elektronik: In Steuergeräten, Sensorik-Anbindungen und Leistungselektronik, wo hohe Zuverlässigkeit und Stabilität unter extremen Bedingungen gefordert sind.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo präzise Signalverarbeitung und Langzeitstabilität unerlässlich sind.
Qualitätsmerkmale und Materialwissenschaft
Die herausragende Leistung des RND 0603 1 120K resultiert aus sorgfältig ausgewählten Materialien und einem präzisen Fertigungsprozess. Das Widerstandselement besteht typischerweise aus einer aufgedampften oder aufgedruckten Widerstandsschicht, oft auf Basis von Metalloxid- oder Metallschichttechnologie, die eine hohe Gleichmäßigkeit und Stabilität über die Zeit aufweist. Die Kapselung und die Anschlussbereiche sind so konzipiert, dass sie thermische und mechanische Belastungen widerstehen und eine optimale elektrische Verbindung gewährleisten. Die Wahl der richtigen Materialien ist entscheidend für die Minimierung von parasitären Effekten und die Sicherstellung der spezifizierten elektrischen Eigenschaften, insbesondere der geringen Toleranz und des stabilen Temperaturkoeffizienten.
Die Vorteile von Präzisionswiderständen in modernen Designs
In der heutigen Elektronikentwicklung, die von immer kleineren und leistungsfähigeren Geräten geprägt ist, spielen Präzisionswiderstände wie der RND 0603 1 120K eine Schlüsselrolle. Ihre Fähigkeit, exakte elektrische Parameter zu liefern, trägt maßgeblich zur Verringerung von Fehlfunktionen, zur Verbesserung der Signalqualität und zur Erhöhung der Gesamteffizienz von Schaltungen bei. Die 1% Toleranz ist nicht nur ein Zahlenwert, sondern ein Garant für reproduzierbare Ergebnisse und eine verlässliche Performance, die in kritischen Anwendungen unverzichtbar ist. Die kompakte Bauform ermöglicht zudem eine effiziente Raumnutzung auf der Leiterplatte, was für die Miniaturisierung von elektronischen Geräten essenziell ist.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modell | 0603 1 120K |
| Typ | SMD-Widerstand |
| Gehäusegröße | 0603 (Imperial) |
| Nennwiderstand | 120 kOhm |
| Toleranz | 1% |
| Belastbarkeit (Leistung) | 100 mW |
| Temperaturkoeffizient | Gering (typischerweise im Bereich von ±100 ppm/°C bis ±250 ppm/°C für diese Klasse) |
| Betriebstemperaturbereich | Breit, spezifiziert nach industriellen Standards (-55°C bis +155°C oder ähnlich) |
| Material der Widerstandsschicht | Metalloxid oder Metallschicht (für hohe Stabilität und Präzision) |
| Anwendung | Signalverarbeitung, Strom-/Spannungsregelung, Filter, Messschaltungen |
FAQ – Häufig gestellte Fragen zu RND 0603 1 120K – SMD-Widerstand, 0603, 120 kOhm, 100 mW, 1%
Was bedeutet die Gehäusegröße 0603?
Die Gehäusegröße 0603 bezieht sich auf die imperialen Maße des SMD-Bauteils. Es bedeutet, dass der Widerstand eine Länge von etwa 0,06 Zoll und eine Breite von etwa 0,03 Zoll hat. Dieses Format ist sehr verbreitet und ermöglicht eine hohe Integrationsdichte auf Leiterplatten.
Ist die 1% Toleranz für alle Anwendungen ausreichend?
Die 1% Toleranz ist für eine sehr breite Palette von Anwendungen ausreichend und bietet eine hohe Präzision. Für extrem anspruchsvolle Anwendungen, wie z.B. einige hochpräzise Kalibriergeräte, könnten noch engere Toleranzen (z.B. 0.1% oder 0.5%) erforderlich sein. Für die meisten Signalverarbeitungs-, Steuerungs- und Messaufgaben ist die 1%ige Genauigkeit jedoch mehr als ausreichend.
Wie unterscheidet sich die Belastbarkeit von 100 mW von anderen Widerständen?
100 mW ist eine typische Belastbarkeit für SMD-Widerstände in der 0603-Baugröße. Sie gibt an, wie viel Leistung der Widerstand kontinuierlich dissipieren kann, ohne überhitzt zu werden oder Schaden zu nehmen. Für Anwendungen, die höhere Ströme oder Spannungen beinhalten und somit mehr Leistung dissipieren, müssten Widerstände mit größerem Gehäuse und höherer Belastbarkeit gewählt werden.
Kann dieser Widerstand in Hochfrequenzschaltungen verwendet werden?
Ja, SMD-Widerstände wie der RND 0603 1 120K eignen sich aufgrund ihrer geringen parasitären Induktivitäten und Kapazitäten gut für Hochfrequenzanwendungen. Die präzisen elektrischen Eigenschaften sind hier besonders vorteilhaft für die Signalintegrität.
Was ist der Temperaturkoeffizient des Widerstandes und warum ist er wichtig?
Der Temperaturkoeffizient des Widerstandes (TCR) gibt an, wie stark sich der Widerstandswert mit jeder Grad Celsius Temperaturänderung ändert. Ein geringer TCR bedeutet, dass sich der Widerstandswert auch bei Temperaturschwankungen kaum verändert. Dies ist entscheidend für die Stabilität und Reproduzierbarkeit von Schaltungsergebnissen, besonders in Umgebungen mit variablen Temperaturen.
Welche Lötverfahren sind für diesen SMD-Widerstand geeignet?
Dieser SMD-Widerstand ist für gängige Lötverfahren wie Reflow-Löten und Wellenlöten konzipiert. Für optimale Ergebnisse wird die Verwendung von bleifreien Lötpasten und die Einhaltung der empfohlenen Lötprofile des Herstellers empfohlen.
Was bedeutet es, wenn ein Widerstand „präzise“ ist?
Ein „präziser“ Widerstand zeichnet sich durch eine geringe Toleranz (wie die 1% bei diesem Modell) und einen geringen Temperaturkoeffizienten aus. Das bedeutet, dass sein tatsächlicher Widerstandswert sehr nahe am Nennwert liegt und sich auch bei wechselnden Betriebsbedingungen (Temperatur, Spannung) nur minimal ändert. Diese Präzision ist entscheidend für die Genauigkeit von Schaltungen, insbesondere in Mess-, Regelungs- und Signalverarbeitungsanwendungen.
