Präzisionswiderstand für anspruchsvolle Schaltungsdesigns: RND 0402 1 750K – SMD-Widerstand
Für Entwickler, Hobbyisten und Produktionsingenieure, die auf höchste Präzision und Zuverlässigkeit in ihren elektronischen Schaltungen angewiesen sind, stellt der RND 0402 1 750K – ein SMD-Widerstand mit einem Nennwiderstand von 750 kOhm, einer Belastbarkeit von 62,5 mW und einer Toleranz von 1% – die optimale Lösung dar. Dieses Bauteil ist unerlässlich für Anwendungen, bei denen exakte Strom- und Spannungsbegrenzungen kritisch sind und Abweichungen nicht tolerierbar sind, beispielsweise in präzisen Messtechnikgeräten, anspruchsvollen Audio-Schaltungen oder in der Regelungstechnik.
Überlegene Performance und Zuverlässigkeit
Der RND 0402 1 750K – unterscheidet sich von Standardwiderständen durch seine außergewöhnliche Präzision und Stabilität, die durch fortschrittliche Fertigungsprozesse und hochwertige Materialien gewährleistet wird. Die 1% Toleranz stellt sicher, dass der tatsächliche Widerstandswert sehr nah am Nennwert liegt, was für die Funktionssicherheit und Leistungsfähigkeit komplexer Schaltungen von entscheidender Bedeutung ist. Die hohe Belastbarkeit von 62,5 mW, verglichen mit vielen anderen Bauteilen in der 0402-Bauform, ermöglicht einen breiteren Einsatzbereich, ohne dass die Gefahr von Überhitzung oder Beschädigung besteht. Dies macht ihn zur überlegenen Wahl für Anwendungen, bei denen Effizienz und Langlebigkeit im Vordergrund stehen und Standardkomponenten an ihre Grenzen stoßen würden.
Technische Spezifikationen im Detail
Bauform und Abmessungen

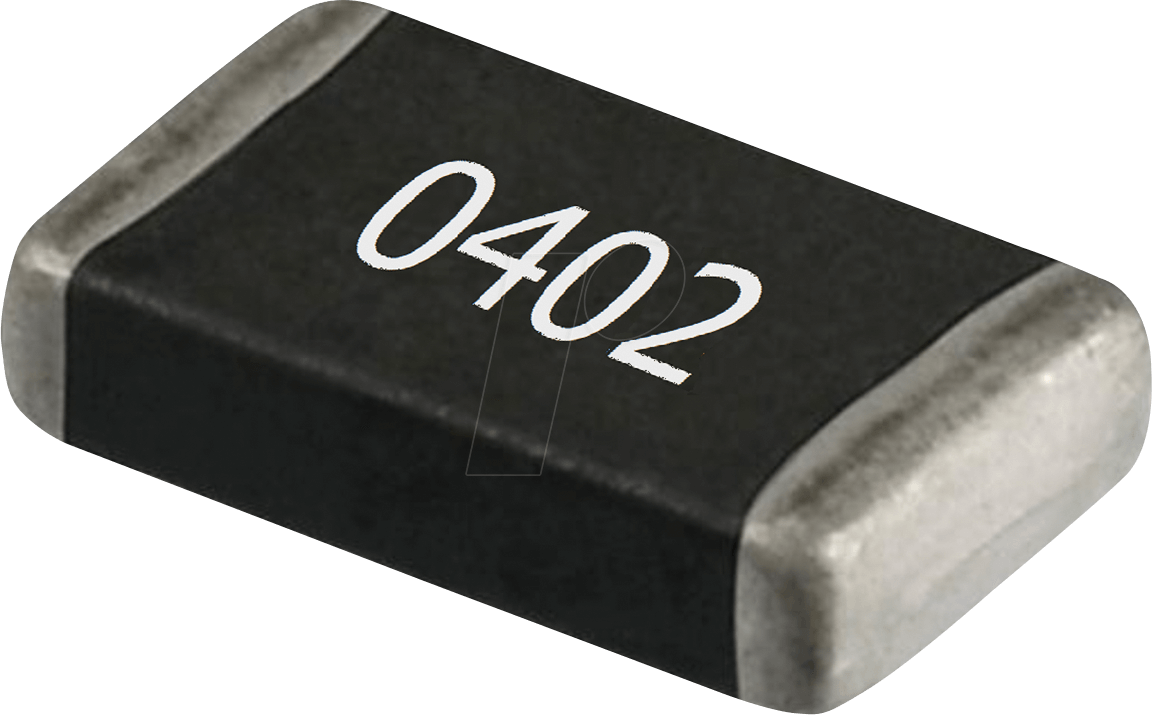

Der RND 0402 1 750K – ist in der kompakten Bauform 0402 gefertigt. Diese Standardisierung ermöglicht eine hohe Packungsdichte auf Leiterplatten (PCBs), was für die Miniaturisierung elektronischer Geräte unerlässlich ist. Die genauen Abmessungen der 0402-Bauform sind typischerweise 1,0 mm Länge und 0,5 mm Breite, mit einer Höhe von etwa 0,3 mm. Diese geringe Größe macht das Bauteil ideal für moderne, platzsparende Designs.
Widerstandswert und Toleranz
Mit einem Nennwiderstand von 750 kOhm (Kilohm) ist dieser Widerstand präzise auf die Anforderungen spezifischer Schaltungen ausgelegt. Die enge Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert innerhalb ±1% des Nennwertes liegt. Dies ist für viele präzise Schaltungen, wie z.B. integrierte Schaltungen mit engen Spezifikationen oder Analog-Digital-Wandler, von fundamentaler Bedeutung, um eine exakte Signalverarbeitung zu gewährleisten.
Leistung und thermische Belastbarkeit
Die maximale Dauerbelastbarkeit von 62,5 mW (Milliwatt) gibt an, welche Leistung der Widerstand kontinuierlich umsetzen kann, ohne übermäßige Erwärmung zu erfahren. Diese Spezifikation ist entscheidend für die Zuverlässigkeit und Lebensdauer des Bauteils, insbesondere in Umgebungen mit erhöhter Betriebstemperatur oder bei Anwendungen mit hoher Leistungsaufnahme. Die thermische Belastbarkeit des RND 0402 1 750K – ist gut auf seine kompakte Bauform abgestimmt und ermöglicht den zuverlässigen Einsatz in vielen professionellen Umgebungen.
Material und Aufbau
SMD-Widerstände wie der RND 0402 1 750K – bestehen typischerweise aus einer keramischen Basis, auf die eine Widerstandsschicht aufgebracht wird. Die Widerstandsschicht kann aus verschiedenen Materialien bestehen, beispielsweise Metalloxid- oder Metallschicht-Verbundwerkstoffen, die für ihre Stabilität und Zuverlässigkeit bekannt sind. Die Anschlusskappen an beiden Enden sind für die Lötverbindung auf der Leiterplatte optimiert.
Anwendungsgebiete und Einsatzmöglichkeiten
Der RND 0402 1 750K – findet breite Anwendung in vielfältigen elektronischen Systemen. Seine Präzision und Stabilität machen ihn zu einer idealen Wahl für:
- Präzisionsmessgeräte: In Oszilloskopen, Multimetern und anderen Analysegeräten werden solche Widerstände eingesetzt, um exakte Spannungsteiler und Strommesszweige zu realisieren.
- Audio-Schaltungen: In Verstärkern, Filter- und Signalverarbeitungsschaltungen sind präzise Widerstandswerte entscheidend für die Klangqualität und die Signalintegrität.
- Stromversorgungen und Ladegeräte: Zur Stabilisierung von Ausgangsspannungen und zur Stromregelung in effizienten Energieversorgungseinheiten.
- Regelungs- und Steuerungstechnik: In industriellen Steuerungen und Automatisierungssystemen zur präzisen Steuerung von Prozessparametern.
- Telekommunikation: In Basisstationen und Endgeräten für die Signalaufbereitung und Filterung.
- Medizintechnik: In Geräten für Diagnostik und Therapie, wo höchste Zuverlässigkeit und Genauigkeit gefordert sind.
- Forschung und Entwicklung: Als essenzieller Bestandteil für Prototypen und experimentelle Schaltungen, die hohe Anforderungen an die Bauteile stellen.
Qualitätsmerkmale des RND 0402 1 750K –
- Hohe Genauigkeit: Die 1% Toleranz minimiert Abweichungen und gewährleistet reproduzierbare Schaltungsergebnisse.
- Kompakte Bauform: Die 0402-Größe ermöglicht höchste Integrationsdichte und Miniaturisierung.
- Zuverlässige Leistung: Stabile Widerstandswerte über einen weiten Temperaturbereich und lange Lebensdauer.
- Gute Belastbarkeit: Mit 62,5 mW für die Baugröße eine solide Leistung, die Überlastung vermeidet.
- Breite Anwendungsbandbreite: Geeignet für eine Vielzahl von anspruchsvollen Elektronikanwendungen.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | RND |
| Modell | 0402 1 750K |
| Bauform | 0402 (Metric 1005) |
| Nennwiderstand | 750 kOhm |
| Toleranz | ±1% |
| Maximale Belastbarkeit (Pmax) | 62,5 mW |
| Temperaturkoeffizient (typisch) | ±100 ppm/°C bis ±200 ppm/°C (abhängig vom spezifischen Material der Widerstandsschicht) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +155°C |
| Anschlussart | SMD (Surface Mount Device) |
| Anwendungsbereiche | Signalverarbeitung, Stromversorgung, Messtechnik, Telekommunikation |
FAQ – Häufig gestellte Fragen zu RND 0402 1 750K – SMD-Widerstand, 0402, 750 kOhm, 62,5 mW, 1%
Was bedeutet die Bauform 0402?
Die Bauform 0402 bezeichnet die physischen Abmessungen des SMD-Widerstands. Sie ist eine gängige Standardgröße in der Oberflächenmontagetechnik und hat typischerweise eine Länge von 1,0 mm und eine Breite von 0,5 mm.
Warum ist die 1% Toleranz bei diesem Widerstand wichtig?
Eine geringe Toleranz von 1% ist entscheidend für Anwendungen, bei denen präzise Strom- und Spannungslevel benötigt werden. Sie minimiert Abweichungen vom Nennwert und gewährleistet so die Genauigkeit und Zuverlässigkeit der Schaltung, was besonders in der Messtechnik und Signalverarbeitung wichtig ist.
Kann der RND 0402 1 750K – für höhere Leistungen verwendet werden?
Mit einer maximalen Belastbarkeit von 62,5 mW ist dieser Widerstand für moderate Leistungsanforderungen konzipiert. Für Anwendungen, die dauerhaft höhere Leistungen erfordern, sollten Widerstände mit einer höheren Nennleistung und möglicherweise einer größeren Bauform gewählt werden, um Überhitzung und Beschädigung zu vermeiden.
Welche Arten von Lötverfahren sind für diesen SMD-Widerstand geeignet?
Der RND 0402 1 750K – ist für gängige SMD-Lötverfahren wie Reflow-Löten und selektives Wellenlöten optimiert. Es ist wichtig, die empfohlenen Löttemperaturprofile des Herstellers zu beachten, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Wie beeinflusst die Temperatur den Widerstandswert dieses Bauteils?
Wie alle Widerstände ist auch dieser von Temperaturschwankungen betroffen. Der Temperaturkoeffizient (typischerweise im Bereich von ±100 bis ±200 ppm/°C) gibt an, wie stark sich der Widerstandswert pro Grad Celsius ändert. Für präzise Anwendungen, bei denen Temperaturschwankungen eine Rolle spielen, ist es ratsam, dies bei der Schaltungsentwicklung zu berücksichtigen.
Ist dieser Widerstand für den Einsatz in rauen Umgebungen geeignet?
Die robuste Bauweise und das Material des RND 0402 1 750K – machen ihn generell für eine Vielzahl von Anwendungen geeignet. Für extrem raue Umgebungen (z.B. extreme Vibrationen, chemische Einwirkungen) sollten jedoch spezifische Produktdatenblätter und Umgebungsanforderungen geprüft werden.
Wo liegen die Hauptunterschiede zu einem bedrahteten Widerstand gleicher Spezifikation?
SMD-Widerstände wie der RND 0402 1 750K – sind für die automatische Bestückung auf Leiterplatten konzipiert und ermöglichen dadurch eine hohe Integrationsdichte und schnellere Produktionszeiten. Sie sind kleiner, haben keine Anschlussdrähte, die gebogen werden müssen, und sind oft kostengünstiger in der Massenproduktion.
