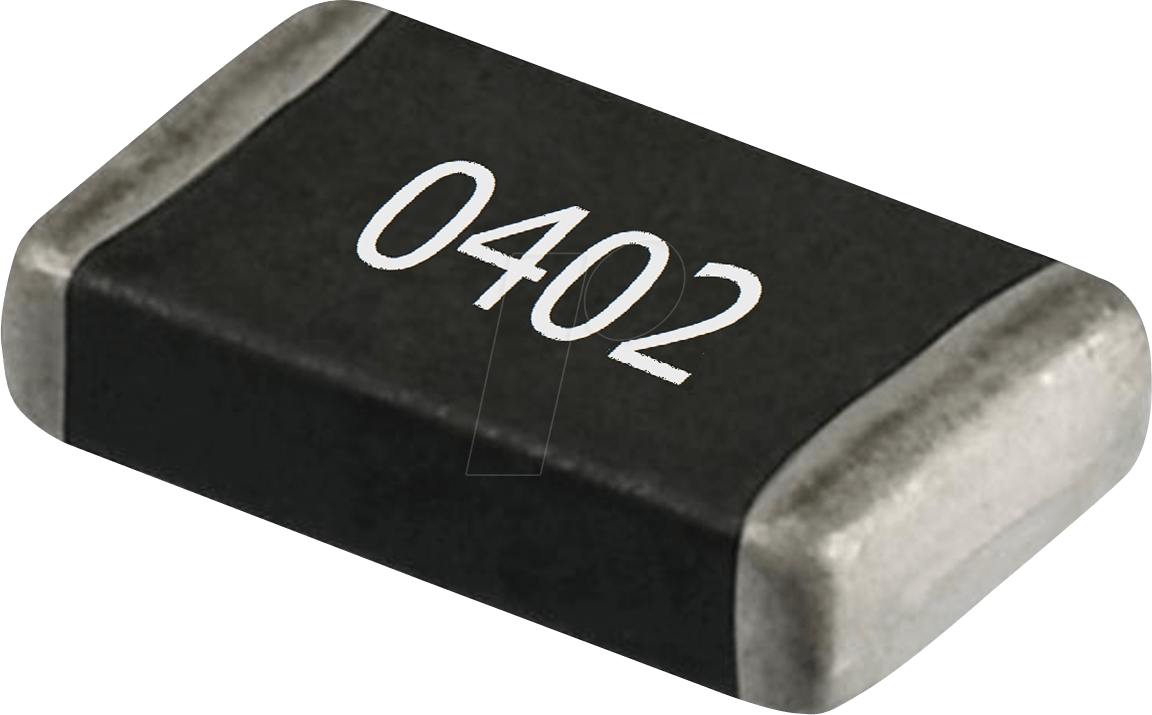

Präzision für anspruchsvolle Elektronikprojekte: Der RND 0402 1 430 SMD-Widerstand
Für Entwickler, Hobbyisten und professionelle Anwender, die höchste Präzision und Zuverlässigkeit in ihren elektronischen Schaltungen benötigen, ist der RND 0402 1 430 SMD-Widerstand die ideale Lösung. Dieses Bauteil adressiert die Notwendigkeit exakter Strom- und Spannungsbegrenzung in kompakten Designs, wo herkömmliche Widerstände aufgrund ihrer Größe und Toleranzen an ihre Grenzen stoßen. Wenn es auf kleinster Fläche maximale Performance und Signalintegrität ankommt, bietet dieser SMD-Widerstand die überlegene Wahl gegenüber weniger präzisen Alternativen.
Die Vorteile des RND 0402 1 430 SMD-Widerstands im Detail
Der RND 0402 1 430 SMD-Widerstand zeichnet sich durch eine Reihe von Merkmalen aus, die ihn für anspruchsvolle Applikationen unverzichtbar machen:
- Kompakte Bauform (0402): Ermöglicht die Integration in hochintegrierte Schaltungen und minimiert den Platzbedarf auf der Leiterplatte. Dies ist entscheidend für mobile Geräte, Wearables und miniaturisierte Elektronik.
- Präzise Nennleistung von 430 Ohm: Bietet eine exakte Widerstandsfunktion, die für die genaue Steuerung von Strömen und Spannungen unerlässlich ist, um die Funktionalität und Lebensdauer anderer Komponenten zu gewährleisten.
- Hohe Leistungstoleranz (1%): Geringe Abweichungen vom Nennwert garantieren konsistente und reproduzierbare Ergebnisse in Ihren Schaltungen. Dies ist kritisch für präzisionsabhängige Mess- und Regelkreise.
- Zuverlässige Leistungsaufnahme (62,5 mW): Ausgelegt für den sicheren Betrieb in einer Vielzahl von Anwendungen, ohne Überhitzung oder Leistungsdegradation.
- Robuste Konstruktion für SMD-Montage: Speziell entwickelt für die automatisierte Bestückung auf Leiterplatten (SMT), was eine hohe Effizienz in der Massenproduktion ermöglicht.
- Breites Einsatzspektrum: Von der Signalverarbeitung über Stromversorgungsschaltungen bis hin zu Entkopplungsanwendungen – die Vielseitigkeit dieses Widerstands ist bemerkenswert.
Technische Spezifikationen und Eigenschaften
Die folgende Tabelle gibt einen detaillierten Überblick über die relevanten technischen Merkmale des RND 0402 1 430 SMD-Widerstands, die seine Eignung für anspruchsvolle Einsatzzwecke unterstreichen:
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Modellnummer | RND 0402 1 430 |
| Bauform | SMD (Surface Mount Device) |
| Größe | 0402 (Metrisch: 1005) – ca. 1.0 mm x 0.5 mm |
| Nennwiderstand | 430 Ohm |
| Toleranz | 1 % |
| Maximale Belastbarkeit | 62,5 mW (0,0625 Watt) |
| Temperaturkoeffizient des Widerstands (TCR) | Typischerweise ±50 ppm/°C bis ±100 ppm/°C (für eine 1%-Toleranz üblich) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C |
| Material des Widerstandselements | Metallschicht (für präzise Widerstände dieser Baugröße und Toleranz üblich) |
| Isolationsmaterial | Keramiksubstrat mit Schutzlackierung |
| Anschlussflächen | Verzinnte Kupferkappen für Lötbarkeit |
| Einsatzbereiche | Signalgenerierung, Messschaltungen, Stromregelung, Filterung, Spannungsdzielerschaltungen, digitale Logik-Anwendungen |
Anwendungsgebiete und technische Überlegungen
Der RND 0402 1 430 SMD-Widerstand ist aufgrund seiner präzisen Werte und kompakten Abmessungen prädestiniert für eine Vielzahl von Hochfrequenz- und Präzisionsanwendungen. Seine Hauptfunktion liegt in der exakten Limitierung von Stromflüssen oder der Einstellung spezifischer Spannungspegel. In der HF-Technik wird er beispielsweise zur Impedanzanpassung von Übertragungsleitungen und zur Dämpfung von Signalen eingesetzt, wo eine minimale Beeinflussung der Signalform oberste Priorität hat. Die niedrige Toleranz von 1% stellt sicher, dass Schaltungen, die auf exakte Widerstandsverhältnisse angewiesen sind – wie beispielsweise Brückenschaltungen oder Präzisionsmesstechnik – konsistent und zuverlässig funktionieren.
Die niedrige Belastbarkeit von 62,5 mW ist für die meisten Signalverarbeitungsaufgaben und kleinsignaligen Anwendungen völlig ausreichend und trägt zur Langlebigkeit des Bauteils bei. Bei höheren Leistungsanforderungen wäre eine größere Bauform oder ein Widerstand mit höherer Belastbarkeit zu wählen. Für den Einsatz in Umgebungen mit stark schwankenden Temperaturen ist der typische Temperaturkoeffizient des Widerstands (TCR) von entscheidender Bedeutung. Ein niedriger TCR, wie er bei Metallschichtwiderständen in dieser Toleranzklasse üblich ist, minimiert Änderungen des Widerstandswertes und somit der Schaltungsfunktion über den gesamten Betriebstemperaturbereich.
Die Auswahl der richtigen Lötverfahren für SMD-Komponenten ist für die Gewährleistung optimaler elektrischer Verbindungen und mechanischer Stabilität unerlässlich. Reflow-Lötprozesse, die mit entsprechenden Flussmitteln und Temperaturprofilen durchgeführt werden, sind hierfür der Standard. Die verzinnte Anschlussfläche bietet eine ausgezeichnete Benetzbarkeit und Lötbarkeit, was zu stabilen und niederohmigen Verbindungen mit der Leiterplatte führt.
FAQ – Häufig gestellte Fragen zu RND 0402 1 430 – SMD-Widerstand, 0402, 430 Ohm, 62,5 mW, 1%
Was bedeutet die Bauform „0402“?
Die Bezeichnung „0402“ bezieht sich auf die physischen Abmessungen des SMD-Bauteils. Es handelt sich um eine metrische Kodierung, bei der „04“ die Länge und „02“ die Breite des Bauteils in Zehnteln eines Zolls angibt. Konkret bedeutet dies eine Länge von etwa 0,04 Zoll (ca. 1,0 mm) und eine Breite von etwa 0,02 Zoll (ca. 0,5 mm). Diese kleine Größe ist ideal für hochintegrierte Anwendungen.
Warum ist eine Toleranz von 1% wichtig?
Eine Toleranz von 1% bedeutet, dass der tatsächliche Widerstandswert des Bauteils nicht mehr als 1% von seinem Nennwert (in diesem Fall 430 Ohm) abweicht. Dies ist entscheidend für Anwendungen, die eine hohe Präzision erfordern, wie z.B. in Messgeräten, analogen Schaltungen zur Signalverarbeitung oder in präzisen Stromversorgungen, wo Abweichungen die Funktionalität beeinträchtigen könnten.
Welche maximale Leistung kann dieser Widerstand dauerhaft aufnehmen?
Der RND 0402 1 430 SMD-Widerstand hat eine maximale Belastbarkeit von 62,5 Milliwatt (mW). Dies bedeutet, dass er dauerhaft Leistung bis zu diesem Wert verarbeiten kann, ohne Schaden zu nehmen oder seine Spezifikationen zu verändern. Für Anwendungen, bei denen höhere Leistungen auftreten, muss ein Widerstand mit einer höheren Belastbarkeit oder in einer größeren Bauform gewählt werden.
Für welche Art von Schaltungen ist dieser Widerstand am besten geeignet?
Dieser Widerstand eignet sich hervorragend für eine Vielzahl von Schaltungen, die präzise Strom- und Spannungssteuerung in einem kompakten Format erfordern. Dazu gehören unter anderem HF-Schaltungen zur Impedanzanpassung, präzise Strommessungen, Signalfilterung, digitale Logik-Schaltungen, Spannungsregelungen und Entkopplungsanwendungen, bei denen Platzbeschränkungen eine Rolle spielen.
Was ist der Vorteil der Metallschicht-Technologie bei diesem Widerstand?
Metallschichtwiderstände, wie sie typischerweise für diese Baugröße und Toleranzklasse verwendet werden, bieten eine hohe Stabilität und einen niedrigen Temperaturkoeffizienten des Widerstands (TCR). Dies bedeutet, dass ihre Widerstandswerte über einen weiten Temperaturbereich hinweg relativ konstant bleiben, was für präzise und zuverlässige Schaltungen unerlässlich ist.
Ist dieser Widerstand für automatisierte Bestückung (SMT) geeignet?
Ja, als SMD (Surface Mount Device) ist dieser Widerstand speziell für die automatisierte Bestückung auf Leiterplatten mittels SMT-Technologie (Surface Mount Technology) konzipiert. Seine Bauform und die Anschlussflächen sind auf gängige Bestückungsmaschinen und Lötverfahren wie Reflow-Löten abgestimmt.
Was passiert, wenn die Belastbarkeit von 62,5 mW überschritten wird?
Wenn die Belastbarkeit von 62,5 mW überschritten wird, erwärmt sich der Widerstand über seinen zulässigen Betriebstemperaturbereich hinaus. Dies kann zu einer irreversiblen Beschädigung des Widerstandselements führen, was sich in einer Änderung des Widerstandswertes oder einem vollständigen Ausfall des Bauteils äußert. Im schlimmsten Fall kann dies auch zu einer Brandgefahr führen.
