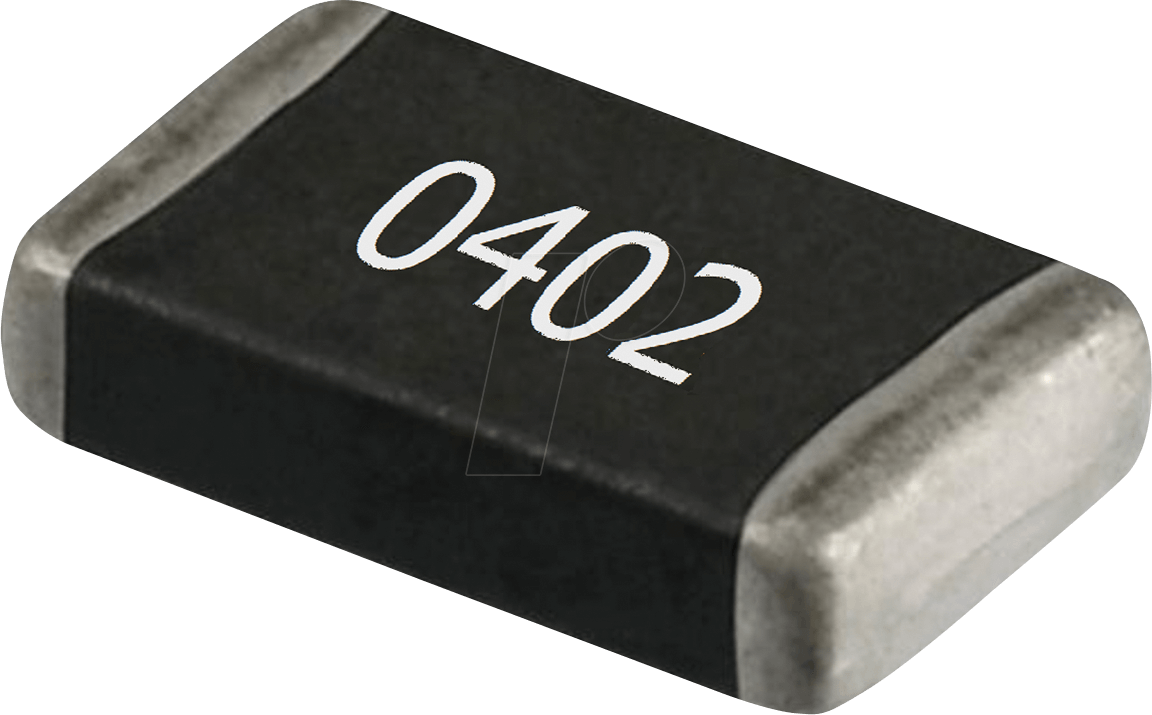

Der RND 0402 1 2,1K – SMD-Widerstand: Präzision für Ihre anspruchsvollsten Schaltungen
Sie benötigen einen hochpräzisen, kompakten Widerstand für Ihre elektronischen Designs, der zuverlässig und stabil funktioniert? Der RND 0402 1 2,1K – SMD-Widerstand mit einer Nennleistung von 62,5 mW und einer Toleranz von 1% ist die ideale Wahl für Entwickler und Hobbyisten, die höchste Ansprüche an ihre Komponenten stellen und eine exakte Strom- und Spannungsregelung in kleinsten Bauraum realisieren müssen. Dieser SMD-Widerstand übertrifft Standardlösungen durch seine fein abgestimmten elektrischen Eigenschaften und seine robuste Bauweise, die eine langfristig zuverlässige Leistung in einer Vielzahl von Applikationen garantiert.
Unverzichtbare Vorteile des RND 0402 1 2,1K – SMD-Widerstands
Der RND 0402 1 2,1K – SMD-Widerstand setzt neue Maßstäbe in Sachen Kompaktheit und Präzision. Seine herausragenden Merkmale machen ihn zur bevorzugten Komponente für moderne Schaltungsdesigns:
- Hohe Präzision: Mit einer Toleranz von 1% gewährleistet dieser Widerstand eine äußerst genaue Signalverarbeitung und schützt empfindliche Schaltungsteile vor Überlastung oder Fehlfunktionen.
- Kompakte Bauweise: Die SMD-Bauform im 0402-Gehäuse ermöglicht eine erhebliche Platzersparnis auf der Leiterplatte, was insbesondere bei der Entwicklung von miniaturisierten Geräten wie Wearables, IoT-Modulen oder mobilen Endgeräten von entscheidender Bedeutung ist.
- Optimale Leistung für Kleinverbraucher: Die Nennleistung von 62,5 mW ist perfekt abgestimmt für Anwendungen mit geringem Stromverbrauch, wo Effizienz und Miniaturisierung Hand in Hand gehen müssen.
- Zuverlässigkeit in anspruchsvollen Umgebungen: Durch die solide Konstruktion und die Auswahl hochwertiger Materialien bietet dieser Widerstand eine ausgezeichnete Langzeitstabilität und Beständigkeit gegenüber Umwelteinflüssen.
- Vielseitige Anwendbarkeit: Von präzisen Spannungteilern über Filterkreise bis hin zu Strommessungen – die exakten elektrischen Eigenschaften ermöglichen eine breite Palette von Einsatzmöglichkeiten.
Technologische Überlegenheit und Materialgüte
Der RND 0402 1 2,1K – SMD-Widerstand basiert auf fortschrittlicher Dünnschichttechnologie, die eine gleichmäßige und kontrollierte Widerstandsschicht ermöglicht. Die präzise Aufbringung des Widerstandsmaterials, typischerweise eine Metalloxid- oder Metallfilmlegierung, gewährleistet die definierte elektrische Eigenschaft über eine breite Temperaturbereich. Die Gehäusekonstruktion aus keramischem Substrat bietet eine ausgezeichnete thermische Stabilität und mechanische Robustheit. Die Kontaktflächen sind mit lötbaren Metallisierungen versehen, die eine sichere und dauerhafte Verbindung im Lötprozess gewährleisten. Diese sorgfältige Auswahl und Verarbeitung der Materialien ist entscheidend für die herausragende Performance und Langlebigkeit des Produkts, die Standardlösungen oft nicht erreichen.
Konstruktion und Design-Merkmale für maximale Effizienz
Die Abmessungen des 0402-Gehäuses, typischerweise etwa 1,0 mm x 0,5 mm, machen diesen Widerstand zu einer perfekten Wahl für Anwendungen, bei denen jeder Millimeter zählt. Das Fehlen von Anschlusspins reduziert das Risiko mechanischer Beschädigungen und vereinfacht den automatisierten Bestückungsprozess. Die Widerstandsschicht ist durch eine schützende Isolierschicht überzogen, die auch als Kennzeichnung für den Nennwert dient. Diese integrierte Bauweise minimiert parasitäre Effekte und sorgt für eine saubere Signalintegrität, selbst in hochfrequenten Schaltungen. Die präzise Kalibrierung des Widerstandswertes bereits während des Herstellungsprozesses ermöglicht eine sofortige Einsatzbereitschaft ohne Nachkalibrierung.
Einsatzmöglichkeiten und Anwendungsbereiche
Die Spezifikationen des RND 0402 1 2,1K – SMD-Widerstands eröffnen eine Vielzahl von Anwendungsgebieten:
- Präzisionsmesstechnik: Als Teil von hochgenauen Strom- oder Spannungsmessschaltungen, wo selbst geringste Abweichungen die Messergebnisse verfälschen könnten.
- Signalaufbereitung und Filterung: In Audio- und Videoverarbeitungssystemen, um Signale präzise zu formen und zu filtern.
- Stromregelung in LED-Treibern: Für die exakte Einstellung des Stromflusses, um eine optimale Helligkeit und Lebensdauer von LEDs zu gewährleisten.
- IoT- und Wearable-Geräte: Aufgrund seiner geringen Größe und seines geringen Energieverbrauchs ideal für batteriebetriebene und miniaturisierte Elektronik.
- Medizintechnik: In empfindlichen Analysegeräten und Überwachungssystemen, wo Zuverlässigkeit und Präzision entscheidend sind.
- Telekommunikation: In RF-Schaltungen und Basisstationen für die präzise Steuerung von Signalpegeln.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | SMD-Widerstand |
| Modell-Nummer | RND 0402 1 2,1K |
| Gehäusegröße | 0402 (ca. 1,0 mm x 0,5 mm) |
| Nennwiderstand | 2,10 kOhm |
| Toleranz | ± 1% |
| Nennleistung | 62,5 mW |
| Bauform | Surface Mount Device (SMD) |
| Temperaturkoeffizient | Typischerweise < 100 ppm/°C für Metallfilmwiderstände, gewährleistet hohe Stabilität über Temperaturschwankungen. |
| Betriebstemperaturbereich | Breit gefächert, üblicherweise -55°C bis +155°C, abhängig vom spezifischen Widerstandsmaterial und der Gehäusekonstruktion. |
| Dielektrische Festigkeit | Ausgelegt für typische Schaltungsspannungen, ohne Durchschlagrisiko bei bestimmungsgemäßem Gebrauch. |
FAQ – Häufig gestellte Fragen zu RND 0402 1 2,1K – SMD-Widerstand, 0402, 2,10 kOhm, 62,5 mW, 1%
Was bedeutet die Gehäusegröße 0402?
Die Gehäusegröße 0402 ist eine standardisierte Bezeichnung für die Abmessungen eines SMD-Bauteils. Sie gibt die ungefähren Maße in Zoll an: 0,04 Zoll Länge und 0,02 Zoll Breite. Dies entspricht etwa 1,0 mm x 0,5 mm. Diese Größe ist extrem klein und wird für Anwendungen eingesetzt, bei denen Platzmangel herrscht.
Ist die Toleranz von 1% für alle Anwendungen ausreichend?
Eine Toleranz von 1% ist für die meisten Standardanwendungen, wie z. B. in der Konsumerelektronik, typische Stromversorgungen oder einfache Filter, mehr als ausreichend. Für hochpräzise Messtechnik, anspruchsvolle Audioanwendungen oder spezifische Laborschaltungen, wo extrem hohe Genauigkeit gefordert ist, können auch Widerstände mit einer noch geringeren Toleranz (z.B. 0,5% oder 0,1%) erforderlich sein. Für die meisten Einsatzszenarien bietet die 1%-Toleranz jedoch ein hervorragendes Verhältnis von Genauigkeit zu Kosten.
Welche maximale Spannung kann der RND 0402 1 2,1K Widerstand handhaben?
Die maximale Spannungsfestigkeit ist eine wichtige Kenngröße, die direkt mit der Leistung und dem Design des Widerstands zusammenhängt. Für einen 0402-Widerstand mit 62,5 mW Nennleistung liegt die maximale Arbeitsspannung üblicherweise im Bereich von wenigen zehn Volt (z.B. 25V oder 50V). Es ist ratsam, die spezifischen Datenblätter des Herstellers für exakte Spannungswerte zu konsultieren, um eine Beschädigung des Bauteils zu vermeiden.
Wie unterscheidet sich ein Dünnschichtwiderstand von einem Dickschichtwiderstand?
Dünnschichtwiderstände, wie sie typischerweise für präzise Anwendungen wie den RND 0402 1 2,1K verwendet werden, zeichnen sich durch eine extrem gleichmäßige und dünne Widerstandsschicht aus, die durch Verfahren wie Vakuumaufdampfen oder Sputtern aufgebracht wird. Dies führt zu einer höheren Genauigkeit, geringeren Toleranzen, einem niedrigeren Temperaturkoeffizienten und besseren Rauschverhalten. Dickschichtwiderstände verwenden eine dickere Schicht aus leitfähigen Pasten, sind kostengünstiger und eignen sich gut für Anwendungen mit geringeren Genauigkeitsanforderungen, haben aber oft höhere Toleranzen und schlechtere Stabilität.
Welche Auswirkungen hat die Nennleistung von 62,5 mW auf den Einsatz?
Die Nennleistung von 62,5 mW gibt an, wie viel Leistung der Widerstand dauerhaft in Wärme umwandeln kann, ohne beschädigt zu werden. Bei der Dimensionierung der Schaltung ist es entscheidend, dass die tatsächliche Verlustleistung im Widerstand deutlich unterhalb dieser Nennleistung liegt, um Überhitzung, Leistungseinbußen oder vorzeitigen Ausfall zu vermeiden. Für Anwendungen mit höherem Stromverbrauch sind Widerstände mit höherer Nennleistung erforderlich.
Ist dieser Widerstand für Hochfrequenzanwendungen geeignet?
SMD-Widerstände, insbesondere in kleinen Gehäusegrößen wie 0402, weisen aufgrund ihrer geringen Abmessungen und des Fehlens von Anschlusspins generell geringe parasitäre Induktivitäten und Kapazitäten auf. Dies macht sie für viele Hochfrequenzanwendungen geeignet. Die exakte Eignung hängt jedoch von den spezifischen Frequenzbereichen und den genauen elektrischen Eigenschaften des Widerstands im betreffenden Frequenzspektrum ab. Für sehr kritische RF-Designs sollten immer die spezifischen HF-Datenblätter des Herstellers konsultiert werden.
Wie werden SMD-Widerstände auf der Leiterplatte montiert?
SMD-Widerstände werden im Gegensatz zu bedrahteten Bauteilen direkt auf der Oberfläche der Leiterplatte montiert. Die Montage erfolgt typischerweise mittels Lötverfahren wie Reflow-Löten oder Wellenlöten. Dabei werden die Kontaktflächen des Bauteils und die Lötpads auf der Leiterplatte mit Lotpaste bestrichen, das Bauteil präzise positioniert und anschließend durch Erwärmung verlötet. Moderne Bestückungsautomaten ermöglichen eine schnelle und präzise Platzierung.
