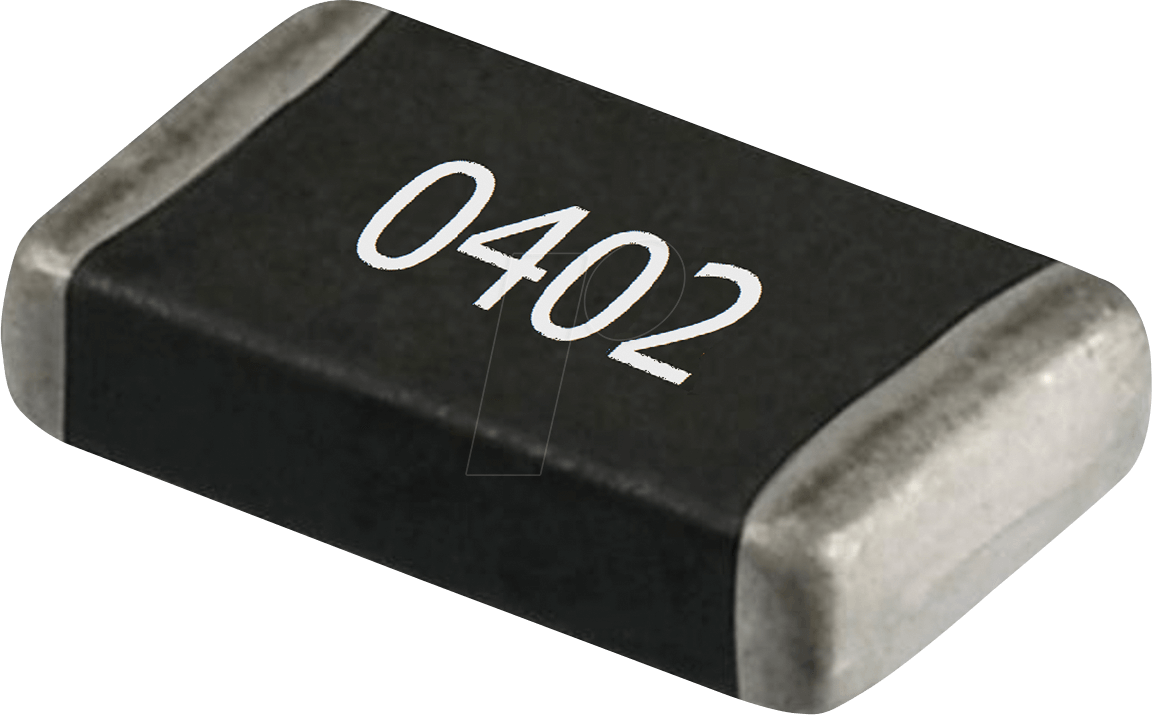

Präzisionsbaustein für anspruchsvolle Elektronik: Der RND 0402 1 20 – SMD-Widerstand
Sie suchen nach einem zuverlässigen und präzisen Widerstandselement für Ihre SMD-Schaltungen? Der RND 0402 1 20 – SMD-Widerstand mit 20 Ohm und einer Toleranz von 1% ist die optimale Wahl für Entwickler und Hobbyisten, die höchste Anforderungen an die Signalintegrität und Leistungsstabilität ihrer elektronischen Geräte stellen. Dieses Bauteil löst das Problem der ungenauen Widerstandswerte, die zu unerwünschten Schwankungen in analogen und digitalen Schaltungen führen können. Ideal für den Einsatz in Präzisionsmessgeräten, Audio-Verstärkern, Filterkreisen und überall dort, wo exakte Strom- und Spannungsbegrenzung gefragt ist.
Überragende Leistung und Zuverlässigkeit
Der RND 0402 1 20 – SMD-Widerstand zeichnet sich durch seine außergewöhnliche Präzision und Stabilität aus. Im Vergleich zu Standardwiderständen bietet er eine deutlich engere Toleranz von nur 1%, was eine exakte Anpassung der Schaltungsparameter ermöglicht und die Reproduzierbarkeit von Designs signifikant erhöht. Seine geringe Leistungsaufnahme von 62,5 mW macht ihn energieeffizient, während die robuste Bauweise eine lange Lebensdauer auch unter anspruchsvollen Umgebungsbedingungen gewährleistet. Die Wahl dieses SMD-Widerstands bedeutet eine Investition in die Verlässlichkeit und Leistungsfähigkeit Ihrer Elektronikprojekte.
Entwickelt für höchste Präzision im SMD-Bereich
Die Miniaturisierung in der Elektronikbranche erfordert Bauteile, die nicht nur klein sind, sondern auch höchste Leistungsfähigkeit auf kleinstem Raum bieten. Der 0402-Bauformfaktor des RND 1 20 – SMD-Widerstands ist prädestiniert für moderne Surface-Mount-Technology (SMT)-Fertigungsprozesse. Seine kompakte Größe ermöglicht eine hohe Packungsdichte auf Leiterplatten, was besonders in mobilen Geräten, Wearables und Miniatur-Elektroniksystemen von unschätzbarem Wert ist. Die präzise Bestückung wird durch seine standardisierten Abmessungen und Anschlüsse erleichtert.
Vorteile des RND 0402 1 20 – SMD-Widerstands
- Extrem präzise Widerstandsleistung: Mit einer Toleranz von nur 1% garantiert dieser Widerstand die Einhaltung exakter Schaltungsvorgaben und minimiert Signalverzerrungen.
- Kompakter 0402-Bauformfaktor: Perfekt geeignet für die Bestückung auf kleinsten Leiterplattenoberflächen und für anspruchsvolle Miniaturisierungsanforderungen.
- Optimierte thermische Eigenschaften: Die Nennleistung von 62,5 mW sorgt für eine effiziente Wärmeableitung und verhindert Überlastung bei bestimmungsgemäßem Gebrauch.
- Hohe Langzeitstabilität: Der Widerstandswert bleibt über einen weiten Temperaturbereich und über lange Betriebszeiten konstant, was die Zuverlässigkeit Ihrer Schaltungen erhöht.
- Breites Anwendungsspektrum: Einsetzbar in einer Vielzahl von Elektronikbereichen, von der Messtechnik über Audio-Schaltungen bis hin zu komplexen digitalen Logiksystemen.
- Kosteneffizienz bei hoher Qualität: Bietet ein exzellentes Preis-Leistungs-Verhältnis für präzise Anwendungen, ohne Kompromisse bei der Performance.
- Robustheit und Zuverlässigkeit: Hergestellt nach strengen Qualitätsstandards für eine dauerhafte und störungsfreie Funktion.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | RND |
| Modell/Typ | 0402 1 20 – SMD-Widerstand |
| Bauform | 0402 (Imperial/Metric Äquivalent) |
| Widerstandswert | 20 Ohm |
| Toleranz | ±1% |
| Nennleistung | 62,5 mW |
| Temperaturkoeffizient | Typisch < 100 ppm/°C (Qualitätsmerkmal für Stabilität) |
| Arbeitstemperaturbereich | -55°C bis +155°C (Industriestandard für breite Anwendung) |
| Material der Widerstandsschicht | Metallschicht (Ermöglicht hohe Präzision und geringes Rauschen) |
| Anschlusstechnik | Oberflächenmontage (SMD) |
| Zuverlässigkeit | Hohe Beständigkeit gegen Feuchtigkeit, Vibration und thermischen Schock (Durch Materialwahl und Fertigungsprozess) |
Material und Fertigungsqualität
Der RND 0402 1 20 – SMD-Widerstand ist aus einer hochwertigen Metallschicht gefertigt. Dieses Material bietet eine herausragende Stabilität des Widerstandswertes über einen weiten Temperaturbereich und über die gesamte Lebensdauer des Bauteils. Die Beschichtung ist sorgfältig aufgetragen, um eine gleichmäßige Widerstandsverteilung zu gewährleisten und parasitäre Effekte zu minimieren, die in Hochfrequenzanwendungen kritisch sein können. Die Lötanschlüsse sind für eine optimale Verbindung mit Standard-SMT-Lötverfahren konzipiert und garantieren eine dauerhafte mechanische und elektrische Integrität.
Anwendungsgebiete und Einsatzszenarien
Die präzise Nennleistung und die geringe Toleranz des RND 0402 1 20 – SMD-Widerstands machen ihn zu einer ausgezeichneten Wahl für eine Vielzahl von elektronischen Schaltungen:
- Signalpfad-Entkopplung und -Filterung: Ideal zur präzisen Konditionierung von analogen und digitalen Signalen.
- Strommessungen: Als Shunt-Widerstand in Präzisionsmessschaltungen zur genauen Erfassung von Strömen.
- Bias-Schaltungen: Zur exakten Einstellung von Arbeitspunkten in Transistor- und Operationsverstärkerschaltungen.
- Spannungsreferenzen: Als Teil von präzisen Spannungsregler- und Referenzschaltungen.
- Hochfrequenz-Anwendungen: Aufgrund seiner geringen Induktivität und Kapazität auch in HF-Schaltungen gut geeignet.
- Prototypenentwicklung und Kleinserien: Ermöglicht präzise und reproduzierbare Ergebnisse in der Entwicklungsphase.
FAQ – Häufig gestellte Fragen zu RND 0402 1 20 – SMD-Widerstand, 0402, 20 Ohm, 62,5 mW, 1%
Was bedeutet die Bauform 0402 genau?
Die Angabe 0402 bezieht sich auf die physischen Abmessungen des SMD-Bauteils. In den USA üblicherweise in Zoll (Inch) angegeben, steht 0402 für eine Länge von 0,04 Zoll und eine Breite von 0,02 Zoll. Dies entspricht metrisch etwa 1,0 mm x 0,5 mm. Diese geringe Größe ist typisch für moderne, hochintegrierte Elektronik.
Ist die 1% Toleranz für alle Anwendungen ausreichend?
Die 1% Toleranz ist für die meisten Präzisionsanwendungen im Bereich der Unterhaltungselektronik, industriellen Steuerungen, Messtechnik und Telekommunikation absolut ausreichend. Für extrem kritische Anwendungen, bei denen noch höhere Präzision gefordert ist, existieren Widerstände mit noch geringeren Toleranzen (z.B. 0,5% oder 0,1%).
Wie wichtig ist die Nennleistung von 62,5 mW?
Die Nennleistung von 62,5 mW gibt die maximale Leistung an, die der Widerstand unter definierten Bedingungen dauerhaft und ohne Beschädigung umsetzen kann. Bei der Dimensionierung von Schaltungen ist es wichtig sicherzustellen, dass die tatsächliche Leistungsaufnahme des Widerstands deutlich unter diesem Wert liegt, um Überhitzung und vorzeitigen Ausfall zu vermeiden. Für die meisten Signal- und Steueranwendungen ist diese Leistungsgrenze mehr als ausreichend.
Kann dieser Widerstand auch in Hochfrequenzschaltungen eingesetzt werden?
Ja, SMD-Widerstände wie der RND 0402 1 20 – zeichnen sich durch geringe parasitäre Induktivität und Kapazität aus. Dies macht sie gut geeignet für den Einsatz in Hochfrequenzschaltungen, wo diese Effekte die Signalintegrität erheblich beeinträchtigen können. Die präzise Metallschicht-Konstruktion trägt zusätzlich zur Leistung bei.
Wie wirkt sich die Temperatur auf den Widerstandswert aus?
Der Temperaturkoeffizient (oft in ppm/°C angegeben) beschreibt, wie stark sich der Widerstandswert mit jeder Grad Celsius Temperaturänderung ändert. Für diesen Widerstand ist typischerweise ein Wert unter 100 ppm/°C zu erwarten, was eine sehr gute thermische Stabilität bedeutet. Das heißt, der Widerstandswert bleibt auch bei wechselnden Umgebungstemperaturen relativ konstant.
Was ist die Hauptanwendung dieses Widerstandsmodells?
Die Hauptanwendung liegt in allen Bereichen, in denen eine präzise und stabile Widerstandsfunktion auf kleinstem Raum benötigt wird. Dazu gehören digitale und analoge Filterschaltungen, Präzisions-Stromversorgungen, Signalaufbereitung, Messgeräte und jegliche Schaltungen, bei denen eine exakte Strom- und Spannungssteuerung kritisch ist.
Wie wird die Lebensdauer dieses SMD-Widerstands gewährleistet?
Die Lebensdauer wird durch die hohe Qualität des Widerstandsmaterials (Metallschicht), die präzise Fertigung und die Einhaltung der Nennleistung gewährleistet. Die robuste Konstruktion schützt das Bauteil vor Umwelteinflüssen und mechanischer Belastung, was zu einer erwarteten Langzeitstabilität und Zuverlässigkeit führt.
