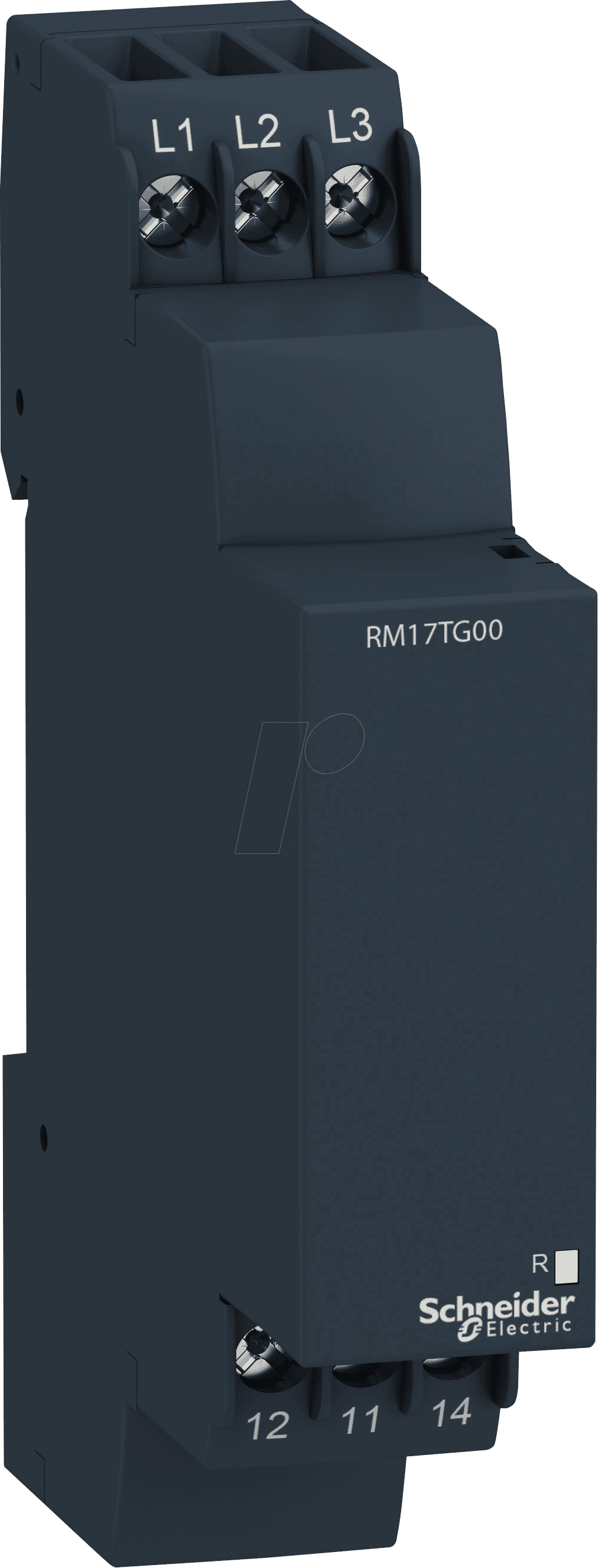

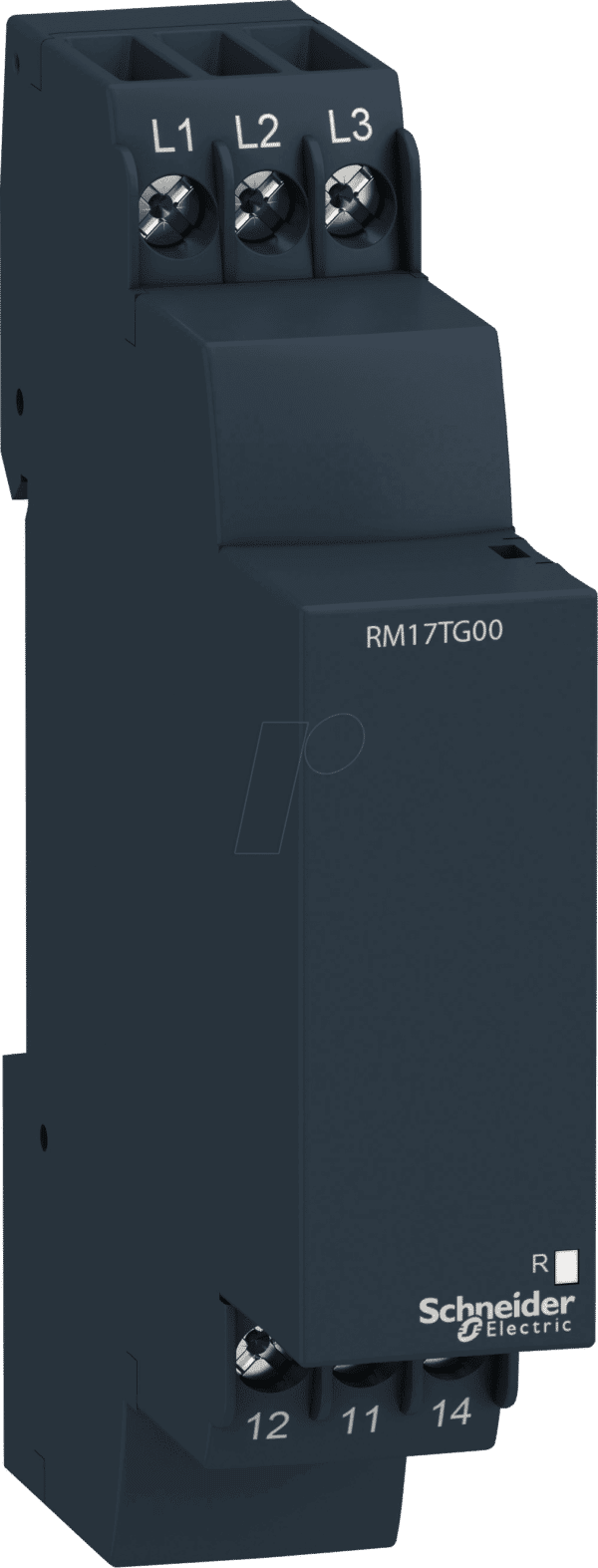

RM17TG00: Zuverlässige Netzüberwachung für kritische Anwendungen
Störungen im Stromnetz können zu kostspieligen Ausfällen und Datenverlusten führen. Das RM17TG00 Netz-Überwachungsrelais bietet eine präzise und zuverlässige Lösung zur Erkennung und Überwachung von Netzparametern wie Überspannung, Unterspannung, Frequenzabweichungen und Phasenausfall. Dieses hochspezialisierte Relais ist die ideale Wahl für Ingenieure, Techniker und Systemintegratoren, die höchste Stabilität und Sicherheit in ihren elektrischen Anlagen gewährleisten müssen, von Industrieautomatisierung bis hin zu kritischen Serverräumen.
Die überlegene Wahl: Warum RM17TG00?
Im Vergleich zu einfachen Spannungsbegrenzern oder manuellen Schaltersystemen bietet das RM17TG00 eine proaktive und intelligente Netzüberwachung. Es reagiert autonom auf Abweichungen, schützt empfindliche Geräte vor schädlichen Netzschwankungen und minimiert so ungeplante Stillstandzeiten und teure Reparaturen. Die integrierte Wechslerfunktion ermöglicht eine flexible Signalgebung und Ansteuerung weiterer Komponenten im Sicherheitssystem.
Umfassende Netzüberwachungsfunktionen
Das RM17TG00 ist darauf ausgelegt, eine breite Palette von Netzfehlern zu erkennen und darauf zu reagieren:
- Überspannungsschutz: Schützt vor plötzlichen Spannungsspitzen, die Komponenten beschädigen können.
- Unterspannungserkennung: Verhindert den Betrieb von Geräten bei zu geringer Spannung, was zu Fehlfunktionen oder Schäden führen kann.
- Phasenausfallschutz: Erkennt den Verlust einer Phase in Drehstromsystemen, was kritisch für die Funktionsweise vieler industrieller Maschinen ist.
- Frequenzüberwachung: Stellt sicher, dass die Netzfrequenz innerhalb akzeptabler Toleranzen liegt, was für die präzise Steuerung von synchronisierten Geräten unerlässlich ist.
- Phasenfolgeerkennung: Bei Drehstromsystemen wird die korrekte Phasenfolge überwacht, um Schäden an Motoren und anderen Geräten zu verhindern.
Technische Spezifikationen und Konstruktion
Die Robustheit und Zuverlässigkeit des RM17TG00 basieren auf sorgfältig ausgewählten Komponenten und einer durchdachten Konstruktion, die für den anspruchsvollen industriellen Einsatz konzipiert ist. Die technische Grundlage ermöglicht eine präzise Erfassung und Auswertung der Netzparameter.
| Merkmal | Beschreibung / Wert |
|---|---|
| Produktbezeichnung | RM17TG00 Netz-Überwachungsrelais |
| Schaltkontakte | 1 Wechsler (SPDT – Single Pole Double Throw) |
| Nennspannung DC | 200 V DC |
| Nennspannung AC | 250 V AC |
| Maximaler Schaltstrom | 5 A |
| Schutzart (Gehäuse) | IP20 (konform mit IEC 60529), für den Einbau in Schaltschränke |
| Umgebungstemperatur | -20 °C bis +50 °C (optimale Leistung wird im Bereich -10 °C bis +40 °C erreicht) |
| Montageart | Hutschiene (DIN-Rail-Montage), 35 mm gemäß EN 60715 |
| Anschlussart | Schraubklemmen für flexible Verdrahtung, geeignet für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² |
| Isolationsspannung | Für sicheren Betrieb bei den angegebenen Spannungen ausgelegt, hohe Durchschlagsfestigkeit zum Schutz vor Überschlägen |
| Ansprech- und Abfallzeiten | Minimal, optimiert für schnelle Reaktion auf Netzereignisse, ohne unnötige Verzögerungen |
| Lebensdauer (mechanisch) | Mehr als 10 Millionen Schaltspiele unter Nennlast, gewährleistet langfristige Zuverlässigkeit |
| Lebensdauer (elektrisch) | Optimiert für die angegebene Strombelastung von 5A, abhängig von der jeweiligen Lastcharakteristik |
Einsatzgebiete und Anwendungsbeispiele
Das RM17TG00 Netz-Überwachungsrelais findet aufgrund seiner präzisen Funktionalität und robusten Bauweise breite Anwendung in verschiedenen Sektoren:
- Industrielle Automatisierung: Überwachung der Spannungsversorgung für speicherprogrammierbare Steuerungen (SPS), Frequenzumrichter, Robotersysteme und Fertigungsanlagen.
- Rechenzentren und IT-Infrastruktur: Schutz von Servern, Netzwerkkomponenten und USV-Anlagen vor Netzinstabilitäten, die zu Datenverlusten oder Systemausfällen führen können.
- Gebäudeautomation: Sicherstellung einer stabilen Stromversorgung für sicherheitsrelevante Systeme wie Notbeleuchtung, Brandmeldeanlagen und Lüftungssysteme.
- Energieerzeugung und -verteilung: Überwachung von dezentralen Einspeisungen oder Netzanschlusspunkten zur Gewährleistung der Netzstabilität.
- Telekommunikationsinfrastruktur: Gewährleistung der Betriebsverfügbarkeit von Basisstationen und Vermittlungstechnik.
Vorteile des RM17TG00 im Überblick
Investieren Sie in die Stabilität und Sicherheit Ihrer elektrischen Systeme mit dem RM17TG00. Die Vorteile sprechen für sich:
- Erhöhte Betriebssicherheit: Minimiert Risiken durch Netzschwankungen und schützt Ihre wertvollen Anlagen.
- Reduzierte Ausfallzeiten: Proaktive Erkennung von Netzproblemen verhindert ungeplante Stillstände und kostspielige Reparaturen.
- Flexibilität: Der Wechslerkontakt ermöglicht die Anbindung an verschiedene Überwachungs- und Steuersysteme.
- Langlebigkeit: Hochwertige Komponenten garantieren eine lange Lebensdauer und zuverlässige Funktion auch unter anspruchsvollen Bedingungen.
- Einfache Installation: Die Montage auf der Hutschiene und die Schraubklemmen erleichtern die Integration in bestehende Anlagen.
- Präzise Überwachung: Zuverlässige Erkennung kritischer Netzparameter für optimale Anlagensicherheit.
FAQ – Häufig gestellte Fragen zu RM17TG00 – Netz-Überwachungsrelais, 1 Wechsler, 200 V DC / 250 V AC, 5 A
Was genau überwacht das RM17TG00 Netz-Überwachungsrelais?
Das RM17TG00 überwacht primär kritische Parameter des Stromnetzes, darunter Überspannung, Unterspannung, Phasenausfall (bei Drehstromsystemen) und Frequenzabweichungen. Es ist konzipiert, um sicherzustellen, dass die angeschlossene Anlage innerhalb der zulässigen Netzparameter betrieben wird.
Für welche Art von Stromnetzen ist das RM17TG00 geeignet?
Das Relais ist für den Einsatz in sowohl Gleichstrom- (DC) als auch Wechselstromnetzen (AC) konzipiert. Die maximal zulässigen Spannungen betragen 200 V DC und 250 V AC.
Welche Vorteile bietet die Wechslerfunktion des RM17TG00?
Die Wechslerfunktion (SPDT – Single Pole Double Throw) ermöglicht eine flexible Signalübertragung. Sie kann dazu genutzt werden, eine Warnmeldung auszugeben, eine Anlage sicher abzuschalten, eine parallele Anlage zu aktivieren oder eine Kombination aus mehreren Aktionen auszulösen, sobald ein Netzfehler erkannt wird.
Kann das RM17TG00 auch für die Überwachung von einphasigen und dreiphasigen Systemen verwendet werden?
Das RM17TG00 ist primär für die Überwachung der Spannungsversorgung und Frequenz ausgelegt. Für die spezifische Überwachung von Phasenausfall und Phasenfolge in dreiphasigen Systemen sind spezielle Relaismodelle erforderlich, die auf die jeweilige Konfiguration abgestimmt sind.
Wie wird das RM17TG00 installiert und angeschlossen?
Die Installation erfolgt einfach und schnell auf einer Standard-35-mm-Hutschiene (DIN-Rail). Der Anschluss wird über Schraubklemmen realisiert, die für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt sind. Dies ermöglicht eine sichere und zuverlässige elektrische Verbindung.
Wie lange ist die erwartete Lebensdauer des RM17TG00?
Das Relais ist für eine hohe Zuverlässigkeit und Langlebigkeit konzipiert. Es verfügt über eine mechanische Lebensdauer von über 10 Millionen Schaltspielen. Die elektrische Lebensdauer hängt von der Häufigkeit der Schaltvorgänge und der Art der geschalteten Last ab, ist aber unter normalen Betriebsbedingungen für eine lange Nutzungsdauer ausgelegt.
Was bedeutet die Schutzart IP20 für den Einsatz des Relais?
Die Schutzart IP20 bedeutet, dass das Relais gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist (z.B. Finger) und keinen Schutz gegen Wasser bietet. Daher ist es für den Einbau in geschlossene Schaltschränke oder Gehäuse vorgesehen, die eine weitere Umgebungsabschirmung bieten.
