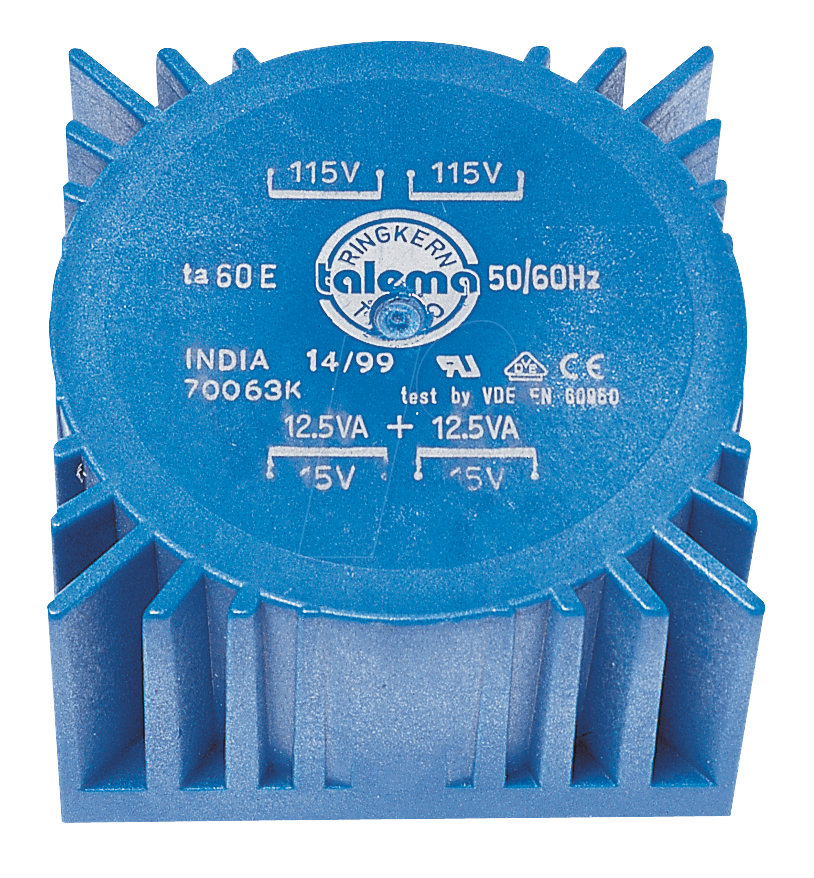

RKPT 10212 – Der Präzisions-Ringkerntrafo für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer zuverlässigen und effizienten Spannungsversorgungslösung für Ihre komplexen Elektronikschaltungen, die über die Kapazitäten von Standardtransformatoren hinausgeht? Der RKPT 10212 – ein Ringkerntrafo mit Printmontage, einer Leistung von 10 VA und zwei 12-Volt-Ausgängen mit je 417 mA – ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die höchste Präzision und Stabilität in ihren Projekten benötigen. Dieser Transformator überbrückt die Lücke zwischen generischen Stromversorgungsbauteilen und der spezifischen, oft kritischen Anforderung moderner elektronischer Systeme.
Überlegene Leistung und Effizienz: Der Vorteil des Ringkerntrafos
Im Vergleich zu herkömmlichen EI-Transformatoren bietet der RKPT 10212 signifikante Vorteile, die ihn zur überlegenen Wahl für Anwendungen machen, bei denen Leistung, Platz und thermische Eigenschaften von entscheidender Bedeutung sind. Die ringförmige Kerngeometrie minimiert magnetische Streufelder, was zu einer höheren Effizienz und geringeren elektromagnetischen Interferenzen (EMI) führt. Dies ist besonders wichtig in empfindlichen analogen Schaltungen, Audio-Equipment und präzisen Messinstrumenten, wo unerwünschte Störungen die Leistung beeinträchtigen können.
Optimale Spannungsversorgung für vielfältige Anwendungen
Mit seiner Leistungsklasse von 10 VA und zwei separat nutzbaren 12-Volt-Ausgängen, die jeweils 417 mA liefern können, ist der RKPT 10212 vielseitig einsetzbar. Die doppelte Sekundärwicklung ermöglicht den Aufbau symmetrischer Spannungsversorgungen oder die unabhängige Speisung zweier getrennter Stromkreise. Dies macht ihn zur perfekten Wahl für:
- Audio-Verstärker und Hi-Fi-Systeme: Die geringen Streufelder und die stabile Ausgangsspannung sorgen für eine saubere Signalverarbeitung und minimieren Rauschen.
- Labor- und Messgeräte: Präzision und Zuverlässigkeit sind hier unerlässlich. Der RKPT 10212 liefert die notwendige stabile Energie für genaue Messergebnisse.
- Industrielle Steuerungen und Automatisierung: Robuste und zuverlässige Stromversorgung ist die Grundlage für reibungslosen Betrieb.
- Netzteile und Ladegeräte: Ermöglicht den Aufbau kompakter und effizienter Stromversorgungsmodule.
- Spezialbeleuchtungssysteme: Konstante Spannung gewährleistet gleichmäßigen Lichtstrom und längere Lebensdauer der Leuchtmittel.
- Prototypenentwicklung und Forschung: Flexibilität und Leistung für innovative Projekte.
Konstruktion und Kernmerkmale des RKPT 10212
Der RKPT 10212 zeichnet sich durch seine hochwertige Konstruktion aus, die auf Langlebigkeit und optimale Leistung ausgelegt ist. Der Kern besteht aus hochwertigem, geschichteten Siliziumstahlband, das speziell für Ringkerntransformatoren optimiert wurde. Diese Bauweise reduziert Kernverluste und erhöht die Effizienz, was sich direkt in einer geringeren Wärmeentwicklung widerspiegelt. Die Primär- und Sekundärwicklungen sind sorgfältig auf dem Kern aufgebracht und durch eine Imprägnierung gegen Feuchtigkeit und Vibrationen geschützt. Die Printmontage-Ausführung ermöglicht eine einfache und sichere Integration in Platinenlayouts, was den Aufbau von Geräten erheblich vereinfacht und die Montagekosten reduziert.
Technische Spezifikationen im Detail
Um die Leistung und Kompatibilität des RKPT 10212 vollständig zu verstehen, sind die technischen Spezifikationen entscheidend. Diese Details verdeutlichen die überlegene Konstruktion und die hohe Qualität des Bauteils:
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | RKPT 10212 |
| Typ | Ringkerntrafo |
| Montageart | Print (Through-Hole) |
| Leistung (VA) | 10 VA |
| Primärspannung (V) | 230 V (Standardnetzspannung) |
| Sekundärspannung (V) | 2 x 12 V |
| Maximaler Sekundärstrom pro Wicklung (mA) | 417 mA |
| Kernmaterial | Hochwertiges geschichtetes Siliziumstahlband |
| Isolationsklasse | Standard, ausreichend für die meisten Elektronikanwendungen; spezifische Klassen je nach Zertifizierung des Herstellers. |
| Betriebstemperatur | Standard Betriebsbereich für Elektronikkomponenten (-25°C bis +70°C, je nach Umgebungsbedingungen und Belastung) |
| Abmessungen (typisch, kann variieren) | Kompakte Bauform, optimiert für Printmontage; genaue Maße sind dem technischen Datenblatt zu entnehmen. |
| Gewicht (typisch, kann variieren) | Geringes Gewicht aufgrund des effizienten Ringkerns und der kompakten Bauweise. |
Vorteile der Printmontage
Die Integration des RKPT 10212 über Printmontage bietet zahlreiche ergonomische und technische Vorteile im Designprozess und bei der Fertigung von Elektronikgeräten:
- Platzersparnis: Die direkt auf der Platine montierbaren Transformatoren benötigen weniger Bauraum auf dem Chassis im Vergleich zu Transformatoren mit Anschlusskabeln und Montagebügeln.
- Reduzierte Verdrahtungsfehler: Die direkte Verbindung über Lötpunkte auf der Platine minimiert das Risiko von Fehlverdrahtungen und vereinfacht den Aufbau.
- Verbesserte mechanische Stabilität: Durch das direkte Verlöten wird eine sichere und vibrationsresistente Verbindung gewährleistet.
- Optimierte Leiterbahnführung: Die Platzierung auf der Platine erlaubt eine direkte Anbindung an die nachgeschalteten Schaltungsteile, was zu kürzeren Leiterbahnen und potenziell geringeren parasitären Effekten führt.
- Effizientere Montageprozesse: Ideal für die automatische Bestückung und Lötanlagen, was die Produktionskosten senkt.
Umfassende Schutzfunktionen und Sicherheit
Der RKPT 10212 ist so konzipiert, dass er höchste Sicherheitsstandards erfüllt. Die Wicklungen sind mit hochwertigem Isolierlack versehen, der eine elektrische Trennung zwischen Primär- und Sekundärseite sowie gegen den Kern sicherstellt. Die Bauart entspricht gängigen Normen für Sicherheitstransformatoren, was eine zuverlässige und sichere Anwendung in einer Vielzahl von elektronischen Geräten gewährleistet. Die geringe Wärmeentwicklung, bedingt durch den effizienten Ringkern, trägt zusätzlich zur Sicherheit bei, indem sie das Risiko thermischer Überlastung minimiert.
Anwendungsbereiche: Wo Präzision zählt
Die Einsatzmöglichkeiten des RKPT 10212 sind breit gefächert und reichen von der High-End-Audioverstärkung bis hin zu industriellen Steuerungsmodulen. In Hi-Fi-Anwendungen minimieren die reduzierten Streufelder das Einkoppeln von Störsignalen in das Audiosignal, was zu einer klareren und detailreicheren Wiedergabe führt. Für präzise Mess- und Regeltechnik liefert er eine stabile und saubere Versorgungsspannung, die für die Genauigkeit der Messergebnisse unerlässlich ist. In der Automatisierungstechnik sorgt seine Robustheit und Effizienz für einen zuverlässigen Dauerbetrieb auch unter anspruchsvollen Umgebungsbedingungen. Entwickler von Prototypen und Spezialgeräten schätzen die Flexibilität, die zwei unabhängigen Sekundärwicklungen für die Schaffung komplexer Stromversorgungskonzepte bieten.
Häufig gestellte Fragen zu RKPT 10212 – Ringkerntrafo, Print, 10 VA, 2x 12 V, 417 mA
Was ist ein Ringkerntrafo und welche Vorteile bietet er?
Ein Ringkerntrafo ist eine spezielle Bauform eines Transformators, dessen Kern eine ringförmige (toroidale) Geometrie aufweist. Die Wicklungen werden gleichmäßig um diesen Ring gewickelt. Die Hauptvorteile liegen in seiner hohen Effizienz, der geringen Streuung magnetischer Felder, der kompakten Bauweise und der niedrigeren Betriebstemperatur im Vergleich zu konventionellen EI-Transformatoren gleicher Leistung. Dies macht ihn ideal für Anwendungen, bei denen Präzision, geringe EMI und Platzersparnis wichtig sind.
Ist der RKPT 10212 für den direkten Anschluss an das Stromnetz geeignet?
Ja, der RKPT 10212 ist für den Anschluss an das europäische Standard-Stromnetz mit einer Primärspannung von 230 V ausgelegt. Die sichere Integration und Verdrahtung sollte gemäß den geltenden elektrotechnischen Vorschriften und Standards erfolgen.
Kann ich die beiden 12-Volt-Ausgänge parallel schalten?
Das Parallelschalten der beiden 12-Volt-Ausgänge ist nicht empfehlenswert, da es zu Ungleichgewichten führen kann, die den Transformator oder die angeschlossenen Geräte beschädigen könnten. Die beiden Wicklungen sind dafür konzipiert, entweder unabhängig voneinander genutzt zu werden oder für eine symmetrische Spannungsversorgung (z.B. +12V, 0V, -12V) zu dienen, wenn die Mittelanzapfung genutzt wird (sofern vorhanden und im Datenblatt spezifiziert). Für die gegebenen Spezifikationen (2x 12V, 417mA) sind sie für getrennte Lasten oder eine bipolare Versorgung gedacht.
Wie unterscheidet sich die Printmontage von herkömmlichen Anschlussmethoden?
Die Printmontage (auch als Through-Hole-Montage bekannt) bedeutet, dass die Anschlusspins des Trafos direkt durch Bohrlöcher auf der Leiterplatte geführt und dort verlötet werden. Dies ermöglicht eine direkte und stabile mechanische sowie elektrische Verbindung zur Schaltung, spart Platz auf dem Chassis und vereinfacht den Montageprozess im Vergleich zu Trafos mit Anschlussdrähten, die separat verdrahtet werden müssen.
Welche maximalen Ströme können die beiden 12V-Ausgänge gleichzeitig liefern?
Jeder der beiden 12-Volt-Ausgänge des RKPT 10212 kann einen maximalen Strom von 417 mA liefern. Wenn beide Ausgänge gleichzeitig genutzt werden, sollte die Summe der Ströme so gewählt werden, dass die Gesamtleistung des Trafos von 10 VA nicht überschritten wird, und die maximale Stromstärke pro Wicklung von 417 mA eingehalten wird. Bei einer Auslastung beider Wicklungen mit je 417 mA (12V * 0.417A = ~5VA pro Wicklung) wird die Gesamtleistung von 10 VA erreicht.
Ist der RKPT 10212 für den Einsatz in geräuschsensiblen Umgebungen wie Hi-Fi-Systemen geeignet?
Ja, der RKPT 10212 ist aufgrund seiner Ringkerntopologie, die zu sehr geringen magnetischen Streufeldern führt, hervorragend für den Einsatz in geräuschsensiblen Umgebungen wie Hi-Fi-Systemen geeignet. Diese Eigenschaft minimiert Interferenzen mit empfindlichen Audioschaltungen und trägt zu einer klaren und störungsfreien Signalwiedergabe bei.
Welche Art von Schutzschaltungen sind in diesem Transformator integriert?
Der RKPT 10212 verfügt primär über die elektrische Isolationsschutzfunktion zwischen Primär- und Sekundärwicklungen sowie gegen den Kern, um die Sicherheit zu gewährleisten. Es sind keine aktiven Schutzschaltungen wie Überlastschutz oder Temperatursicherungen direkt im Transformator integriert, da dies typischerweise durch externe Schutzeinrichtungen im Gesamtsystem realisiert wird. Die robuste Bauweise und die geringe Wärmeentwicklung tragen jedoch zur Betriebssicherheit bei.
