Ringkerntrafos: Effizienz, Kompaktheit und präzise Leistung für Ihre anspruchsvollen Anwendungen
Bei Lan.de finden Sie eine exklusive Auswahl an Ringkerntrafos, die speziell für höchste Ansprüche an Effizienz, Leistungsdichte und Zuverlässigkeit konzipiert wurden. Ob für Audio-Systeme, medizinische Geräte, industrielle Steuerungen, Beleuchtungslösungen oder spezialisierte Stromversorgungen – unsere Ringkerntrafos bieten die ideale Basis für störungsfreie und energieeffiziente elektrische Systeme. Entdecken Sie eine Vielfalt an Primär- und Sekundärspannungen, Leistungsklassen und Bauformen, die präzise auf die Bedürfnisse von professionellen Anwendern, Entwicklern und anspruchsvollen Hobbyisten zugeschnitten sind.

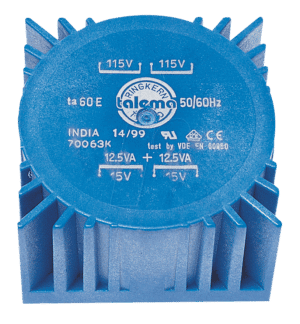

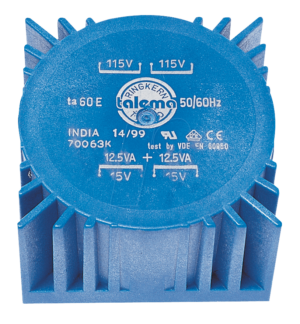

Das Besondere an Ringkerntransformatoren
Ringkerntransformatoren unterscheiden sich signifikant von herkömmlichen EI- oder MU-Metallkern-Transformatoren durch ihren einzigartigen Aufbau. Der Kern besteht aus einem geschlossenen Ring, der typischerweise aus hochwertigem, amorphem oder nanokristallinem Metallband oder aus einem geschichteten Siliziumstahl gefertigt ist. Die Wicklungen werden gleichmäßig und oft überlappend um den gesamten Umfang des Ringkerns aufgebracht. Diese Bauweise führt zu einer Reihe von Vorteilen, die Ringkerntrafos für viele Hightech-Anwendungen zur ersten Wahl machen.
Vorteile von Ringkerntransformatoren
- Hohe Effizienz: Durch den geschlossenen magnetischen Kreis und die optimierte Wicklungstechnik wird der Kernflussverlust minimiert. Dies resultiert in Wirkungsgraden von über 95%, was zu geringeren Betriebskosten und weniger Abwärme führt.
- Geringe Magnetfeldstreuung: Die gleichmäßige Verteilung der Wicklungen auf dem Ringkern reduziert die externen Magnetfelder erheblich. Dies ist entscheidend in empfindlichen Umgebungen wie Hi-Fi-Audio-Anlagen oder medizinischen Geräten, wo Störungen durch Streufelder vermieden werden müssen.
- Kompakte Bauform und geringes Gewicht: Im Vergleich zu EI-Transformatoren gleicher Leistung bieten Ringkerntrafos eine deutlich höhere Leistungsdichte. Sie sind kleiner, leichter und ermöglichen somit kompaktere Gerätekonstruktionen.
- Geringe Leerlaufverluste: Die hervorragende magnetische Kopplung und der geringe magnetische Widerstand des Kerns führen zu sehr niedrigen Leerlaufströmen und -verlusten.
- Gute Überlastbarkeit: Ringkerntrafos können kurzzeitig höhere Lasten aufnehmen, ohne sofort überhitzt zu werden, was sie robuster macht.
- Gleichmäßige Wärmeentwicklung: Die Wärme verteilt sich gleichmäßig über die gesamte Oberfläche des Ringkerns und der Wicklungen, was eine effektivere Kühlung ermöglicht und die Lebensdauer verlängert.
Worauf Kunden beim Kauf von Ringkerntrafos achten müssen
Die Auswahl des richtigen Ringkerntrafos erfordert die Berücksichtigung mehrerer Schlüsselfaktoren, um eine optimale Leistung und Sicherheit zu gewährleisten. Bei Lan.de unterstützen wir Sie mit umfassenden Produktinformationen und Expertenwissen.
Auswahlkriterien für Ringkerntrafos
- Leistung (VA): Die Scheinleistung in Voltampere (VA) ist das wichtigste Kriterium. Sie muss den maximalen Strombedarf der angeschlossenen Geräte decken und einen ausreichenden Puffer für Spitzenlasten oder zukünftige Erweiterungen bieten. Eine Faustregel ist, die Summe der benötigten Leistungen der angeschlossenen Verbraucher zu ermitteln und einen Sicherheitsfaktor von 10-25% hinzuzurechnen.
- Spannungen (Primär und Sekundär): Achten Sie auf die exakten Primärspannungen (z.B. 230V AC für den Netzanschluss) und die gewünschten Sekundärspannungen (z.B. 2x12V AC für eine symmetrische Stromversorgung). Achten Sie auf die Toleranzen der Sekundärspannungen im unbelasteten Zustand, da diese unter Last abfallen.
- Anzahl der Wicklungen: Ringkerntrafos sind oft mit mehreren Sekundärwicklungen ausgestattet, die parallel geschaltet werden können, um höhere Ströme zu erzielen, oder in Serie, um höhere Spannungen zu erreichen. Suchen Sie nach Modellen mit der passenden Anzahl und Konfiguration von Wicklungen für Ihre spezifische Anwendung.
- Strombelastbarkeit pro Wicklung: Überprüfen Sie die maximale Strombelastbarkeit jeder einzelnen Sekundärwicklung, insbesondere wenn Sie planen, Wicklungen parallel zu schalten.
- Abmessungen und Einbaumöglichkeiten: Die kompakte Bauform ist ein Hauptvorteil, doch die genauen Abmessungen sind entscheidend für die Integration in Ihr Gehäuse oder Gerät. Achten Sie auf Angaben wie Durchmesser, Höhe und Lochbild für die Montage. Oft werden spezielle Montagekits mitgeliefert oder sind optional erhältlich.
- Schutzklassen und Zertifizierungen: Für professionelle Anwendungen sind Zertifizierungen nach relevanten Normen wie IEC 61558 (Sicherheit von Transformatoren und Stromversorgungen) oder spezifische Normen für Medizintechnik (z.B. IEC 60601) wichtig. Dies gewährleistet die Einhaltung von Sicherheitsstandards.
- Material des Kerns: Amorphe Metalle und Nanokristalline Legierungen bieten oft höhere Effizienz und geringere Verluste als herkömmlicher kornorientierter Siliziumstahl, sind aber auch teurer. Für anspruchsvolle Audio- oder Industrieanwendungen sind sie oft die bevorzugte Wahl.
- Elektrische Sicherheit: Achten Sie auf die Isolation zwischen Primär- und Sekundärwicklung sowie auf die Isolation des Gehäuses und der Anschlüsse. Schutzleiteranschlüsse sind für die Sicherheit unerlässlich.
- Thermischer Schutz: Einige Ringkerntrafos verfügen über integrierte Thermosicherungen oder Temperaturschalter, die den Trafo bei Überhitzung abschalten. Dies ist ein wichtiges Sicherheitsmerkmal.
Klassifizierung und Anwendungsbereiche von Ringkerntrafos
Die Vielfalt an Ringkerntrafos ermöglicht ihren Einsatz in zahlreichen Bereichen. Unsere Auswahl deckt die gängigsten Leistungsklassen und Spannungsbereiche ab, um den unterschiedlichen Anforderungen gerecht zu werden.
| Merkmal | Beschreibung | Typische Anwendungsbereiche | Vorteile für diese Anwendung |
|---|---|---|---|
| Leistungsklasse | Von wenigen VA (z.B. 10VA) bis zu mehreren kVA (z.B. 5kVA) | Kleine Signalverarbeitung, Hi-Fi-Audio, Beleuchtung, Industriesteuerungen, Medizintechnik, Stromversorgungen | Maßgeschneiderte Energieversorgung, Effizienzsteigerung, kompakte Bauweise |
| Spannungsvarianten | Einzelfach-Sekundärspannungen (z.B. 12V, 24V), Doppelt-Sekundärspannungen (z.B. 2x12V, 2x24V) für symmetrische oder serielle/parallele Verschaltung | Operationsverstärker-Netzteile, Leistungsverstärker, universelle Stromversorgungen | Flexibilität bei der Spannungsausgabe, Erzeugung von symmetrischen Spannungen |
| Kernmaterial | Kornorientierter Siliziumstahl, amorphe Metalle, nanokristalline Legierungen | Allgemeine Anwendungen, anspruchsvolle Audio- und Messtechnik, hocheffiziente Netzteile | Hohe Effizienz, geringe Verluste, minimierte magnetische Streufelder (bei amorphen/nanokristallinen Kernen) |
| Isolationsklassen | Typischerweise Schutzklasse II (doppelt isoliert), oder Schutzklasse I mit Erdung | Medizintechnik, Geräte mit direkter Berührungsmöglichkeit, Netzgeräte | Erhöhte Sicherheit, Einhaltung internationaler Normen |
| Magnetfeldstreuung | Sehr gering bei Ringkerntrafos (typisch <1% der Gesamtleistung) | Hi-Fi-Audiogeräte, Messtechnik, empfindliche Elektronik, Krankenhausgeräte | Verhindert Störungen von empfindlichen Schaltungen, gewährleistet Signalintegrität |
| Konstruktion | Offen, vergossen, mit integriertem Schutz, mit Montageflansch | Geräteintegration, Schutz vor Umwelteinflüssen, einfache Montage | Passt sich an verschiedene Einbausituationen an, erhöht Lebensdauer und Sicherheit |
| Zertifizierungen | CE, UL, VDE, IEC 61558, IEC 60601 | Exportmärkte, sicherheitskritische Anwendungen, industrielle Zulassungen | Erfüllung gesetzlicher Anforderungen, Marktzulassung |
Häufig gestellte Fragen zu Ringkerntrafos
FAQ – Häufig gestellte Fragen zu Ringkerntrafos
Was ist der Unterschied zwischen einem Ringkerntrafo und einem EI-Transformator?
Der Hauptunterschied liegt in der Kernform und der Wicklungsanordnung. Ein Ringkerntrafo hat einen ringförmigen Kern aus Bandmaterial oder geschichteten Blechen, um den die Wicklungen gleichmäßig gewickelt werden. Ein EI-Transformator verwendet einen Kern aus gestapelten E- und I-förmigen Blechen. Ringkerntrafos sind in der Regel effizienter, kompakter, leichter und weisen eine geringere magnetische Feldstreuung auf.
Warum sind Ringkerntrafos teurer als EI-Transformatoren?
Die Herstellung von Ringkerntrafos ist aufwendiger. Der Kern wird oft aus hochwertigen amorphem oder nanokristallinem Material gefertigt oder aus Siliziumstahlband gewickelt. Die Wicklung erfolgt durch spezielle Maschinen, die die Drähte gleichmäßig und eng über den gesamten Umfang des Ringkerns aufbringen. Diese präzisen Fertigungsprozesse und die Materialwahl führen zu höheren Kosten, die sich jedoch in verbesserter Leistung und Effizienz auszahlen.
Welche Leistungsklasse benötige ich für meine Anwendung?
Die benötigte Leistung (in VA) hängt vom Gesamtstromverbrauch Ihrer angeschlossenen Geräte ab. Addieren Sie die Nennleistungen aller Verbraucher und multiplizieren Sie diese mit einem Sicherheitsfaktor von mindestens 1,25 (für 25% Puffer). Berücksichtigen Sie auch kurzzeitige Spitzenlasten oder die Aufnahme von Einschaltströmen.
Kann ich mehrere Sekundärspannungen von einem Ringkerntrafo abgreifen?
Ja, viele Ringkerntrafos sind mit mehreren separaten Sekundärwicklungen ausgestattet. Diese können für unterschiedliche Spannungsniveaus genutzt werden. Beachten Sie jedoch die maximale Strombelastbarkeit jeder einzelnen Wicklung sowie die Gesamtausgangsleistung des Trafos. Durch Parallelschaltung von Wicklungen gleicher Spannung und gleicher Leistung können Sie höhere Ströme erzielen, während eine Reihenschaltung die Spannung erhöht.
Was bedeutet „magnetische Feldstreuung“ und warum ist sie bei Ringkerntrafos gering?
Magnetische Feldstreuung bezeichnet das unerwünschte Magnetfeld, das außerhalb des Transformators abgestrahlt wird. Bei Ringkerntrafos ist die Streuung sehr gering, da der geschlossene Kernfluss und die gleichmäßige Verteilung der Wicklungen eine sehr gute magnetische Kopplung bewirken und kaum magnetische Feldlinien den Kern ungenutzt verlassen. Dies ist kritisch für empfindliche Elektronik, wie z.B. Hi-Fi-Audiogeräte oder medizinische Geräte.
Welche Normen sind für Ringkerntrafos relevant?
Für Sicherheitstransformatoren ist die Norm IEC 61558 von zentraler Bedeutung. Speziell für medizinische Geräte sind die Normen der IEC 60601-Reihe relevant. Darüber hinaus können je nach Einsatzgebiet und Zielmarkt weitere Normen wie UL (für Nordamerika) oder VDE (für Deutschland) relevant sein. Die CE-Kennzeichnung zeigt die Konformität mit europäischen Richtlinien an.
