Rik 16 – Der Hochleistungs-Ringkern für anspruchsvolle Elektronikprojekte
Der RIK 16 Ringkern aus Ferroxcube, N27 ist die ideale Lösung für alle, die maximale Effizienz und Zuverlässigkeit in ihren elektrischen und elektronischen Schaltungen benötigen. Entwickelt für Ingenieure, Entwickler und anspruchsvolle Bastler, optimiert dieser Kern die Energieübertragung und minimiert unerwünschte Verluste in einer Vielzahl von Anwendungen, von Stromversorgungen bis hin zu Filterkreisen.
Überragende Leistung dank Ferroxcube N27 Material
Der Schlüssel zur herausragenden Performance des RIK 16 liegt in der Verwendung des Ferroxcube N27 Materials. Dieses spezialisierte Ferritmaterial zeichnet sich durch seine exzellenten magnetischen Eigenschaften aus, insbesondere durch eine hohe Permeabilität bei gleichzeitig geringen Verlusten über einen breiten Frequenzbereich. Im Vergleich zu Standard-Ferriten oder anderen Kernmaterialien bietet Ferroxcube N27 eine signifikant verbesserte Energieeffizienz. Dies bedeutet, dass weniger Energie als Wärme verloren geht, was zu kühleren Betriebstemperaturen und einer insgesamt höheren Systemstabilität führt.
Hauptvorteile des RIK 16 Ringkerns
- Optimierte Energieeffizienz: Durch die geringen Kernverluste des N27 Materials wird die in Ihrem Stromkreis übertragene Energie maximal genutzt, was zu einer Reduzierung des Stromverbrauchs und einer verbesserten Wärmeableitung führt.
- Kompakte Bauform: Ringkerne bieten im Vergleich zu anderen Induktorformen eine höhere Induktivität pro Volumeneinheit. Der RIK 16 ermöglicht somit kompaktere Designs Ihrer elektronischen Geräte, ohne Kompromisse bei der Leistung einzugehen.
- Reduzierte elektromagnetische Interferenzen (EMI): Die Ringform des Kerns sorgt für eine natürliche Abschirmung der magnetischen Felder. Dies minimiert die Abstrahlung unerwünschter elektromagnetischer Störungen, was für die Entwicklung störungsarmer Schaltungen unerlässlich ist.
- Hohe Sättigungsflussdichte: Das N27 Material ermöglicht eine hohe Sättigungsflussdichte, was bedeutet, dass der Kern auch bei höheren Stromstärken seine magnetischen Eigenschaften beibehält und somit ein stabileres Verhalten über einen größeren Betriebsbereich gewährleistet.
- Vielseitige Anwendungsgebiete: Von DC/DC-Wandlern und AC/DC-Netzteilen über HF-Transformatoren und Leistungsfilter bis hin zu Drosseln – der RIK 16 ist eine zuverlässige Wahl für eine breite Palette anspruchsvoller Applikationen.
- Langlebigkeit und Zuverlässigkeit: Ferroxcube-Materialien sind für ihre Robustheit und Beständigkeit unter verschiedenen Betriebsbedingungen bekannt. Der RIK 16 ist somit eine Investition in die langfristige Stabilität Ihrer Elektronik.

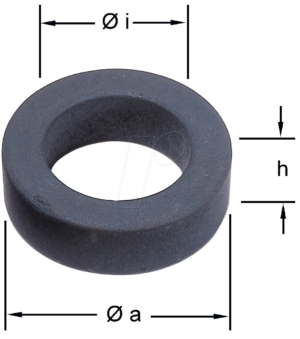

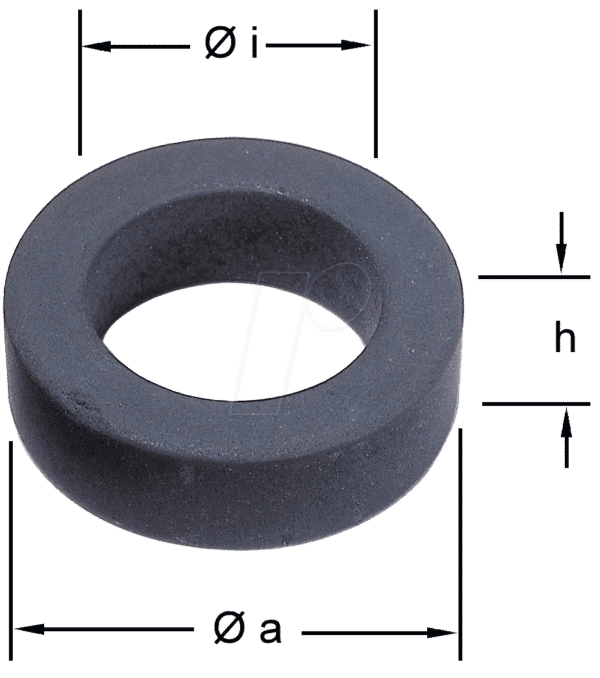

Technische Spezifikationen und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Kernmaterial | Ferroxcube N27 |
| Typ | Ringkern |
| Äußerer Durchmesser (OD) | Ca. 16 mm (präzise Maße variieren je nach exakter Ausführung des RIK 16 Modells) |
| Innerer Durchmesser (ID) | Variiert je nach Modell, optimiert für Wickelkapazität |
| Höhe | Variiert je nach Modell, optimiert für Induktivitätswerte |
| Permeabilität (initial) | Hoch, charakteristisch für N27 zur Maximierung der Induktivität |
| Verlustfaktor | Sehr gering, insbesondere bei höheren Frequenzen, dank N27 Material |
| Sättigungsflussdichte (Bsat) | Hohe Bsat-Werte für robusten Betrieb unter Last |
| Anwendungsfrequenzbereich | Breitbandig, besonders geeignet für Frequenzen im kHz- bis niedrigen MHz-Bereich |
| Temperaturbereich | Für den Einsatz in gängigen industriellen und Consumer-Elektronik-Temperaturbereichen ausgelegt |
Präzision in der Anwendung: Filter und Energiespeicherung
Der RIK 16 Ringkern ist aufgrund seiner Materialeigenschaften und der Ringform prädestiniert für den Einsatz in kritischen Filteranwendungen. In Schaltnetzteilen fungiert er oft als Kern für Ausgangsfilter, um unerwünschte Brummspannungen zu minimieren und eine saubere Gleichspannung zu gewährleisten. Seine hohe Induktivität pro Volumeneinheit ermöglicht hierbei kompakte Designs, die den Anforderungen moderner, platzkritischer Geräte entgegenkommen. Darüber hinaus spielt er eine entscheidende Rolle in der Energiespeicherung, beispielsweise in Pulsweitenmodulations (PWM)-Anwendungen, wo er eine effiziente Speicherung und Freigabe magnetischer Energie ermöglicht. Die geringen Kernverluste des Ferroxcube N27 Materials sind hierbei von entscheidender Bedeutung, da sie die Effizienz des Wandlers direkt beeinflussen und die Wärmeentwicklung im System reduzieren. Dies ist besonders wichtig in Hochleistungsanwendungen, wo eine effiziente Wärmeableitung oft eine Herausforderung darstellt.
Hohe Effizienz in Transformatoren und Drosseln
In Transformatoren, insbesondere in solchen für Hochfrequenzanwendungen oder galvanische Trennung, bietet der RIK 16 Ringkern eine ausgezeichnete Wahl. Die Ringform minimiert die Streuinduktivität, was zu einer verbesserten Kopplung zwischen den Wicklungen und somit zu einer höheren Effizienz führt. Dies ist essentiell für die präzise Spannungsübertragung und die Reduzierung von Energieverlusten. Ebenso bewährt er sich als Kern für Drosseln, sei es zur Strombegrenzung, zur Glättung von Wechselströmen oder zur Energiespeicherung in Schwingkreisen. Die spezifischen magnetischen Eigenschaften des N27 Materials ermöglichen dabei die Realisierung von Drosseln mit hohen Induktivitätswerten bei gleichzeitig geringem Gleichstromwiderstand der Wicklung, was die Gesamtverluste im System weiter reduziert.
Anwendungsbereiche im Detail
Die Anwendungsbreite des RIK 16 erstreckt sich über diverse Sektoren der Elektronikentwicklung:
- Schaltnetzteile (SMPS): Kern für Ausgangsfilter, Eingangsfilter und PFC-Spulen (Power Factor Correction).
- DC/DC-Wandler: Optimierung der Energieübertragung in Buck-, Boost- und Buck-Boost-Topologien.
- HF-Transformatoren: Für Isolationszwecke und zur Anpassung von Impedanzen in Hochfrequenzschaltungen.
- LED-Treiber: Gewährleistung einer stabilen und effizienten Stromversorgung für LED-Anwendungen.
- Audio-Verstärker: Einsatz in Filterstufen und Netzteilen zur Minimierung von Rauschen und Verzerrungen.
- Induktive Ladeanwendungen: Kernmaterial für Sende- und Empfangsspulen in kabellosen Ladesystemen.
- Mess- und Regeltechnik: Realisierung von präzisen Induktivitäten für Sensoren und Regelkreise.
FAQ – Häufig gestellte Fragen zu RIK 16 – Ringkern aus Ferroxcube, N27
Was sind die Hauptvorteile von Ferroxcube N27 im Vergleich zu anderen Ferritmaterialien?
Ferroxcube N27 zeichnet sich durch eine hohe Anfangspermeabilität und sehr geringe Verluste über einen breiten Frequenzbereich aus, insbesondere im Vergleich zu Standard-Ferriten wie N87 oder N30. Dies ermöglicht höhere Energieeffizienz, geringere Wärmeentwicklung und oft kompaktere Designs.
Für welche Frequenzbereiche ist der RIK 16 am besten geeignet?
Der RIK 16 mit Ferroxcube N27 ist besonders gut für Anwendungen im Frequenzbereich von einigen Kilohertz bis in den niedrigen Megahertz-Bereich optimiert. Seine geringen Verluste machen ihn zu einer exzellenten Wahl für die meisten Schaltnetzteile und Leistungselektronikanwendungen.
Wie beeinflusst die Ringform die Leistung des Kerns?
Die Ringform minimiert die Streuung magnetischer Felder erheblich. Dies führt zu einer besseren magnetischen Kopplung, reduziert externe elektromagnetische Interferenzen (EMI) und verbessert die Effizienz von Transformatoren und Induktoren. Es ist die effizienteste Form für die Aufnahme von Wicklungen.
Kann der RIK 16 auch für höhere Stromstärken verwendet werden?
Ja, das Ferroxcube N27 Material besitzt eine hohe Sättigungsflussdichte, was bedeutet, dass der Kern auch bei höheren Stromstärken seine magnetischen Eigenschaften beibehält. Die maximale Strombelastbarkeit hängt jedoch auch von der Wicklung (Drahtdurchmesser, Anzahl der Windungen) und der Wärmeableitung ab.
Welche Arten von Wicklungen können auf den RIK 16 aufgebracht werden?
Auf den RIK 16 können verschiedene Arten von Wicklungen aufgebracht werden, je nach Anwendungszweck. Dies umfasst ein- oder mehrlagige Drahtwicklungen für Transformatoren und Drosseln. Die Auswahl des Drahtquerschnitts und der Windungsanzahl ist entscheidend für die gewünschte Induktivität und Strombelastbarkeit.
Wie wird die Induktivität des RIK 16 bestimmt?
Die Induktivität eines Ringkerns hängt von mehreren Faktoren ab: dem Kernmaterial (Permeabilität), dem Luftspalt (falls vorhanden, was bei Ringkernen selten ist), der Anzahl der Wicklungen und der Geometrie des Kerns. Die genaue Induktivität für eine spezifische Wicklung kann mit Hilfe von Induktivitätsrechnern oder durch experimentelle Messung ermittelt werden.
Was bedeutet „N27“ im Zusammenhang mit Ferroxcube?
„N27“ bezeichnet die spezifische Materialklasse von Ferroxcube. Jede Materialklasse hat definierte magnetische Eigenschaften wie Permeabilität, Sättigungsflussdichte und Verlustfaktor, die sie für bestimmte Frequenz- und Temperaturbereiche optimieren. N27 ist bekannt für seine guten Gesamteigenschaften für Leistungselektronik.
