Hochleistungs-Ringkern RIK 12 – Die Essenz für anspruchsvolle Schaltungsdesigns
Der RIK 12 Ringkern aus Ferroxcube, Material N27, ist die ideale Lösung für Ingenieure und Entwickler, die eine optimale elektromagnetische Verträglichkeit und Effizienz in ihren elektronischen Schaltungen gewährleisten müssen. Dieses Präzisionsbauteil reduziert effektiv unerwünschte Störsignale und minimiert Energieverluste in Applikationen, die höchste Anforderungen an die Signalintegrität stellen.
Präzision und Leistung: Warum RIK 12 die überlegene Wahl ist
Während herkömmliche Ferritkerne oft Kompromisse in Bezug auf Materialgüte oder geometrische Toleranzen eingehen, setzt der RIK 12 mit seinem Ferroxcube N27 Material neue Maßstäbe. Die spezielle Zusammensetzung des N27 Materials bietet eine herausragende Permeabilität über einen breiten Frequenzbereich, was zu einer überlegenen Induktivität und einer signifikanten Reduzierung von Kernverlusten führt. Dies ermöglicht kompaktere Designs, höhere Effizienz und verbesserte Signalqualität, selbst unter anspruchsvollen Betriebsbedingungen. Die präzise Fertigung des Ringkerns minimiert Streuinduktivitäten und sorgt für eine konsistente Leistung.
Material und Haptik: Ferroxcube N27 im Detail
Der RIK 12 Ringkern besteht aus einem hochwertigen Ferroxcube-Material der Sorte N27. Dieses Material zeichnet sich durch seine ferromagnetischen Eigenschaften aus, die es für eine Vielzahl von Induktivitätsanwendungen prädestinieren. Die Sorte N27 wurde speziell für Anwendungen entwickelt, die eine hohe Permeabilität bei niedrigen bis mittleren Frequenzen erfordern, während gleichzeitig moderate Verluste gewährleistet sind. Dies macht ihn zu einer vielseitigen Wahl für Netzfilter, Drosseln und Transformatoren. Die Oberfläche des Kerns ist glatt und homogen, was eine einfache Handhabung und Integration in bestehende Schaltungen ermöglicht. Die thermische Stabilität des Materials gewährleistet eine zuverlässige Performance auch bei erhöhten Betriebstemperaturen.
Design-Merkmale und Einsatzmöglichkeiten
Der RIK 12 Ringkern besticht durch seine kompakte Bauform und seine optimierte Geometrie, die eine maximale Wickelkapazität bei minimalem Bauraum ermöglicht. Diese Eigenschaften sind entscheidend für die Entwicklung moderner, platzsparender elektronischer Geräte. Seine Form als Ringkern bietet zudem den Vorteil einer geringen magnetischen Streuung, was die Entstehung elektromagnetischer Interferenzen (EMI) minimiert. Dies ist von unschätzbarem Wert in empfindlichen Schaltungen, wo Signalintegrität oberste Priorität hat.
- Optimierte Wickelkapazität: Ermöglicht die Realisierung hoher Induktivitäten auf kleinstem Raum.
- Geringe magnetische Streuung: Reduziert unerwünschte elektromagnetische Abstrahlung und minimiert Übersprechen zwischen Komponenten.
- Hohe Sättigungsinduktion: Gewährleistet eine stabile Leistung auch bei hohen Strombelastungen.
- Hervorragende Temperaturstabilität: Behält seine Leistungsfähigkeit über einen weiten Temperaturbereich bei.
- Hohe Permeabilität: Effiziente Induktion mit geringer Anzahl an Windungen.
- Reduzierte Kernverluste: Steigert die Gesamteffizienz der Schaltung und minimiert Wärmeentwicklung.
Technische Spezifikationen im Überblick
Der RIK 12 Ringkern aus Ferroxcube N27 bietet eine überzeugende Kombination aus elektrischen und physikalischen Eigenschaften, die ihn für anspruchsvolle Anwendungen qualifiziert.
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | RIK 12 – Ringkern |
| Hersteller | Ferroxcube |
| Material | N27 |

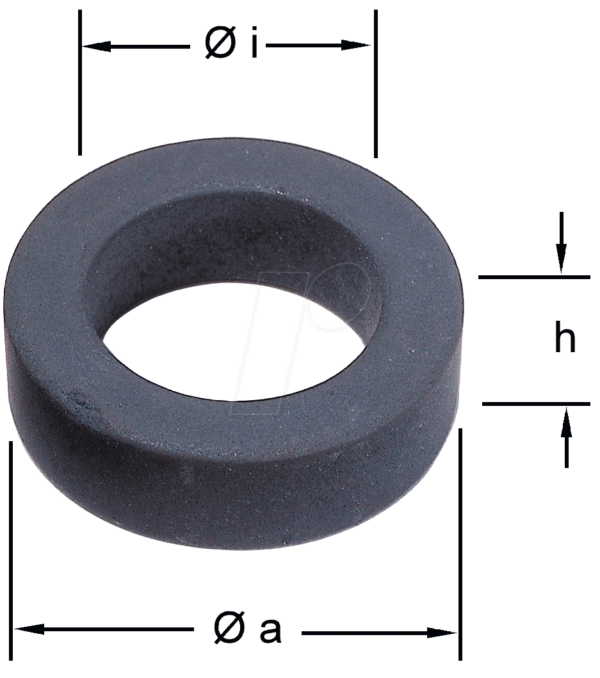

| Außendurchmesser (OD) | ca. 12 mm |
| Innendurchmesser (ID) | ca. 7 mm |
| Höhe (H) | ca. 4 mm |
| Anfangspeameabilität (µi) | ca. 2700 |
| Verlustfaktor (tan δ / µi) bei 10 kHz | < 15 x 10⁻⁶ |
| Curie-Temperatur (Tc) | ca. 240 °C |
| Anwendungsfrequenzbereich | Bis ca. 1 MHz (abhängig von Verlustanforderungen) |
| Formfaktor | Ringkern |
| Oberflächenbeschaffenheit | Matt, leicht strukturiert zur besseren Drahtfixierung |
Der Vorteil von Ferroxcube N27 für Ihre Projekte
Die Wahl des richtigen Kernmaterials ist entscheidend für die Performance und Zuverlässigkeit einer elektronischen Schaltung. Ferroxcube N27, das Kernmaterial des RIK 12, ist eine bewährte Wahl für eine breite Palette von Anwendungen, bei denen ein Gleichgewicht zwischen hoher Anfangspermeabilität und moderaten Verlusten erforderlich ist. Seine Eigenschaften sind besonders vorteilhaft in:
- Schaltnetzteilen: Zur Erzielung hoher Wirkungsgrade und zur Reduzierung von EMI.
- EMI-Filtern: Zur effektiven Unterdrückung von Störsignalen im Netzteilbereich.
- Induktivitäten und Drosseln: Für präzise Strom- und Spannungsglättung.
- Transformatoren: Zur effizienten Energieübertragung.
- HF-Anwendungen: Wo eine kontrollierte Induktivität über einen bestimmten Frequenzbereich benötigt wird.
Die hohe Anfangspermeabilität des N27 Materials bedeutet, dass bereits wenige Windungen eines Drahtes eine signifikante Induktivität erzeugen können. Dies trägt zur Miniaturisierung von Bauteilen bei und reduziert die Länge des verwendeten Kupfers, was wiederum den ohmschen Widerstand und somit die Verluste senkt. Die konsistenten Materialeigenschaften von Ferroxcube N27, hergestellt nach strengen Qualitätsstandards, gewährleisten eine wiederholbare und zuverlässige Leistung über die Lebensdauer des Produkts.
Häufig gestellte Fragen zu RIK 12 – Ringkern aus Ferroxcube, N27
Was ist ein Ringkern und wofür wird er verwendet?
Ein Ringkern ist ein ringförmiges Bauteil aus magnetischem Material, das typischerweise zum Wickeln von Spulen verwendet wird. Seine Hauptfunktion besteht darin, magnetische Felder zu konzentrieren und zu leiten, wodurch die Induktivität einer Spule erhöht und unerwünschte magnetische Streufelder minimiert werden. Ringkerne sind essentiell für die Effizienz und Signalintegrität in einer Vielzahl von elektronischen Anwendungen wie Netzteilen, Filtern und Transformatoren.
Warum ist Ferroxcube N27 eine gute Wahl für dieses Produkt?
Ferroxcube N27 ist ein weichmagnetisches Ferritmaterial, das sich durch eine hohe Anfangspermeabilität und relativ geringe Verluste bei mittleren Frequenzen auszeichnet. Diese Eigenschaften machen es ideal für Anwendungen, bei denen eine hohe Induktivität bei gleichzeitiger Effizienz und minimierter Wärmeentwicklung erforderlich ist. Es bietet ein hervorragendes Preis-Leistungs-Verhältnis für viele gängige Schaltungsdesigns.
Welche Vorteile bietet die Ringkernform gegenüber anderen Kernformen?
Die Ringkernform bietet signifikante Vorteile gegenüber anderen Kernformen wie z.B. EI- oder Toroidkernen mit Luftspalt. Durch seine geschlossene magnetische Struktur weist er eine sehr geringe magnetische Streuung auf. Dies reduziert die elektromagnetische Interferenz (EMI) und das Übersprechen zu benachbarten Komponenten erheblich. Zudem ermöglicht die gleichmäßige Wickelverteilung eine höhere Effizienz und eine bessere Ausnutzung des magnetischen Materials.
Wie wähle ich die richtige Anzahl von Windungen für den RIK 12?
Die Anzahl der benötigten Windungen hängt von der gewünschten Induktivität (L) ab, die durch die Kerngeometrie (A L-Wert, der die Induktivität pro Windung angibt) und die Anzahl der Windungen (N) bestimmt wird. Die Formel lautet L = A L N². Sie können den A L-Wert für das spezifische Kernmaterial und die Abmessungen finden und dann die gewünschte Induktivität einsetzen, um die benötigte Anzahl von Windungen zu berechnen. Beachten Sie auch die Strombelastbarkeit des Kerns und die Wickeldrahtstärke.
Kann der RIK 12 in Hochfrequenzanwendungen eingesetzt werden?
Der RIK 12 mit Ferroxcube N27 ist für Frequenzen bis etwa 1 MHz geeignet, abhängig von den spezifischen Verlustanforderungen. Für höhere Frequenzen, insbesondere im MHz-Bereich und darüber, wären Materialien mit geringeren Verlusten wie N87 oder N97 besser geeignet. Die genaue Eignung hängt von der spezifischen Anwendung und den Toleranzen bezüglich der Kernverluste ab.
Wie werden die Abmessungen des Ringkerns gemessen?
Die Abmessungen eines Ringkerns werden üblicherweise als Außendurchmesser (OD), Innendurchmesser (ID) und Höhe (H) angegeben. Diese Maße definieren die äußere Grenze, die innere Öffnung und die Dicke des Kerns. Für den RIK 12 sind dies typischerweise die kritischen Abmessungen, die bei der Auswahl des richtigen Kerns für eine bestimmte Wickel- oder Montageanforderung berücksichtigt werden müssen.
Welchen Einfluss hat die Temperatur auf die Leistung des RIK 12?
Wie alle Ferritmaterialien hat auch Ferroxcube N27 eine von der Temperatur abhängige Permeabilität. Innerhalb des angegebenen Betriebstemperaturbereichs ist die Änderung gering und für viele Anwendungen vernachlässigbar. Oberhalb der Curie-Temperatur (ca. 240 °C für N27) verliert das Material seine ferromagnetischen Eigenschaften und damit seine Funktion als Induktivitätskern. Eine ausreichende Kühlung oder die Auswahl eines Kerns mit höherer Curie-Temperatur ist bei extremen Betriebsbedingungen unerlässlich.
