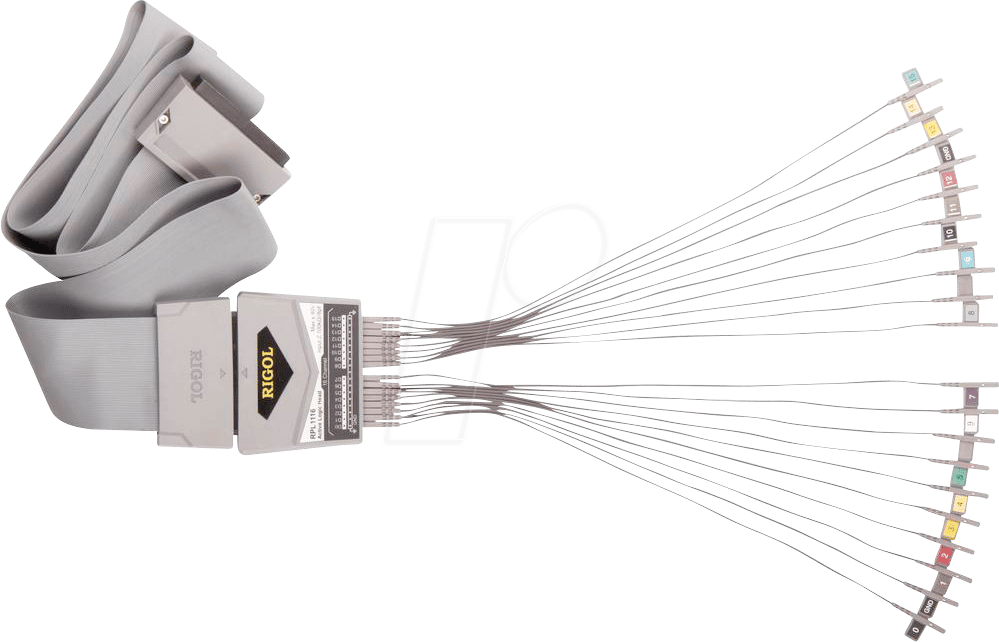

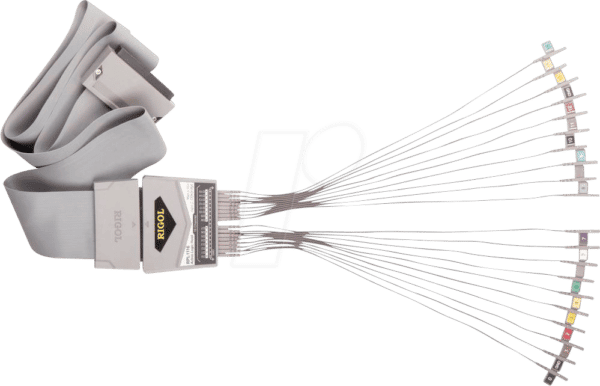

Digitale Logikanalyse für Präzision: RIGOL RPL1116 – 16-Kanal-Logikprobe für Rigol DS1000Z+
Für Entwickler, Ingenieure und Technikbegeisterte, die komplexe digitale Schaltungen analysieren und debuggen müssen, bietet die RIGOL RPL1116 – 16-Kanal Digital Logic Probe eine unverzichtbare Lösung. Dieses hochentwickelte Zubehörteil löst das Problem der unzureichenden Kanalanzahl und der eingeschränkten Sichtbarkeit digitaler Signale, die bei Standard-Oszilloskopen auftreten. Sie ist die ideale Ergänzung für Besitzer von Rigol DS1000Z+ Oszilloskopen, die ihre Messmöglichkeiten auf ein neues Level heben möchten.
Optimale Erweiterung für Rigol DS1000Z+ Oszilloskope
Die RIGOL RPL1116 wurde speziell entwickelt, um die Funktionalität Ihres Rigol DS1000Z+ Oszilloskops nahtlos zu erweitern. Anstatt separate, spezialisierte Geräte verwenden zu müssen oder Kompromisse bei der Anzahl der gleichzeitig zu analysierenden digitalen Kanäle einzugehen, integriert diese Logikprobe 16 digitale Kanäle direkt in Ihr bestehendes Messsystem. Dies ermöglicht eine umfassende und synchronisierte Erfassung und Analyse digitaler Signale, was für die Fehlersuche in komplexen digitalen Systemen, Mikrocontroller-Projekten und Kommunikationsprotokollen unerlässlich ist.
Umfassende Analyse digitaler Signale
Die Stärke der RIGOL RPL1116 liegt in ihrer Fähigkeit, eine detaillierte und präzise Analyse digitaler Signalmuster zu liefern. Mit 16 digitalen Kanälen können Sie eine Vielzahl von Signalen gleichzeitig überwachen und korrelieren. Dies ist entscheidend, um Timing-Probleme, Glitches oder unerwünschte Wechselwirkungen zwischen verschiedenen digitalen Leitungen zu identifizieren, die mit weniger Kanälen unentdeckt bleiben würden.
Warum die RIGOL RPL1116 die überlegene Wahl ist:
- Maximale Kanalanzahl: Mit 16 Kanälen bietet die RPL1116 eine deutlich höhere Erfassungskapazität als viele integrierte Logikanalysator-Funktionen oder einfachere Logikproben.
- Nahtlose Integration: Speziell für Rigol DS1000Z+ Oszilloskope konzipiert, garantiert sie eine optimale Kompatibilität und einfache Bedienung.
- Detailgenaue Darstellung: Ermöglicht die Visualisierung von digitalen Zuständen (HIGH/LOW) im Zeitverlauf, synchronisiert mit analogen Signalen, was tiefgehende Einblicke in das Verhalten Ihrer Schaltung gewährt.
- Effizientes Debugging: Beschleunigt den Prozess der Fehlersuche erheblich, indem es erlaubt, mehrere digitale Signale gleichzeitig zu beobachten und deren Zusammenspiel zu verstehen.
- Robuste Bauweise: Gefertigt für den professionellen Einsatz, verspricht sie Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen und Designmerkmale
Die RIGOL RPL1116 zeichnet sich durch eine durchdachte Konstruktion aus, die sowohl Funktionalität als auch Benutzerfreundlichkeit in den Vordergrund stellt. Die hochwertigen Anschlusskabel und die kompakte Bauweise sorgen für eine einfache Handhabung und präzise Signalübertragung.
| Merkmal | Beschreibung |
|---|---|
| Anzahl der digitalen Kanäle | 16 |
| Kompatibilität | Rigol DS1000Z+ Serie Oszilloskope |
| Signalpegel-Erkennung | Automatische Erkennung von TTL- und CMOS-Pegeln mit flexiblen Schwellenwerten (abhängig vom Oszilloskop-Modell) |
| Eingangsimpedanz | Hohe Impedanz zur Minimierung der Belastung der zu testenden Schaltung |
| Kabellänge pro Kanal | Optimiert für Signalintegrität und einfache Verlegung im Messaufbau |
| Anschlussart | Stecker für einfache und sichere Verbindung mit dem Oszilloskop und den Testpunkten |
| Gehäusematerial | Hochwertiger, widerstandsfähiger Kunststoff für Langlebigkeit und Schutz der internen Komponenten |
| Anwendungsbereiche | Entwicklung digitaler Schaltungen, Mikrocontroller-Programmierung, Kommunikationsprotokoll-Analyse, Embedded Systems Debugging |
Erweiterte Einsatzmöglichkeiten und Anwendungsgebiete
Die RIGOL RPL1116 eröffnet neue Dimensionen in der Analyse digitaler Systeme. Ob Sie serielle Kommunikationsprotokolle wie I2C, SPI oder UART untersuchen, die präzise Synchronisation mehrerer Steuerleitungen in einem Mikrocontroller-System überprüfen oder Timing-Fehler in schnellen digitalen Designs aufdecken müssen – diese Logikprobe liefert die notwendigen Daten. Die Fähigkeit, Trigger-Bedingungen basierend auf kombinierten digitalen Signalen zu setzen, ermöglicht eine noch gezieltere Fehlerlokalisierung. Die Integration mit den Trigger- und Analysefunktionen des Rigol DS1000Z+ Oszilloskops schafft ein mächtiges Werkzeug für die digitale Signalverarbeitung.
Intelligente Signalverarbeitung und Triggerung
Die RIGOL RPL1116 ermöglicht eine intelligente Interpretation digitaler Signale. Durch die direkte Anbindung an das Rigol DS1000Z+ Oszilloskop können Sie die erfassten digitalen Muster in verschiedenen Ansichten darstellen, wie zum Beispiel eine Timing-Diagramm-Darstellung, die den Zustand jedes Kanals über die Zeit zeigt. Dies ist von unschätzbarem Wert, um die genaue Sequenz von Ereignissen zu verstehen und potenzielle Konflikte zu identifizieren. Die Möglichkeit, digitale Triggerungen zu konfigurieren – beispielsweise das Auslösen eines Triggers, wenn eine bestimmte bit-Sequenz auf mehreren Kanälen gleichzeitig auftritt – vereinfacht das Erfassen seltener oder transiente Fehler erheblich.
Die Vorteile für Ihre Projekte
- Schnellere Fehlersuche: Reduzieren Sie den Zeitaufwand für die Identifizierung und Behebung von Fehlern in digitalen Schaltungen.
- Verbesserte Design-Validierung: Stellen Sie sicher, dass Ihre digitalen Designs wie erwartet funktionieren.
- Tieferes Verständnis: Erhalten Sie detaillierte Einblicke in das Verhalten Ihrer digitalen Systeme.
- Kosteneffizienz: Erweitern Sie die Fähigkeiten Ihres vorhandenen Oszilloskops, anstatt in ein neues, teures Gerät investieren zu müssen.
- Zuverlässige Messergebnisse: Die präzise Signalübertragung und die hochwertige Verarbeitung gewährleisten genaue und reproduzierbare Ergebnisse.
Anleitung zur Integration und Nutzung
Die RIGOL RPL1116 ist für eine einfache Integration konzipiert. Die mitgelieferten Anschlusskabel werden direkt mit den digitalen Kanälen Ihres Rigol DS1000Z+ Oszilloskops verbunden. Die entsprechende Software-Unterstützung im Oszilloskop ermöglicht die Konfiguration und Anzeige der digitalen Signale. Eine sorgfältige Auswahl der Testpunkte in Ihrer Schaltung und eine saubere Verdrahtung sind entscheidend für optimale Messergebnisse. Achten Sie auf die korrekte Zuordnung der einzelnen Logikprobe-Kanäle zu den entsprechenden Signalen Ihrer zu untersuchenden Schaltung, um eine aussagekräftige Analyse zu gewährleisten.
Präzision und Zuverlässigkeit im Einsatz
Bei der Analyse digitaler Systeme ist Präzision von größter Bedeutung. Die RIGOL RPL1116 wurde entwickelt, um diese Anforderung zu erfüllen. Mit ihrer Fähigkeit, digitale Signale mit hoher Auflösung zu erfassen und detaillierte Informationen zu liefern, ist sie ein unverzichtbares Werkzeug für jeden, der sich mit komplexer digitaler Hardware auseinandersetzt. Die robuste Bauweise und die hochwertigen Komponenten garantieren eine lange Lebensdauer und zuverlässige Leistung, selbst in anspruchsvollen Umgebungen.
FAQ – Häufig gestellte Fragen zu RIGOL RPL1116 – 16-Kanal-Digital Logic Probe für Rigol DS1000Z+
Ist die RIGOL RPL1116 mit allen Rigol Oszilloskopen kompatibel?
Die RIGOL RPL1116 ist speziell für die Rigol DS1000Z+ Serie von Oszilloskopen konzipiert. Eine Kompatibilität mit anderen Rigol-Serien oder Oszilloskopen anderer Hersteller ist nicht garantiert und erfordert gegebenenfalls zusätzliche Adapter oder Konfigurationen.
Wie schließe ich die RIGOL RPL1116 an mein Rigol DS1000Z+ Oszilloskop an?
Die Logikprobe wird über dedizierte Anschlüsse direkt mit den digitalen Eingangskanälen Ihres Rigol DS1000Z+ Oszilloskops verbunden. Die spezifischen Anschlusspunkte und die Konfiguration werden im Handbuch Ihres Oszilloskops erläutert.
Kann die RIGOL RPL1116 auch analoge Signale messen?
Nein, die RIGOL RPL1116 ist eine reine Digital Logic Probe und dient ausschließlich zur Erfassung und Analyse von digitalen Signalen (HIGH/LOW Zustände). Für analoge Messungen benötigen Sie die analogen Kanäle Ihres Oszilloskops.
Welche Arten von digitalen Protokollen kann ich mit der RIGOL RPL1116 analysieren?
Sie können eine Vielzahl von digitalen Protokollen analysieren, solange Sie die einzelnen Signalleitungen der Probe mit den entsprechenden Signalen Ihres Protokolls verbinden. Dazu gehören unter anderem I2C, SPI, UART, parallele Busse und allgemeine digitale Steuerleitungen.
Wie unterscheidet sich die RIGOL RPL1116 von einer integrierten Logikfunktion in einem Oszilloskop?
Die RIGOL RPL1116 erweitert die Fähigkeiten Ihres Oszilloskops um 16 dedizierte digitale Kanäle, was oft mehr ist als bei integrierten Funktionen. Dies ermöglicht eine umfassendere und flexiblere Erfassung und Analyse paralleler digitaler Signale.
Muss ich spezielle Software installieren, um die RIGOL RPL1116 zu nutzen?
Die Hauptfunktionalität der RIGOL RPL1116 wird über die Benutzeroberfläche und die Software Ihres Rigol DS1000Z+ Oszilloskops gesteuert. Möglicherweise sind jedoch Firmware-Updates für Ihr Oszilloskop erforderlich, um die volle Kompatibilität zu gewährleisten.
Bietet die RIGOL RPL1116 eine Triggerung auf Protokollebene?
Die Triggerung auf Protokollebene hängt von den Fähigkeiten Ihres Rigol DS1000Z+ Oszilloskops ab. Die Logikprobe liefert die digitalen Daten, die dann vom Oszilloskop zur Erstellung komplexer Trigger-Bedingungen verwendet werden können, einschließlich anwendungsspezifischer Protokoll-Triggerungen, falls vom Oszilloskop unterstützt.
