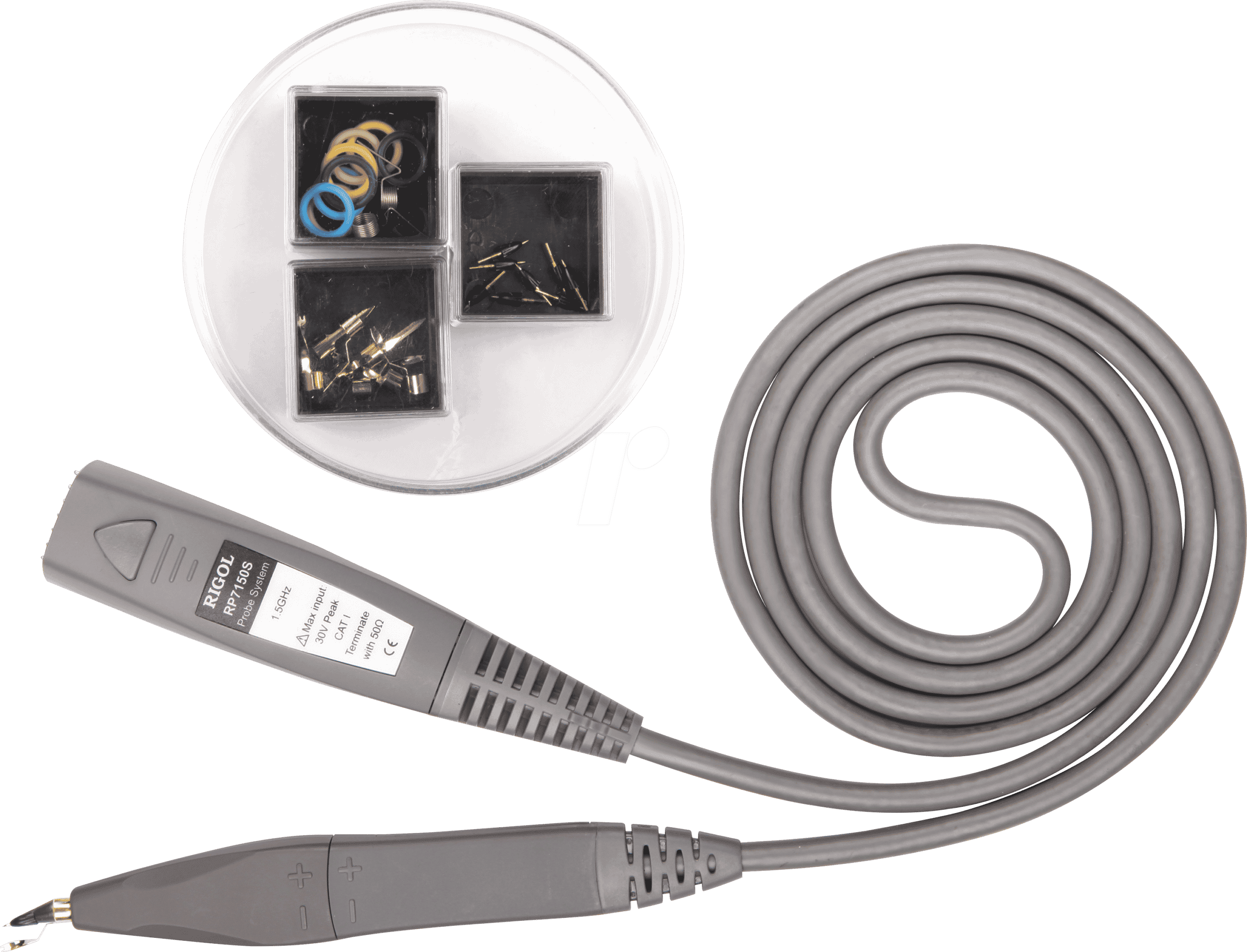

Entdecken Sie die Präzision: RIGOL RP7150S Aktiver Tastkopf für anspruchsvolle Messungen
Der RIGOL RP7150S, ein aktiver Single-Ended Tastkopf mit einer Bandbreite von 1,5 GHz, ist die essenzielle Lösung für Ingenieure und Techniker, die höchste Präzision und Signalintegrität bei der Analyse schneller digitaler Signale und Hochfrequenzschaltungen benötigen. Er adressiert das kritische Problem der Signalverfälschung durch passive Messmethoden und bietet eine überlegene Alternative für Entwicklungsingenieure, Service-Techniker und anspruchsvolle Hobbyisten, die kompromisslose Leistung bei der Fehlersuche und Charakterisierung von Schaltungen erwarten.
Höchste Signalintegrität und Messgenauigkeit
Der RIGOL RP7150S setzt neue Maßstäbe in der Signalintegrität. Durch seine aktive Designphilosophie minimiert er die Last auf die zu messende Schaltung erheblich, was insbesondere bei der Analyse von schnellen Signalen im Gigahertz-Bereich entscheidend ist. Im Gegensatz zu passiven Tastköpfen, die durch ihre inhärente Kapazität und Induktivität das zu messende Signal verzerren können, gewährleistet der RP7150S eine naturgetreue Wiedergabe der Signalformen. Dies ermöglicht eine präzisere Identifizierung von Timing-Problemen, Glitches und anderen kritischen Signalabweichungen, die mit weniger leistungsfähigen Tastköpfen unentdeckt bleiben würden.
Bahnbrechende Technologie für anspruchsvolle Anwendungen
Die Kernkompetenz des RIGOL RP7150S liegt in seiner Fähigkeit, selbst kleinste Signaldetails bei Frequenzen bis zu 1,5 GHz akkurat zu erfassen. Dies wird durch eine sorgfältig abgestimmte aktive Schaltung ermöglicht, die eine hohe Eingangsimpedanz und geringe Eingangskapazität aufweist. Diese Eigenschaften sind unerlässlich für die Messung an modernen digitalen Schaltungen, schnellen Bussystemen, RF-Komponenten und integrierten Schaltungen. Die Single-Ended-Konfiguration vereinfacht die Handhabung und den Anschluss an Standard-Oszilloskope, während die hohe Bandbreite sicherstellt, dass auch die schnellsten Signalflanken und Oberschwingungen korrekt abgebildet werden.
Umfassende Vorteile des RIGOL RP7150S
- Erweiterte Bandbreite: Mit 1,5 GHz ist der Tastkopf optimal für die Analyse modernster digitaler und Hochfrequenzschaltungen gerüstet.
- Minimale Schaltungsbelastung: Die aktive Technologie reduziert die Eingangsimpedanz und Eingangskapazität, was zu einer präziseren Messung führt und die zu messende Schaltung weniger beeinflusst.
- Hervorragende Signalwiedergabe: Erfasst feine Signaldetails und präzise Flanken, unerlässlich für die Fehlersuche in Hochgeschwindigkeitsanwendungen.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und zuverlässigen Betrieb in anspruchsvollen Labor- und Feldumgebungen.
- Vielseitige Kompatibilität: Einfache Integration mit den meisten modernen Oszilloskopen über Standard-BNC-Anschlüsse.
- Präzise Messung von Transienten: Ideal zur Erfassung kurzzeitiger Signalereignisse, die auf Systeminstabilitäten hinweisen können.
- Geringes Eigenrauschen: Minimiert den Einfluss des Tastkopfs auf das gemessene Signal, was eine höhere Messgenauigkeit gewährleistet.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RIGOL RP7150S |
| Typ | Aktiver Single-Ended Tastkopf |
| Bandbreite | 1,5 GHz |
| Eingangsimpedanz (aktiv) | Typisch > 1 MΩ || < 5 pF (variiert je nach Schaltung und Oszilloskop-Eingang) |
| Dämpfung | 1:1 (für maximale Empfindlichkeit bei geringen Signalen) |
| Anschluss | BNC |
| Stromversorgung | Über Oszilloskop-Anschluss (erfordert geeignete Oszilloskop-Schnittstelle) |
| Kabeltyp | Koaxialkabel, optimiert für Hochfrequenzanwendungen |
| Haptik & Material | Ergonomisch gestaltetes Gehäuse mit rutschfesten Oberflächen für sichere Handhabung. Hochwertige Abschirmung des Kabels zur Minimierung von Einstreuungen. Robuster Stecker für zuverlässigen Kontakt. |
| Design-Merkmale | Kompaktes Design, integrierte Schirmung, klare Markierung der Tastkopfspitze zur präzisen Platzierung auf Testpunkten. |
| Einsatzmöglichkeiten | Analyse von digitalen Schaltungen, Hochfrequenzdesign, Leistungselektronik, Entwicklung von Kommunikationssystemen, Debugging von Mikroprozessor- und FPGA-Systemen. |
Maximale Präzision durch fortschrittliche Entkopplung
Der RIGOL RP7150S zeichnet sich durch seine Fähigkeit aus, die Belastung der zu messenden Schaltung zu minimieren. Dies wird durch eine Kombination aus hochohmiger Eingangsstufe und optimierter Eingangskapazität erreicht. Bei der Analyse von schnellen digitalen Signalen, wie sie in modernen Prozessoren oder Speicherinterfaces vorkommen, ist die parasitäre Kapazität eines Tastkopfs ein entscheidender Faktor, der die Signalform und damit die Messergebnisse verfälschen kann. Der RP7150S reduziert diese Kapazität signifikant, was eine akkuratere Erfassung von Signalübergangszeiten, Jitter und anderen kritischen Parametern ermöglicht. Diese Eigenschaft unterscheidet ihn fundamental von einfacheren passiven Tastköpfen, die oft nur für niedrigere Frequenzen oder weniger empfindliche Messungen geeignet sind.
Anwendungsgebiete und technische Tiefe
Die 1,5-GHz-Bandbreite des RIGOL RP7150S qualifiziert ihn für eine breite Palette von Hochfrequenzanwendungen. Entwickler, die mit schnellen seriellen Schnittstellen wie USB, HDMI oder PCIe arbeiten, profitieren von der Fähigkeit des Tastkopfs, die komplexen Signalformen mit hoher Auflösung darzustellen. In der Leistungselektronik ermöglicht der RP7150S die präzise Messung von schnellen Schaltvorgängen in MOSFETs oder IGBTs, was für die Optimierung von Wirkungsgrad und die Vermeidung von Überlastungen unerlässlich ist. Auch in der drahtlosen Kommunikation, bei der Analyse von RF-Sendern und -Empfängern, spielt die hohe Bandbreite eine entscheidende Rolle, um die Qualität von Modulationssignalen zu beurteilen.
FAQ – Häufig gestellte Fragen zu RIGOL RP7150S – Tastkopf, 1,5 GHz, aktiv, single-ended
Was ist der Hauptvorteil eines aktiven Tastkopfs gegenüber einem passiven?
Der Hauptvorteil eines aktiven Tastkopfs wie des RIGOL RP7150S liegt in seiner deutlich geringeren parasitären Kapazität und seinem höheren Eingangswiderstand im Vergleich zu passiven Tastköpfen. Dies führt zu einer minimalen Beeinflussung des zu messenden Signals, was besonders bei hohen Frequenzen und schnellen Anstiegszeiten zu einer erheblich höheren Messgenauigkeit und Integrität führt.
Für welche Arten von Signalen ist der RIGOL RP7150S besonders geeignet?
Der RIGOL RP7150S ist hervorragend geeignet für die Messung von schnellen digitalen Signalen, Hochfrequenzsignalen (bis zu 1,5 GHz), seriellen Schnittstellen wie USB, HDMI und Ethernet, sowie für die Analyse von schnellen Transienten und Schaltvorgängen in Leistungselektronik und Kommunikationssystemen.
Benötigt der RIGOL RP7150S eine separate Stromversorgung?
Nein, der RIGOL RP7150S bezieht seine Betriebsspannung typischerweise über den BNC-Anschluss vom Oszilloskop. Voraussetzung ist, dass das Oszilloskop über eine entsprechende Schnittstelle verfügt, die die Stromversorgung für aktive Tastköpfe bereitstellt. Dies ist bei modernen Oszilloskopen standardmäßig der Fall.
Wie beeinflusst die Eingangsimpedanz die Messung?
Eine hohe Eingangsimpedanz, wie sie der RIGOL RP7150S bietet, stellt sicher, dass der Tastkopf nur einen minimalen Strom aus der zu messenden Schaltung zieht. Dies verhindert, dass die Last des Tastkopfs das zu messende Signal signifikant verändert oder verfälscht. Eine niedrige Eingangsimpedanz würde das Signal dämpfen und verzerren.
Ist der RIGOL RP7150S mit jedem Oszilloskop kompatibel?
Der RIGOL RP7150S ist mit den meisten modernen Oszilloskopen mit Standard-BNC-Anschlüssen und der Fähigkeit zur Stromversorgung aktiver Tastköpfe kompatibel. Es ist jedoch ratsam, die Spezifikationen Ihres Oszilloskops zu überprüfen, um die vollständige Kompatibilität und die optimale Leistung sicherzustellen.
Welchen Vorteil bietet die Single-Ended Konfiguration?
Die Single-Ended Konfiguration des RIGOL RP7150S vereinfacht den Anschluss und die Handhabung, da nur ein Signalpfad zum Oszilloskop geführt wird. Dies ist ausreichend für viele Messaufgaben, insbesondere bei der Messung von Signalen relativ zu Masse. Für differentielles Messen wären differenzielle Tastköpfe erforderlich.
Wie unterscheidet sich die Dämpfungseinstellung 1:1 von anderen Dämpfungsfaktoren?
Die Dämpfungseinstellung 1:1 bedeutet, dass das Signal am Eingang des Tastkopfs unverändert an den Ausgang weitergeleitet wird. Dies bietet die höchste Empfindlichkeit und ist ideal für die Messung kleiner Signalpegel, bei denen jedes Detail zählt. Andere Dämpfungsfaktoren (z.B. 10:1) reduzieren die Signalstärke, was die Messung größerer Spannungen ermöglicht, aber auch die Detailgenauigkeit für sehr kleine Signale verringern kann.
