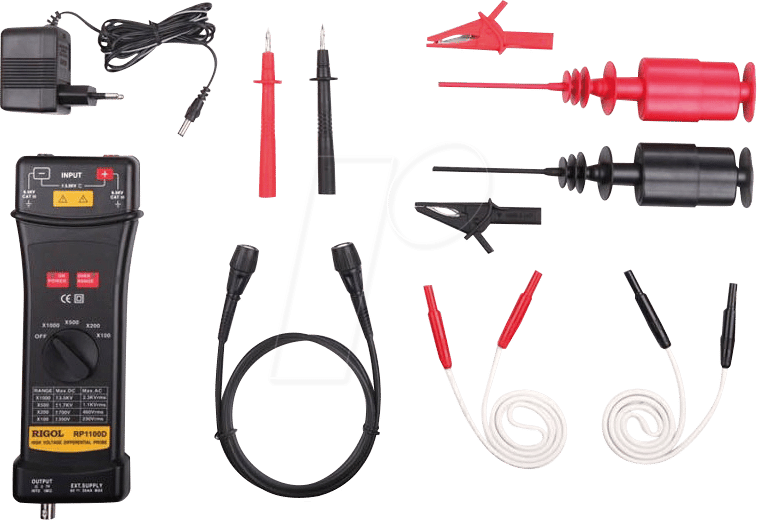

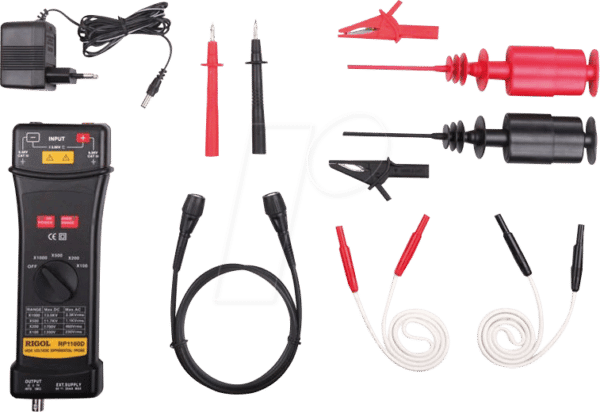

RIGOL RP1100D Hochspannungstastkopf: Präzision und Sicherheit für anspruchsvolle Messungen
Der RIGOL RP1100D Hochspannungstastkopf ist die optimale Lösung für Ingenieure, Techniker und Forscher, die präzise und sichere Messungen an Hochspannungssystemen durchführen müssen. Dieses hochentwickelte Messgerät eliminiert die Risiken und Ungenauigkeiten, die bei der direkten Anbindung von Standardtastköpfen an potenzialfreie oder hochspannungsführende Schaltungen auftreten können.
Maximale Sicherheit und Messgenauigkeit durch differenzielle Technologie
Standard-Oszilloskoptastköpfe sind typischerweise erdet und können bei Messungen an nicht geerdeten oder hochspannungsführenden Schaltungen zu gefährlichen Kurzschlüssen führen. Der RIGOL RP1100D hingegen arbeitet mit einer isolierten, differenziellen Messung. Dies bedeutet, dass beide Messspitzen unabhängig voneinander das Potenzial messen, wodurch eine gefährliche Verbindung zur Erde vermieden wird. Die hohe Bandbreite von 100 MHz ermöglicht die genaue Erfassung schneller Signaländerungen, während die maximale Spannung von 7000 Vpp (Spitze-zu-Spitze) das Messen in einem breiten Spektrum von Hochspannungsanwendungen erlaubt.
Überlegene Leistung im Vergleich zu herkömmlichen Lösungen
Herkömmliche Messmethoden in Hochspannungsanwendungen sind oft umständlich, zeitaufwändig und bergen erhebliche Sicherheitsrisiken. Die Notwendigkeit, Teile der Schaltung zu erden oder spezielle, teure Isolationsübertrager zu verwenden, entfällt mit dem RP1100D. Die differenzielle Messung reduziert Gleichtaktstörungen erheblich, was zu klareren und präziseren Messergebnissen führt, selbst in Umgebungen mit hohem elektrischem Rauschen. Die einfache Handhabung und die direkte Anbindung an jedes Oszilloskop mit entsprechender Eingangsimpedanz machen den RP1100D zu einem unverzichtbaren Werkzeug für jeden, der sich mit Hochspannung befasst.
Anwendungsgebiete des RIGOL RP1100D
Die Vielseitigkeit des RIGOL RP1100D ermöglicht seinen Einsatz in einer breiten Palette von technischen Disziplinen. Ob in der Leistungselektronik, der Entwicklung von Stromversorgungen, der Elektromobilität, in industriellen Steuerungssystemen oder in der Forschung und Entwicklung – überall dort, wo hohe Spannungen zuverlässig und sicher gemessen werden müssen, spielt dieser Tastkopf seine Stärken aus. Die Fähigkeit, sowohl DC- als auch AC-Signale mit hoher Auflösung zu erfassen, macht ihn zu einem universellen Messinstrument.
Schlüsselfunktionen und Vorteile
- Differenzielle Messung: Bietet vollständige galvanische Trennung und eliminiert Erdungsprobleme, was maximale Sicherheit für Benutzer und Gerät gewährleistet.
- Hohe Bandbreite: Mit 100 MHz können auch schnelle Signalübergänge und dynamische Prozesse präzise erfasst werden.
- Extrem hohe Spannungsfestigkeit: Misst Spannungen bis zu 7000 Vpp (Spitze-zu-Spitze) sicher und zuverlässig.
- Reduktion von Gleichtaktstörungen: Liefert klare und störungsarme Messergebnisse, selbst in anspruchsvollen Umgebungen.
- Breiter Frequenzbereich: Geeignet für DC-Messungen sowie für AC-Signale über den gesamten spezifizierten Frequenzbereich.
- Intuitive Bedienung: Einfache Konnektivität zu nahezu jedem Oszilloskop.
- Robustes Design: Gefertigt für den professionellen Einsatz unter anspruchsvollen Bedingungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RIGOL RP1100D |
| Bandbreite | 100 MHz |
| Maximale Eingangsspannung (Spitze-zu-Spitze) | 7000 Vpp |
| Eingangsimpedanz | Hohe Impedanz (typisch für differenzielle Tastköpfe, um die Messschaltung minimal zu belasten) |
| Dämpfungsverhältnis | Fest eingestellt zur Optimierung der Spannungsmessung (genaue Angabe entnehmen Sie bitte dem technischen Datenblatt des Herstellers für spezifische Werte) |
| Frequenzgang | DC bis 100 MHz (wichtig für präzise Erfassung von Gleichspannungen und niederfrequenten Wechselspannungen) |
| Kopplung | DC |
| Anschlusstyp | Standard BNC-Anschluss für Oszilloskope |
| Betriebstemperatur | Standardbereich für elektronische Messgeräte (z.B. 0°C bis +50°C, genaue Angabe im Produkthandbuch) |
| Stromversorgung | Wird über das angeschlossene Oszilloskop oder eine externe Stromquelle (je nach Modellvariante) versorgt. |
Sicherheitshinweise und Best Practices
Bei der Arbeit mit Hochspannung ist äußerste Vorsicht geboten. Der RIGOL RP1100D wurde entwickelt, um die Sicherheit zu erhöhen, ersetzt jedoch nicht die Notwendigkeit, allgemeine Sicherheitsprotokolle zu befolgen. Stellen Sie sicher, dass das Oszilloskop, an das der Tastkopf angeschlossen wird, ebenfalls für die entsprechenden Spannungspegel ausgelegt ist. Vermeiden Sie Berührungen von spannungsführenden Teilen und arbeiten Sie nur in einer sicheren Umgebung. Überprüfen Sie regelmäßig den Tastkopf auf Beschädigungen und stellen Sie sicher, dass alle Anschlüsse fest sitzen.
Wie die differenzielle Messung den Unterschied macht
Die Kerninnovation des RIGOL RP1100D liegt in seiner differenziellen Messarchitektur. Im Gegensatz zu einem herkömmlichen Single-Ended-Tastkopf, der ein Signal relativ zu Masse misst, misst ein differenzieller Tastkopf die Spannung zwischen zwei Punkten. Dies ist entscheidend, wenn die zu messende Schaltung nicht geerdet ist oder wenn Störspannungen auf der Erdverbindung auftreten. Der RP1100D nimmt die Spannung zwischen seinen beiden Spitzen auf und gibt das differentiell verstärkte Signal aus. Dies isoliert die Messung von Massepotenzialen und reduziert effektiv Gleichtaktstörungen, die das Messsignal verfälschen könnten. Das Ergebnis ist eine deutlich sauberere und genauere Darstellung des tatsächlichen Signals.
Technische Tiefe: Signalintegrität und Rauschunterdrückung
Die Ingenieure bei RIGOL haben großen Wert auf die Signalintegrität gelegt. Das Design des RP1100D minimiert interne Kapazitäten und Induktivitäten, die die Bandbreite und Genauigkeit bei hohen Frequenzen beeinträchtigen könnten. Die ausgeklügelte Schaltung zur Unterdrückung von Gleichtaktstörungen (Common-Mode Rejection Ratio – CMRR) ist ein Schlüsselfaktor für die Leistungsfähigkeit dieses Tastkopfes. Dies ermöglicht es, Signale von Interesse, die sich zwischen den beiden Messpunkten befinden, mit hoher Präzision zu isolieren, selbst wenn die absolute Spannung bezüglich Erde sehr hoch und/oder stark verrauscht ist. Dies ist essenziell für die Analyse von Pulsweitenmodulation (PWM)-Signalen in Leistungselektronik oder das Monitoring von Zündspannungen.
Materialien und Konstruktion für Langlebigkeit
Der RIGOL RP1100D ist aus hochwertigen, isolierenden Materialien gefertigt, die eine robuste Konstruktion für den professionellen Einsatz gewährleisten. Die Sondenspitzen sind so konzipiert, dass sie auch bei hohen Spannungen eine sichere Kontaktierung ermöglichen, während die Gehäuseisolierung den Bediener schützt. Die verwendeten Kabel sind speziell abgeschirmt, um externe Einkopplungen zu minimieren und die Signalintegrität bis zum Oszilloskop zu gewährleisten. Diese sorgfältige Auswahl von Materialien und Konstruktionstechniken spiegelt sich in der Zuverlässigkeit und Langlebigkeit des Produkts wider, was es zu einer lohnenden Investition für Labore und Produktionsumgebungen macht.
Einsatz im Kontext der Elektromobilität und erneuerbaren Energien
In den boomenden Bereichen Elektromobilität und erneuerbare Energien sind Hochspannungsanwendungen an der Tagesordnung. Batteriemanagementsysteme, Wechselrichter, Ladestationen und Leistungselektronik in Elektrofahrzeugen arbeiten mit Spannungen, die eine spezielle Messtechnik erfordern. Der RIGOL RP1100D ist ideal geeignet, um die komplexen und oft schnell wechselnden Signale in diesen Systemen zu analysieren. Die Messung von Spannungsverläufen an Halbleiterschaltern, die Überwachung von DC-Zwischenkreisen oder die Fehlersuche in Hochspannungskomponenten werden durch die präzisen und sicheren Messmöglichkeiten des RP1100D erheblich vereinfacht.
Vergleich mit Standard-Hochspannungsprüfspitzen
Standard-Hochspannungsprüfspitzen sind oft nur für resistive Teilung ausgelegt und bieten keine differenzielle Messung. Dies limitiert ihre Anwendbarkeit auf Systeme, bei denen die Masse eine definierte und sichere Referenz ist. Der RIGOL RP1100D geht einen Schritt weiter, indem er die volle galvanische Trennung ermöglicht. Während einfache Spannungsteiler nur die Amplitude messen, kann der RP1100D dank seiner Bandbreite auch die Dynamik des Signals erfassen. Dies ist ein entscheidender Vorteil für die Analyse von Schaltvorgängen und transienten Effekten, die bei hohen Spannungen häufig auftreten.
Pflege und Wartung für optimale Leistung
Um die optimale Leistung und Lebensdauer des RIGOL RP1100D zu gewährleisten, sind regelmäßige Inspektionen und eine sorgfältige Handhabung unerlässlich. Nach jedem Gebrauch sollte der Tastkopf auf sichtbare Beschädigungen an den Sondenspitzen, Kabeln oder dem Gehäuse überprüft werden. Reinigen Sie die Sondenspitzen gegebenenfalls mit einem weichen, trockenen Tuch. Vermeiden Sie den Einsatz von aggressiven Reinigungsmitteln, die das Isoliermaterial angreifen könnten. Lagern Sie den Tastkopf stets an einem trockenen und sicheren Ort, geschützt vor Staub und Feuchtigkeit. Die regelmäßige Kalibrierung durch einen autorisierten Servicepartner sichert die fortlaufende Genauigkeit der Messungen.
Fazit: Die Wahl für professionelle Hochspannungsmessungen
Der RIGOL RP1100D Hochspannungstastkopf setzt einen neuen Standard für präzise und sichere Hochspannungsmessungen. Seine differenzielle Technologie, hohe Bandbreite und exzellente Rauschunterdrückung machen ihn zum unverzichtbaren Werkzeug für anspruchsvolle Anwendungen in Forschung, Entwicklung und industrieller Anwendung. Investieren Sie in Sicherheit und Präzision.
FAQ – Häufig gestellte Fragen zu RIGOL RP1100D – Hochspannungstastkopf, 100 MHz, 7000 Vpp, DC, differenziell
Was ist der Hauptvorteil der differenziellen Messung im Vergleich zu einer einzelnen Messspitze?
Der Hauptvorteil der differenziellen Messung ist die Vermeidung von Erdungsproblemen und Kurzschlüssen. Sie ermöglicht die Messung von Spannungen zwischen zwei beliebigen Punkten in einer Schaltung, unabhängig vom Erdpotenzial, und reduziert Gleichtaktstörungen erheblich, was zu klareren Messergebnissen führt.
Kann ich mit dem RIGOL RP1100D auch AC-Signale messen?
Ja, der RIGOL RP1100D ist für die Messung von sowohl DC- als auch AC-Signalen im spezifizierten Frequenzbereich bis 100 MHz ausgelegt.
Welche Art von Oszilloskopen ist mit dem RIGOL RP1100D kompatibel?
Der RP1100D verfügt über einen Standard BNC-Anschluss und ist mit praktisch jedem Oszilloskop kompatibel, das über einen entsprechenden Eingang verfügt und für die Aufnahme des Ausgangssignals des Tastkopfes (oft 1x oder 10x je nach Einstellung des Oszilloskops) kalibriert ist.
Wie schütze ich mich vor gefährlichen Spannungen, wenn ich diesen Tastkopf benutze?
Obwohl der Tastkopf die Sicherheit erhöht, ist bei der Arbeit mit Hochspannung stets äußerste Vorsicht geboten. Befolgen Sie alle etablierten Sicherheitsprotokolle, vermeiden Sie Berührungen von spannungsführenden Teilen und stellen Sie sicher, dass auch Ihr Oszilloskop für die entsprechenden Spannungspegel ausgelegt ist.
Ist der RIGOL RP1100D für den Einsatz in industriellen Umgebungen geeignet?
Ja, das robuste Design und die hohe Leistungsfähigkeit des RP1100D machen ihn ideal für den Einsatz in anspruchsvollen industriellen Umgebungen, einschließlich der Leistungselektronik, Automobilindustrie und erneuerbaren Energien.
Was bedeutet die Angabe „7000 Vpp“?
Vpp steht für „Voltage peak-to-peak“ und gibt die maximale Spannungsdifferenz zwischen dem positivsten und negativsten Punkt eines Signals an, die der Tastkopf sicher messen kann. 7000 Vpp bedeutet, dass der Tastkopf Spannungen von bis zu 7000 Volt von Spitze zu Spitze messen kann.
Benötigt der RIGOL RP1100D eine eigene Stromversorgung?
In der Regel werden differenzielle Tastköpfe wie der RIGOL RP1100D über das angeschlossene Oszilloskop mit Strom versorgt. Überprüfen Sie jedoch immer die Produktdokumentation des Herstellers für spezifische Anforderungen.
