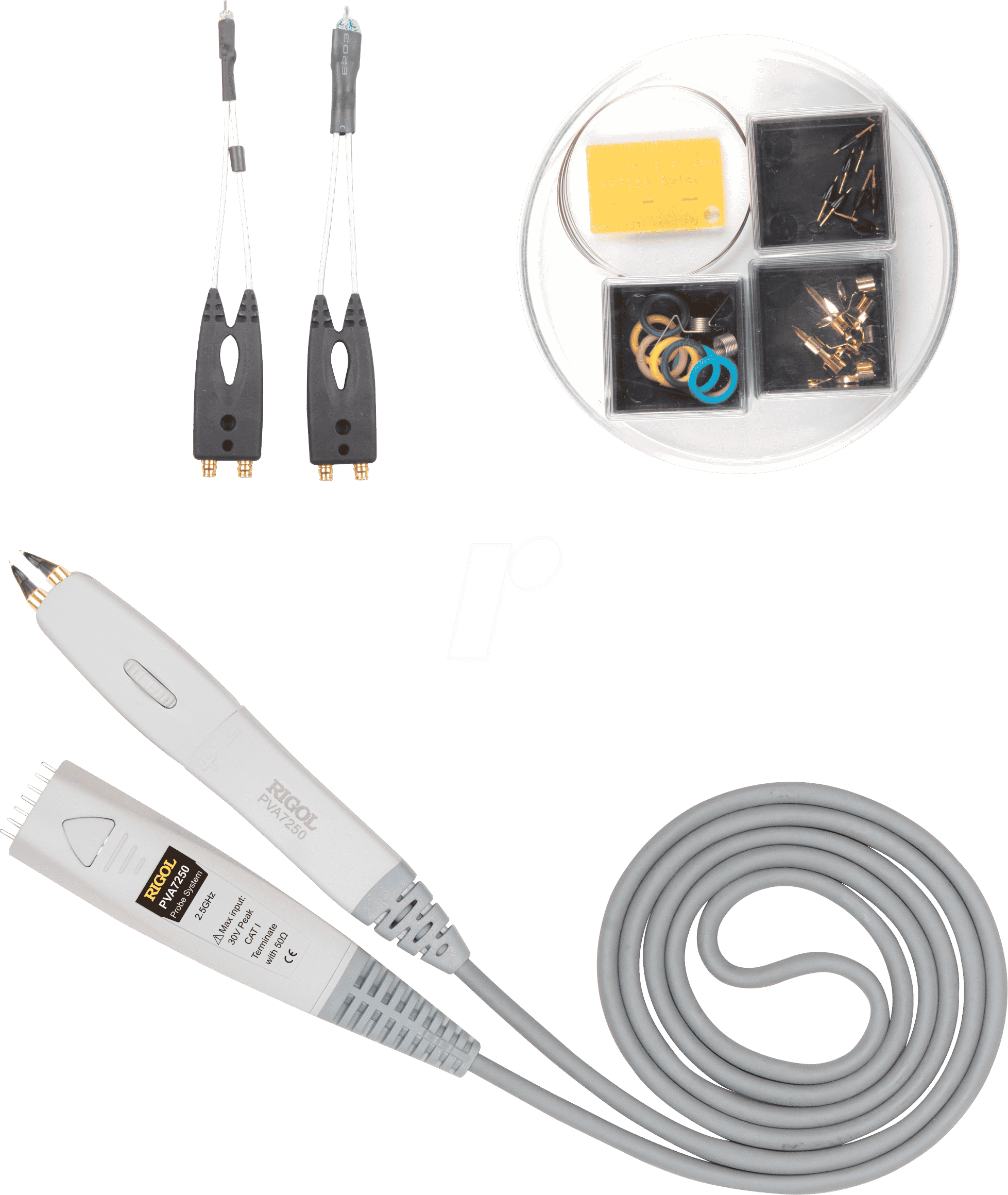

Präzision für Anspruchsvolle: Der RIGOL PVA7250 Differentialtastkopf
Für Ingenieure, Entwickler und Techniker, die präzise Messungen mit höchster Genauigkeit benötigen, stellt der RIGOL PVA7250 Differentialtastkopf eine unverzichtbare Lösung dar. Wenn Sie das Rauschen auf Ihren Signalen minimieren, komplexe Schaltungen analysieren oder empfindliche Prüflinge untersuchen möchten, bietet dieser aktive Tastkopf die Leistung und Zuverlässigkeit, die Sie von einer Premium-Messtechnik erwarten. Er löst das Problem der unerwünschten Gleichtaktspannungen und verbessert die Signalintegrität erheblich, was ihn zur idealen Wahl für anspruchsvolle Anwendungen in der Elektronikentwicklung und -prüfung macht.
Warum der RIGOL PVA7250 die überlegene Wahl ist
Im Gegensatz zu passiven Tastköpfen, die oft durch niedrige Eingangsimpedanzen und unerwünschte Kapazitätsbelastungen die zu messenden Signale verfälschen, bietet der RIGOL PVA7250 eine deutlich höhere Leistung. Seine aktive Schaltungstechnologie und die hohe Bandbreite von 2,5 GHz ermöglichen eine detailgenaue Erfassung von schnellen und komplexen Signalen. Die Fähigkeit, sowohl Differenz- als auch Single-ended-Signale präzise zu messen, eliminiert die Notwendigkeit mehrerer Tastköpfe und vereinfacht Ihre Testumgebung. Dies führt zu zuverlässigeren Messergebnissen, schnellerer Fehleranalyse und letztlich zu einer effizienteren Entwicklung.
Leistungsstarke Features für anspruchsvolle Messungen
Der RIGOL PVA7250 zeichnet sich durch eine Reihe von Schlüsselmerkmalen aus, die ihn zu einem Premium-Werkzeug für die Signalintegritätsmessung machen:
- Hohe Bandbreite: Mit 2,5 GHz Bandbreite ist dieser Tastkopf für die Analyse von Hochfrequenzsignalen und schnellen digitalen Datenströmen bestens gerüstet.
- Aktive Schaltung: Die aktive Verstärkung minimiert Signalverluste und erlaubt die präzise Messung von Signalen mit geringer Amplitude.
- Differential- und Single-ended-Messung: Flexibilität durch die Unterstützung beider Messmodi, was ihn universell einsetzbar macht.
- Geringes Eigenrauschen: Ein entscheidender Faktor für die Messung feiner Signaldetails, der durch die fortschrittliche Schaltungstechnik erreicht wird.
- Hohe Eingangsimpedanz: Minimale Belastung des Messobjekts, um die Signalintegrität zu gewährleisten.
- Exzellente Gleichtaktunterdrückung (CMRR): Effektive Eliminierung von Störsignalen, die über beide Leitungen gleichzeitig auftreten.
- Robuste Bauweise: Konzipiert für den Einsatz in professionellen Umgebungen, garantiert Langlebigkeit und Zuverlässigkeit.
Technische Spezifikationen im Detail
Der RIGOL PVA7250 ist mehr als nur ein Zubehörteil; er ist eine Erweiterung Ihres Messgeräts, die dessen Fähigkeiten auf ein neues Niveau hebt.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Modell | RIGOL PVA7250 |
| Typ | Aktiver Differentialtastkopf |
| Bandbreite | 2,5 GHz |
| Eingangsimpedanz (Differential) | Typischerweise sehr hoch, > 1 MΩ parallel zu sehr geringer Kapazität (< 1 pF), um minimale Belastung zu gewährleisten. |
| Eingangsimpedanz (Single-ended) | Konfigurationabhängig, optimiert für geringe Signalbeeinflussung. |
| Dämpfungsverhältnisse | Umschaltbar, z.B. 1:1, 10:1, um verschiedene Signalpegel zu erfassen. |
| Rauschen | Extrem geringes intrinsisches Rauschen, kritisch für die Messung von Mikrovorspannungen und schnellen Signaländerungen. |
| CMRR (Common-Mode Rejection Ratio) | Hohe Werte über den gesamten Frequenzbereich, für die effektive Unterdrückung von Gleichtaktstörungen. |
| Kopplung | DC-Kopplung, um auch niederfrequente und DC-Anteile des Signals zu erfassen. |
| Anschluss | Standardisierte BNC- oder dedizierte Oszilloskop-Anschlusstypen für breite Kompatibilität. |
| Stromversorgung | Typischerweise über das Oszilloskop oder ein externes Netzteil, je nach Modell. |
| Anwendungsbereiche | Signalintegritätsanalyse, Leistungselektronik, digitale Schaltungen, Hochfrequenztests, EMI/EMC-Vorprüfung. |
| Material & Haptik | Hochwertige, robuste Gehäusematerialien mit einer ergonomischen Oberfläche für sicheren Halt und Langlebigkeit im professionellen Umfeld. Die Kabelummantelung ist flexibel und dennoch widerstandsfähig. |
| Design-Merkmale | Kompaktes Design mit integrierten Prüfspitzen und gut zugänglichen Bedienelementen für intuitive Handhabung. Spezielle Abschirmung zur Minimierung von externen Störeinflüssen. |
Erweiterte Anwendungsgebiete und Vorteile
Der RIGOL PVA7250 ist nicht nur für grundlegende Messungen konzipiert. Seine hohe Bandbreite und die Fähigkeit zur präzisen Erfassung von differentiellen Signalen eröffnen ein breites Spektrum an fortgeschrittenen Anwendungen:
- Signalintegritätsanalyse in Hochgeschwindigkeitsdesigns: Debugging von Datenbussen, Analyse von Jitter und Timing-Problemen in digitalen Schaltungen wie USB, Ethernet oder DDR-Speicherinterfaces.
- Leistungselektronik: Messung von Schaltspannungen und -strömen in pulsweitenmodulierten (PWM) Systemen, Analyse von EMI-Quellen und deren Eindämmung. Die Fähigkeit, hohe Gleichtaktspannungen zu unterdrücken, ist hierbei entscheidend.
- Automobil- und Luftfahrtindustrie: Diagnose von Bussystemen (z.B. CAN, LIN), Analyse von Kommunikationssignalen unter extremen Bedingungen und Gewährleistung der Zuverlässigkeit von kritischen Elektronikkomponenten.
- Forschung und Entwicklung: Die präzise Charakterisierung von neuen Schaltungstopologien, die Messung von sensitiven analogen Signalen und die Validierung von Designänderungen.
- EMI/EMC-Vorprüfung: Identifikation von Strahlungsquellen durch Messung von differentiellen Strömen und Spannungen, was die Vorbereitung auf offizielle Zertifizierungsprüfungen erleichtert.
Die aktive Technologie des PVA7250 kompensiert die Schwächen passiver Tastköpfe erheblich. Während passive Tastköpfe durch ihre inhärente Eingangskapazität und Induktivität das zu messende Signal verzerren können, insbesondere bei hohen Frequenzen, stellt der RIGOL PVA7250 eine deutlich geringere Last dar. Dies bedeutet, dass die Messergebnisse die tatsächlichen Signalzustände im Schaltkreis genauer widerspiegeln. Die hohe Gleichtaktunterdrückung ist ein weiterer kritischer Vorteil, der es ermöglicht, ein spezifisches differentielles Signal von störenden Gleichtaktspannungen, die oft durch externe Einflüsse oder andere Schaltungsteile verursacht werden, zu isolieren.
Die Bedeutung der hohen Eingangsimpedanz kann nicht unterschätzt werden. Eine niedrige Eingangsimpedanz eines Tastkopfes kann das Signal am Messpunkt belasten, was zu einer Reduzierung der Amplitude und einer Verzerrung der Signalform führt. Der PVA7250 ist so konzipiert, dass er diese Belastung minimiert, was besonders bei der Messung von schwachen oder hochohmigen Signalen unerlässlich ist.
Darüber hinaus bietet die flexible Dämpfungseinstellung (z.B. 1:1, 10:1) die Möglichkeit, sowohl Signale mit geringer Amplitude präzise zu erfassen (oft im 1:1-Modus, um maximalen Dynamikbereich zu erhalten) als auch höhere Spannungsspitzen sicher zu messen (im 10:1-Modus, was die Eingangsspannung auf dem Oszilloskop reduziert und den Messbereich erhöht). Diese Vielseitigkeit macht den PVA7250 zu einem echten Allrounder für eine breite Palette von Messaufgaben.
FAQ – Häufig gestellte Fragen zu RIGOL PVA7250 – Differentialtastkopf, 2,5 GHz, aktiv, single-ended
Was ist der Hauptvorteil eines aktiven Differentialtastkopfes wie dem RIGOL PVA7250 gegenüber einem passiven Tastkopf?
Der Hauptvorteil eines aktiven Differentialtastkopfes liegt in seiner Fähigkeit, Signale mit deutlich geringerer Belastung des Messobjekts zu erfassen. Er bietet eine höhere Bandbreite, geringeres Eigenrauschen und exzellente Gleichtaktunterdrückung, was zu präziseren und verlässlicheren Messergebnissen führt, insbesondere bei Hochfrequenz- und differentiellen Signalen.
Für welche Anwendungen ist der RIGOL PVA7250 besonders geeignet?
Der RIGOL PVA7250 ist ideal für anspruchsvolle Anwendungen wie die Signalintegritätsanalyse in Hochgeschwindigkeitsdesigns, die Messung in der Leistungselektronik, die Diagnose von Bussystemen in der Automobil- und Luftfahrtindustrie sowie für allgemeine Forschungs- und Entwicklungszwecke, bei denen hohe Präzision und Signalreinheit gefordert sind.
Kann ich mit diesem Tastkopf auch Single-ended-Signale messen?
Ja, der RIGOL PVA7250 unterstützt sowohl Differential- als auch Single-ended-Messungen. Diese Vielseitigkeit macht ihn zu einem flexiblen Werkzeug, das eine Vielzahl von Messanforderungen abdecken kann, ohne dass separate Tastköpfe erforderlich sind.
Wie beeinflusst die Bandbreite von 2,5 GHz die Messqualität?
Eine Bandbreite von 2,5 GHz ermöglicht die genaue Erfassung und Analyse von Signalen mit sehr schnellen Anstiegszeiten und hohen Frequenzen. Dies ist entscheidend für das Verständnis und die Behebung von Problemen in modernen digitalen und Hochfrequenzschaltungen, bei denen auch kurzzeitige Signalereignisse von Bedeutung sind.
Was bedeutet „Gleichtaktunterdrückung“ (CMRR) im Kontext dieses Tastkopfes?
Gleichtaktunterdrückung (Common-Mode Rejection Ratio, CMRR) gibt an, wie gut der Tastkopf unerwünschte Gleichtaktsignale unterdrückt. Gleichtaktsignale treten gleichzeitig auf beiden Leitungen eines differentiellen Signals auf und sind oft Störungen. Eine hohe CMRR bedeutet, dass der Tastkopf diese Störsignale effektiv herausfiltert und nur das gewünschte differentielle Signal isoliert und misst.
Ist der RIGOL PVA7250 mit jedem Oszilloskop kompatibel?
Die Kompatibilität hängt von der Stromversorgung und den Eingangsschnittstellen des Oszilloskops ab. RIGOL Tastköpfe sind in der Regel für die Verwendung mit RIGOL Oszilloskopen optimiert, können aber mit anderen Oszilloskopen kompatibel sein, sofern die Stromversorgung (oft über einen speziellen Tastkopfanschluss oder ein externes Netzteil) und die elektrische Schnittstelle passen. Es ist ratsam, die Spezifikationen Ihres Oszilloskops und des Tastkopfes zu prüfen.
Welchen Vorteil bietet die aktive Technologie gegenüber passiven Tastköpfen bei der Messung von niederfrequenten Signalen?
Auch bei niederfrequenten Signalen bietet die aktive Technologie Vorteile. Sie sorgt für eine konsistent hohe Eingangsimpedanz über einen breiten Frequenzbereich, was eine geringere Belastung des Messobjekts gewährleistet. Zudem reduziert die Verstärkung das Eigenrauschen des Tastkopfes und des Oszilloskops, was zu einer besseren Signal-Rausch-Verhältnis führt, selbst bei schwachen Signalen im Niederfrequenzbereich.
