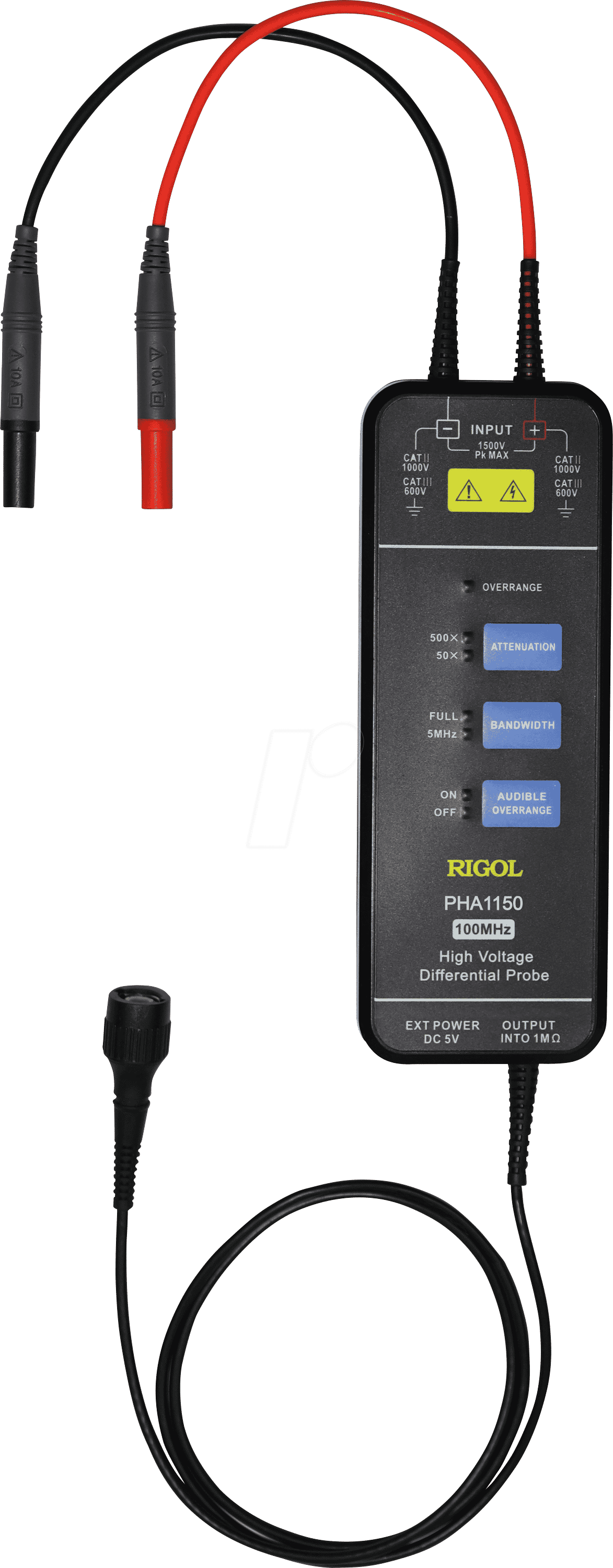

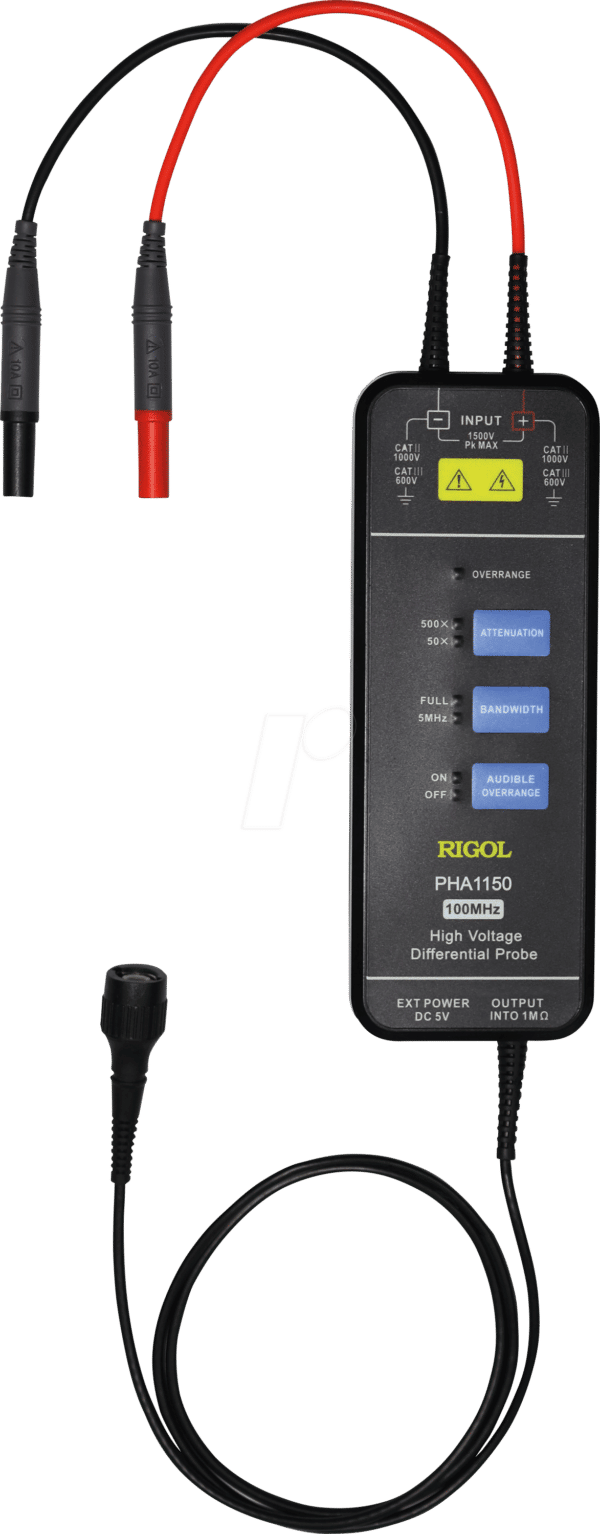

Präzision und Sicherheit für Hochspannungsanwendungen: Der RIGOL PHA1150
Für Ingenieure, Techniker und Wissenschaftler, die in Umgebungen mit hohen Spannungen arbeiten, ist die genaue und sichere Messung von entscheidender Bedeutung. Der RIGOL PHA1150 Hochspannungstastkopf, 100 MHz, 1500 V, differenziell, adressiert exakt diese Notwendigkeit, indem er eine zuverlässige und präzise Erfassung von Spannungsverläufen bis zu 1500 V ermöglicht, ohne dass eine Erdverbindung des zu messenden Signals erforderlich ist. Er ist das unverzichtbare Werkzeug für alle, die komplexe Stromversorgungen, Leistungselektronik und andere Hochspannungsmodule analysieren müssen.
Der Vorsprung durch Differenzialmessung und Bandbreite
Herkömmliche Oszilloskop-Tastköpfe mit Massebezug können bei der Messung von Hochspannungssignalen zu Fehlern und sogar zu gefährlichen Situationen führen. Der RIGOL PHA1150 überwindet diese Limitierung durch seine differenzielle Messarchitektur. Dies bedeutet, dass beide Eingangspins des Tastkopfs das zu messende Signal erfassen, wodurch Gleichtaktstörungen effektiv unterdrückt und eine isolierte Messung ermöglicht wird. Mit einer Bandbreite von 100 MHz ist dieser Tastkopf zudem bestens gerüstet, um auch schnelle Signaländerungen präzise abzubilden, was ihn zur überlegenen Wahl gegenüber schmalbandigen oder ungeregelten Lösungen macht.
Maximale Sicherheit und Zuverlässigkeit
Die Sicherheit des Anwenders und des Prüflings steht bei Hochspannungsanwendungen an erster Stelle. Der RIGOL PHA1150 ist nach höchsten Sicherheitsstandards gefertigt und bietet eine Isolation von bis zu 1500 V. Dies minimiert das Risiko von Überschlägen und gewährleistet einen sicheren Betrieb, selbst in anspruchsvollen industriellen Umgebungen. Die robuste Konstruktion und die hochwertige Verarbeitung garantieren eine lange Lebensdauer und zuverlässige Messergebnisse über einen weiten Temperaturbereich.
Vielseitige Einsatzmöglichkeiten für anspruchsvolle Projekte
Der RIGOL PHA1150 ist ein vielseitiges Instrument, das sich für eine breite Palette von Anwendungen eignet:
- Leistungselektronik: Analyse von Schaltvorgängen in Transformatoren, Inverterschaltungen und Stromversorgungen.
- Automobilindustrie: Untersuchung von Hochspannungssystemen in Elektro- und Hybridfahrzeugen.
- Erneuerbare Energien: Messung von Spannungen in Solaranlagen und Windkraftanlagen.
- Industrielle Steuerungen: Überwachung und Diagnose von Hochspannungsmodulen in Produktionsanlagen.
- Forschung und Entwicklung: Charakterisierung neuer Hochspannungsbauteile und -systeme.
- Laboranwendungen: Präzise Messungen in Laboren für Elektrotechnik und Physik.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | RIGOL PHA1150 |
| Typ | Hochspannungstastkopf, differenziell |
| Bandbreite | 100 MHz |
| Maximale Eingangsspannung (DC + AC Peak) | 1500 V |
| Dämpfungsverhältnis | 50:1 |
| Eingangsimpedanz (differenziell) | 10 MΩ || 5 pF (Typisch) |
| Kopplung | AC/DC |
| Sicherheitsstandards | CAT II 1500 V |
| Überlastschutz | Integriert |
| Anschluss | Standard BNC-Anschluss für Oszilloskope |
| Stromversorgung | Vom Oszilloskop über BNC (typisch 5V/50mA) |
| Betriebstemperatur | 0 °C bis 50 °C |
| Abmessungen (L x B x H) | Ca. 150 mm x 25 mm x 25 mm (ohne Kabel und Stecker) |
| Gewicht | Ca. 150 g (ohne Kabel) |
Hervorragende Signalintegrität und Rauschunterdrückung
Die technische Konstruktion des RIGOL PHA1150 legt besonderen Wert auf die Signalintegrität. Durch die sorgfältige Auswahl von Komponenten und die optimierte Schaltungsführung werden parasitäre Effekte minimiert. Dies resultiert in einer außergewöhnlich guten Übertragungsqualität, selbst bei hohen Frequenzen. Die differenzielle Messung ist hierbei der Schlüssel zur effektiven Eliminierung von Gleichtaktstörungen, die in Hochspannungsumgebungen allgegenwärtig sind. Das Ergebnis sind saubere und aussagekräftige Messergebnisse, die eine fundierte Analyse und Fehlersuche ermöglichen.
Benutzerfreundlichkeit und Kompatibilität
Der RIGOL PHA1150 ist darauf ausgelegt, die Integration in bestehende Messaufbauten so einfach wie möglich zu gestalten. Mit seinem Standard BNC-Anschluss ist er mit nahezu allen gängigen Oszilloskopen kompatibel. Die Stromversorgung erfolgt bequem über den BNC-Anschluss des Oszilloskops, wodurch keine zusätzliche externe Stromquelle benötigt wird. Die klare Kennzeichnung und die ergonomische Gestaltung der Anschlüsse tragen zusätzlich zur Benutzerfreundlichkeit bei.
FAQ – Häufig gestellte Fragen zu RIGOL PHA1150 – Hochspannungstastkopf, 100 MHz, 1500 V, differenziell
Was ist der Hauptvorteil eines differenziellen Hochspannungstastkopfs gegenüber einem herkömmlichen Tastkopf?
Der Hauptvorteil eines differenziellen Tastkopfs wie dem RIGOL PHA1150 liegt in seiner Fähigkeit, Signale zu messen, die nicht geerdet sind. Er misst die Spannungsdifferenz zwischen zwei Punkten, wodurch Gleichtaktstörungen, die durch Massebezüge in herkömmlichen Tastköpfen entstehen können, effektiv unterdrückt werden. Dies ermöglicht präzisere und sicherere Messungen in Hochspannungsanwendungen.
Welche maximale Spannung kann mit dem RIGOL PHA1150 gemessen werden?
Der RIGOL PHA1150 ist für die Messung von Spannungen bis zu 1500 V (DC + AC Peak) ausgelegt. Dies macht ihn ideal für eine Vielzahl von Hochspannungsanwendungen.
Ist der RIGOL PHA1150 mit jedem Oszilloskop kompatibel?
Dank seines Standard BNC-Anschlusses ist der RIGOL PHA1150 mit den meisten modernen Oszilloskopen kompatibel. Die Stromversorgung erfolgt über den BNC-Anschluss des Oszilloskops. Es ist jedoch ratsam, die Spezifikationen Ihres Oszilloskops hinsichtlich der BNC-Ausgangsleistung (typisch 5V/50mA) zu überprüfen, um eine optimale Funktionalität zu gewährleisten.
Wie beeinflusst die Bandbreite von 100 MHz die Messgenauigkeit?
Eine Bandbreite von 100 MHz bedeutet, dass der Tastkopf Signale bis zu dieser Frequenz mit geringem Signalverlust und geringer Phasenverschiebung übertragen kann. Dies ist entscheidend für die genaue Erfassung von schnellen Signaländerungen und Transienten, wie sie in der Leistungselektronik häufig vorkommen.
Kann der RIGOL PHA1150 auch für niederfrequente Signale verwendet werden?
Ja, der RIGOL PHA1150 kann sowohl für Gleichspannung (DC) als auch für Wechselspannung (AC) Signale verwendet werden. Seine differenzielle Messung und Bandbreite machen ihn auch für niederfrequente Anwendungen geeignet, bei denen eine präzise Messung ohne Massebezug erforderlich ist.
Welche Sicherheitsmerkmale bietet der RIGOL PHA1150?
Der RIGOL PHA1150 verfügt über eine Isolation von bis zu 1500 V (CAT II) und ist mit einem integrierten Überlastschutz ausgestattet. Dies gewährleistet eine hohe Sicherheit für den Anwender und das zu prüfende Gerät.
Wie wird der Tastkopf mit Strom versorgt?
Der RIGOL PHA1150 bezieht seine Betriebsspannung über den BNC-Anschluss des Oszilloskops. Dies eliminiert die Notwendigkeit einer separaten Stromversorgung und vereinfacht den Aufbau des Messsystems.
