RIGOL NFP-3 – Nahfeld-Sonden-Set: Präzise EMV-Fehlersuche für Profis
Das RIGOL NFP-3 Nahfeld-Sonden-Set ist die unverzichtbare Lösung für Ingenieure und Techniker, die sich mit der Analyse und Behebung von elektromagnetischen Störungen (EMV) in elektronischen Schaltungen beschäftigen. Wenn Sie die genaue Quelle von Abstrahlungen lokalisieren und reduzieren müssen, bietet dieses Set die notwendige Präzision und Vielseitigkeit, um Probleme in Frequenzbereichen von 30 MHz bis 3 GHz effizient zu identifizieren und zu beheben. Es richtet sich primär an Entwickler von Embedded Systems, Leiterplatten-Designern, EMV-Spezialisten und Labortechniker, die eine zuverlässige und genaue Methode zur Nahfeldmessung benötigen, um die Konformität mit regulatorischen Standards sicherzustellen und die Leistungsfähigkeit ihrer Designs zu optimieren.
Präzision und Vielseitigkeit für professionelle EMV-Analysen
Das RIGOL NFP-3-Set setzt neue Maßstäbe in der Nahfelddiagnose durch seine herausragende Empfindlichkeit und die Fähigkeit, präzise Messungen über einen breiten Frequenzbereich abzudecken. Im Vergleich zu weniger spezialisierten Werkzeugen oder rudimentären Methoden, die oft nur eine grobe Lokalisierung von Störquellen ermöglichen, bietet das NFP-3 eine differenzierte und detaillierte Analyse. Die Sonden sind speziell darauf ausgelegt, geringe Feldstärken zu erfassen, was eine frühe Erkennung von potenziellen EMV-Problemen ermöglicht, bevor diese zu kostspieligen Nacharbeiten führen.
Konstruktion und Materialqualität für Langlebigkeit und Zuverlässigkeit
Die Konstruktion des RIGOL NFP-3-Sets spiegelt den Anspruch an professionelle Messinstrumente wider. Die Sonden sind aus hochwertigen Materialien gefertigt, die eine robuste Handhabung und eine lange Lebensdauer auch unter anspruchsvollen Laborbedingungen gewährleisten. Die Abschirmung der einzelnen Sonden ist optimiert, um unerwünschte Einkopplungen zu minimieren und die Integrität der Messsignale zu maximieren. Dies ist entscheidend für die genaue Erfassung schwacher Felder und die präzise Lokalisierung von Störursachen.
Optimierte Sondendesigns für spezifische Messaufgaben

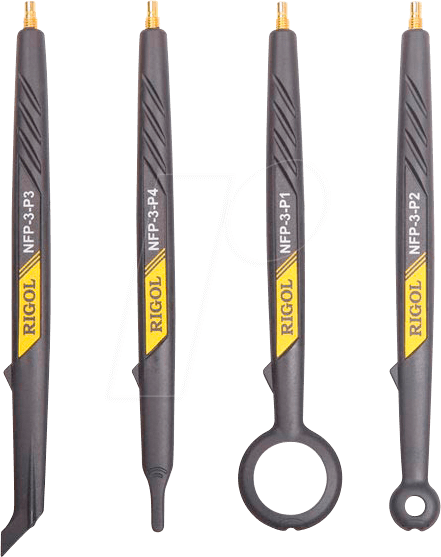

Das Set beinhaltet eine sorgfältig ausgewählte Palette von Nahfeld-Sonden, die für unterschiedliche Anwendungsbereiche optimiert sind:
- Strom-Sonden: Ideal zur Lokalisierung von Stromschleifen und zur Messung von Stromdichteverteilungen auf Leiterplatten. Diese Sonden ermöglichen das Aufspüren von Störungen, die durch hohe Stromamplituden oder unerwünschte kapazitive Kopplungen in Strompfaden verursacht werden.
- Feldstärken-Sonden: Konzipiert für die Messung von magnetischen und elektrischen Feldern in der unmittelbaren Nähe von Bauteilen. Dies ist essentiell, um die Abstrahlung von Oszillatoren, Taktgebern und anderen aktiven Komponenten zu beurteilen.
- Kompaktsonden: Speziell für die Untersuchung kleiner und hochintegrierter Bauelemente sowie von Bereichen mit hoher Bauteildichte entwickelt. Ihre geringe Apertur ermöglicht eine sehr feine räumliche Auflösung.
Jede Sonde ist so kalibriert, dass sie eine optimale Leistung innerhalb ihres spezifischen Frequenzbereichs und ihrer Messcharakteristik liefert. Dies gewährleistet, dass Sie mit dem richtigen Werkzeug für jede Messaufgabe ausgestattet sind.
Anwendungsbereiche und technische Überlegenheit
Das RIGOL NFP-3 Nahfeld-Sonden-Set ist ein unverzichtbares Werkzeug in folgenden Szenarien:
- Leiterplattendesign und -debugging: Lokalisierung von unerwünschten Emissionen direkt auf der Leiterplatte, Identifizierung von Kopplungsmechanismen zwischen verschiedenen Schaltungsteilen und Optimierung von Masseflächen und Abschirmungen.
- Komponentenanalyse: Überprüfung der EMV-Eigenschaften einzelner elektronischer Bauteile wie Transistoren, ICs, Spulen und Kondensatoren.
- Vor-Konformitätstests: Frühzeitige Identifizierung und Behebung von EMV-Problemen, bevor die Produkte dem eigentlichen Konformitätstest unterzogen werden, was Zeit und Kosten spart.
- Fehlersuche in komplexen Systemen: Präzise Lokalisierung von Störquellen in größeren elektronischen Geräten, bei denen die Ursache der Störung nicht offensichtlich ist.
Die überlegene Empfindlichkeit und die breite Frequenzabdeckung von 30 MHz bis 3 GHz positionieren das NFP-3-Set als eine fortgeschrittene Lösung für anspruchsvolle EMV-Ingenieure, die über die Fähigkeiten von Standard-Oszilloskop-Sonden hinausgehen möchten.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Frequenzbereich | 30 MHz – 3 GHz |
| Sondentypen | Strom-Sonden, Feldstärken-Sonden, Kompaktsonden |
| Material | Hochwertige, nicht-leitende Verbundmaterialien für Sonden-Gehäuse; geschirmte Kabelkonstruktion zur Minimierung von Streufeldern |
| Signalintegrität | Optimierte Abschirmung und Impedanzanpassung zur Reduzierung von Reflexionen und externen Störeinflüssen |
| Anschlusstyp | Standard BNC-Anschluss für breite Kompatibilität mit Oszilloskopen und Spektrumanalysatoren |
| Handhabung | Ergonomisch geformte Griffe für präzises und komfortables Positionieren der Sonden |
| EMV-Leistung | Hohe Empfindlichkeit zur Detektion geringer Feldstärken, minimierte Eigenstrahlung der Sonden |
| Lieferumfang | Umfangreiches Set mit verschiedenen Sondenspitzen für unterschiedliche Messanforderungen, robustes Transportcase |
Warum das RIGOL NFP-3-Set die richtige Wahl ist
Das RIGOL NFP-3 Nahfeld-Sonden-Set unterscheidet sich von allgemeinen Messinstrumenten durch seine Spezialisierung und die präzise Abstimmung auf die Bedürfnisse der EMV-Analyse. Während ein Standard-Oszilloskop mit passiven Sonden grundlegende Messungen ermöglicht, sind diese oft nicht empfindlich genug, um schwache Feldemissionen zu lokalisieren, die für die Konformität eines Produkts entscheidend sind. Das NFP-3-Set liefert die nötige Sensitivität und räumliche Auflösung, um Störquellen präzise einzugrenzen. Die Auswahl der Sonden im Set deckt die typischen Probleme in der HF- und EMV-Entwicklung ab und ermöglicht eine systematische Fehlersuche, die mit einfacheren Mitteln nicht möglich wäre. Die Investition in dieses Set ist eine Investition in die Zuverlässigkeit und Konformität Ihrer Produkte.
FAQ – Häufig gestellte Fragen zu RIGOL NFP-3 – Nahfeld-Sonden-Set, 30 MHz – 3 GHz
Welche Art von Problemen kann ich mit dem RIGOL NFP-3-Set lösen?
Sie können spezifische Probleme wie unerwünschte elektromagnetische Abstrahlungen von Leiterplatten, Bauteilen oder Kabeln identifizieren und lokalisieren. Dies umfasst Störungen, die die Funktionalität Ihrer Schaltung beeinträchtigen oder die Einhaltung von EMV-Standards gefährden könnten.
Für welche Frequenzbereiche ist das Set am besten geeignet?
Das Set ist für einen breiten Frequenzbereich von 30 MHz bis 3 GHz ausgelegt, was die meisten gängigen Anwendungen in der modernen Elektronikentwicklung abdeckt, von klassischen HF-Anwendungen bis hin zu höheren Taktfrequenzen in digitalen Systemen.
Sind die Sonden im Set für alle Arten von Messungen geeignet?
Das Set enthält eine Auswahl an Sonden (Strom-Sonden, Feldstärken-Sonden, Kompaktsonden), die für unterschiedliche Messaufgaben optimiert sind. Diese Vielfalt ermöglicht Ihnen, die jeweils am besten geeignete Sonde für die spezifische Messaufgabe auszuwählen.
Wie unterscheidet sich die Verwendung des NFP-3-Sets von der eines normalen Oszilloskop-Tastkopfes?
Normale Oszilloskop-Tastköpfe sind primär für die Messung von Spannungen gedacht und haben eine geringere Empfindlichkeit für Feldemissionen. Die Nahfeld-Sonden des NFP-3-Sets sind speziell dafür entwickelt, schwache magnetische und elektrische Felder mit hoher räumlicher Auflösung zu detektieren, was eine präzise Lokalisierung von Störquellen ermöglicht.
Benötige ich spezielle Software, um die Messungen mit dem NFP-3-Set durchzuführen?
Das RIGOL NFP-3-Set ist ein passives Messwerkzeug. Die Messungen werden mit einem kompatiblen Oszilloskop oder Spektrumanalysator durchgeführt, das über entsprechende Eingänge verfügt. Die Darstellung und Analyse der gemessenen Signale erfolgt über die Benutzeroberfläche des Messgeräts.
Wie wird die Genauigkeit der Messungen mit dem NFP-3-Set gewährleistet?
Die Genauigkeit wird durch die sorgfältige Kalibrierung jeder einzelnen Sonde, die hochwertige Materialauswahl und die optimierte Konstruktion zur Minimierung von Streufeldern und Einkopplungen sichergestellt. Die Auswahl der richtigen Sonde für die jeweilige Messaufgabe ist ebenfalls entscheidend.
Ist das RIGOL NFP-3-Set auch für Anfänger in der EMV-Messtechnik geeignet?
Das Set richtet sich an professionelle Anwender, die bereits Erfahrung mit Oszilloskopen und EMV-Grundlagen haben. Es bietet fortgeschrittene Fähigkeiten für spezialisierte Messungen. Für Einsteiger in die EMV-Messtechnik empfiehlt sich zunächst eine Einarbeitung in die Grundlagen, bevor spezialisierte Werkzeuge wie dieses eingesetzt werden.
